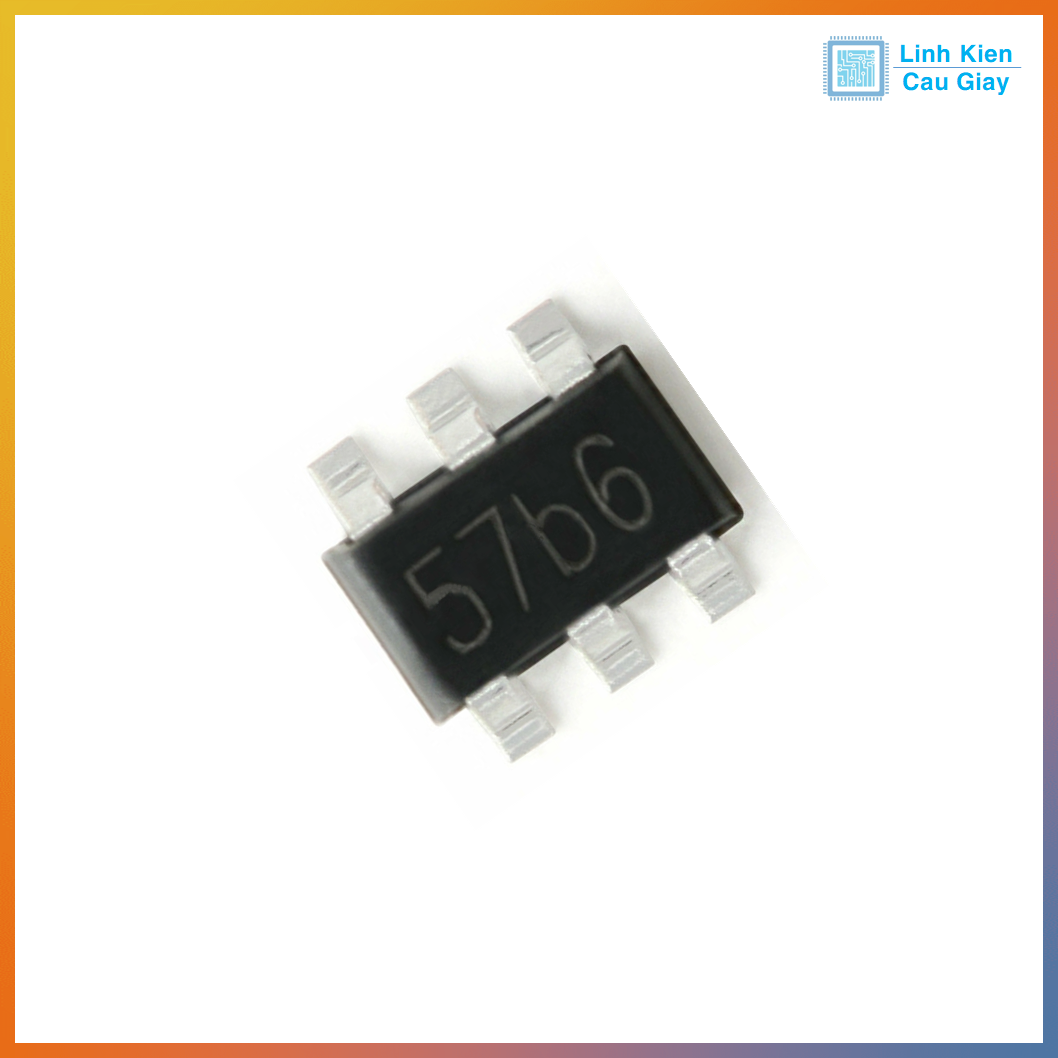

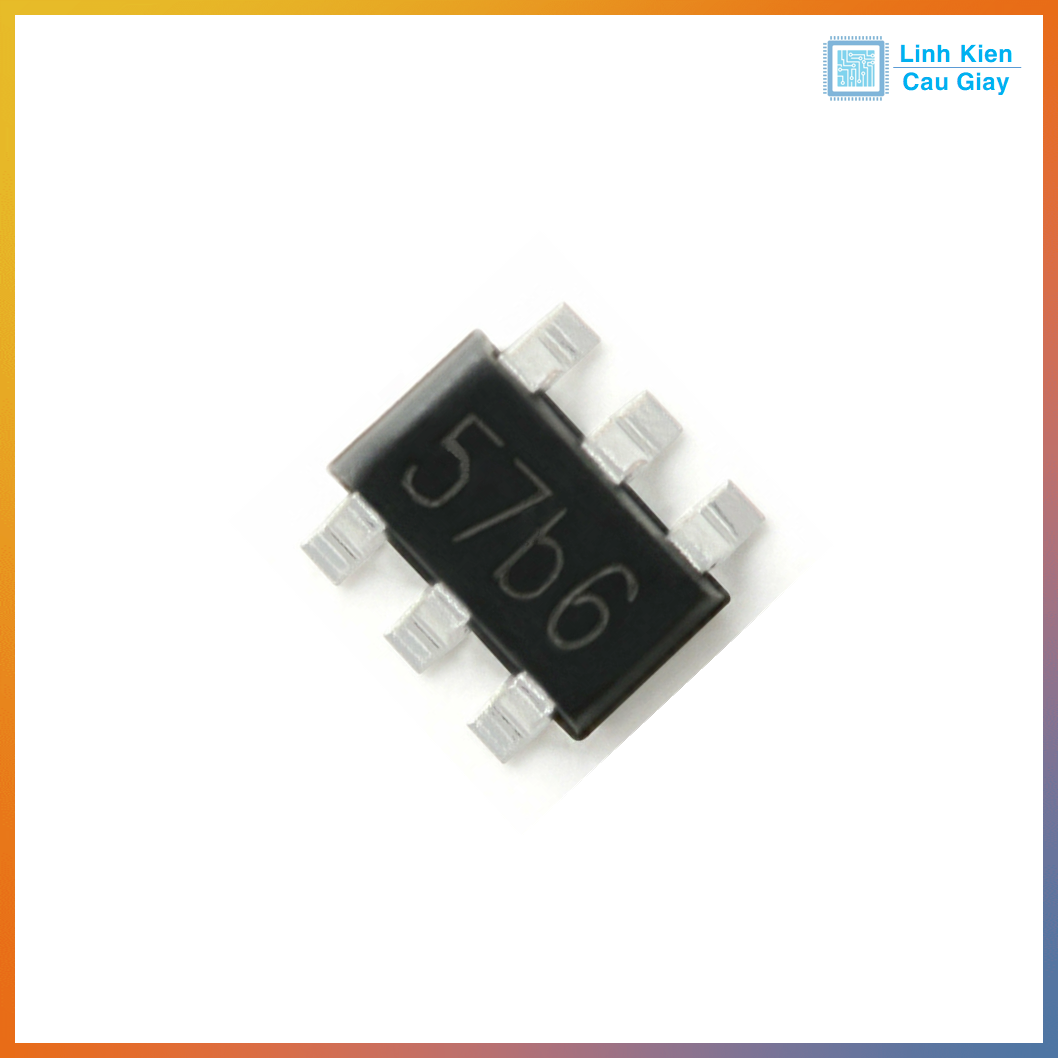

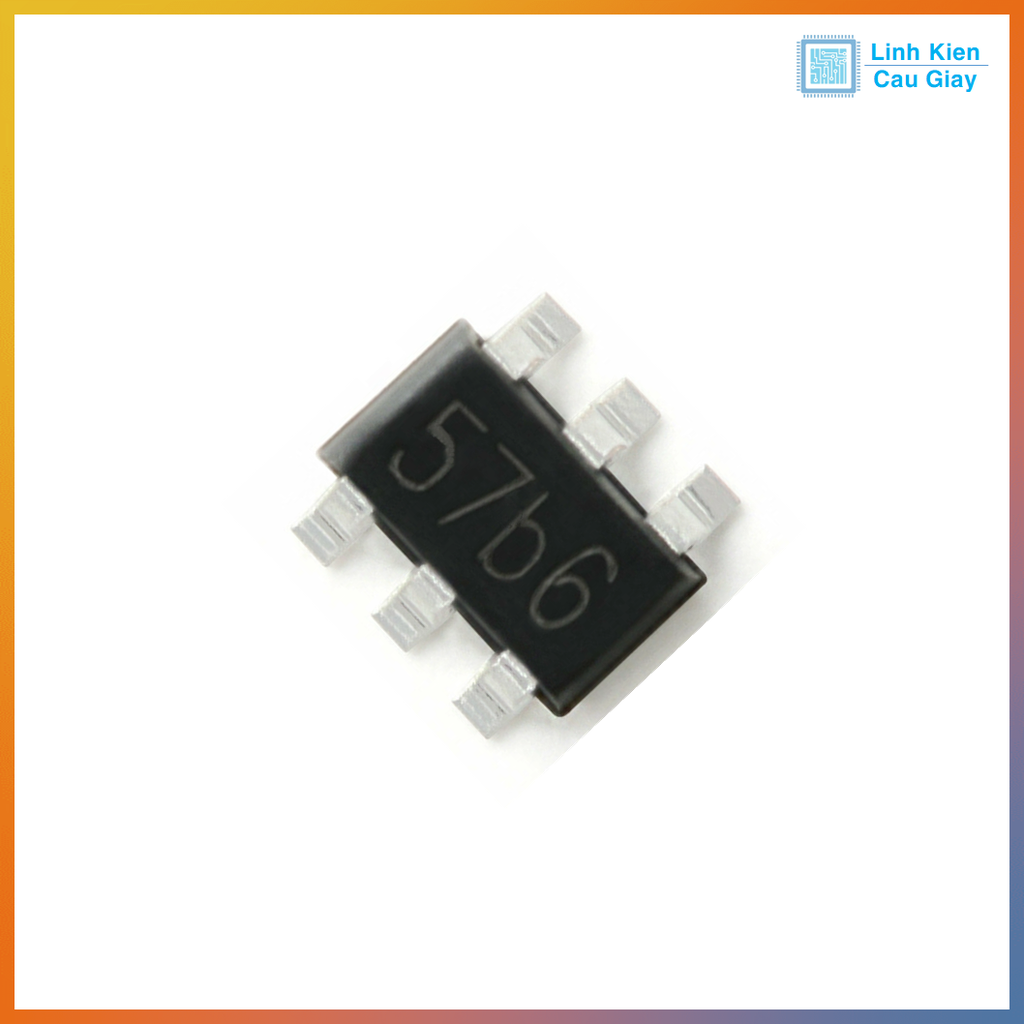

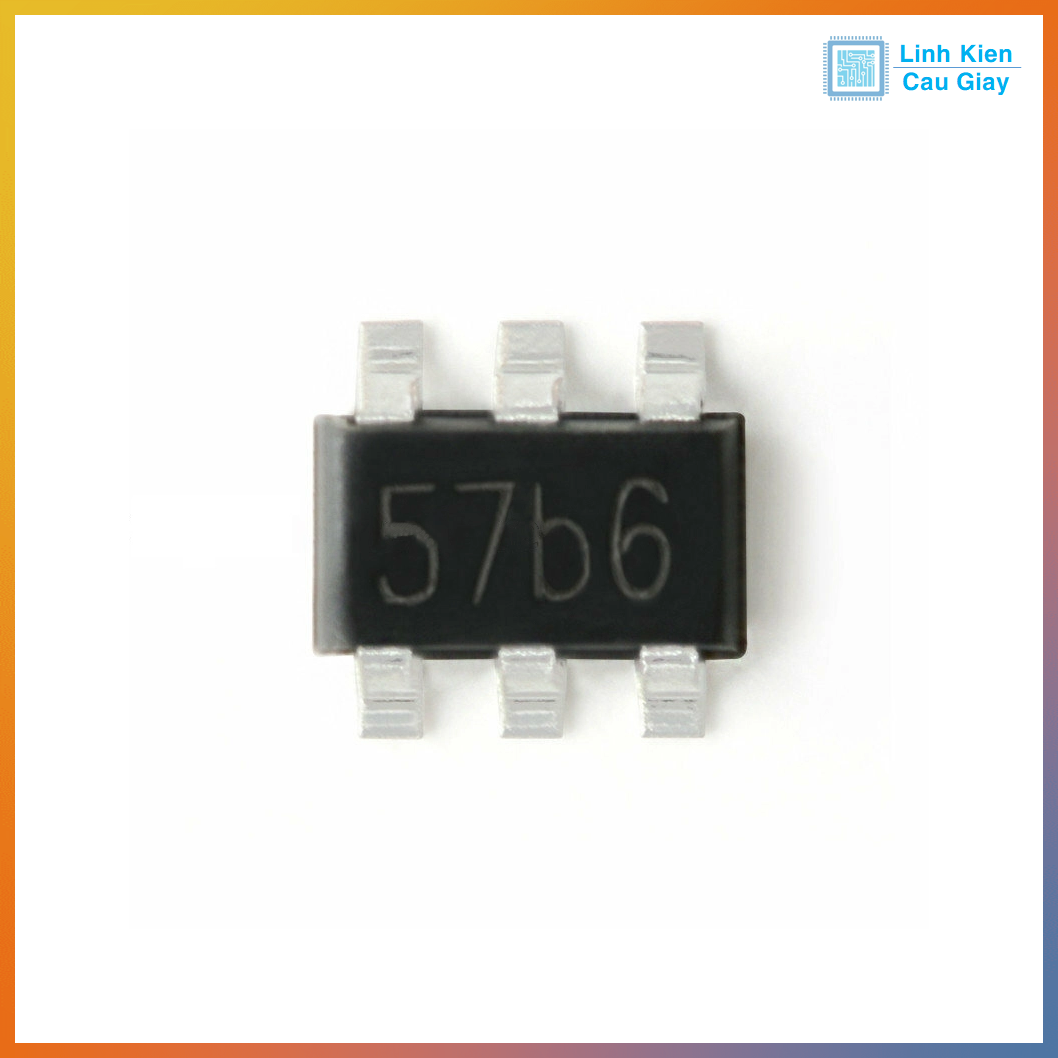

Linh kiện IC TP4057 sạc pin Li-ion (SL: 10 c)

(Mã SP:PVN5552)

Thương hiệu: Chưa cập nhật | thay thế tp4056 nhỏ gọn, module tp4057, ic mini sạc pin, ic sạc lithium, linear battery charger, ic tp4057 sot-23-6, ic sạc 4.2v 1a, ic charger 1 cell, ic sạc pin li-ion 3.7v, tp4057,

Đánh giá

:

Giá

:

5.000₫

Mô tả :
Đang cập nhật ...
Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện IC TP4057 (SL: 10 c)



Mô tả sản phẩm

TP4057 là một IC sạc pin Li-ion 1 cell (3.7V) với dòng sạc lên đến 1000mA, hoạt động theo cơ chế dòng không đổi – điện áp không đổi (CC-CV). IC này được thiết kế tối ưu để sạc trực tiếp pin Lithium-Ion 4.2V với số linh kiện ngoài tối thiểu, không cần MOSFET hoặc diode ngoài.

TP4057 thường được sử dụng trong các module sạc pin mini, thiết bị đeo thông minh, mạch sạc dự phòng, hoặc các ứng dụng IoT sử dụng pin sạc nhỏ gọn.

Ứng dụng

  • Module sạc pin Li-ion mini 3.7V

  • Thiết bị IoT, wearable, GPS, tracker

  • Mạch sạc dự phòng nhỏ gọn

  • Robot mini, mạch ESP32 / Arduino dùng pin

  • Sạc pin 18650, pin pouch, pin Li-ion 1 cell

Sơ đồ chân

Chân Tên Mô tả
1 TEMP Cảm biến nhiệt (có thể nối GND nếu không dùng)
2 GND Mass
3 BAT Kết nối cực dương của pin Li-ion
4 VCC Nguồn vào (4.25V – 8V, thường 5V)
5 CHRG Ngõ báo sạc (LOW khi đang sạc)
6 PROG Cấu hình dòng sạc (qua điện trở)

Thông số kĩ thuật

Thông số Giá trị / Mô tả
Loại IC Linear Li-ion Battery Charger
Điện áp sạc đầu ra 4.2V (chuẩn pin Li-ion)
Dòng sạc tối đa 1000mA (cấu hình qua điện trở PROG)
Phương thức sạc CC-CV (constant current – constant voltage)
Loại pin hỗ trợ 1 Cell Li-ion (3.7V)
Điện áp hoạt động 4.25V – 8V (thường dùng 5V)
Tín hiệu báo sạc Có – thông qua chân CHRG
Bảo vệ Quá dòng, quá nhiệt, tự động ngắt khi đầy
Đóng gói SOT-23-6 (SMD nhỏ gọn)

Hình ảnh - Hướng dẫn sử dụng

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
