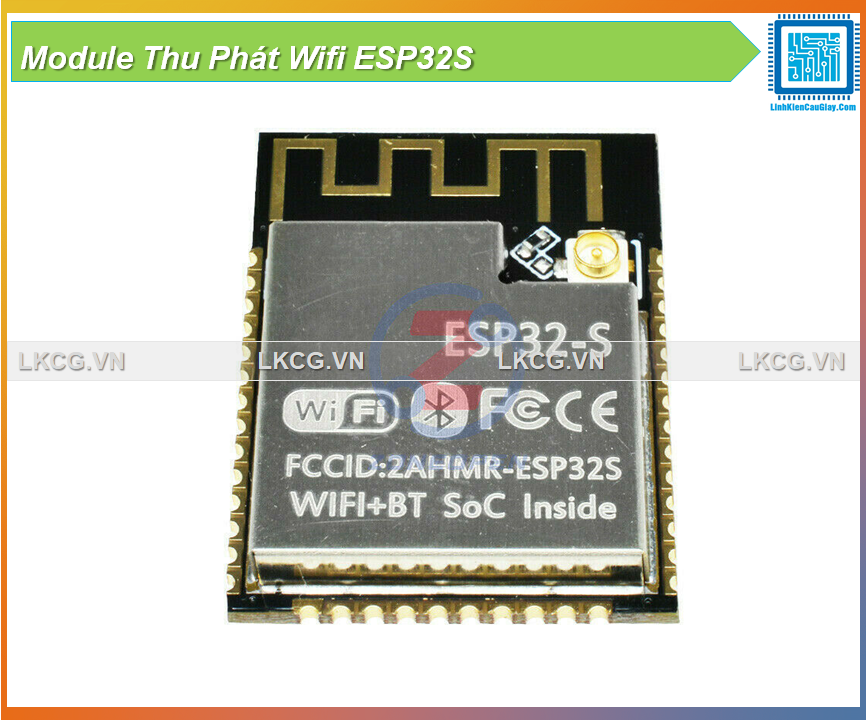

Module Thu Phát Wifi ESP32S SoC
(Mã SP:CG000162)
Thương hiệu: Chưa cập nhật
50.000₫
Module ESP32 WiFi BLE SoC Dual-Core 2.4GHz
Mô tả sản phẩm
Module ESP32 WiFi BLE SoC là giải pháp mạnh mẽ cho các dự án IoT, tích hợp vi điều khiển dual-core Tensilica LX6 với tốc độ lên đến 240MHz. Hỗ trợ kết nối Wi-Fi 802.11 b/g/n và Bluetooth v4.2 (BLE), module cung cấp khả năng kết nối không dây linh hoạt, phù hợp cho các ứng dụng nhà thông minh, cảm biến, và điều khiển từ xa. Với 520KB SRAM, 448KB ROM, và các giao thức như SPI, I2C, UART, module nhỏ gọn, tiêu thụ năng lượng thấp, và dễ lập trình với Arduino IDE hoặc ESP-IDF. Đây là lựa chọn lý tưởng cho người mới bắt đầu và chuyên gia trong lĩnh vực IoT.
Đặc điểm nổi bật:
-
Dual-core 32-bit Tensilica LX6, tốc độ 240MHz.
-
Hỗ trợ Wi-Fi 2.4GHz và Bluetooth v4.2 (BLE).
-
520KB SRAM, 448KB ROM, tích hợp 18 GPIO.
-
Điện áp hoạt động 2.2-3.6V, tiêu thụ thấp.
-
Kích thước nhỏ gọn, dễ tích hợp vào các dự án.
Ứng dụng
-
Nhà thông minh: Điều khiển đèn, quạt, hoặc cảm biến qua Wi-Fi/BLE.
-
Dự án IoT: Gửi dữ liệu từ cảm biến lên cloud hoặc điều khiển từ xa.
-
Robot và tự động hóa: Tích hợp vào robot dò đường hoặc hệ thống tự động.
-
Học tập và thực hành: Dùng trong các bài học về vi điều khiển và kết nối không dây.
-
Thiết bị đeo: Phát triển wearable với kết nối Bluetooth tiết kiệm năng lượng.
Sơ đồ chân
Module ESP32 WiFi BLE SoC (ví dụ: ESP32-DevKitC) có các chân kết nối chính:
-
VCC (3V3): Nguồn dương (3.3V).
-
GND: Nguồn âm (đất).
-
EN: Chân Enable (HIGH để hoạt động, kéo lên 3.3V qua 10kΩ).
-
GPIO0: Chân boot mode (LOW để flash, HIGH để chạy).
-
GPIO2: Chân boot (HIGH khi khởi động, không kéo xuống GND).
-
TXD/RXD: Chân UART (GPIO1/TX, GPIO3/RX cho lập trình).
-
GPIO4-19, ADC1/2: Các chân GPIO, ADC, SPI, I2C, PWM (tùy cấu hình).
Lưu ý:
-
Số chân và cấu hình phụ thuộc vào phiên bản (ESP32-WROOM-32, ESP32-S).
-
Kiểm tra datasheet từ espressif.com hoặc nhãn module trước khi kết nối.
Thông số kĩ thuật
-
Chip: ESP32-D0WDQ6 (dual-core Tensilica LX6).
-
Tần số CPU: Lên đến 240MHz.
-
Bộ nhớ:
-
SRAM: 520KB.
-
ROM: 448KB.
-
-
Kết nối không dây:
-
Wi-Fi: 802.11 b/g/n (2.4GHz).
-
Bluetooth: v4.2 BR/EDR/BLE.
-
-
Điện áp hoạt động: 2.2-3.6V (3.3V điển hình).
-
Dòng tiêu thụ:
-
Chế độ ngủ: ~10µA.
-
Hoạt động: ~70-150mA (tùy kết nối).
-
-
GPIO: 18-36 chân (tùy model).
-
ADC: 12-bit, 18 kênh.
-
Kích thước: ~25.5 x 18 x 3.1mm (ESP32-WROOM-32).
-
Trọng lượng: ~5-10g (tùy board).
-
Nhiệt độ hoạt động: -40°C đến +125°C.
Hướng dẫn sử dụng
-
Chuẩn bị:
-
Module ESP32 (ví dụ: ESP32-DevKitC).
-
Nguồn điện 3.3V DC (hoặc 5V với bộ điều chỉnh).
-
Vi điều khiển hoặc máy tính với Arduino IDE/ESP-IDF.
-
Cáp USB (Micro-USB hoặc Type-C, tùy model).
-
-
Kết nối:
-
Kết nối VCC (3V3) và GND vào nguồn 3.3V.
-
Kết nối EN và GPIO0 qua điện trở 10kΩ đến 3.3V (GPIO0 LOW để flash).
-
Kết nối TXD/RXD đến RX/TX của cáp USB-to-Serial (ví dụ: CP2102).
-
Cắm cáp USB vào máy tính để cấp nguồn và lập trình.
-
-
Lập trình và kiểm tra:
-
Cài Arduino IDE, thêm board ESP32 qua Board Manager (URL: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json).
-
Chọn board (ví dụ: ESP32 Dev Module).
-
Tải code mẫu (như Wi-Fi Scan) và kiểm tra qua Serial Monitor.
-
Lưu ý:
-
Không cấp nguồn vượt 3.6V hoặc đảo cực để tránh hỏng module.
-
Đảm bảo GPIO0 LOW khi lập trình (sau khi nạp xong, kéo HIGH để chạy).
-
Sử dụng tản nhiệt nếu chạy ở công suất cao hoặc nhiệt độ môi trường cao.
-
Kiểm tra kết nối Wi-Fi/BLE qua Serial Monitor.

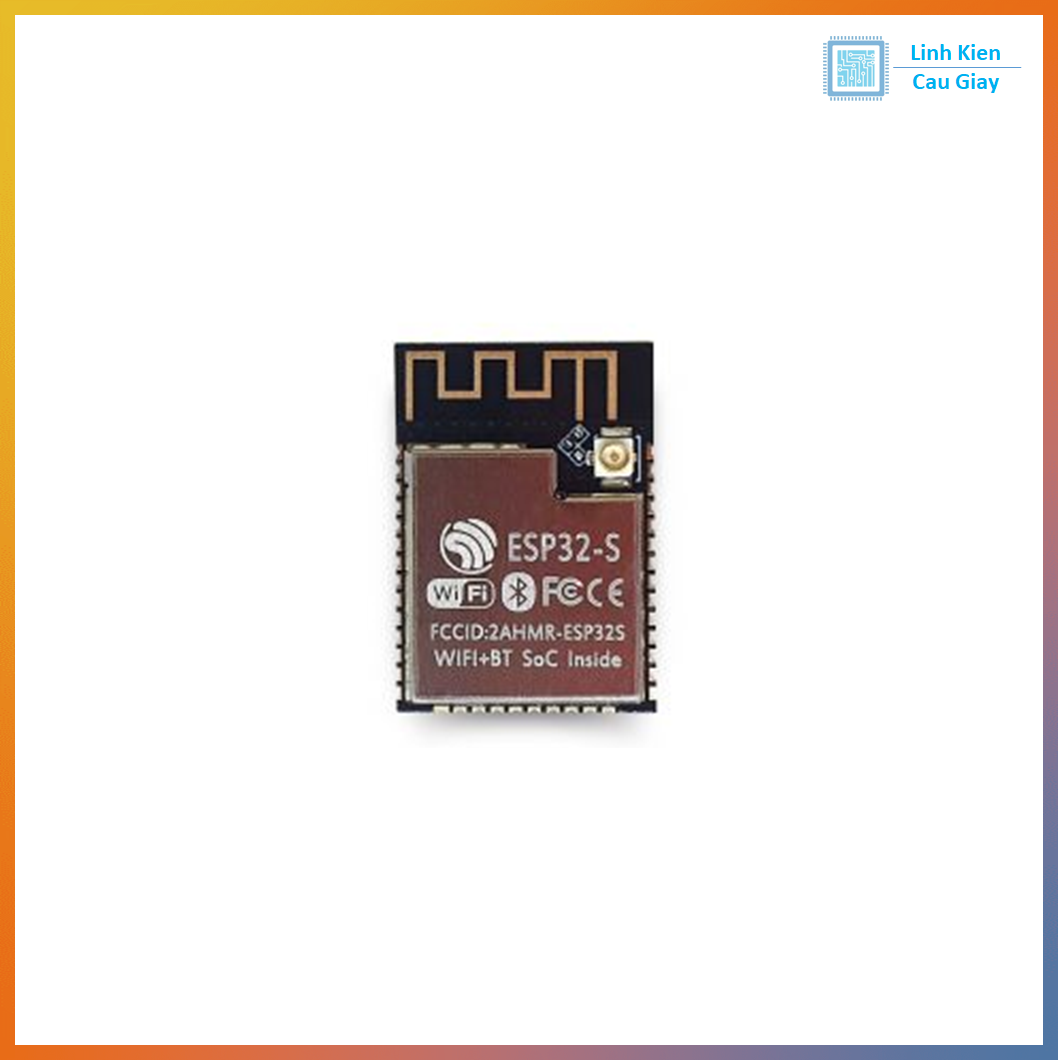

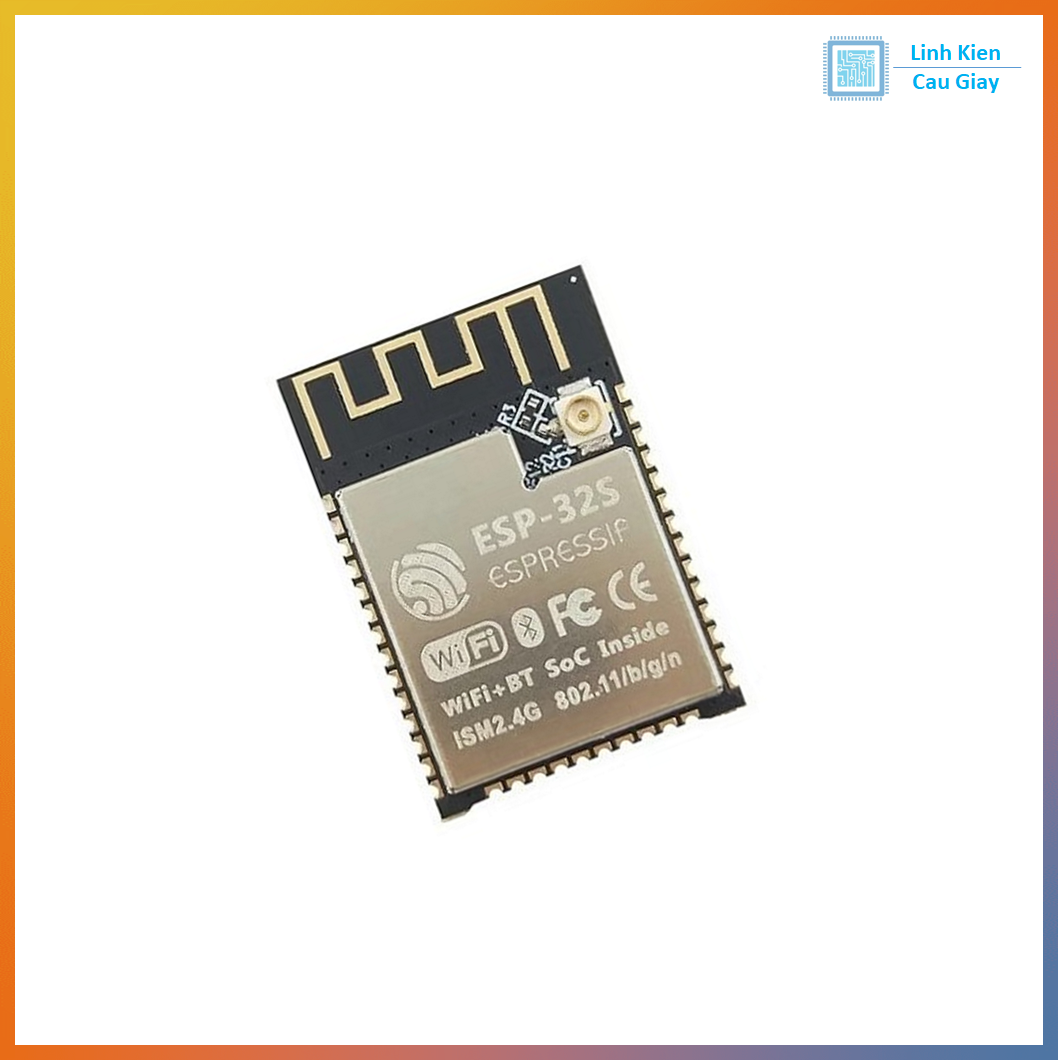

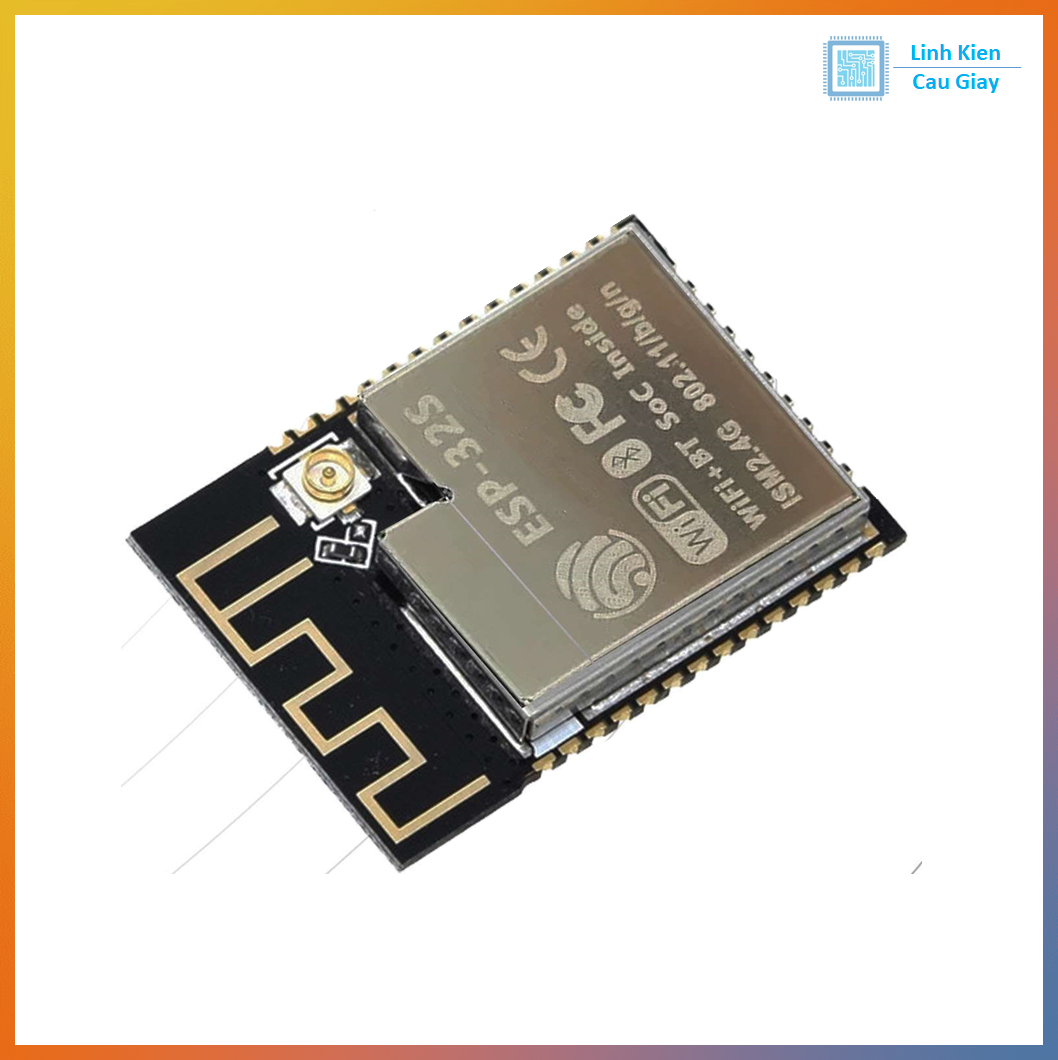

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
