Module Wifi ESP8266 ESP-07

(Mã SP:CG000012)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

35.000₫

Mô tả :

Module ESP-07 sử dụng chip ESP8266EX, hỗ trợ WiFi chuẩn 802.11 b/g/n, tích hợp anten gốm và đầu nối anten ngoài (IPEX). Giao tiếp UART/SPI/I2C, hỗ trợ TCP/IP đầy đủ, lập trình trực tiếp bằng Arduino IDE, NodeMCU (Lua), MicroPython hoặc AT Command. Thường được dùng trong các dự án IoT, Smart Home, giám sát từ xa, robot, thiết bị tự động.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module WiFi ESP8266 ESP-07 – IoT Wireless Module có anten gốm và cổng anten ngoài

Mô tả sản phẩm

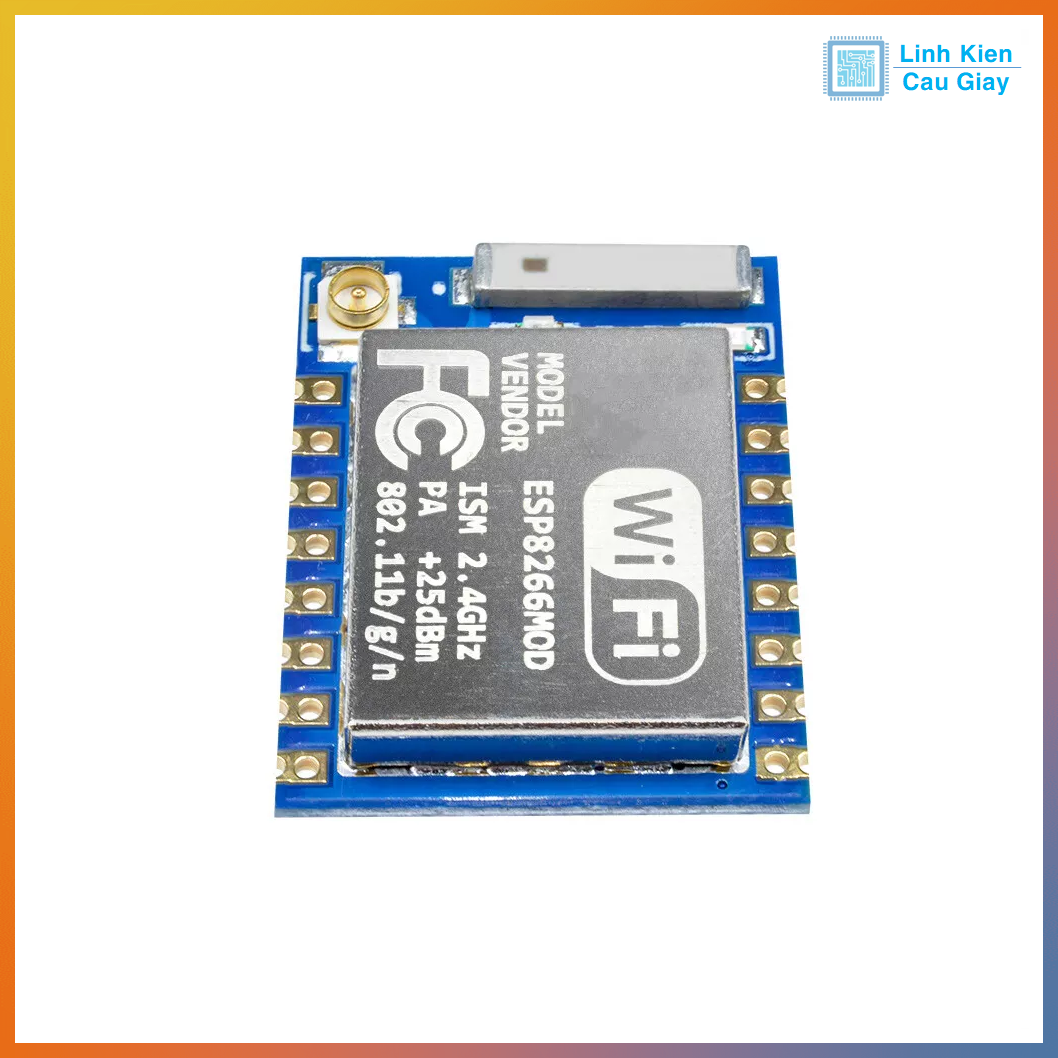

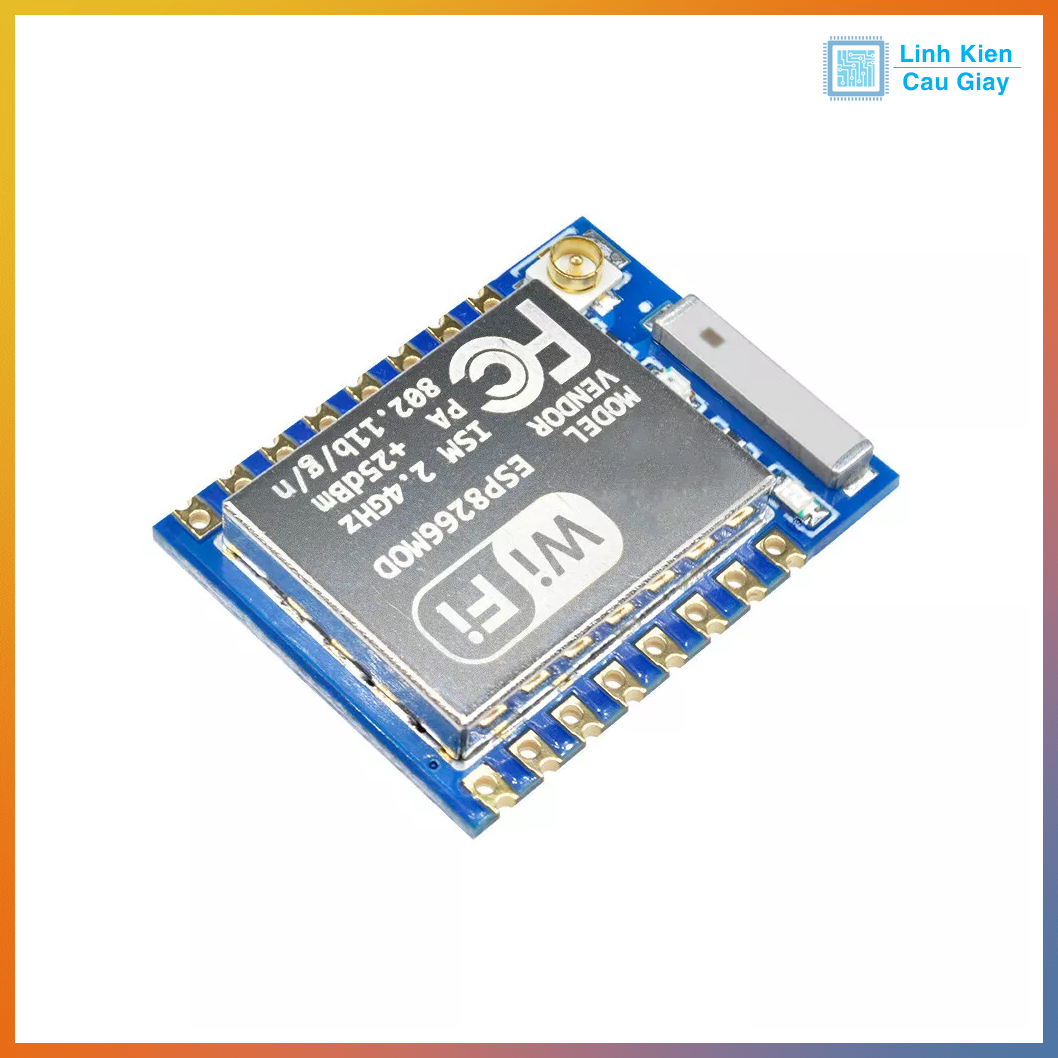

ESP-07 là module thuộc họ ESP8266, có thiết kế anten gốm onboard và đầu nối anten ngoài IPEX → cho khả năng bắt sóng mạnh và ổn định hơn ESP-12 trong môi trường xa hoặc nhiều vật cản.
Module nhỏ gọn, giá rẻ, dễ dàng tích hợp vào các sản phẩm IoT và hệ thống nhúng.

Ứng dụng

Smart Home: điều khiển thiết bị điện từ xa.
IoT Sensor Node: thu thập dữ liệu cảm biến và gửi lên server/cloud.
Robot/xe IoT: điều khiển qua WiFi.
Web Server mini, MQTT client.
Ứng dụng giám sát, báo động, camera DIY.

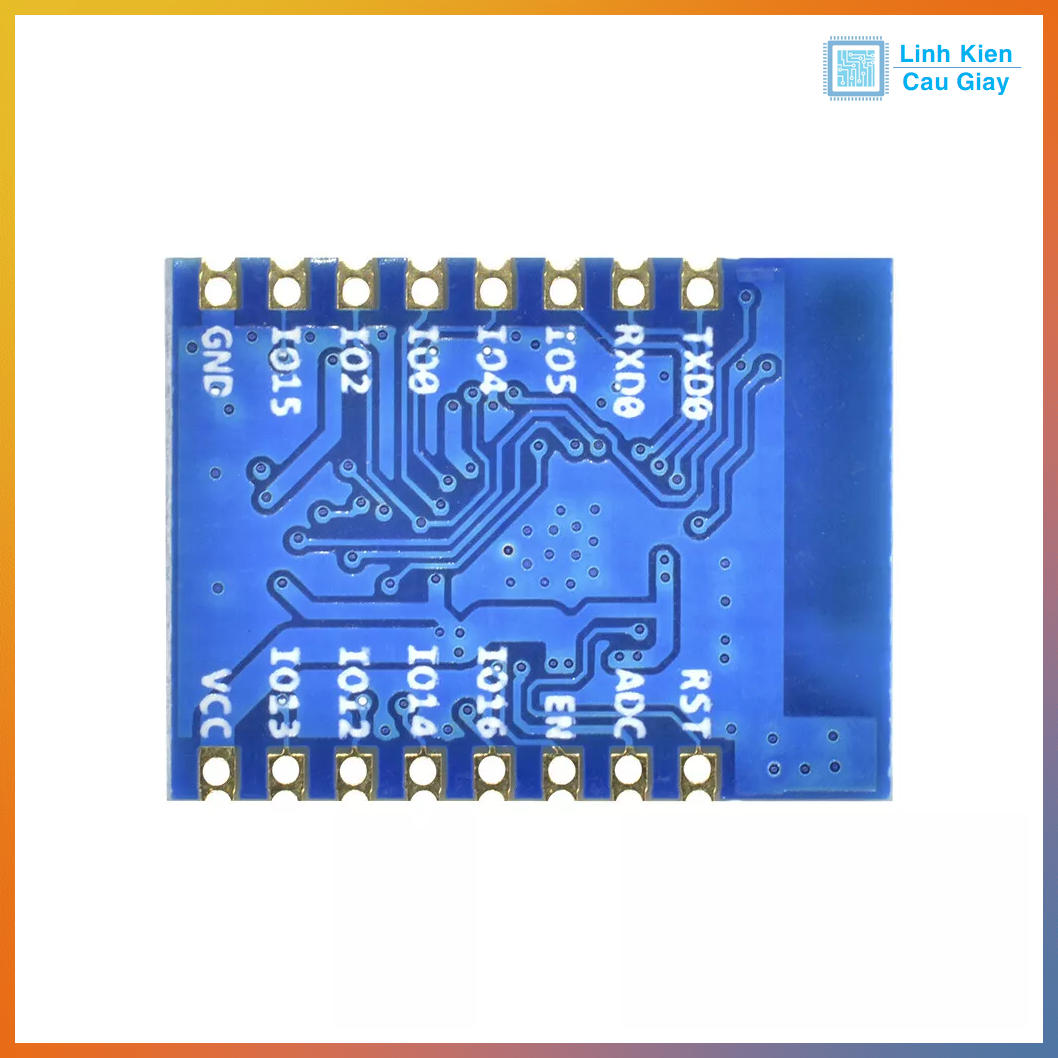

Sơ đồ chân

VCC: 3.3V (không cấp trực tiếp 5V).
GND: mass.
EN: enable (kéo lên 3.3V để chạy).
RST: reset module.
GPIO0, GPIO2, GPIO15: chọn chế độ nạp/chạy.
TX/RX (GPIO1/3): UART giao tiếp.

Thông số kĩ thuật

Chip chính: ESP8266EX.
Module: ESP-07 (anten gốm + cổng anten ngoài IPEX).
CPU: Tensilica L106 32-bit, 80/160 MHz.
Flash: 1MB / 4MB (tùy phiên bản).
RAM: 64KB IRAM + 96KB DRAM.
WiFi: 802.11 b/g/n, hỗ trợ AP/STA/AP+STA.
Điện áp: 3.0 – 3.6V (logic 3.3V).
Giao tiếp: UART, SPI, I2C, PWM, 1-Wire.
Khoảng cách truyền: ~200m với anten ngoài chuẩn.
Kích thước: ~20mm x 16mm.

Hướng dẫn sử dụng

Cấp nguồn 3.3V ổn định (dòng ≥ 500mA).
Kết nối TX/RX với USB-TTL để nạp code hoặc giao tiếp.
Nếu dùng AT Command → nạp firmware AT và giao tiếp UART.
Nếu lập trình Arduino IDE:
- Cài ESP8266 Board Manager.
- Chọn board tương ứng ESP-07.
- Nạp code WiFi trực tiếp.
Khi cần nạp code:
- GPIO0 = LOW, RESET → nạp code.
- GPIO0 = HIGH → chạy chương trình.
