MODULE WIFI ESP8266 ESP-12

(Mã SP:CG000013)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

35.000₫

Mô tả :

Module ESP8266 ESP-12 là dòng WiFi SoC mạnh mẽ, tích hợp CPU 32-bit, flash onboard và anten PCB, hỗ trợ kết nối mạng WiFi chuẩn 802.11 b/g/n. Giao tiếp UART/SPI/I2C, có thể lập trình trực tiếp hoặc dùng như module WiFi rời cho Arduino, ESP32, STM32, Raspberry Pi. Thường được dùng trong IoT, Smart Home, robot, thiết bị giám sát từ xa và các dự án DIY.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

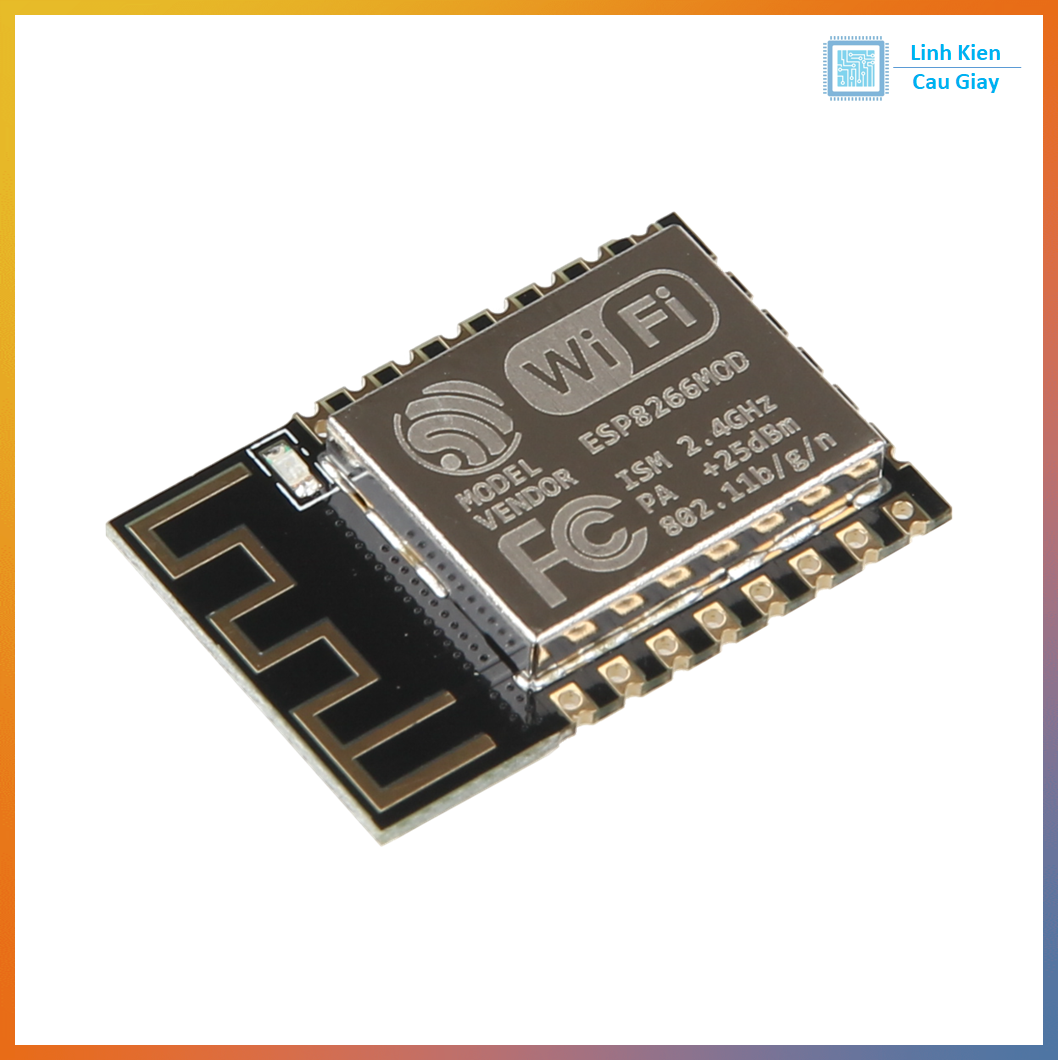

Module WiFi ESP8266 ESP-12 – WiFi SoC IoT tích hợp TCP/IP

Mô tả sản phẩm

ESP-12 là module thuộc họ ESP8266, tích hợp chip ESP8266EX và bộ nhớ flash từ 4MB.
Module có anten PCB, hỗ trợ giao thức TCP/IP đầy đủ, có thể chạy độc lập hoặc đóng vai trò WiFi cho vi điều khiển khác.

Ứng dụng

IoT (Internet of Things): truyền dữ liệu cảm biến lên server/cloud.
Smart Home: điều khiển đèn, quạt, thiết bị điện từ xa.
Robot, xe WiFi: giao tiếp không dây.
Web Server mini, MQTT client.
Thiết bị giám sát từ xa, báo động, cảnh báo

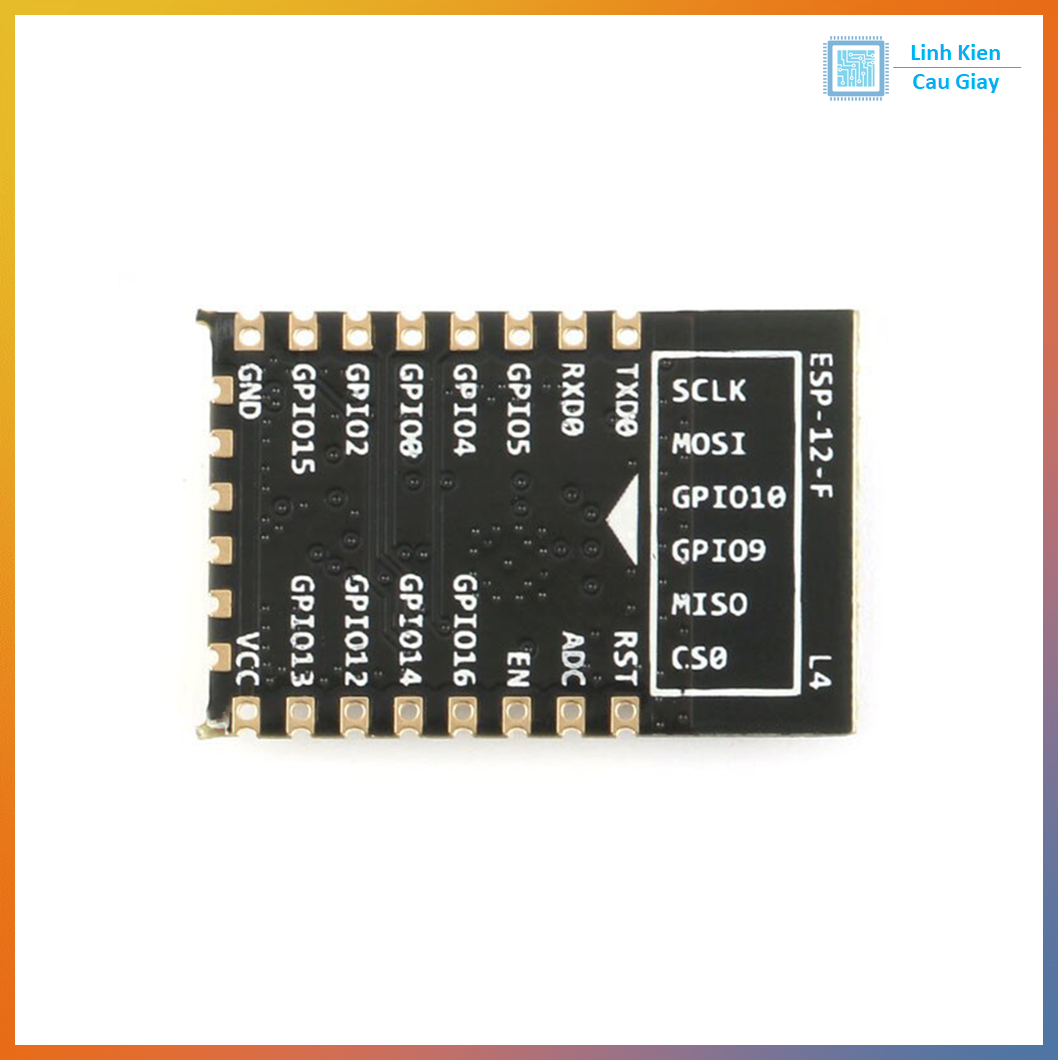

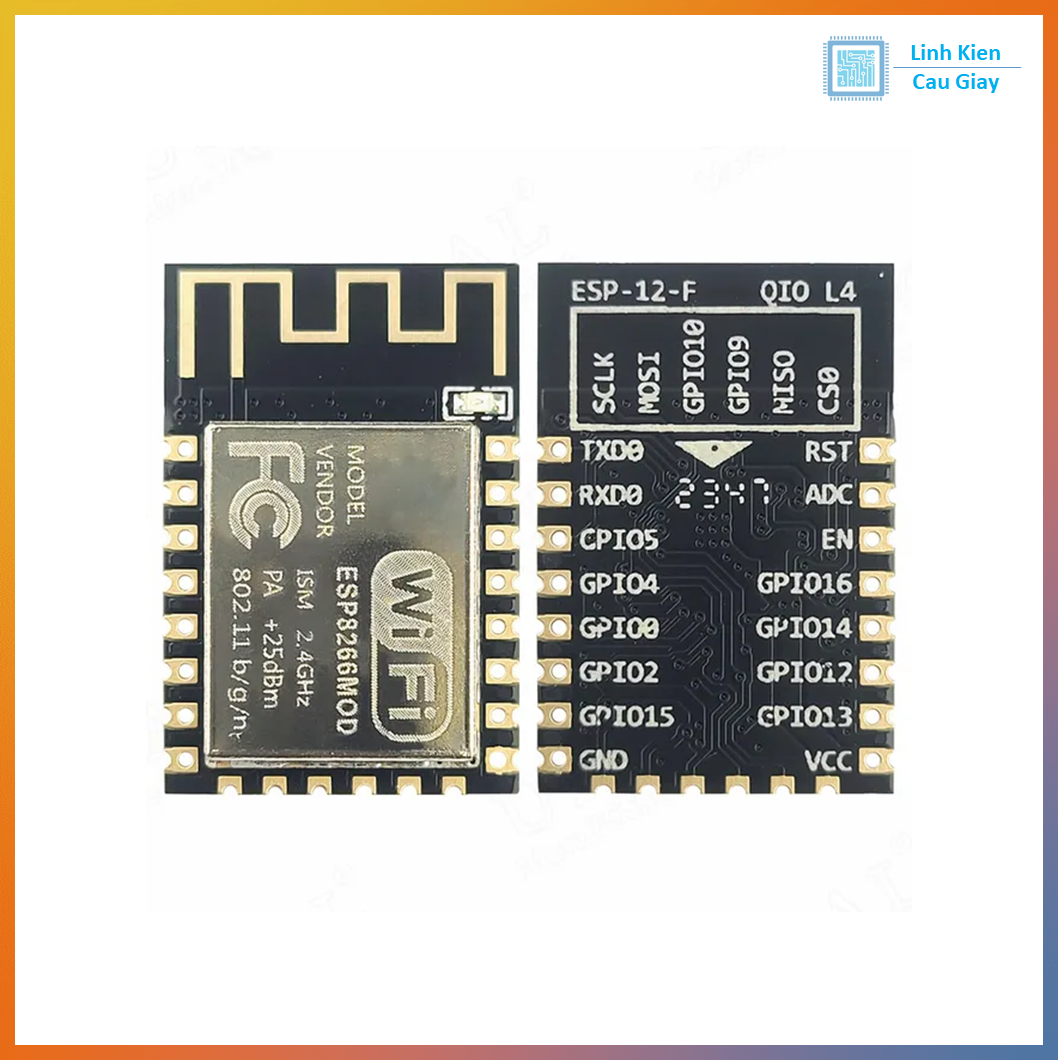

Sơ đồ chân

VCC: 3.3V (không cấp trực tiếp 5V).
GND: mass.
EN: enable (kéo lên 3.3V để chạy).
RST: reset module.
GPIO0, GPIO2, GPIO15: dùng để chọn chế độ nạp/chạy.
TX/RX (GPIO1/3): UART giao tiếp.
ADC0: ngõ vào analog (0–1V).

Thông số kĩ thuật

Chip chính: ESP8266EX.
Module: ESP-12 (thường gặp ESP-12E, ESP-12F).
CPU: Tensilica L106 32-bit, 80/160 MHz.
Flash: 4MB.
RAM: 64KB IRAM + 96KB DRAM.
WiFi: 802.11 b/g/n, hỗ trợ AP/STA/AP+STA.
Điện áp: 3.0 – 3.6V (logic 3.3V).
Giao tiếp: UART, SPI, I2C, PWM, GPIO, ADC.
Anten: PCB tích hợp.
Kích thước: ~24mm x 16mm.

Hướng dẫn sử dụng

Cấp nguồn 3.3V ổn định (không dùng trực tiếp 5V).
Kết nối TX ↔ RX, RX ↔ TX với USB-TTL hoặc vi điều khiển.
Nếu dùng AT Command → nạp firmware AT, giao tiếp UART 115200 bps.
Nếu lập trình Arduino IDE:
- Cài ESP8266 Board Manager.
- Chọn board ESP8266 → ESP-12.
- Nạp code qua USB-TTL.
Khi cần nạp code:
- GPIO0 = LOW, RESET → nạp code.
- GPIO0 = HIGH → chạy chương trình.
