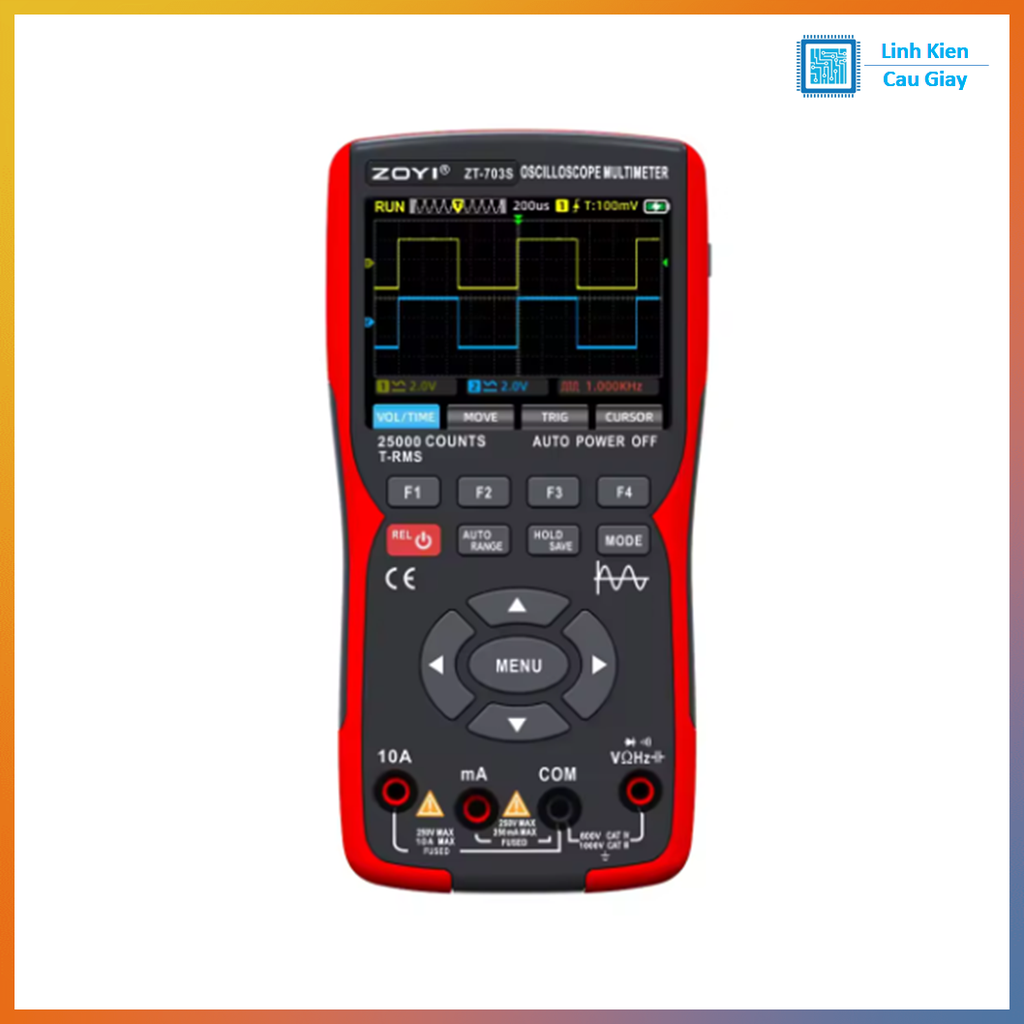

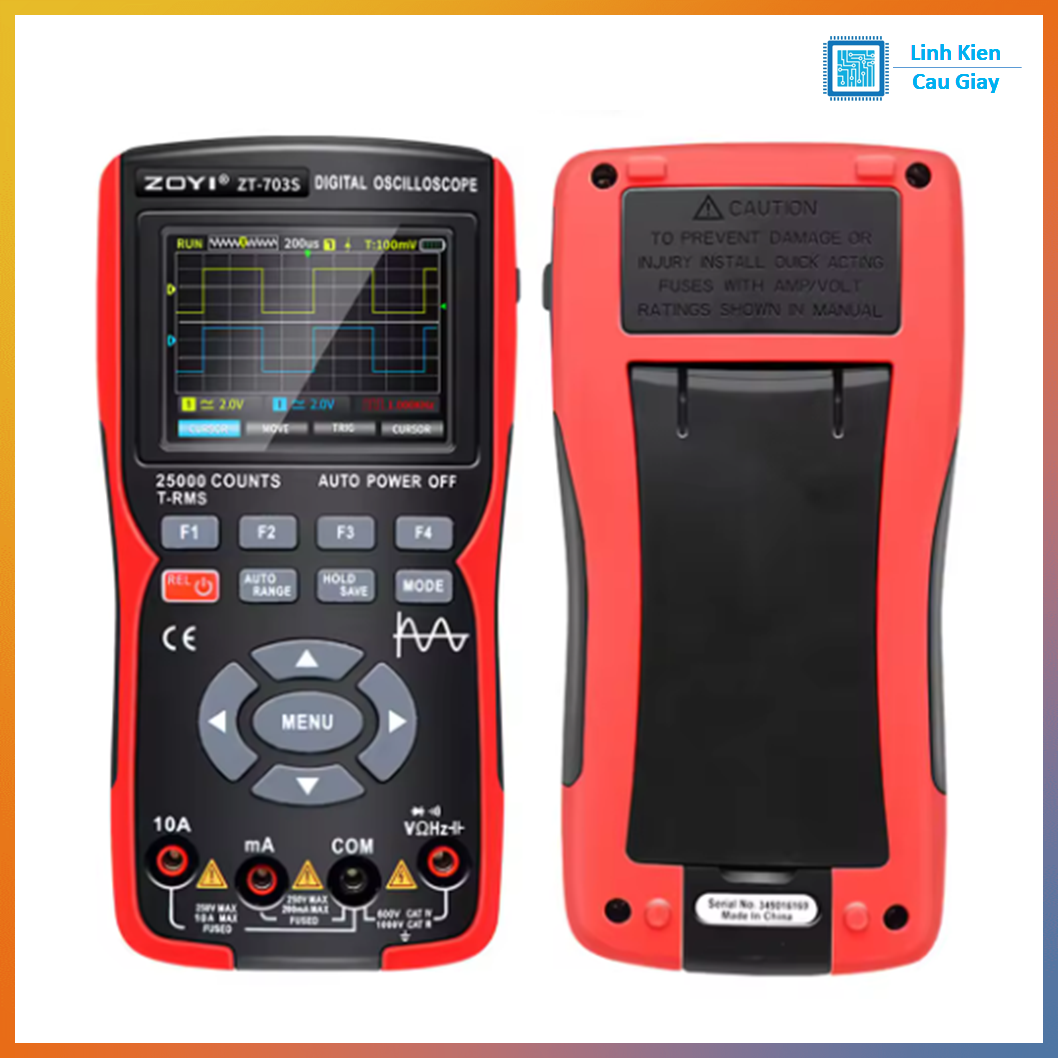

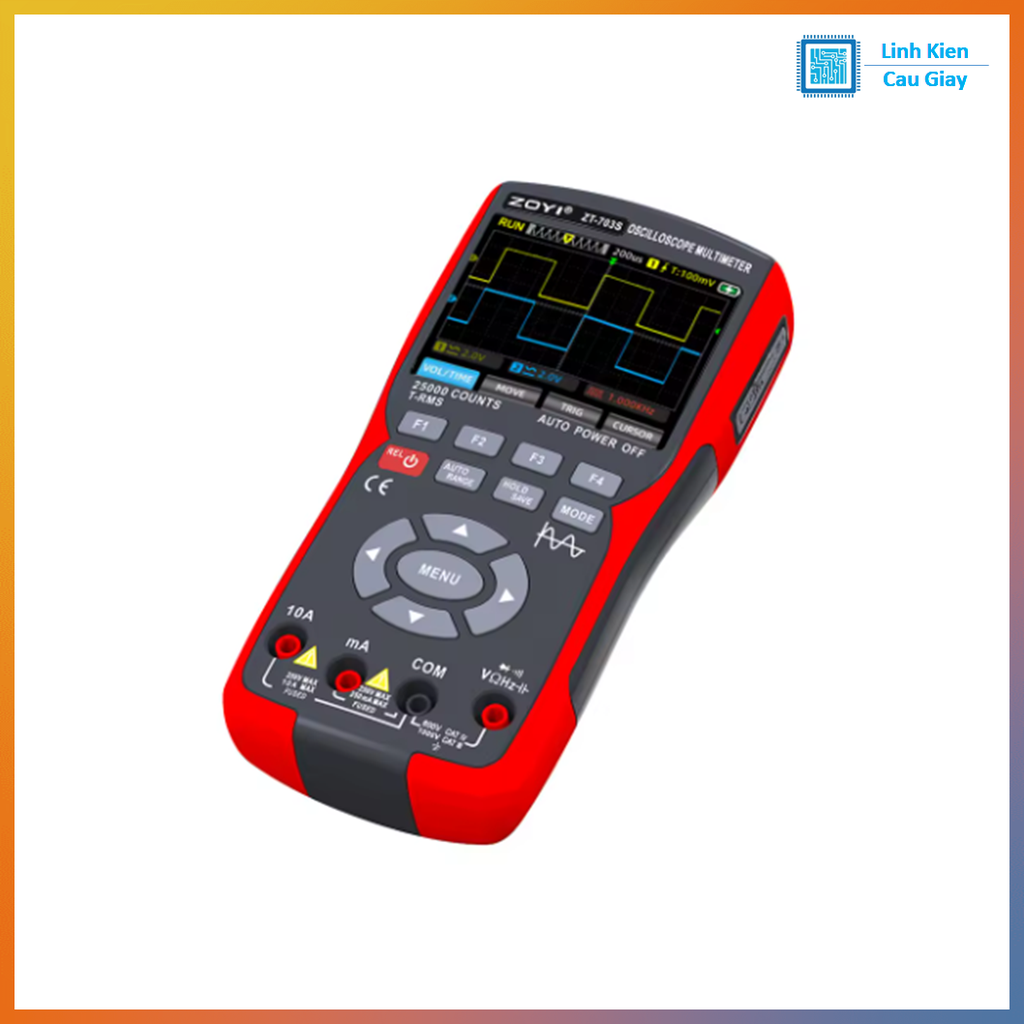

Máy hiện sóng cầm tay ZOYI 703S 3in1 (Oscilloscope + Đồng hồ vạn năng + Máy phát tín hiệu) 2 kênh 50MHz 280MSa/s

Mô tả sản phẩm

ZOYI 703S là thiết bị đo 3-trong-1 gọn nhẹ gồm:
Hiện sóng cầm tay 2 kênh băng thông 50MHz, lấy mẫu đến 280MSa/s (phù hợp kiểm tra tín hiệu số/analog, PWM, xung, ripple nguồn…)
Đồng hồ vạn năng True RMS hiển thị 25000 counts, đo DC/AC, dòng, điện trở, tụ, tần số, diode, thông mạch
Máy phát tín hiệu (generator) phục vụ test nhanh mạch khuếch đại, lọc, sensor, mạch điều khiển…

Phù hợp cho thợ sửa chữa, kỹ thuật hiện trường, phòng lab, học STEM/điện tử vì gom 3 thiết bị vào 1, tiện mang theo.

Ứng dụng

Sửa chữa nguồn xung, ampli, mạch sạc pin, mạch điều khiển motor (quan sát ripple, xung PWM)
Kiểm tra tín hiệu UART/I2C/SPI ở mức cơ bản, đo tần số/độ ổn định xung
Test nhanh mạch lọc, mạch khuếch đại, loa/amp bằng máy phát tín hiệu
Bảo trì thiết bị công nghiệp/điện dân dụng: đo áp, dòng, thông mạch, diode
Học tập – thực hành điện tử, STEM robotics

Sơ đồ chân

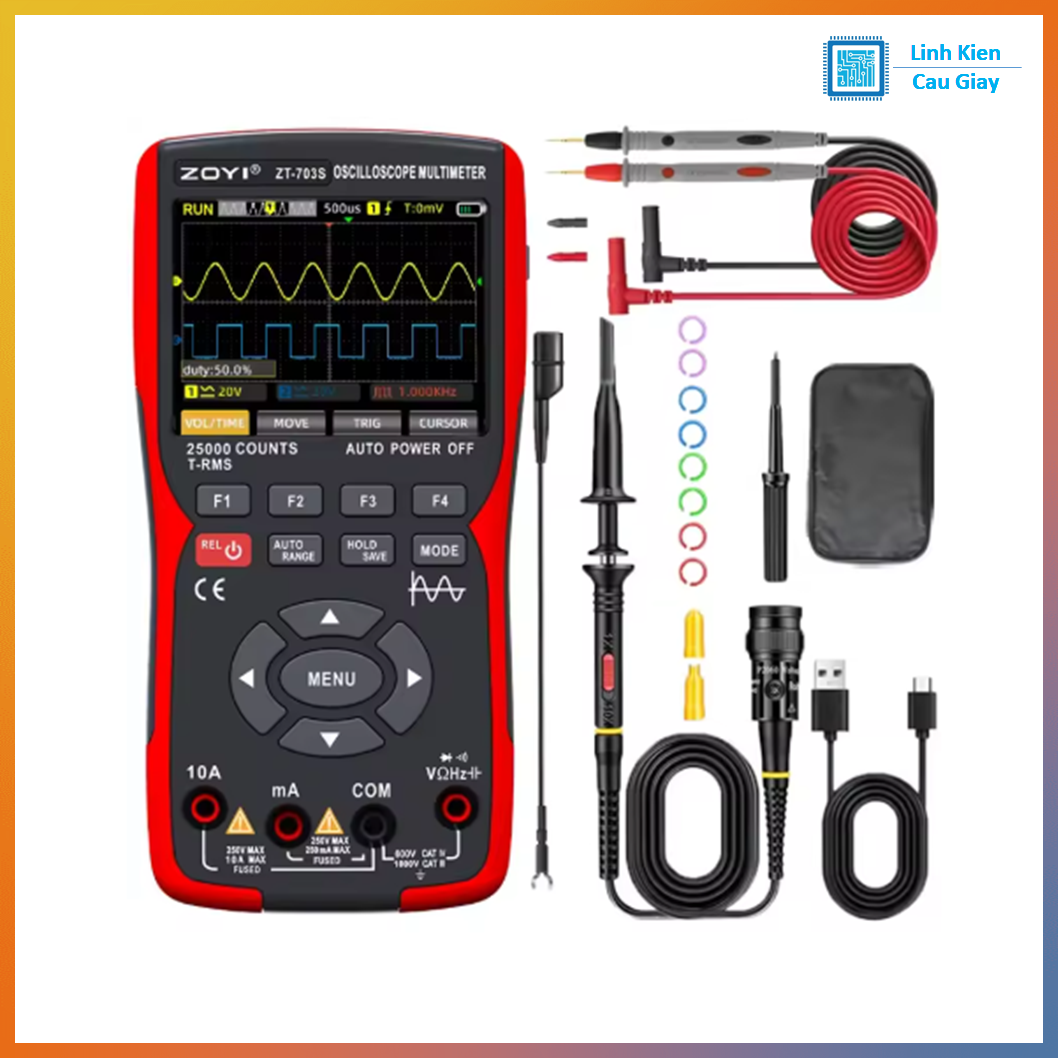

Khối hiện sóng: 2 kênh đo (CH1/CH2) để quan sát dạng sóng (tùy phụ kiện đầu dò đi kèm)
Khối đồng hồ: các cổng đo V/Ω/Hz, đo dòng (A/mA) và COM (tùy bố trí cổng trên máy)
Khối phát tín hiệu: xuất tín hiệu test từ chức năng generator (tùy chế độ trên máy)

Thông số kĩ thuật

Hiện sóng
2 kênh (Dual channel)
Băng thông: 50MHz
Tốc độ lấy mẫu: 280MSa/s

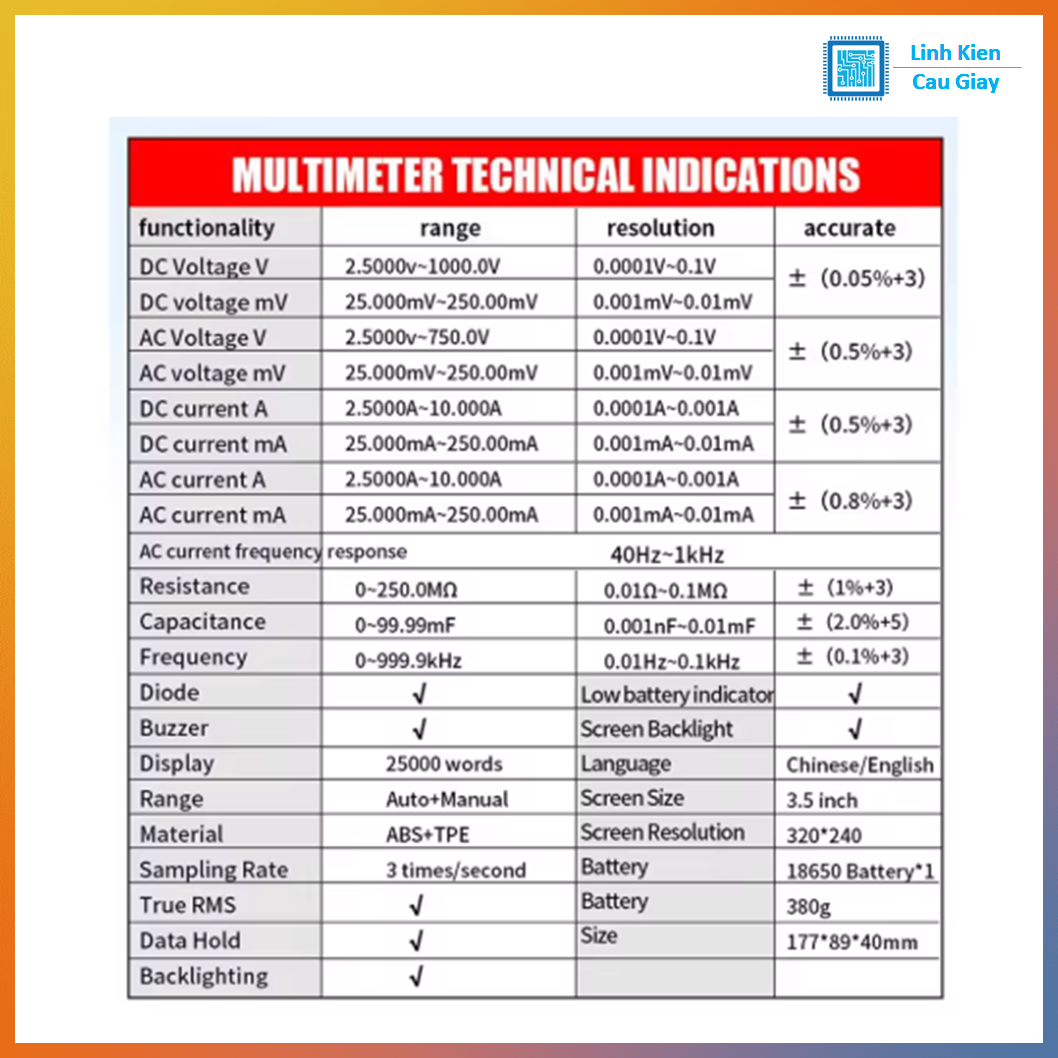

Đồng hồ vạn năng (Multimeter)
DC Voltage: 2.5000V ~ 1000.0V
AC Voltage: 2.5000V ~ 750.0V
DC Current: 2.5000A ~ 10.000A; dải mA: 25.000mA ~ 250.00mA
AC Current: 2.5000A ~ 10.000A; dải mA: 25.000mA ~ 250.00mA
Resistance: 0 ~ 250.0MΩ
Capacitance: 0 ~ 99.99mF
Frequency: 0 ~ 999.9kHz
Diode test: Có
Buzzer/Thông mạch: Có
True RMS: Có
Data Hold: Có
Tần suất lấy mẫu DMM: 3 lần/giây
Hiển thị: 25000 counts
Đèn nền: Có
Ngôn ngữ: Chinese/English
Chất liệu: ABS + TPE
Màn hình: 3.5 inch, 320×240
Pin: 18650 ×1
Kích thước: 177×89×40mm
Khối lượng: ~380g

Hướng dẫn sử dụng

Bước 1: Sạc/lắp pin 18650, bật máy chọn chế độ Multimeter / Oscilloscope / Generator
Bước 2: Đo vạn năng: chọn thang Auto/Manual, cắm que đúng cổng, đo DC/AC/Ω/Hz/tụ…
Bước 3: Hiện sóng: chọn CH1/CH2, chỉnh timebase/volts/div, bật trigger để dạng sóng đứng yên
Bước 4: Generator: chọn dạng/tần số (theo máy), xuất tín hiệu để test mạch
Lưu ý an toàn: đo điện lưới/điện áp cao cần thao tác đúng thang đo và đúng cổng, tránh chạm chập

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
