Module chuyển đổi USB sang TTL UART CP2102 / CH340 mini

(Mã SP:PVN6065)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

Đang cập nhật ...

CH340

CP2102

Số lượng

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

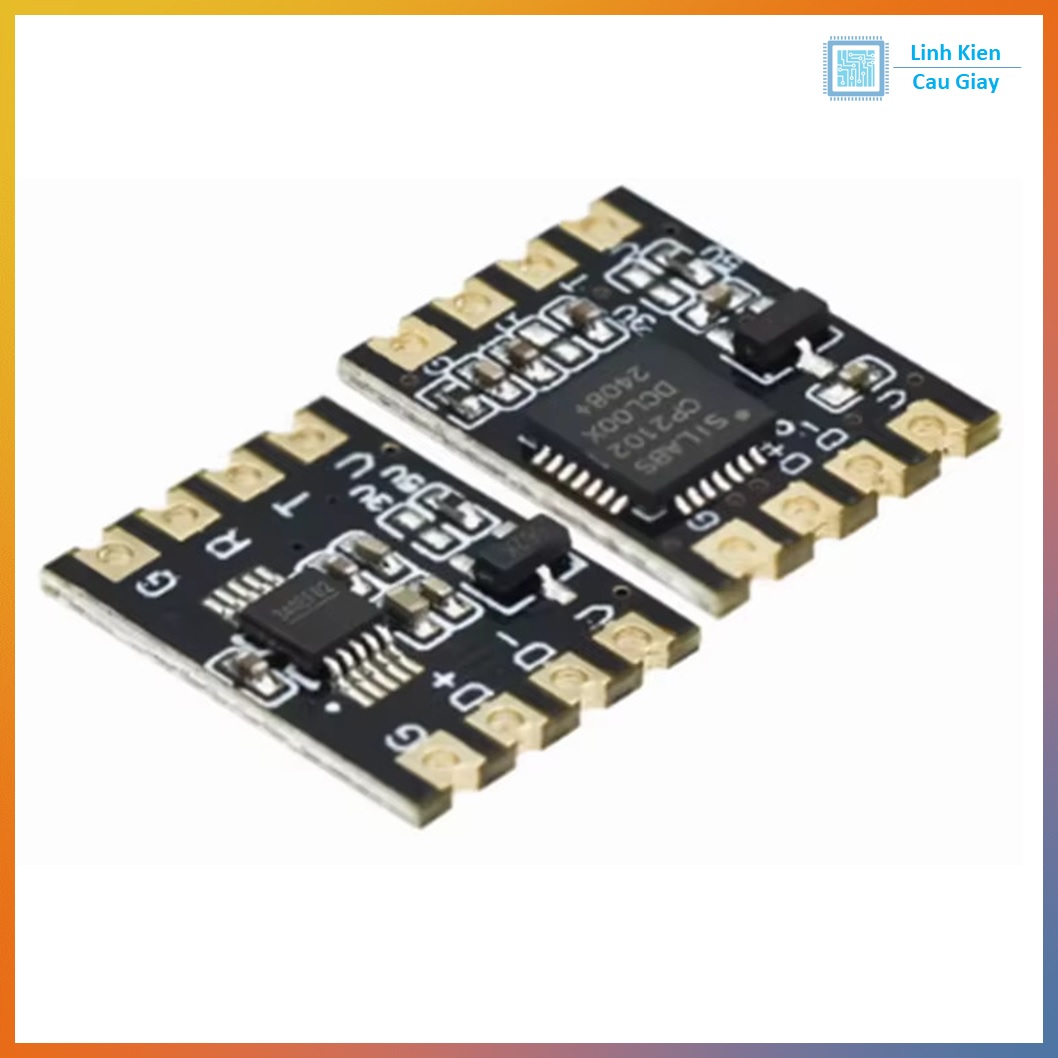

Tùy chọn 2 dòng chip thông dụng nhất:

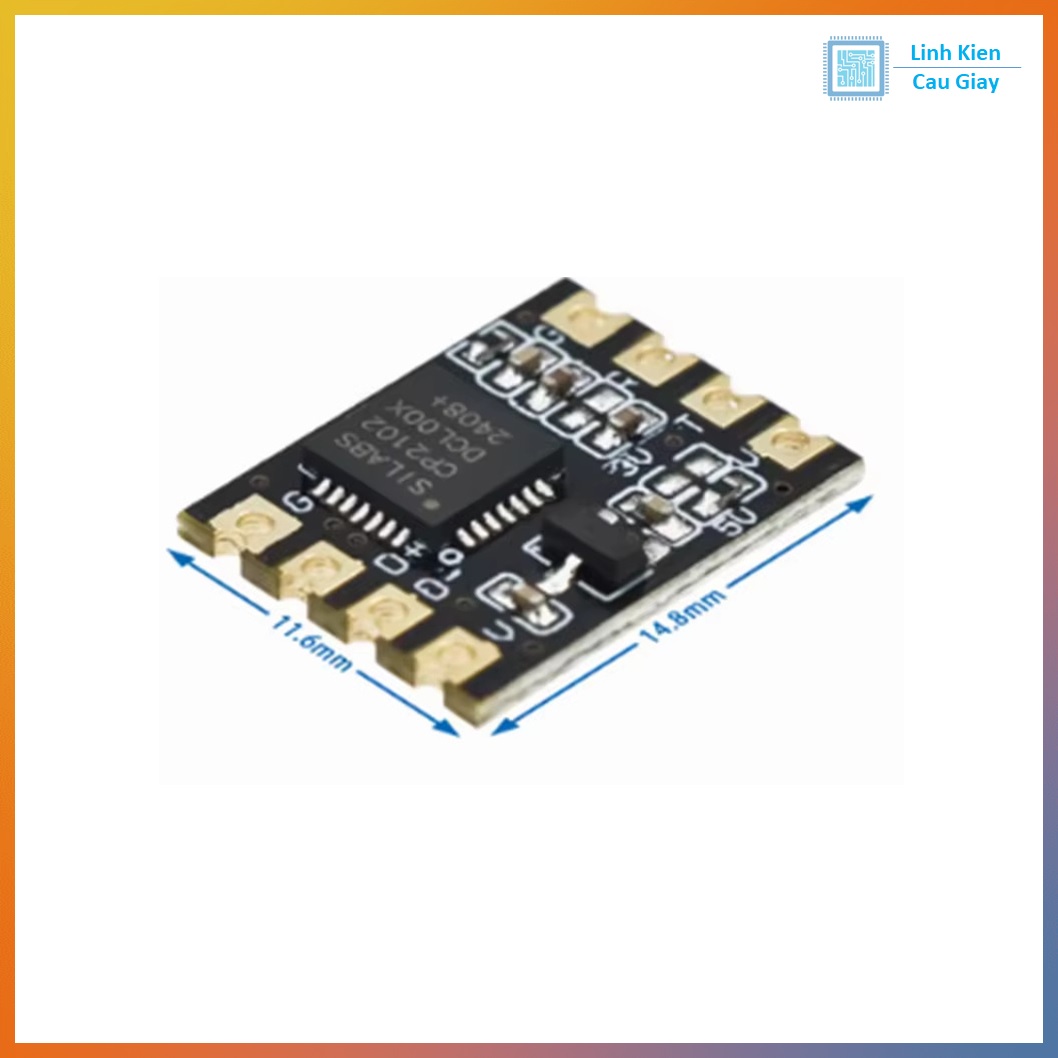

Phiên bản CP2102 (Silicon Labs): Độ ổn định cực cao, tương thích tuyệt đối với Windows 10/11, macOS, Linux; chống mất gói tin và tốc độ truyền dữ liệu mượt mà, độ trễ thấp[cite: 4].

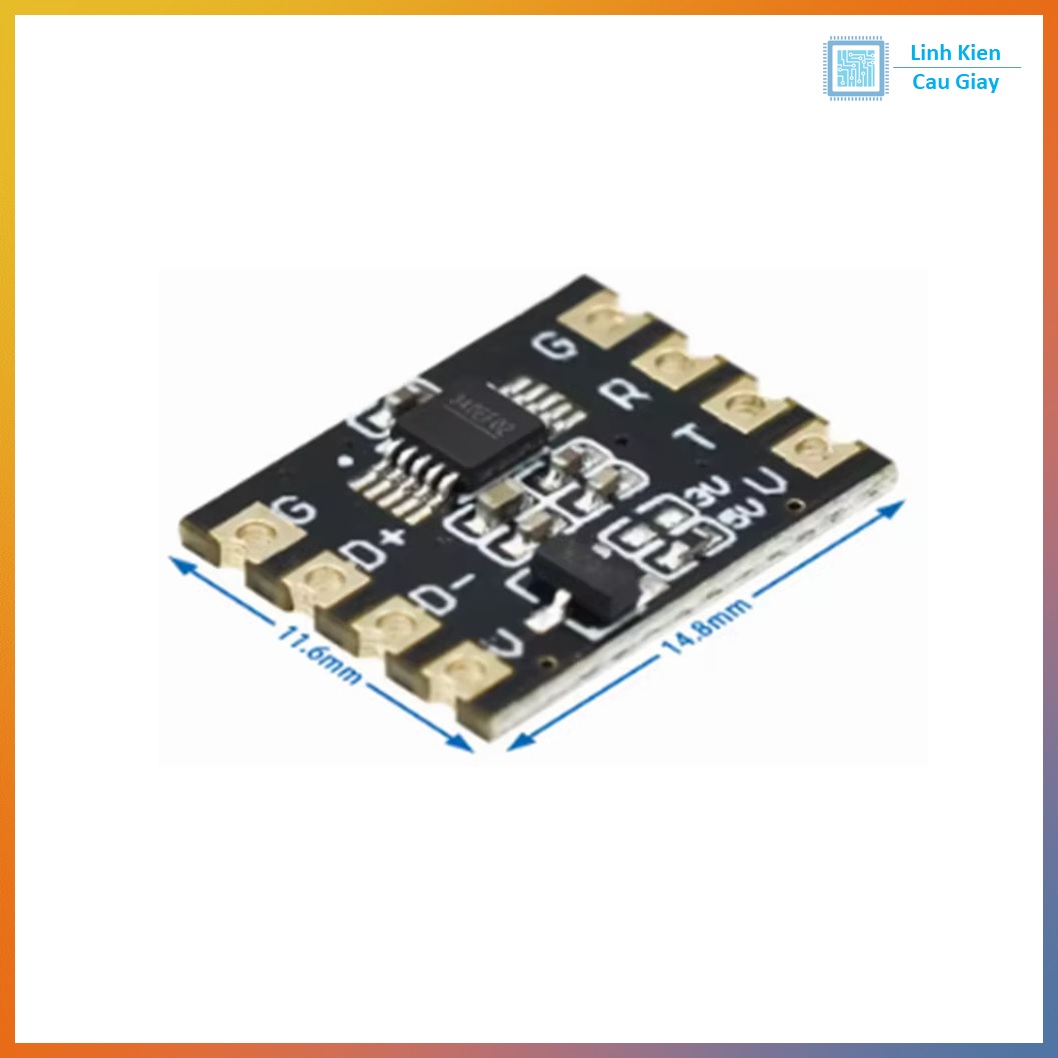

Phiên bản CH340 (WCH): Giá thành tiết kiệm, phổ biến, dễ cài driver, đáp ứng hoàn hảo cho mọi nhu cầu học tập và chế tạo cơ bản[cite: 4].
Hỗ trợ mức điện áp kép 3.3V và 5V: Tương thích linh hoạt với cả vi điều khiển chạy mức logic 5V (như Arduino Uno, Pro Mini, PIC, 8051) lẫn các dòng vi điều khiển 3.3V hiện đại (ESP8266, ESP32, STM32) mà không sợ cháy chip[cite: 4].
Tích hợp đèn LED báo trạng thái: Gồm 3 đèn LED thông minh hiển thị trực quan: LED nguồn (PWR), LED truyền dữ liệu (TXD), LED nhận dữ liệu (RXD) giúp bạn kiểm tra đường truyền nhanh chóng.
Bảo vệ chống quá dòng: Tích hợp cầu chì tự phục hồi (Resettable Fuse) trên bo mạch, tự động ngắt khi có sự cố ngắn mạch, bảo vệ an toàn cho cổng USB máy tính của bạn[cite: 4].

Ứng dụng

Nạp firmware và code vi điều khiển: Nạp chương trình cho Arduino Pro Mini, các module wifi ESP8266 (ESP-01, ESP-12F), vi điều khiển ESP32, vi điều khiển ARM STM32, dòng vi điều khiển STC 8051.
Debug và xuất log hệ thống: Giao tiếp qua cổng COM ảo trên máy tính để đọc dữ liệu cảm biến, kiểm tra lỗi chương trình qua Serial Monitor của Arduino IDE, PuTTY, Tera Term, Hercules[cite: 4].
Cứu hộ và Unbrick thiết bị: Nạp lại ROM/firmware cho Router Wi-Fi, TV Box Android, đầu thu truyền hình vệ tinh, máy in 3D, máy bay điều khiển RC.
Giao tiếp ngoại vi: Kết nối máy tính trực tiếp với các module truyền thông công nghiệp: Module SIM/GSM, GPS Neo-6M/7M, Bluetooth HC-05/06, module LoRa, cảm biến vân tay.

Mạch đưa ra hàng rào đực cắm chuẩn 2.54mm dễ dàng cắm dây test:

Chân 5V: Chân cấp nguồn 5V DC lấy trực tiếp từ cổng USB máy tính[cite: 4].
Chân 3V3 (3.3V): Nguồn ra 3.3V DC được hạ áp từ IC tích hợp (dùng cho ESP8266, ESP32, STM32)[cite: 4].
Chân TXD: Chân truyền dữ liệu UART của module (kết nối đến chân RX của vi điều khiển/thiết bị)[cite: 4].
Chân RXD: Chân nhận dữ liệu UART của module (kết nối đến chân TX của vi điều khiển/thiết bị)[cite: 4].
Chân GND: Cực âm mass chung (bắt buộc phải nối chung GND giữa mạch nạp và bo mạch đích)[cite: 4].
Chân DTR / RST (ở bản CP2102 6 chân hoặc CH340 có chân DTR): Chân tạo xung Reset tự động, cực kỳ tiện lợi khi nạp code cho Arduino Pro Mini hoặc NodeMCU mà không cần phải nhấn nút Reset thủ công trên bo mạch[cite: 4].

Hướng dẫn sử dụng

Bước 1: Cài đặt Driver
Với CP2102: Tải driver "CP210x USB to UART Bridge VCP Drivers" từ trang chủ Silicon Labs (hầu hết Windows 10/11 tự nhận dạng ngay khi cắm)[cite: 4].
Với CH340: Tải bộ cài "CH341SER.EXE" từ trang chính thức của WCH, mở phần mềm và nhấn "INSTALL"[cite: 4].
Sau khi cài đặt, vào Device Manager -> Ports (COM & LPT), nếu xuất hiện tên cổng (ví dụ: Silicon Labs CP210x... COM3 hoặc USB-SERIAL CH340 COM4) là máy tính đã nhận mạch thành công[cite: 4].
Bước 2: Nguyên tắc đấu dây (Nguyên tắc chéo TX-RX)
- Chân TXD của module nạp nối với chân RXD của vi điều khiển[cite: 4].
- Chân RXD của module nạp nối với chân TXD của vi điều khiển[cite: 4].
- Chân GND của module nạp nối với chân GND của vi điều khiển (Bắt buộc để đồng bộ mức logic điện áp)[cite: 4].
- Chân VCC (3.3V hoặc 5V): Cấp đúng mức điện áp của thiết bị đích. Lưu ý: Đối với ESP8266, ESP32, STM32 chỉ được cấp chân 3.3V, không được cấp nhầm 5V gây cháy IC.
