USB to COM/TTL CH340G – USB to Serial UART Converter Module

Mô tả sản phẩm

Module USB to TTL CH340G giúp máy tính kết nối với thiết bị qua cổng UART TTL.
Chip CH340G nổi tiếng với độ ổn định cao, cài đặt driver đơn giản, hoạt động tốt trên nhiều hệ điều hành.
Module hỗ trợ cả nguồn 3.3V và 5V, phù hợp cho nhiều loại vi điều khiển.

Ứng dụng

• Nạp code, debug cho Arduino, ESP8266, ESP32, STM32, AVR.

• Giao tiếp với module GPS, GSM, RFID, cảm biến.

• Kết nối UART với router, thiết bị nhúng, máy CNC.

• Công cụ nghiên cứu, học tập IoT, lập trình nhúng.

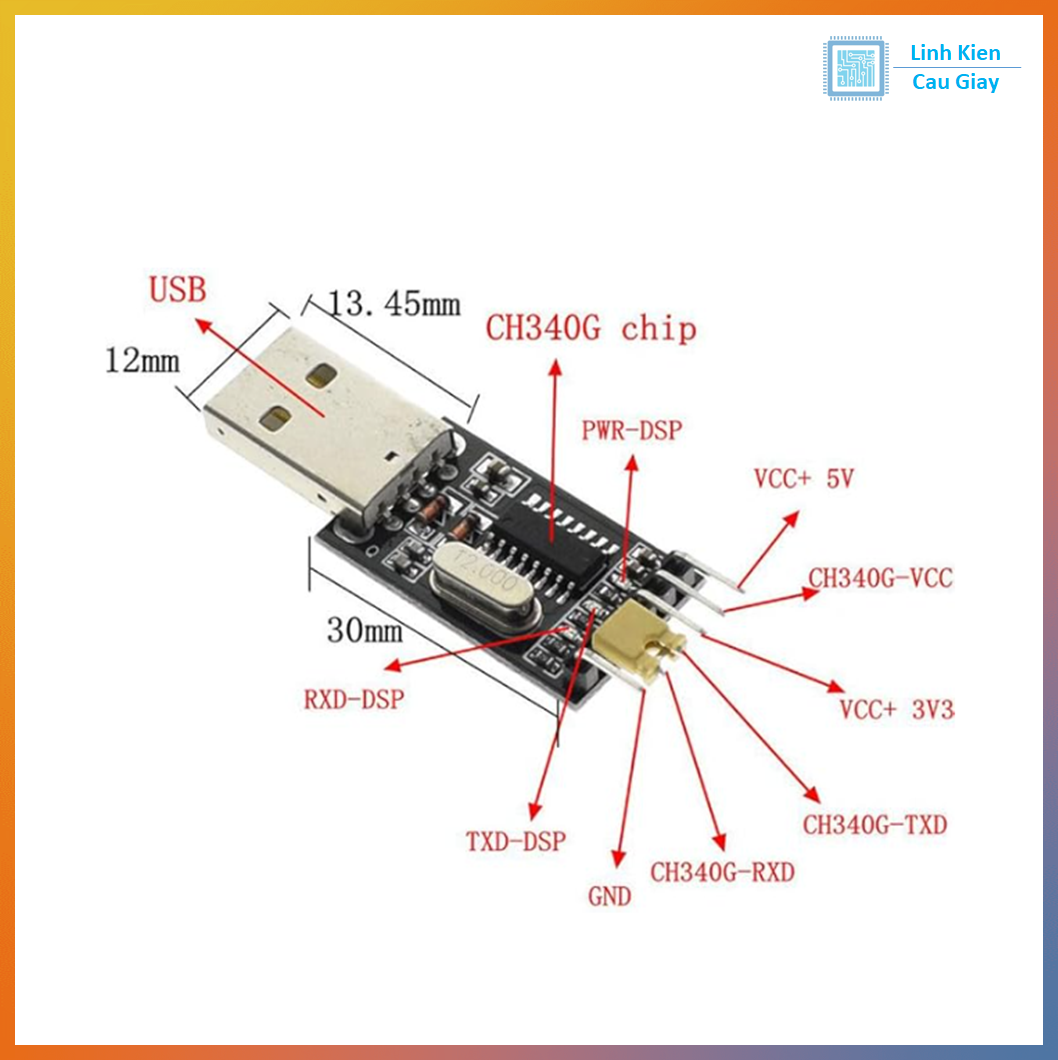

Sơ đồ chân

• 3V3: Nguồn 3.3V (tùy chọn).

• 5V: Nguồn 5V từ cổng USB.

• TXD: Truyền dữ liệu (nối đến RX của thiết bị).

• RXD: Nhận dữ liệu (nối đến TX của thiết bị).

• GND: Mass chung.

• DTR: Reset tự động (hữu ích khi nạp code ESP8266/ESP32).

Thông số kĩ thuật

• Chip: CH340G (WCH – WinChipHead).

• Điện áp hỗ trợ: 3.3V hoặc 5V.

• Giao tiếp: UART TTL (TX, RX, GND, DTR).

• Tốc độ baud: 1200bps ~ 115200bps (hỗ trợ lên đến 2Mbps).

• Tương thích: Windows XP/7/8/10/11, Linux, MacOS.

• Cổng kết nối: USB 2.0 (chuẩn A).

• Kích thước: ~ 45mm x 17mm.

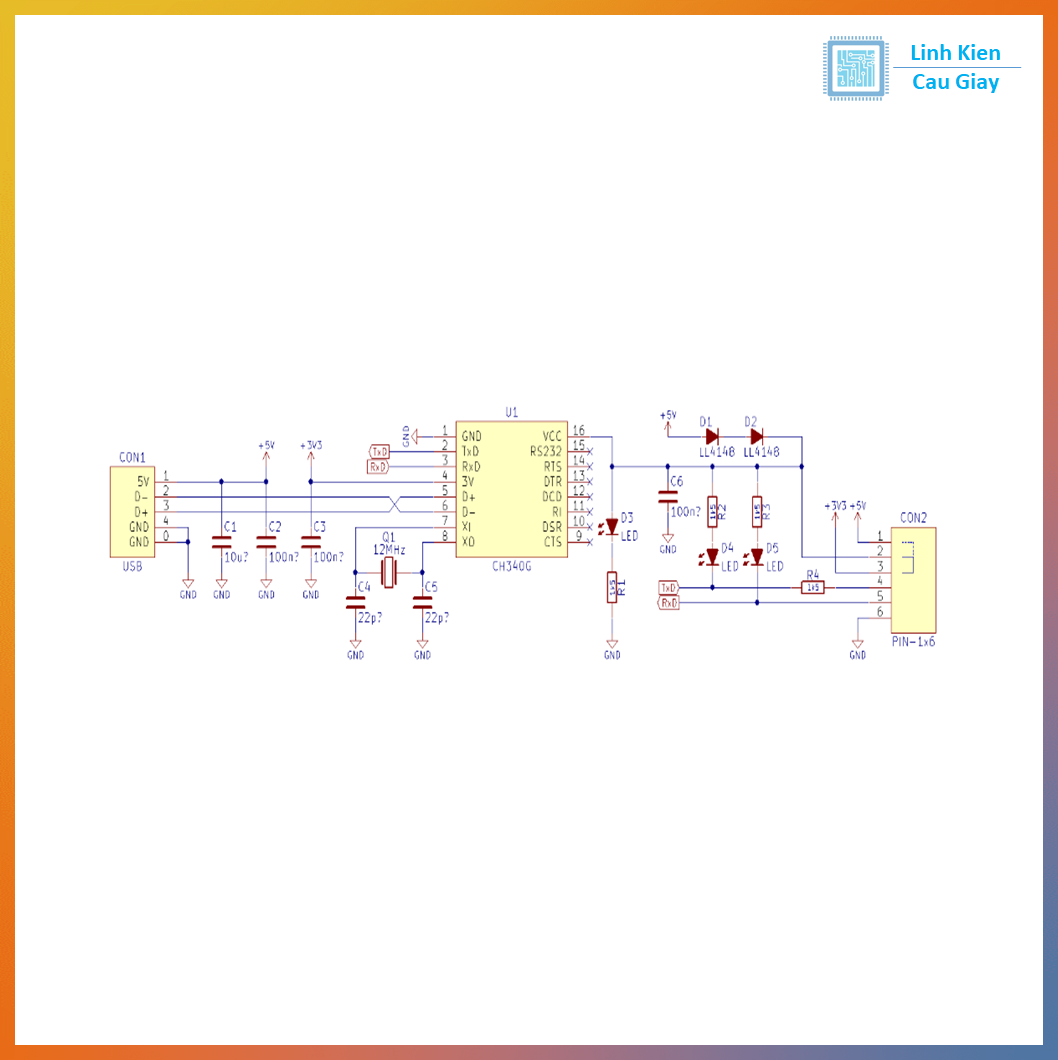

Schematic:CH340

Hướng dẫn sử dụng

• Cắm module vào máy tính, cài driver CH340 (nếu chưa có).

• Kết nối TX ↔ RX, RX ↔ TX, GND ↔ GND, cấp nguồn 3.3V/5V theo thiết bị.

• Chọn đúng COM Port trong Arduino IDE, Putty, Serial Monitor.

• Nạp code hoặc theo dõi dữ liệu UART.

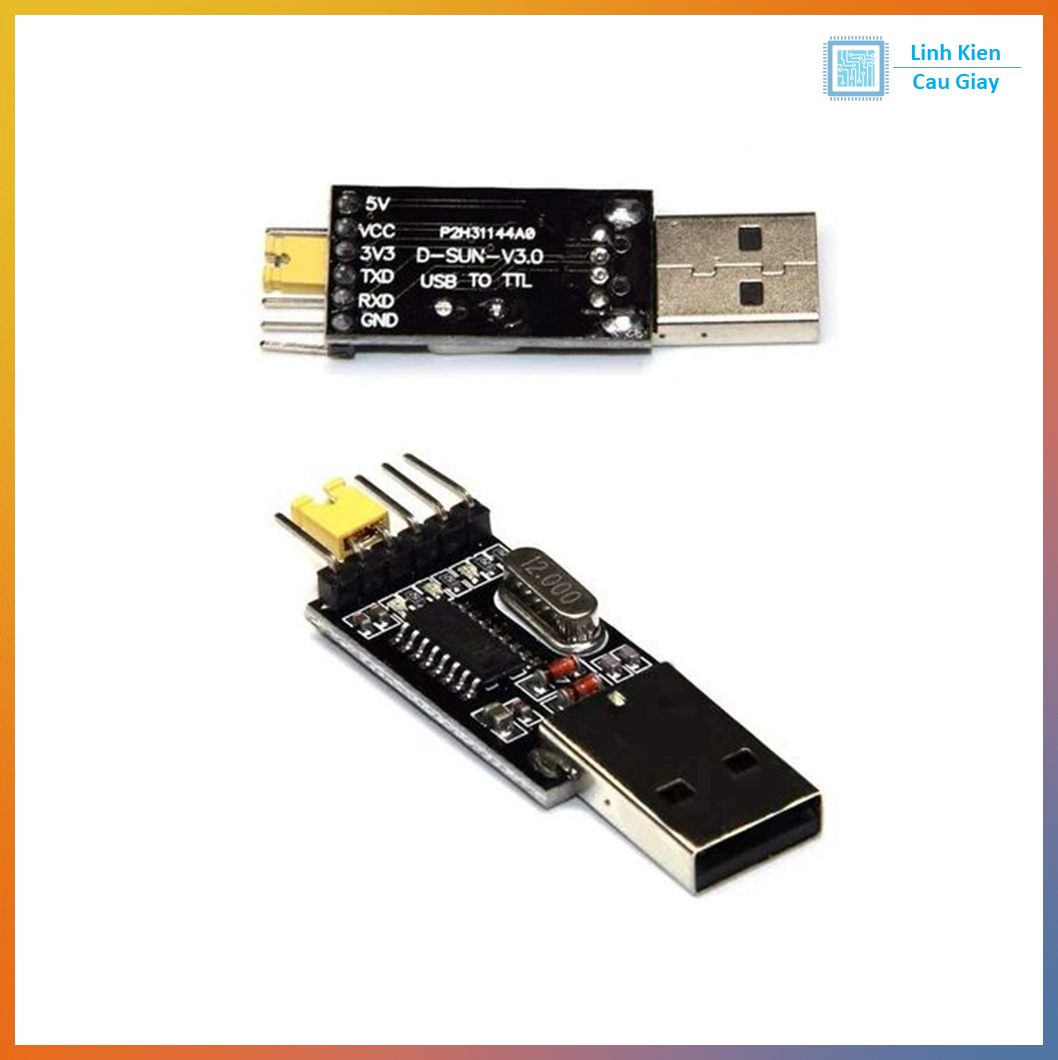

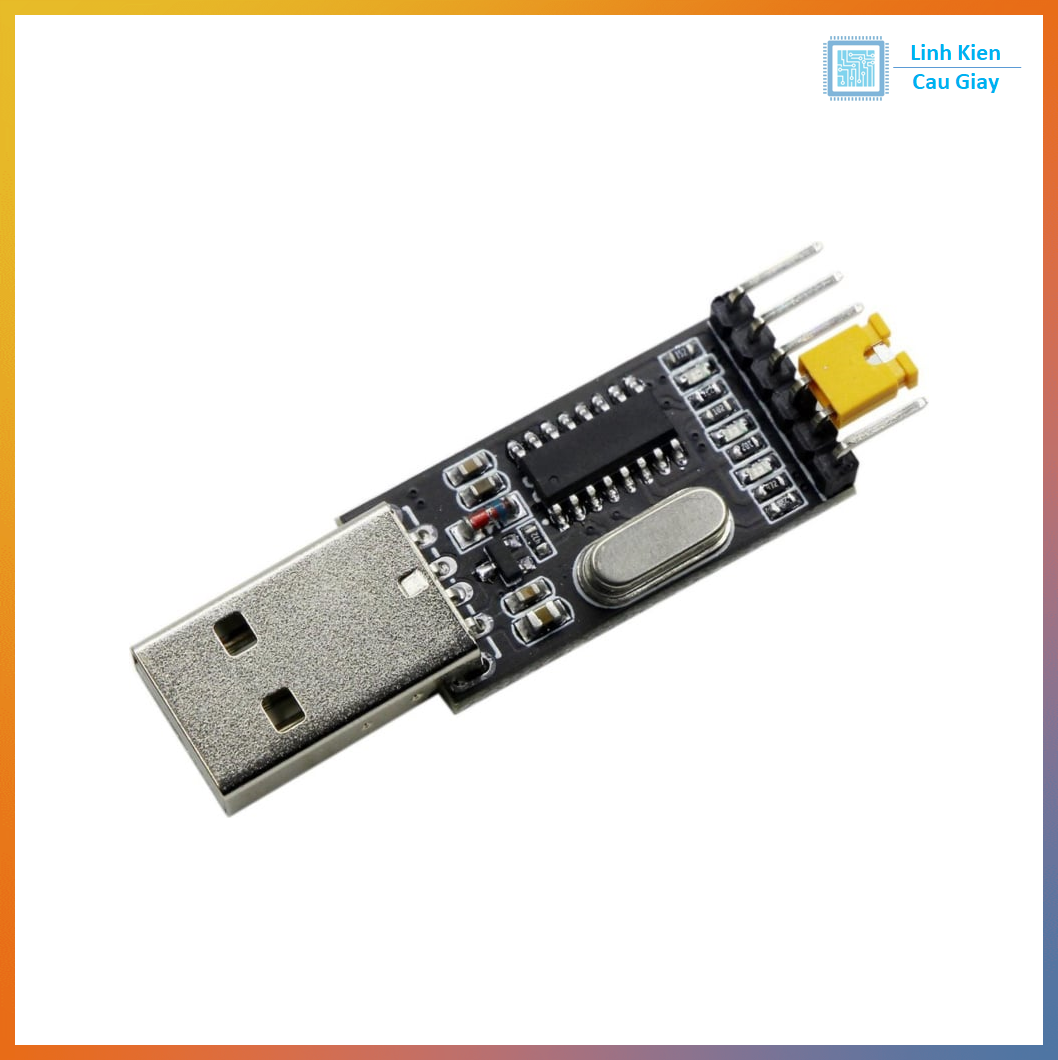

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
