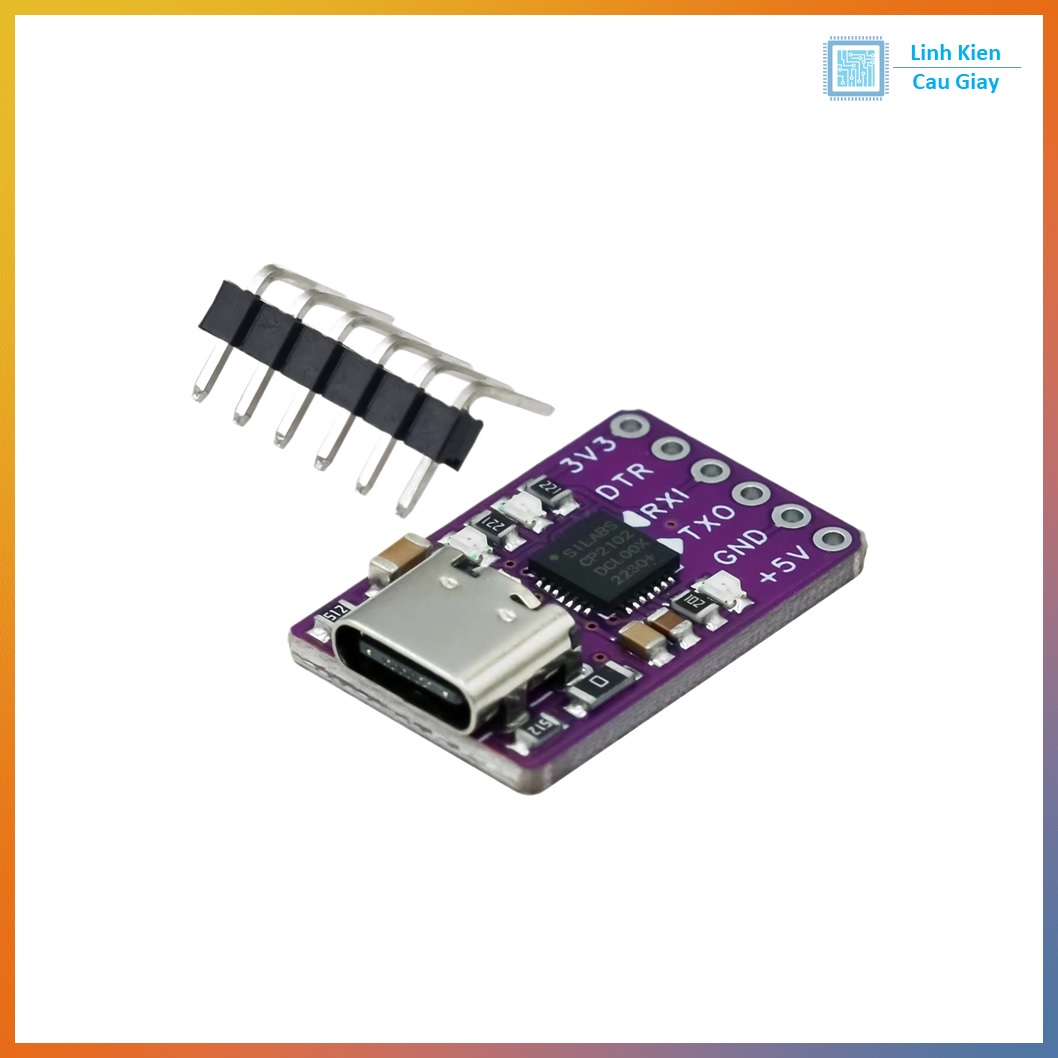

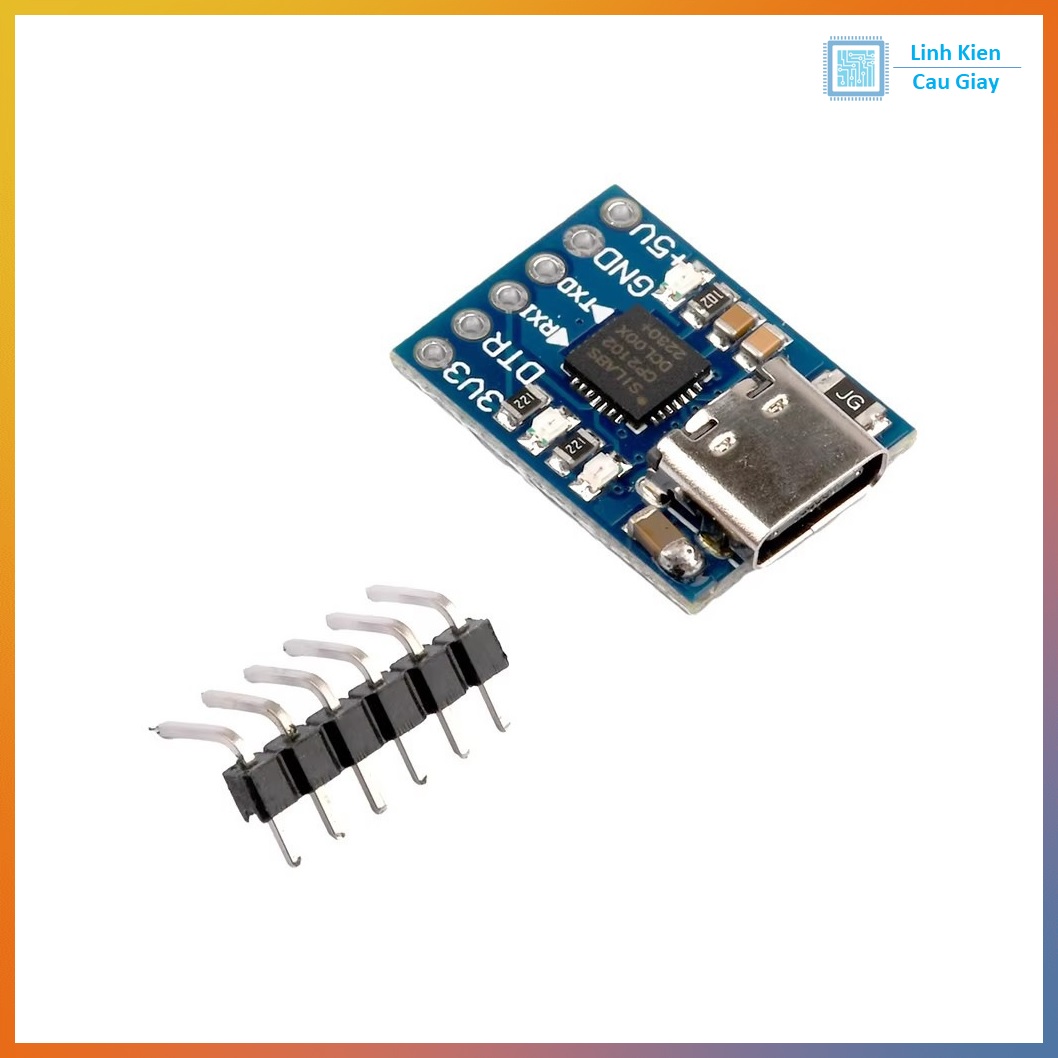

Module chuyển USB Type-C sang TTL UART CP2102

Module chuyển USB Type-C sang TTL UART CP2102

(Mã SP:PVN6067)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

50.000₫

Mô tả :

Tiếng Việt: Mạch nạp Type-C CP2102, USB Type-C to TTL, Module CP2102 Type-C, Mạch nạp ESP32 Type-C, USB to Serial CP2102.
Tiếng Anh: USB Type-C to TTL CP2102, CP2102 Type-C Module, USB UART Converter Type-C.

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module chuyển USB Type-C sang TTL UART CP2102

Mô tả sản phẩm

Sở hữu cổng kết nối USB Type-C hiện đại, chống cược ngược và cực kỳ chắc chắn, Module chuyển đổi USB Type-C sang TTL UART CP2102 giải quyết hoàn toàn tình trạng gãy chân cắm Micro-USB thường gặp ở các dòng mạch nạp thế hệ cũ. Tích hợp chip chính hãng Silicon Labs CP2102, sản phẩm mang lại tốc độ truyền dữ liệu ổn định, độ trễ cực thấp và tương thích hoàn hảo với mọi hệ điều hành từ Windows, macOS đến Linux.

1. Đặc điểm nổi bật

Cổng giao tiếp USB Type-C hiện đại: Cắm đảo chiều tiện lợi, thiết kế chân hàn gia cố chắc chắn trên bo mạch, hạn chế tối đa hiện tượng lỏng lẻo hay bong tróc cổng kết nối sau thời gian dài sử dụng.
Chip CP2102 chính hãng: Xử lý tín hiệu mượt mà, không bị mất gói tin (drop packet) khi truyền tải dữ liệu tốc độ cao qua cổng COM ảo.
Hỗ trợ đa mức điện áp (3.3V và 5V): Cho phép linh hoạt kết nối với cả vi điều khiển chạy nguồn 5V truyền thống (Arduino Uno, Pro Mini) lẫn các dòng chip IoT hiện đại chạy 3.3V (ESP8266, ESP32, STM32).
Tích hợp đèn LED báo trạng thái: Gồm 3 đèn LED trực quan hiển thị nguồn (PWR), truyền dữ liệu (TXD) và nhận dữ liệu (RXD).

Ứng dụng

Nạp code, flash firmware cho các dòng bo mạch vi điều khiển: Arduino Pro Mini, ESP-01, ESP8266, ESP32, STM32, STC 8051.
Debug, đọc dữ liệu log hệ thống qua Serial Monitor trên máy tính (Arduino IDE, PuTTY, Tera Term).
Kết nối máy tính với các module ngoại vi: Module GPS, SIM900/A7670C, cảm biến, thiết bị công nghiệp hỗ trợ chuẩn UART.
Cứu hộ (unbrick), nâng cấp phần mềm cho Router, TV Box, thiết bị điện tử dân dụng.

Sơ đồ chân

5V: Ngõ ra nguồn 5V DC lấy trực tiếp từ cổng USB máy tính.
3.3V: Ngõ ra nguồn 3.3V DC ổn định từ IC hạ áp trên mạch.
TXD: Chân truyền dữ liệu UART (nối với chân RXD của vi điều khiển đích).
RXD: Chân nhận dữ liệu UART (nối với chân TXD của vi điều khiển đích).
GND: Chân Mass / Cực âm chung (bắt buộc nối chung với thiết bị).
DTR / RST: Chân tạo xung reset tự động hỗ trợ nạp code mượt mà cho một số dòng mạch không cần bấm nút thủ công.

Thông số kĩ thuật

Thông số kỹ thuật	Chi tiết
Chip điều khiển	CP2102 (Silicon Labs)
Cổng kết nối PC	USB Type-C (Cắm đảo chiều tiện lợi)
Điện áp hoạt động	5V DC (từ cổng USB)
Mức logic tín hiệu	Chuẩn TTL 3.3V (chịu được tín hiệu 5V ở một số chân)
Tốc độ Baud	Từ 300 bps đến 1.5 Mbps
Hệ điều hành tương thích	Windows XP / 7 / 8 / 10 / 11, macOS, Linux
Kích thước bo mạch	Thiết kế nhỏ gọn dạng thanh dài tiện dụng

Hướng dẫn sử dụng

Cài đặt Driver: Tải và cài đặt bộ driver "CP210x USB to UART Bridge VCP Drivers" từ trang chủ Silicon Labs (Windows 10/11 thường tự nhận diện và cài đặt tự động). Kiểm tra cổng COM xuất hiện trong Device Manager.
Đấu nối dây tín hiệu:
- Nối chân TXD của module với chân RXD của thiết bị đích.
- Nối chân RXD của module với chân TXD của thiết bị đích.
- Nối chung chân GND của cả hai thiết bị.
- Cấp nguồn VCC (3.3V hoặc 5V tùy thuộc vào định mức của vi điều khiển mục tiêu).
Sử dụng: Kết nối cáp Type-C từ máy tính vào module, chọn đúng cổng COM trên phần mềm lập trình để bắt đầu nạp code hoặc truyền nhận dữ liệu.
