Module giao tiếp kỹ thuật số CD74HC4067 Cmos 16 Kênh

Module giao tiếp kỹ thuật số CD74HC4067 Cmos 16 Kênh

(Mã SP:PVN5198)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

12.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

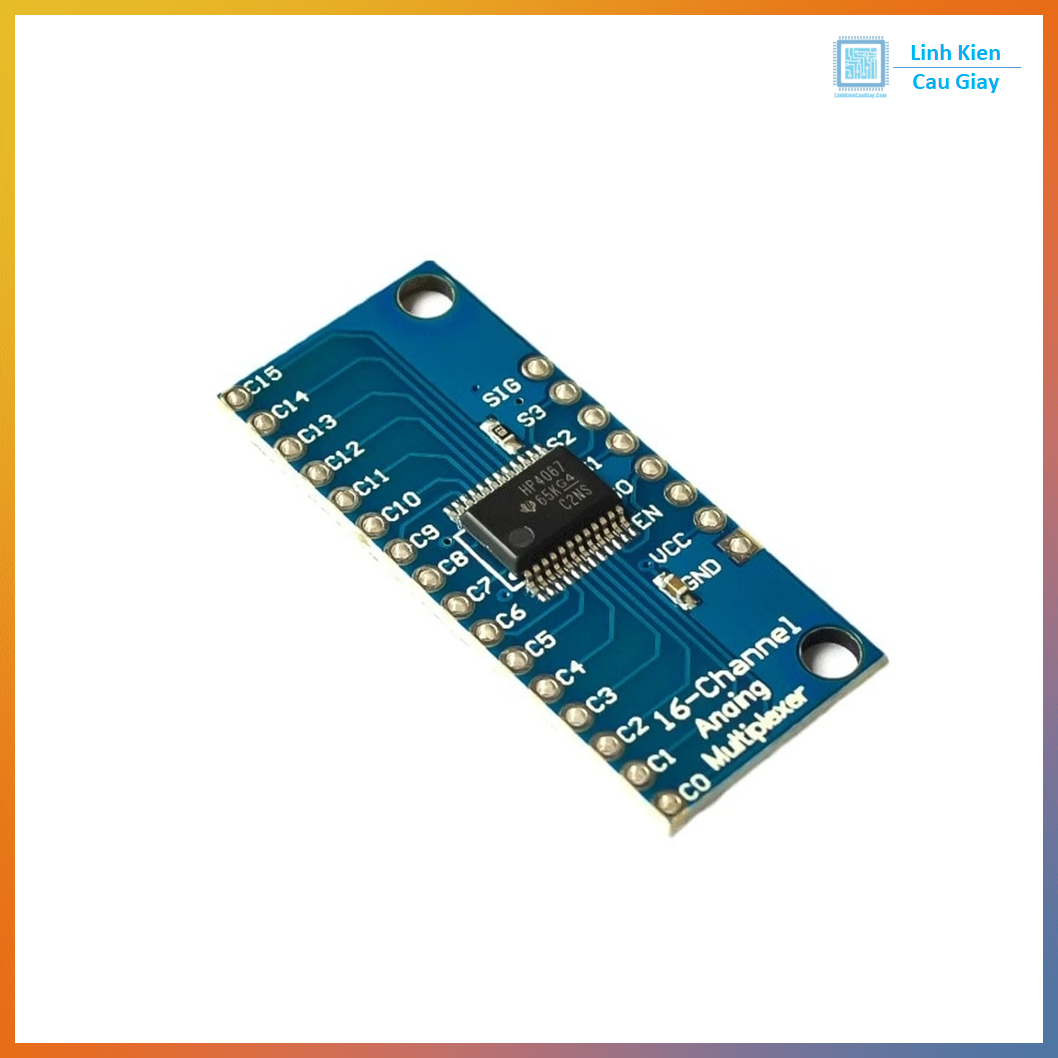

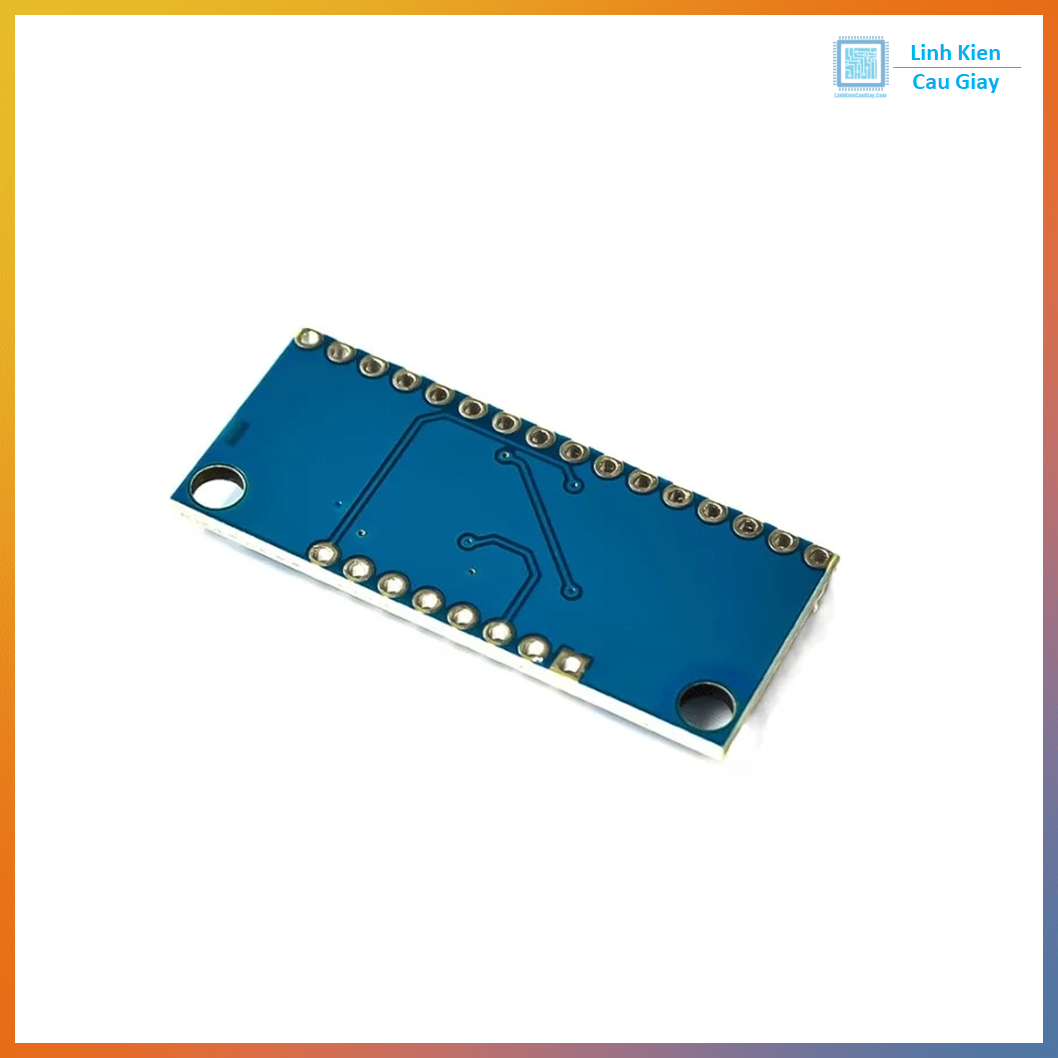

Module CD74HC4067 mở rộng 16 kênh analog/digital

Mô tả sản phẩm

CD74HC4067 là bộ chọn kênh (multiplexer) / phân kênh (demultiplexer) 16 ngõ dạng CMOS, cho phép bạn gom 16 tín hiệu về 1 chân (hoặc ngược lại). Module tích hợp sẵn mạch kéo ra header, dễ đấu nối với Arduino, ESP32, STM32, Raspberry Pi… Hoạt động được với tín hiệu analog hoặc digital, rất hữu ích khi cần mở rộng số kênh đọc cảm biến, quét phím, LED, lựa chọn tín hiệu mà vẫn tiết kiệm chân I/O.

Ứng dụng

Mở rộng kênh đọc cảm biến analog (nhiệt độ, quang, chiết áp…).
Quét ma trận phím/LED, chọn nguồn tín hiệu, chọn kênh ADC/DAC.
Hệ thống đo lường nhiều kênh, robot, IoT, lab giáo dục.
Chuyển mạch tín hiệu mức logic/dải điện áp thấp.

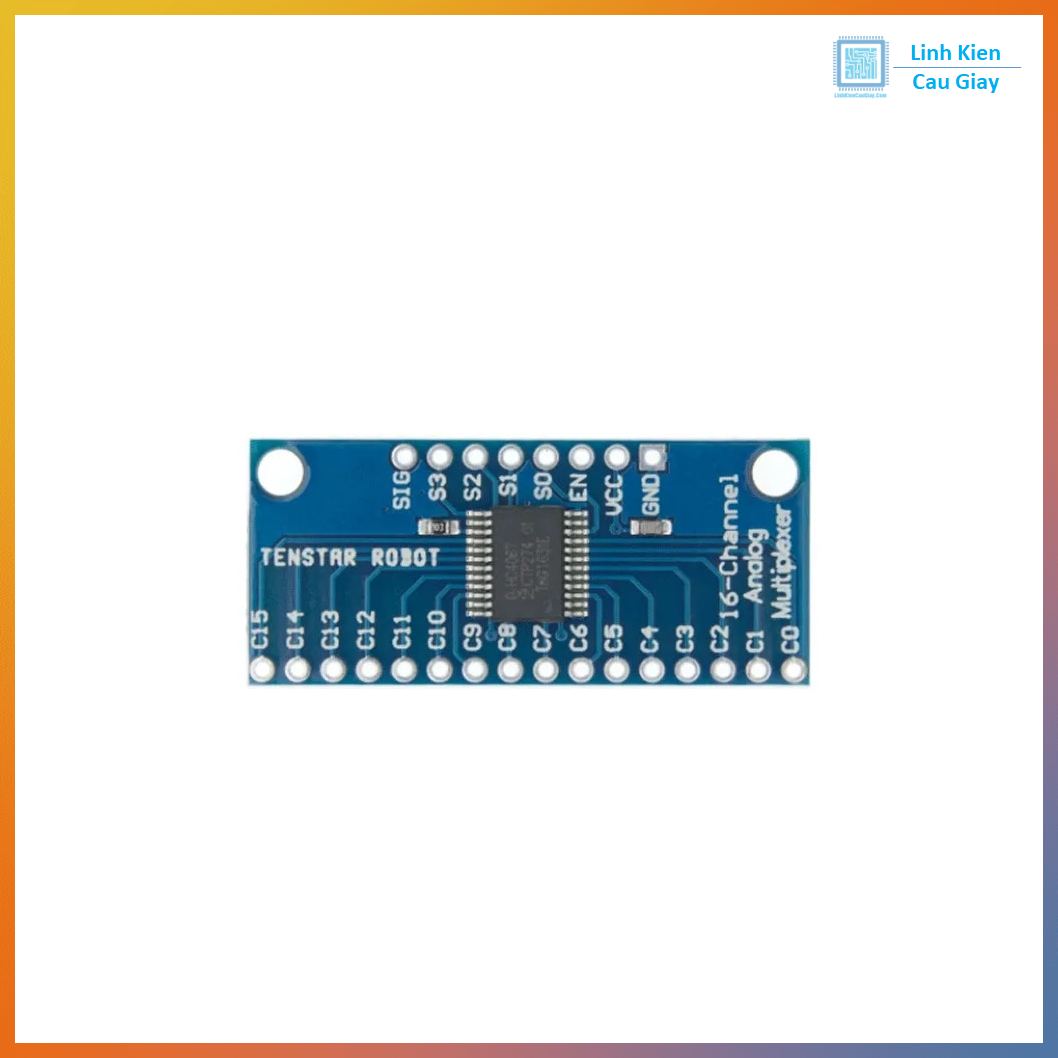

Sơ đồ chân

SIG (COM): Chân chung (vào/ra) nối về ADC/Digital pin của MCU.
S0, S1, S2, S3: 4 chân chọn kênh (LSB→MSB).
EN / E: Enable mức LOW hoạt động (kéo HIGH để ngắt).
C0–C15: 16 kênh vào/ra riêng lẻ.
VCC: 2–6V (thường dùng 5V hoặc 3.3V).
GND: Mass chung.

Thông số kĩ thuật

IC chính: Texas/ TI CD74HC4067 (CMOS).
Số kênh: 16
Điện áp hoạt động: 2.0–6.0V (phổ biến 3.3V/5V).
Mức logic S0–S3/EN: tương thích VCC.
Dải tín hiệu: Analog/Digital trong phạm vi 0→VCC.
Dòng qua mỗi kênh: vài mA (khuyến nghị tín hiệu mức nhỏ/ADC).
Tốc độ chuyển mạch: hàng trăm kHz cho tín hiệu thấp tần.

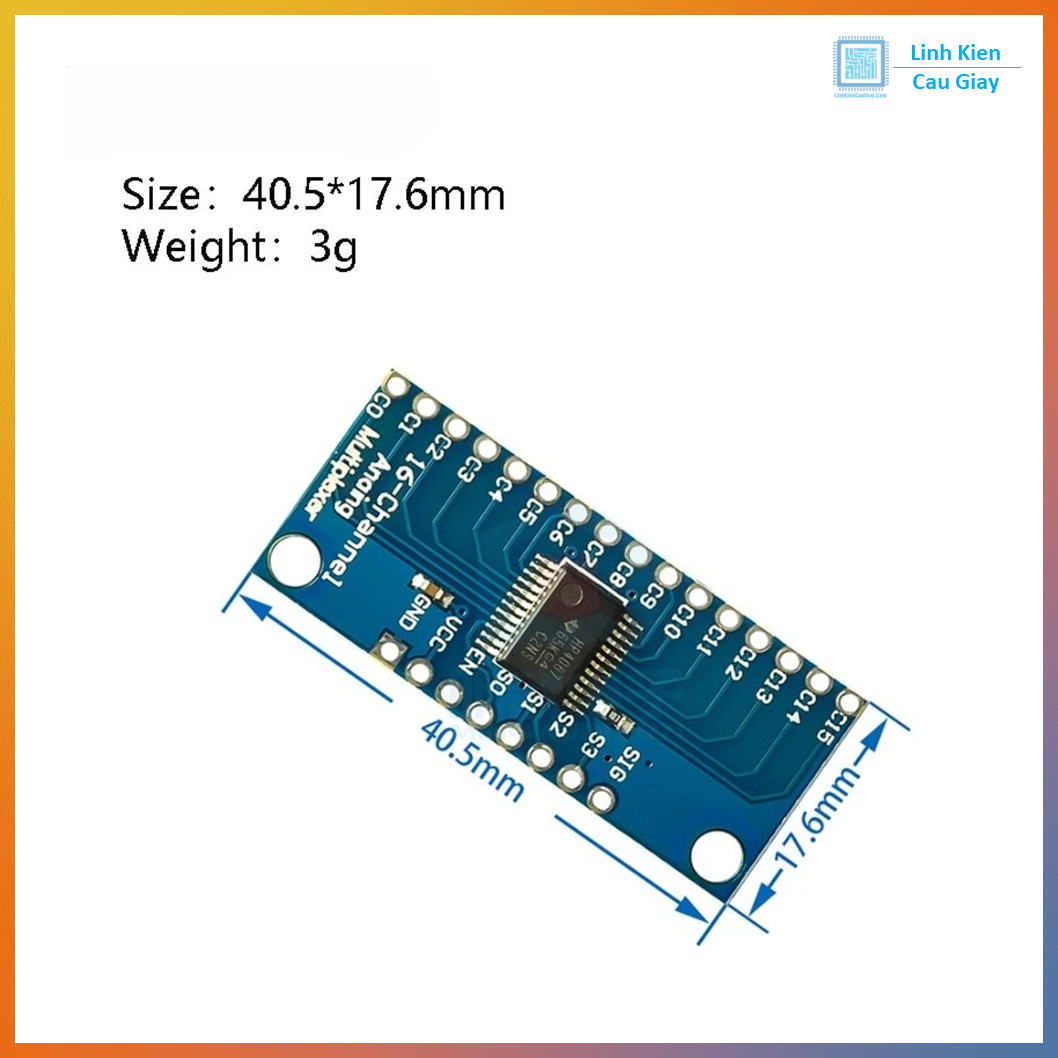

Kích thước module: 40.5 * 17.6 mm

Lưu ý: 4067 không cách ly và không chịu dòng lớn – dùng cho tín hiệu điều khiển/đo lường.

Hướng dẫn sử dụng

Chân điều khiển (S0, S1, S2, S3): Nối với các chân digital của Arduino.
Chân tín hiệu (SIG): Nối với một chân analog input của Arduino (ví dụ: A0).
Chân nguồn (VCC): Nối với 5V của Arduino.
Chân nối đất (GND): Nối với GND của Arduino.
Các chân kênh (C0 - C15): Nối với các cảm biến, nút nhấn, hoặc các thiết bị khác bạn muốn đọc.
