Module mở rộng giao tiếp I2C Expander Multiplexer TCA9548A

Mô tả sản phẩm

TCA9548A cho phép tách một bus I2C thành tối đa 8 bus con (SD0/SC0 … SD7/SC7). Mỗi kênh hoạt động độc lập, giúp kết nối nhiều cảm biến cùng địa chỉ (ví dụ nhiều BME280, OLED 0x3C, MPU6050…) mà không xung đột. Chọn kênh bằng cách ghi “bitmask” tới địa chỉ I2C của chip (mặc định 0x70). Tương thích Arduino/ESP32/Raspberry Pi.

Lưu ý: mức logic các kênh không phải mạch chuyển mức độc lập—tất cả kênh nên chạy cùng VCC (3.3V hoặc 5V).

Ứng dụng

• Dùng nhiều cảm biến trùng địa chỉ trên cùng hệ thống.

• Tách bus I²C thành nhánh dài/ngắn để ổn định đường truyền.

• Bài lab, robot, trạm thời tiết đa điểm, tủ hiển thị nhiều OLED.

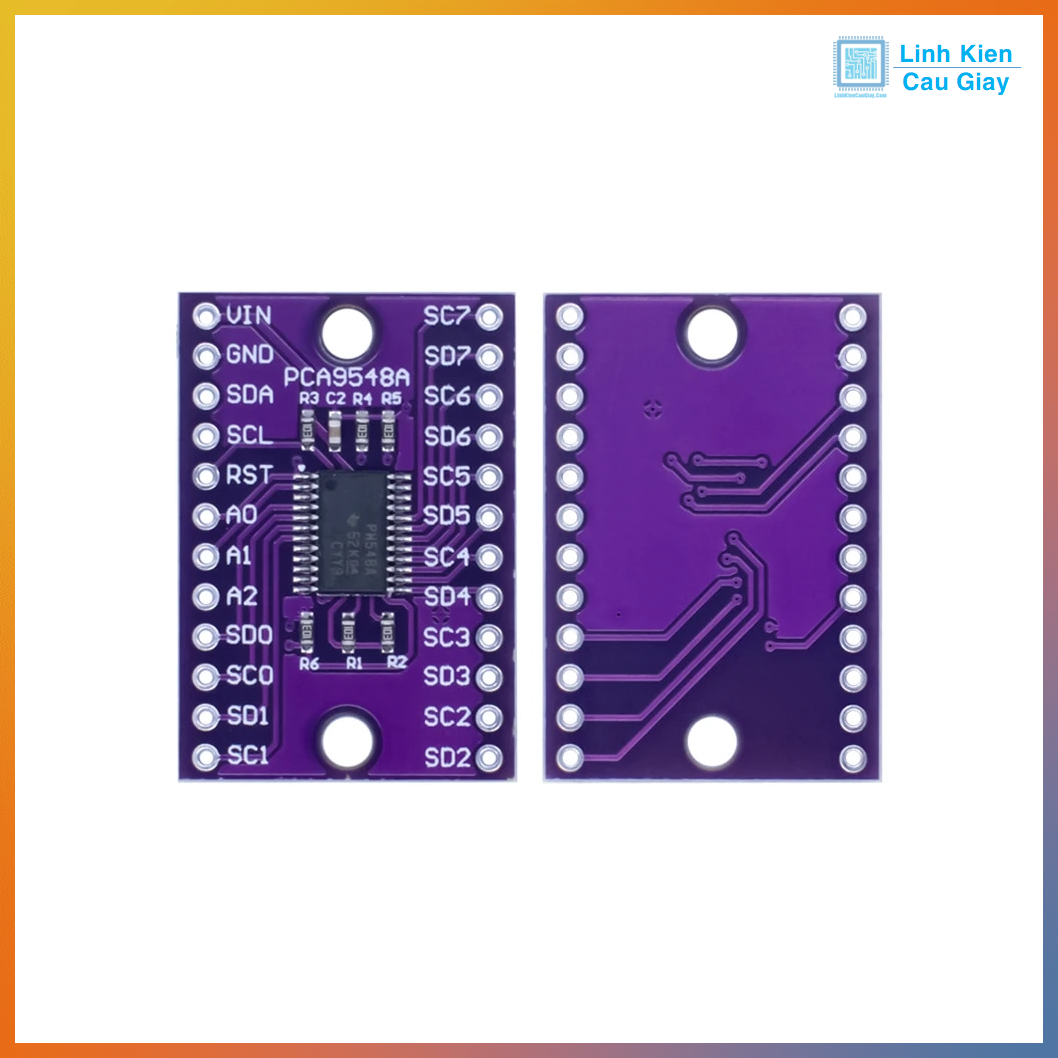

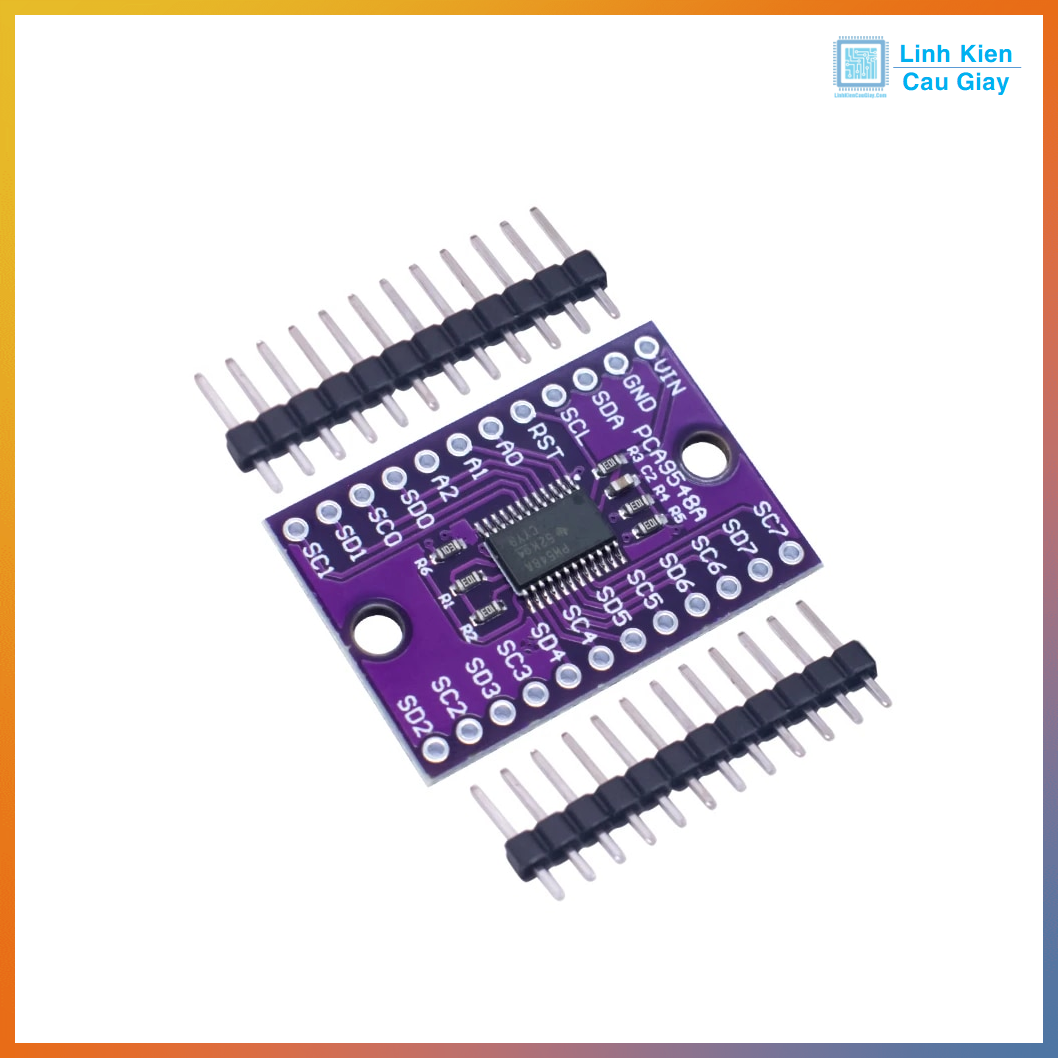

Sơ đồ chân

• VIN (3.3–5V), GND

• SCL, SDA (bus I2C chính tới MCU)

• RST (Reset, tích cực mức thấp)

• A0, A1, A2 – chọn địa chỉ (0x70–0x77) qua pad/jumper

• SD0/SC0 … SD7/SC7 – 8 kênh I2C ra thiết bị

Thông số kĩ thuật

• IC: TCA9548A (Texas Instruments)

• Nguồn làm việc: 3.3–5.0V

• Địa chỉ I2C: 0x70 mặc định, cấu hình 0x70–0x77 qua A0–A2

• Tốc độ I2C: up to 400 kHz (Fast-mode)

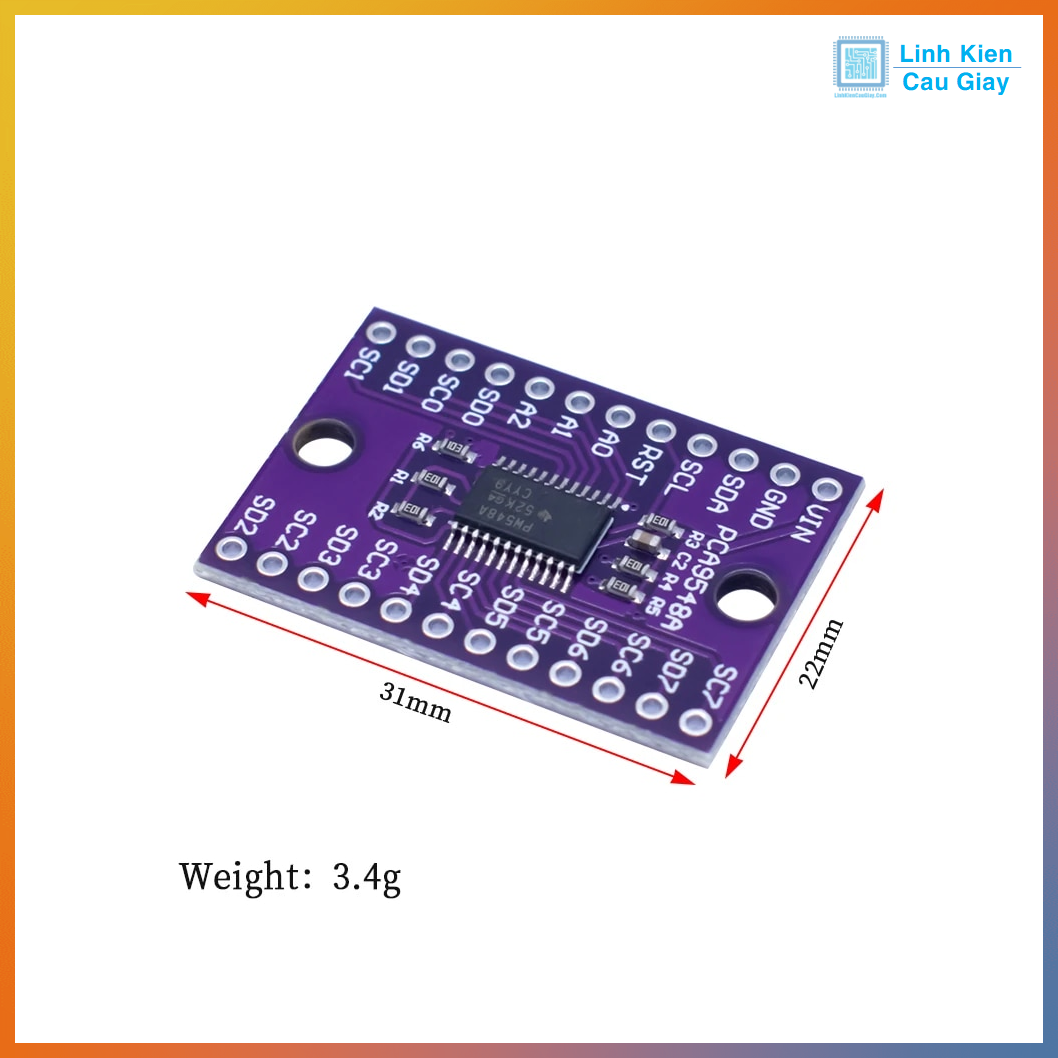

• Kích thước PCB (ảnh): khoảng 31 × 22 mm

Hướng dẫn sử dụng

• Kết nối VIN & GND (chọn 3.3V hoặc 5V theo hệ thống).

• Nối SCL/SDA tới MCU; tùy chọn RST (kéo lên VCC nếu không dùng).

• Đặt địa chỉ mong muốn bằng A0/A1/A2 (hàn pad/jumper).

• Ghi bitmask kênh tới địa chỉ TCA9548A:

  • Ví dụ mở kênh 2 (SD2/SC2) → ghi 0b00000100 (=0x04).

  • Có thể mở nhiều kênh cùng lúc bằng cách set nhiều bit.

• Sau đó dùng I2C như bình thường với thiết bị trên kênh đã chọn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
