Module TXS0108E 8 kênh chuyển mức logic 1.8v 3.3v 5v

Mô tả sản phẩm

2) Mô tả sản phẩm

Module TXS0108E sử dụng IC TXS0108E của Texas Instruments cho phép chuyển mức logic hai chiều (bidirectional) giữa các thiết bị có mức điện áp logic khác nhau.
Mỗi kênh có khả năng tự động phát hiện hướng truyền tín hiệu mà không cần cấu hình. Module này thường được dùng để giao tiếp giữa vi điều khiển 5V (như Arduino, Mega) và thiết bị 3.3V hoặc 1.8V (như ESP8266, ESP32, STM32, Raspberry Pi, cảm biến I²C/SPI).

Với 8 kênh độc lập, TXS0108E có thể truyền tín hiệu ổn định ở tốc độ cao mà vẫn đảm bảo an toàn cho vi điều khiển.

Ứng dụng

• Giao tiếp giữa Arduino (5V) và các module 3.3V / 1.8V.

• Chuyển đổi mức logic cho các giao tiếp I2C, SPI, UART, GPIO.

• Kết nối Raspberry Pi / ESP32 / STM32 với cảm biến, module 5V hoặc 3.3V.

• Ứng dụng trong các dự án IoT, robot, cảm biến môi trường, hệ thống điều khiển thông minh.

• Dùng trong mạch thí nghiệm, lập trình, học tập, nghiên cứu.

Sơ đồ chân

VB  ->  Nguồn logic cao (3.3V hoặc 5V)
VA  ->  Nguồn logic thấp (1.8V hoặc 3.3V)
A1-A8 ->  Các chân logic phía mức thấp
B1-B8 ->  Các chân logic phía mức cao
OE  ->  Chân Enable (bật module, HIGH để hoạt động)
GND ->  Mass chung cho cả hai hệ thống

Mỗi kênh:  A1 ↔ B1, A2 ↔ B2, ... A8 ↔ B8
Tự động phát hiện chiều tín hiệu (bidirectional)

Thông số kĩ thuật

• IC chính: TXS0108E (Texas Instruments)

• Số kênh: 8 kênh hai chiều (Bidirectional)

• Điện áp logic thấp (VA): 1.2V – 3.6V

• Điện áp logic cao (VB): 1.65V – 5.5V

• Tốc độ truyền: Lên tới 60 Mbps (TTL) / 2 Mbps (I²C)

• Chân điều khiển OE: Bật module khi ở mức HIGH

• Dòng tiêu thụ: <10 µA khi OE = LOW

• Bảo vệ ESD: ±15kV (air discharge)

• Kích thước: 25mm x 15mm

• Chân cắm: Chuẩn 2.54mm tiện gắn breadboard

• Trọng lượng: ~5g

Hướng dẫn sử dụng

• Cấp nguồn:

  • Cấp VA theo mức điện áp thấp (ví dụ 3.3V khi kết nối ESP32).

  • Cấp VB theo mức điện áp cao (ví dụ 5V khi kết nối Arduino).

  • Nối GND chung giữa hai thiết bị.

• Kích hoạt module:

  • Kéo OE lên mức HIGH (nối với VB hoặc qua điện trở 10kΩ).

• Kết nối tín hiệu:

  • Kết nối các tín hiệu giữa hai hệ thống qua các cặp chân A1↔B1, A2↔B2...

• Kiểm tra:

  • Gửi tín hiệu thử từ 2 vi điều khiển để xác nhận truyền thông đúng chiều.

• Lưu ý:

  • Phải có mass chung (GND).

  • Không dùng cho dòng tải lớn (chỉ cho tín hiệu logic).

  • Tránh cấp sai điện áp vượt định mức.

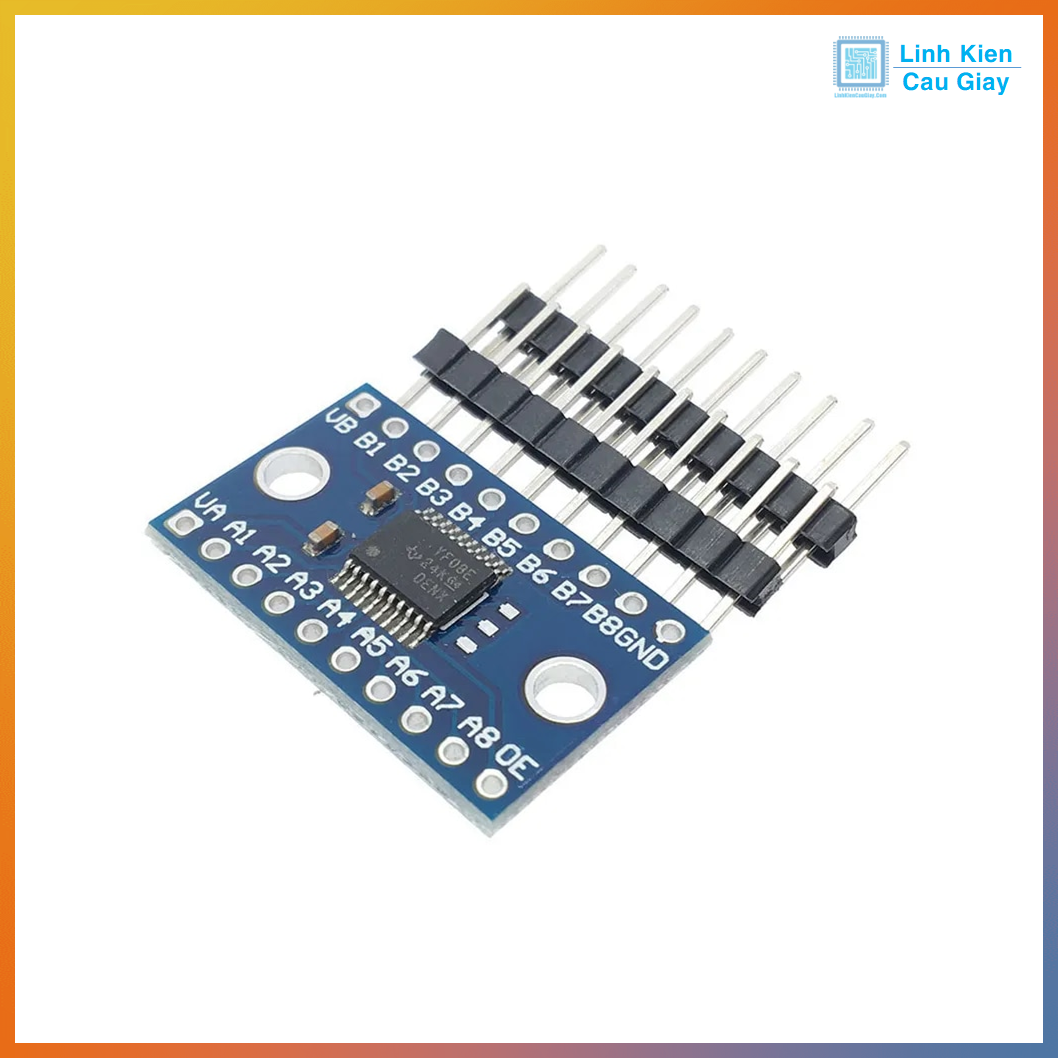

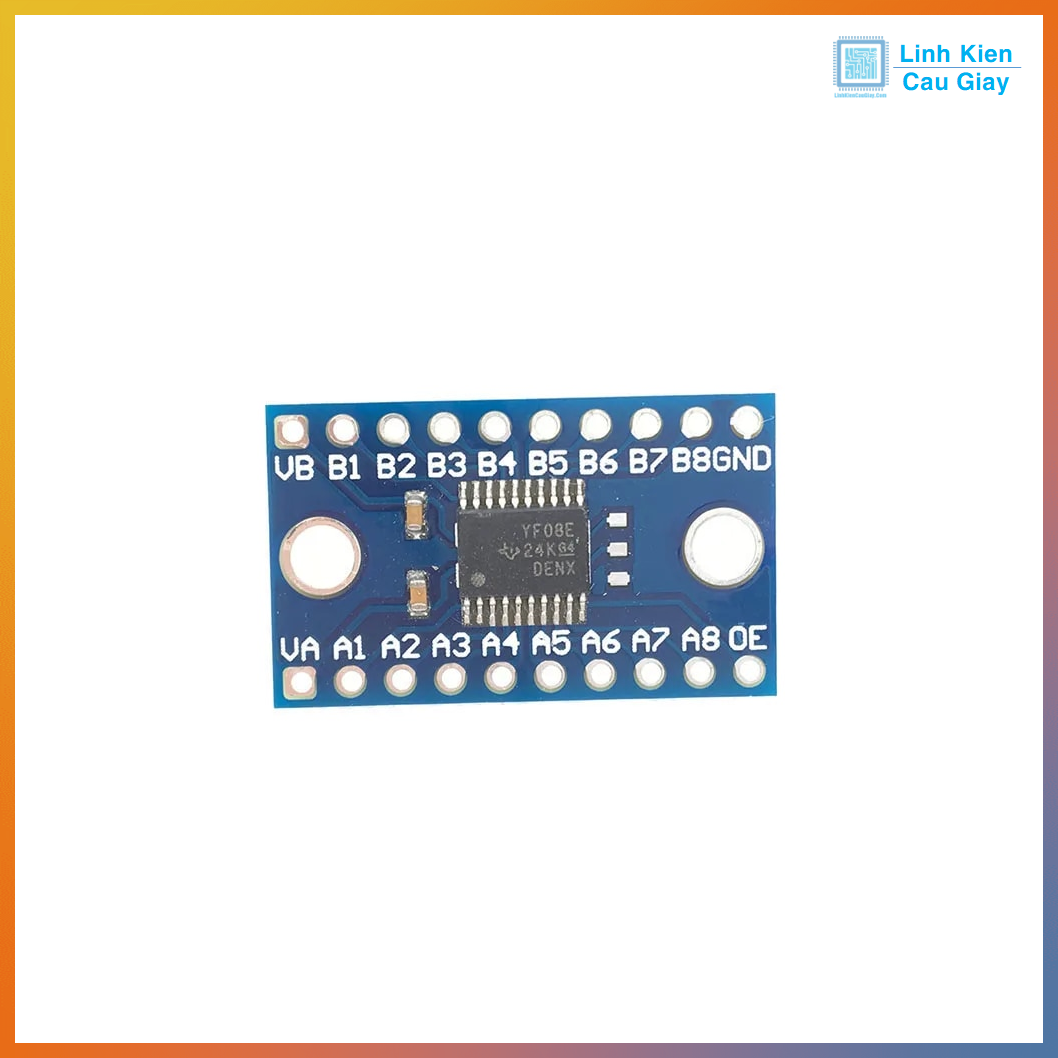

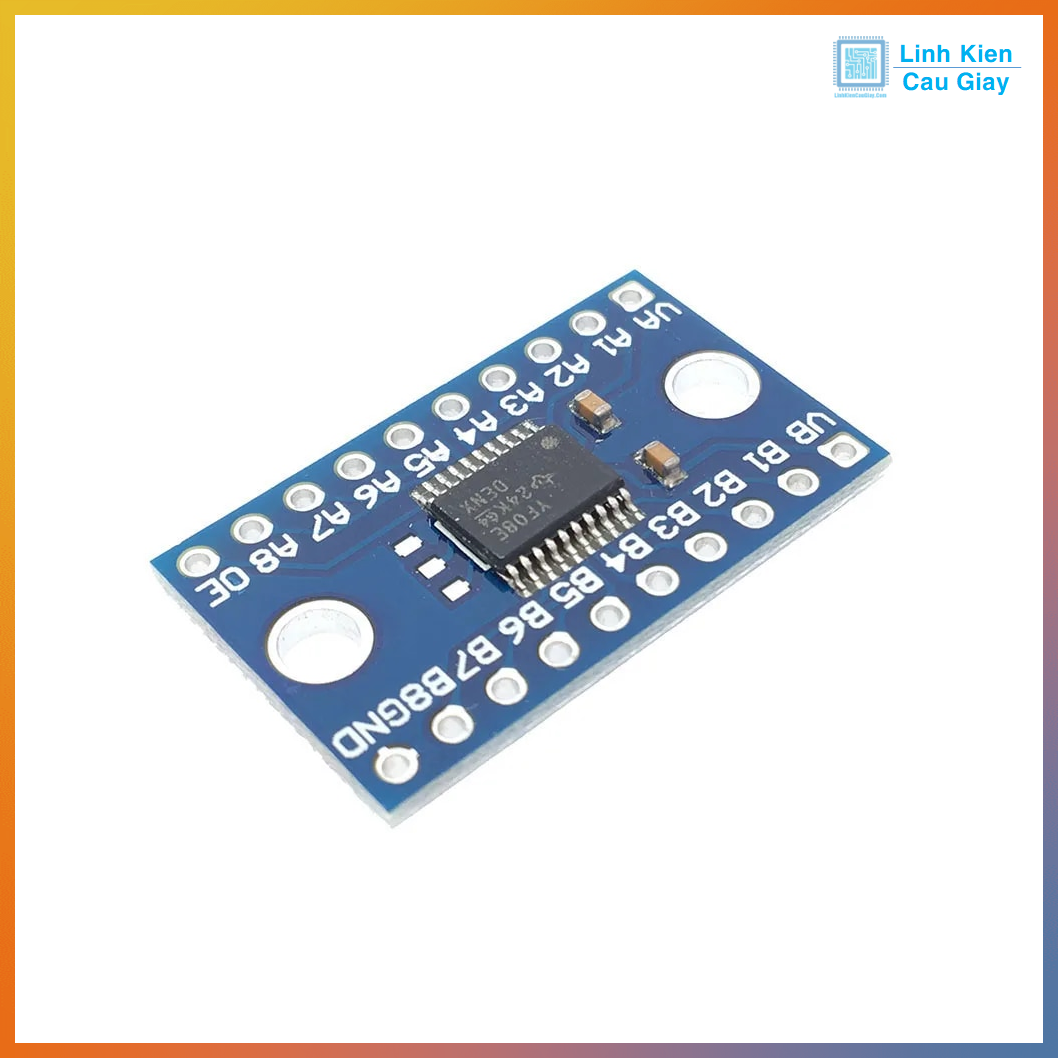

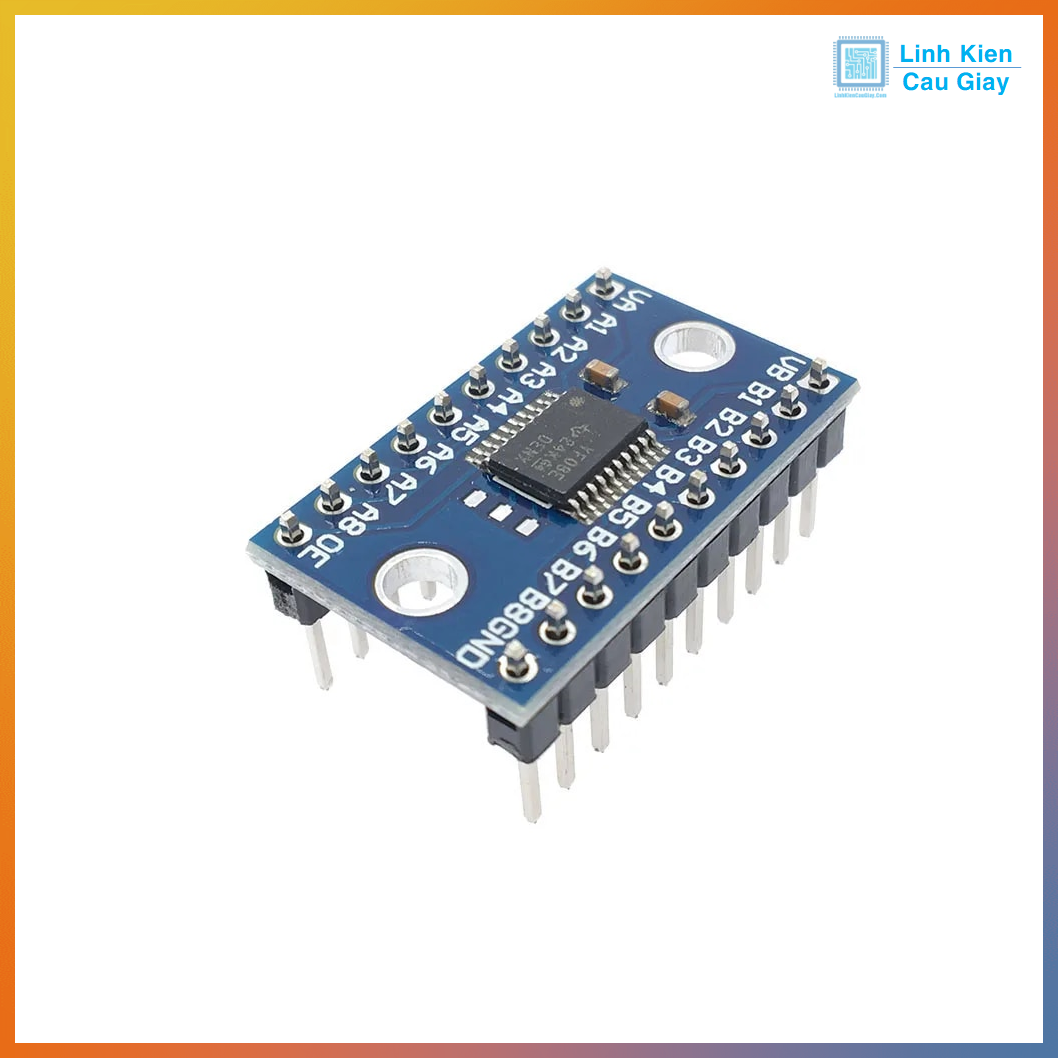

Hình ảnh
