Module RFID MFRC522 Mini 13.56MHz (SPI) – Đọc/Ghi Thẻ MIFARE S50 S70, Ultralight, NTAG213/215/216 – Tương Thích Arduino, ESP32, STM32

Mô tả sản phẩm

RC522 mini 13.56MHz là module RFID tần số cao (HF) dùng chip NXP MFRC522, kích thước nhỏ gọn, anten PCB tích hợp. Hỗ trợ đọc/ghi thẻ ISO14443A như MIFARE và NTAG, phù hợp làm điểm danh, khóa cửa, máy bán hàng mini, xác thực NFC cơ bản. Giao tiếp SPI, thư viện sẵn có, cắm là chạy với Arduino/ESP32/STM32.

Ứng dụng

• Hệ thống điểm danh/kiểm soát ra vào, khóa điện tử.

• Kiosk mini, máy bán hàng, mượn trả thiết bị.

• Robot/IoT nhận diện thẻ, anti-fake/serial hóa sản phẩm.

• Dự án STEM và dạy học RFID/NFC cơ bản.

Sơ đồ chân

• VCC: 3.3V (khuyến nghị 3.3V; tránh 5V trực tiếp).

• GND: mass chung.

• RST: reset module.

• SDA/SS: chip select SPI.

• SCK: xung SPI.

• MOSI: dữ liệu vào từ MCU.

• MISO: dữ liệu ra về MCU.

• IRQ: ngắt (tuỳ dùng).
  Gợi ý Arduino UNO phổ biến: SDA→D10, SCK→D13, MOSI→D11, MISO→D12, RST→D9 (có thể đổi chân SS/RST tuỳ code).

Thông số kĩ thuật

• Chip: MFRC522; tần số 13.56MHz.

• Chuẩn thẻ: ISO/IEC 14443A – MIFARE Classic S50/S70, Ultralight/Ultralight-C, NTAG213/215/216.

• Giao tiếp: SPI (tốc độ đến ~10Mbps).

• Điện áp hoạt động: 3.3V, mức logic 3.3V.

• Dòng tiêu thụ: ~13–26mA (tuỳ chế độ).

• Khoảng cách đọc điển hình: 2–5 cm (phụ thuộc thẻ & anten).

• Kích thước: mini, tiết kiệm không gian; anten PCB tích hợp.

Hướng dẫn sử dụng

• Cấp 3.3V ổn định cho VCC, nối GND chung; nếu MCU 5V, nên dùng level shifter cho các chân SPI.

• Đấu SCK/MOSI/MISO/SS/RST đúng chân SPI của MCU.

• Cài thư viện MFRC522 (Miguel Balboa) trên Arduino IDE hoặc dùng ESP-IDF/STM32 HAL với port tương ứng.

• Nạp ví dụ ReadNUID/DumpInfo để kiểm tra nhận thẻ; sau đó ghi/đọc block theo yêu cầu.

• Tối ưu khoảng cách: đặt thẻ song song anten, tránh kim loại sát anten; thêm tụ lọc nguồn 3.3V nếu nhiễu.

• Bảo mật: với MIFARE Classic dùng key A/B; cân nhắc NTAG cho ứng dụng đơn giản/chuẩn NFC.

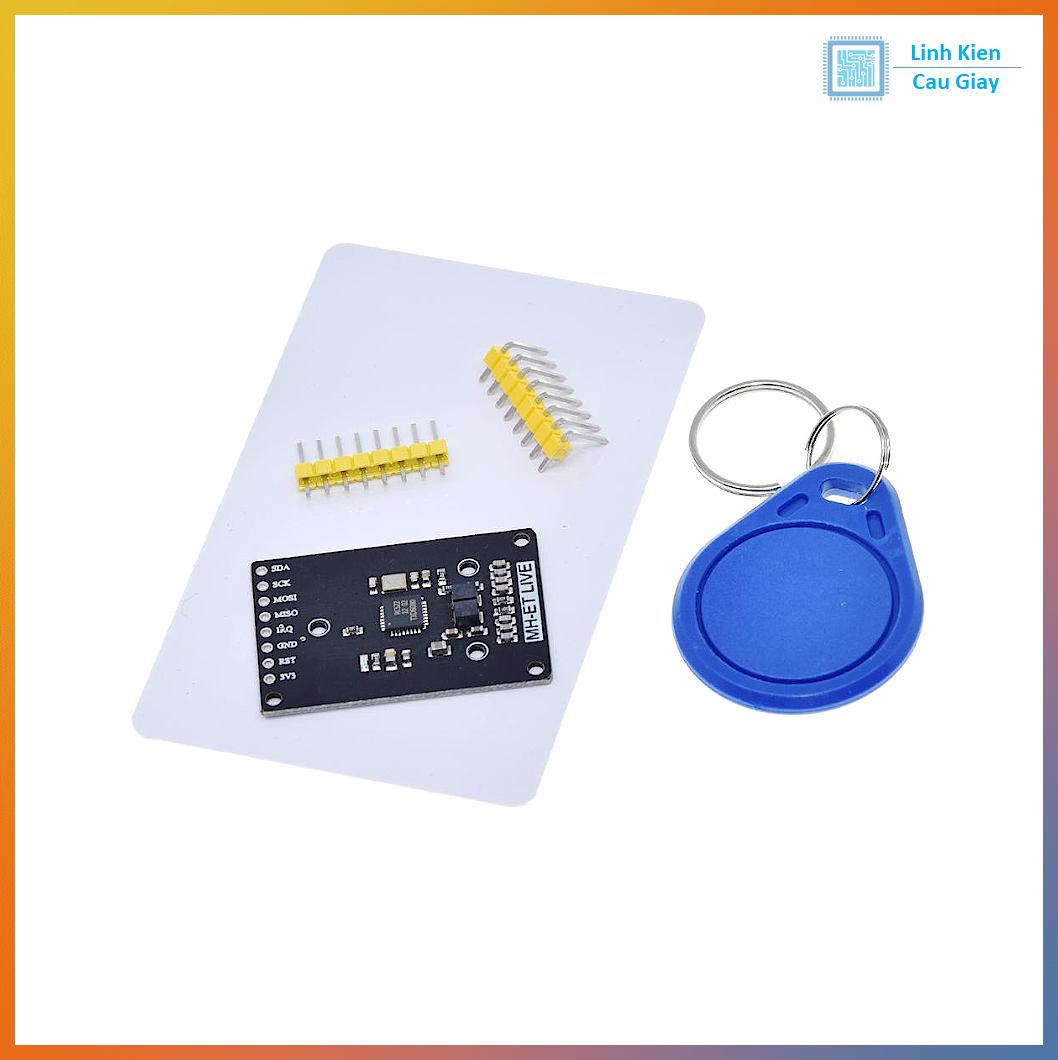

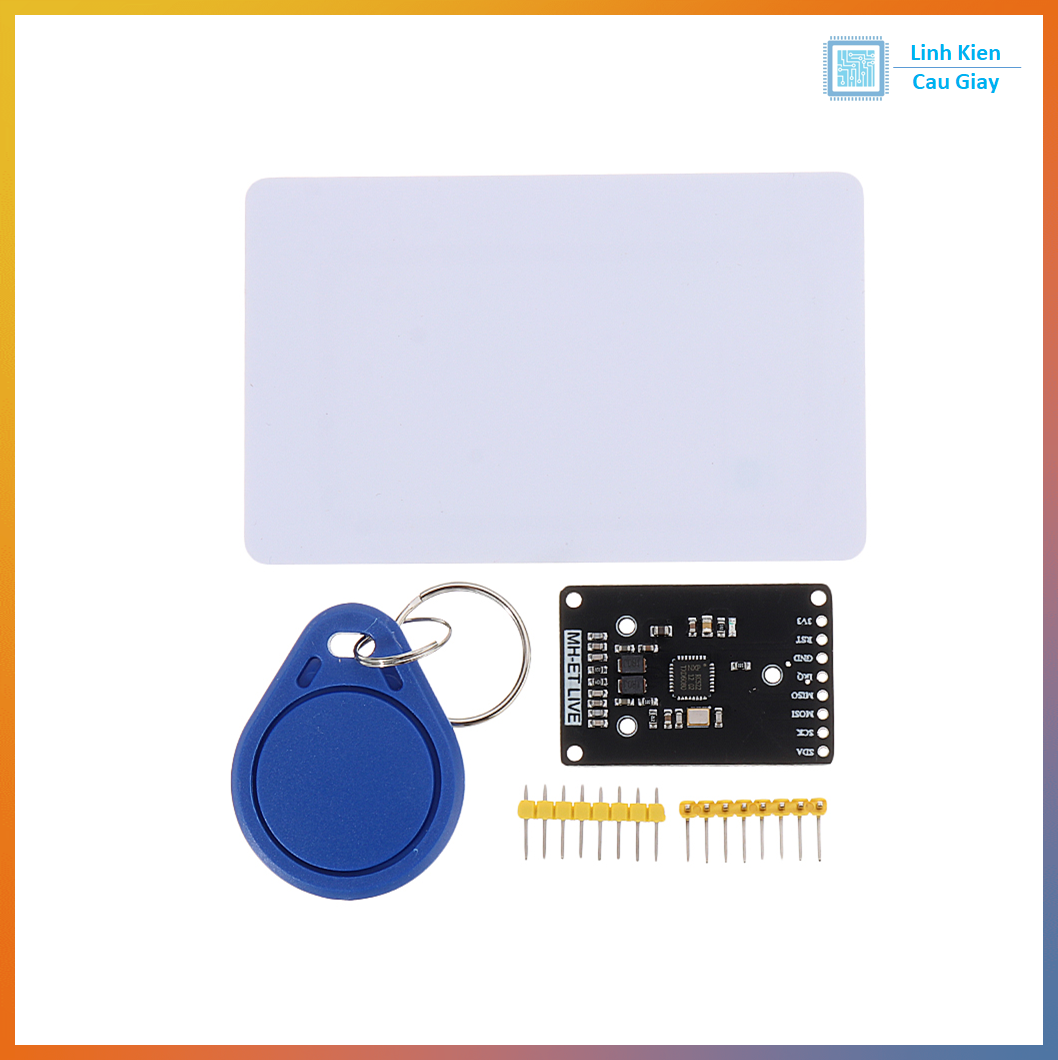

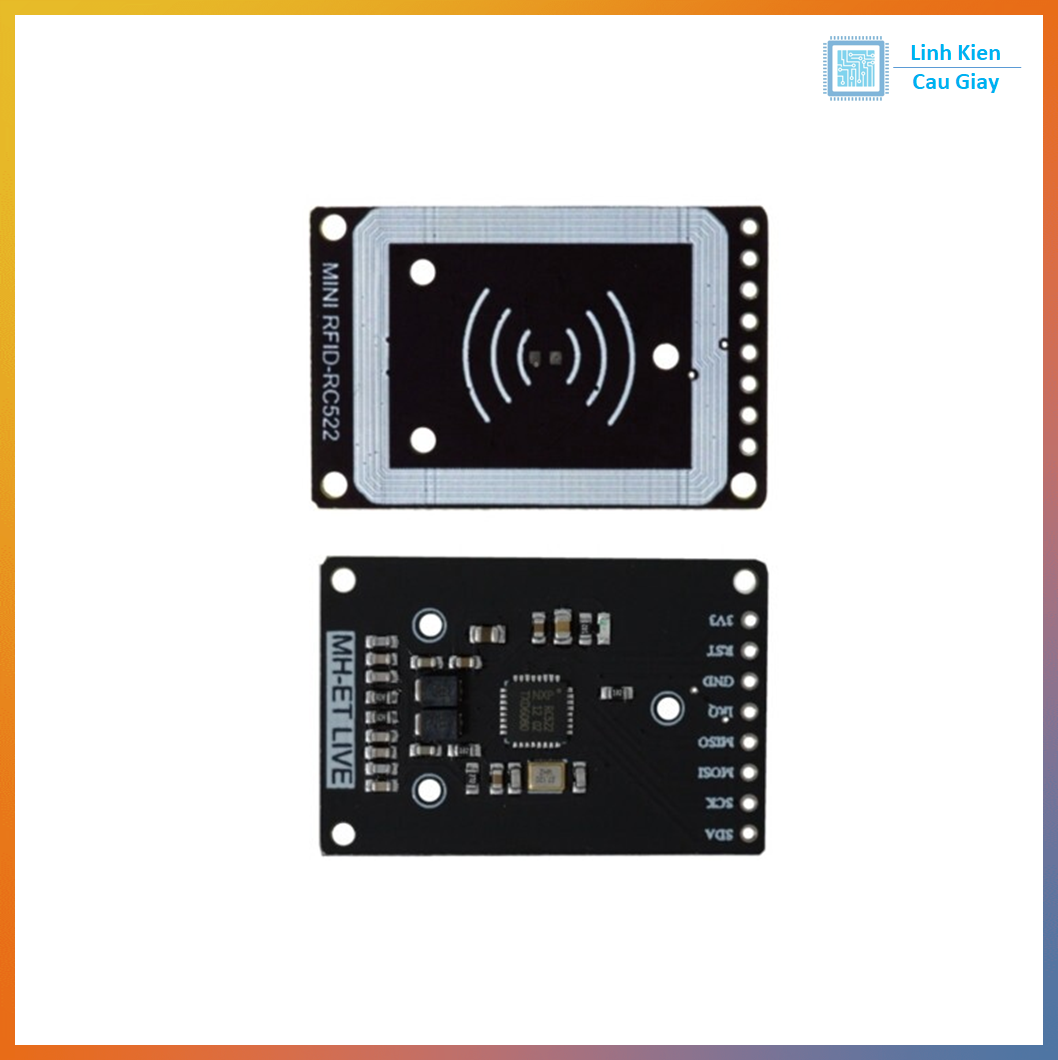

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
