Module RFID RC522 13.56MHz – Đọc ghi thẻ RFID MFRC522 cho Arduino, ESP32

Mô tả sản phẩm

RC522 là module đọc ghi RFID giá rẻ, phổ biến trong các dự án Arduino.
Sử dụng chip MFRC522 của NXP, hỗ trợ nhiều chuẩn thẻ MIFARE.
Có thể kết nối dễ dàng với vi điều khiển thông qua SPI (mặc định), I2C hoặc UART.

Ứng dụng

• Hệ thống chấm công, kiểm soát cửa ra vào.

• Robot, IoT cần nhận dạng đối tượng bằng thẻ RFID.

• Máy bán hàng tự động, máy giữ xe.

• Smart Home: khóa cửa thông minh, bật/tắt thiết bị bằng thẻ.

• Các dự án DIY học tập với Arduino/ESP32.

Sơ đồ chân

• SDA (SS): chọn thiết bị (SPI).

• SCK: clock SPI.

• MOSI: Master Out Slave In.

• MISO: Master In Slave Out.

• IRQ: ngắt (ít dùng).

• RST: reset module.

• 3.3V: nguồn cấp (không dùng 5V trực tiếp).

• GND: mass.

Thông số kĩ thuật

• Chip: MFRC522 (NXP).

• Tần số hoạt động: 13.56MHz.

• Chuẩn thẻ: ISO/IEC 14443A (MIFARE 1K, 4K, Ultralight).

• Giao tiếp: SPI (mặc định), I2C, UART.

• Khoảng cách đọc: 0 – 5 cm (tùy anten và thẻ).

• Điện áp hoạt động: 2.5V – 3.3V (logic 3.3V).

• Kích thước module: ~40mm x 60mm.

Hướng dẫn sử dụng

• Cấp nguồn 3.3V cho module (không cấp 5V trực tiếp).

• Kết nối module RC522 với Arduino qua SPI (MOSI, MISO, SCK, SDA, RST).

• Dùng thư viện MFRC522 trong Arduino IDE để đọc/ghi thẻ.

• Upload code mẫu → mở Serial Monitor → quét thẻ RFID để lấy UID.

• Dùng UID để xác thực hoặc điều khiển thiết bị theo yêu cầu.

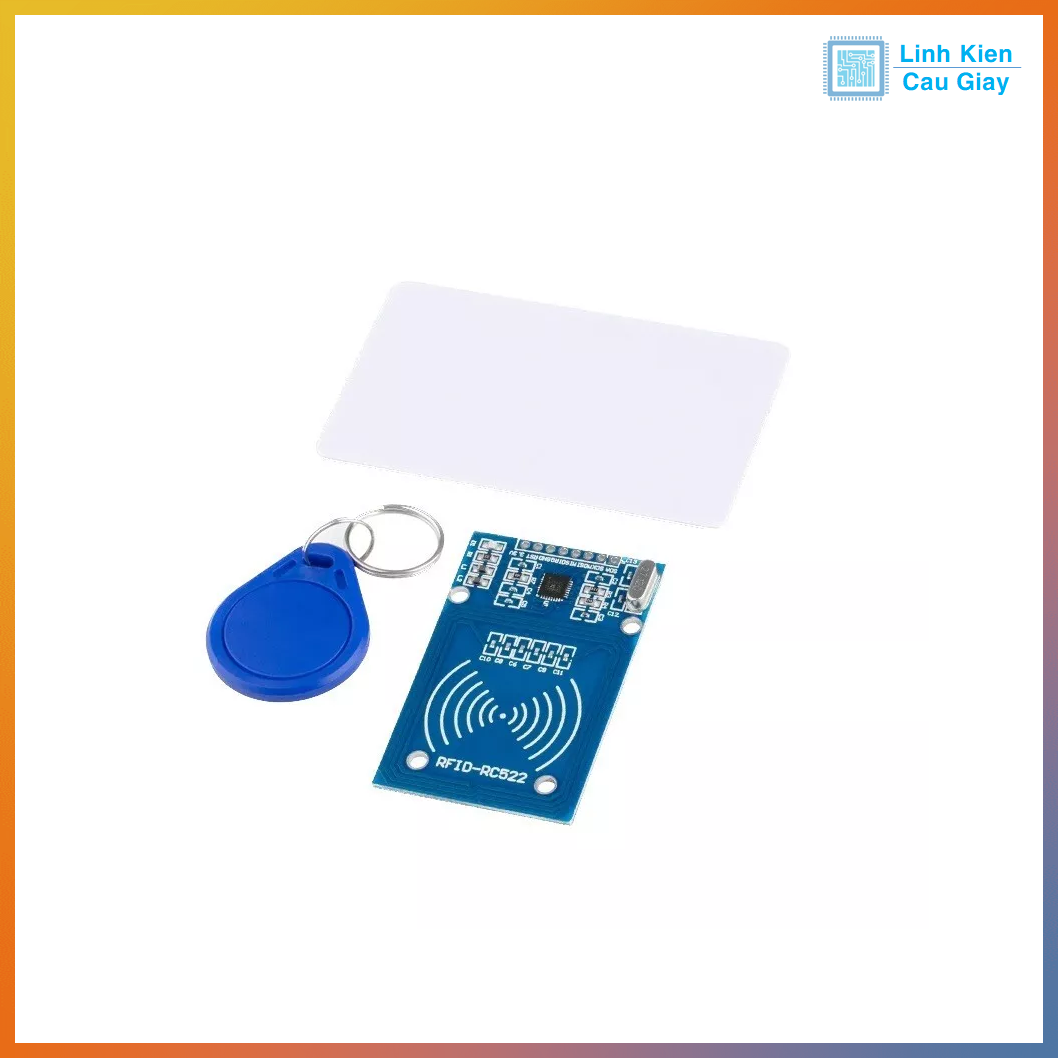

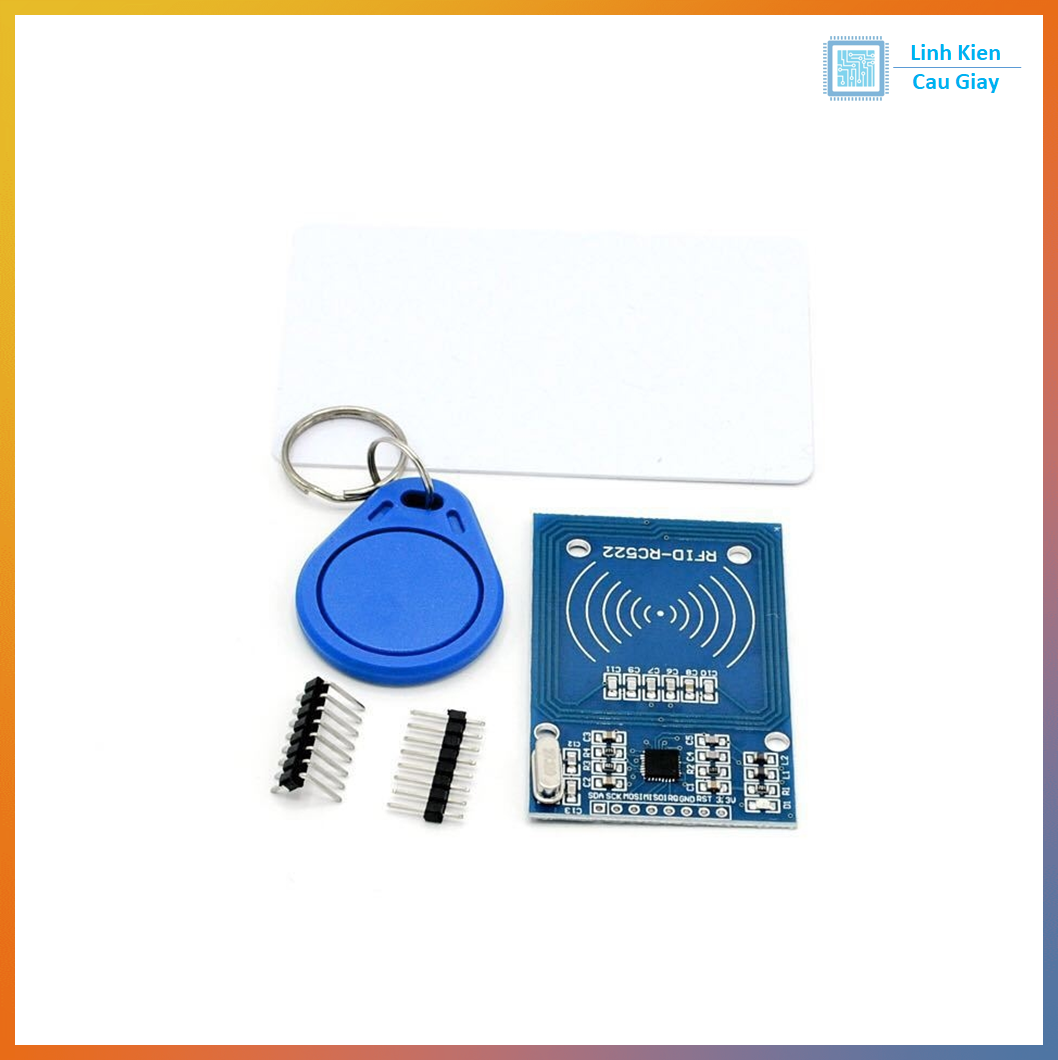

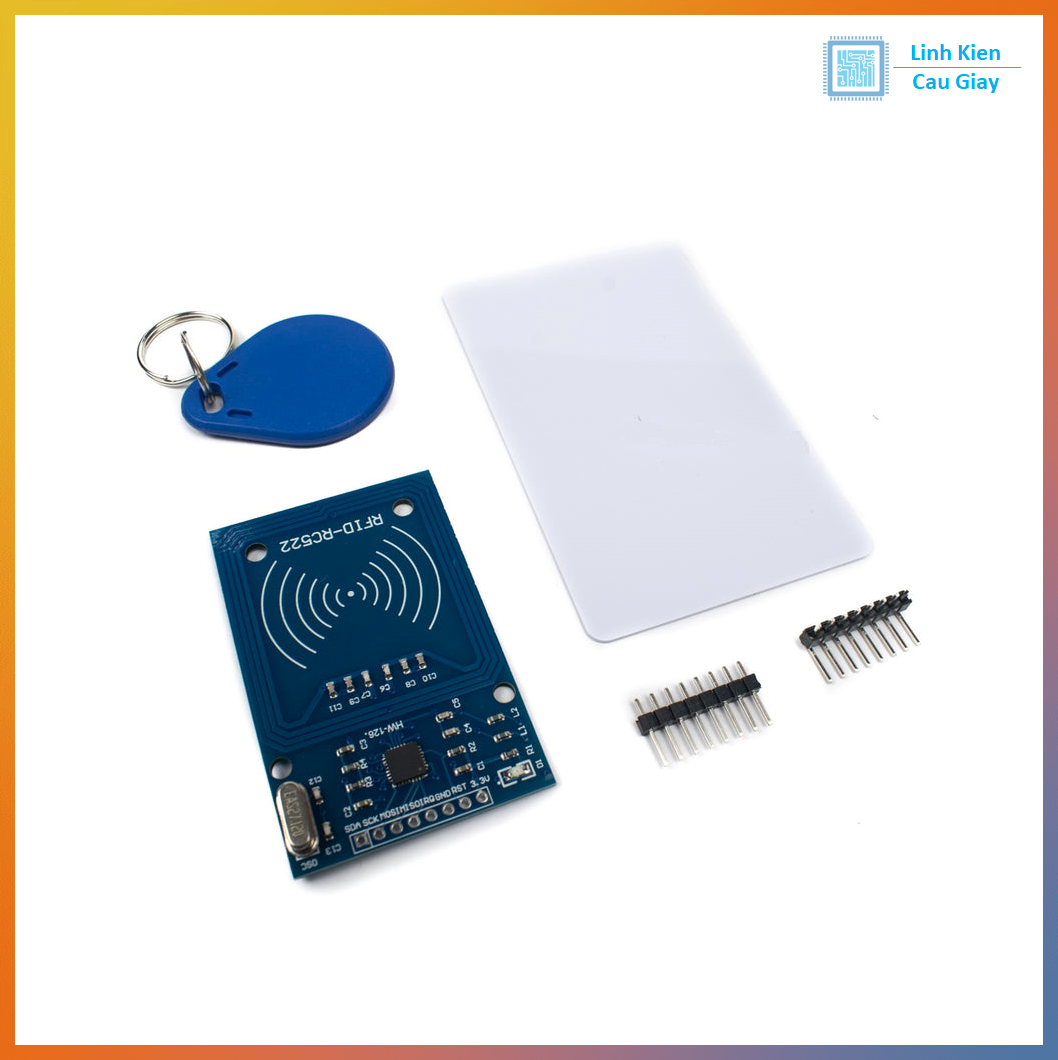

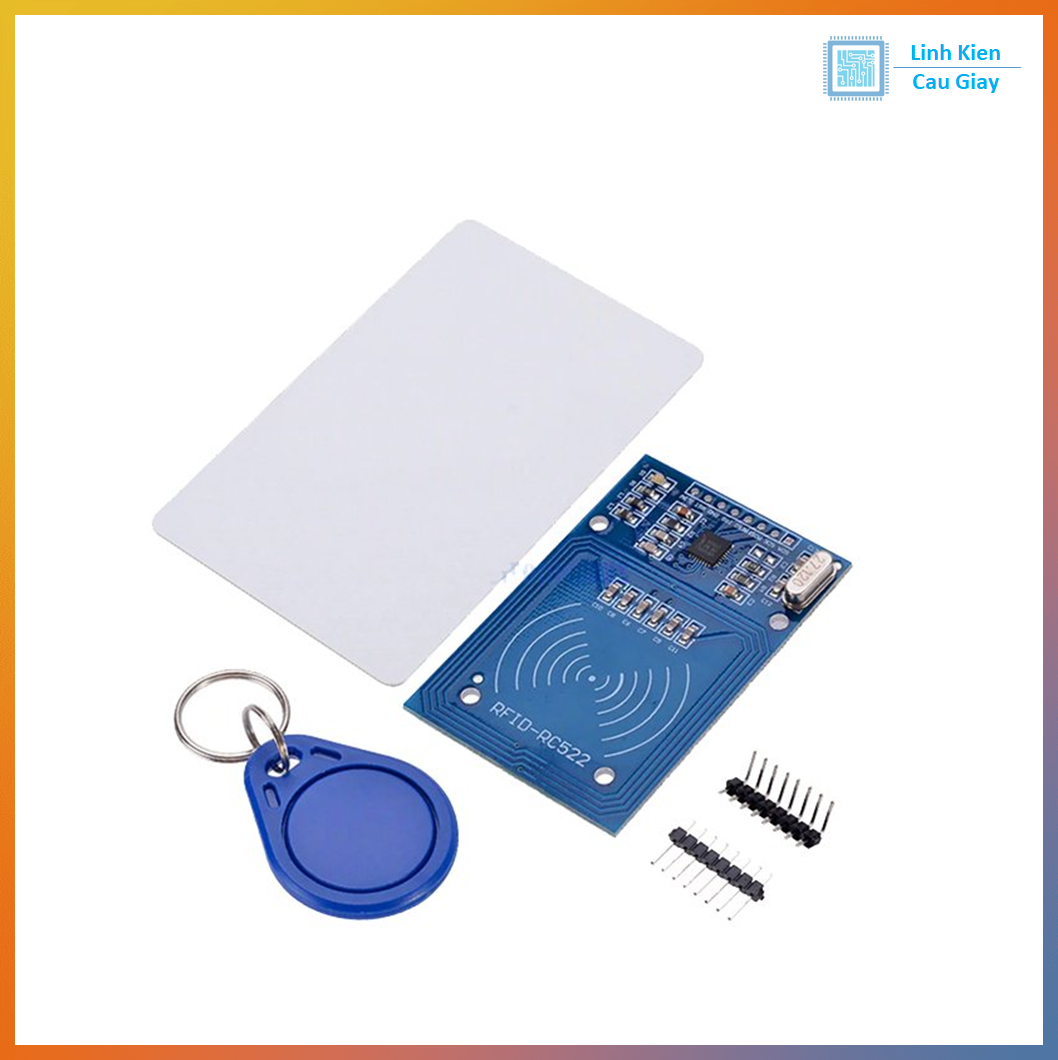

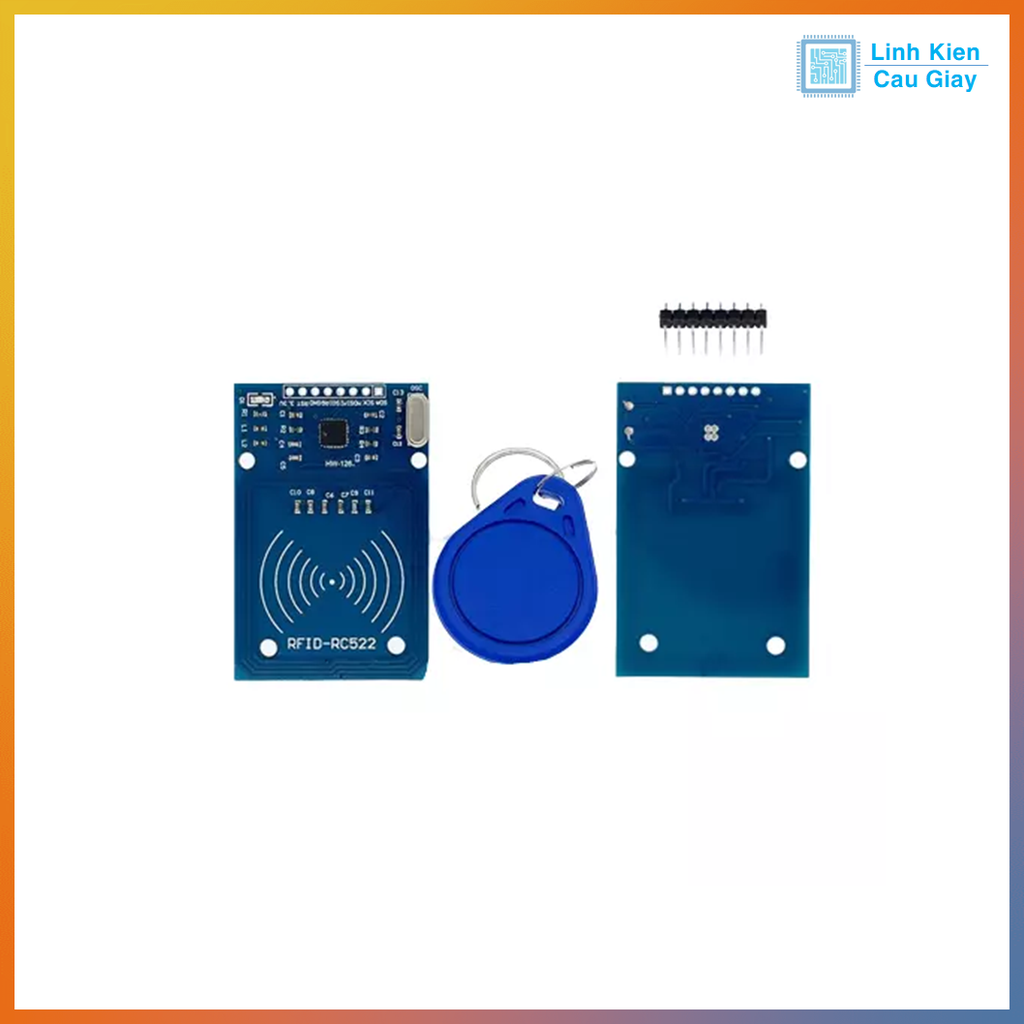

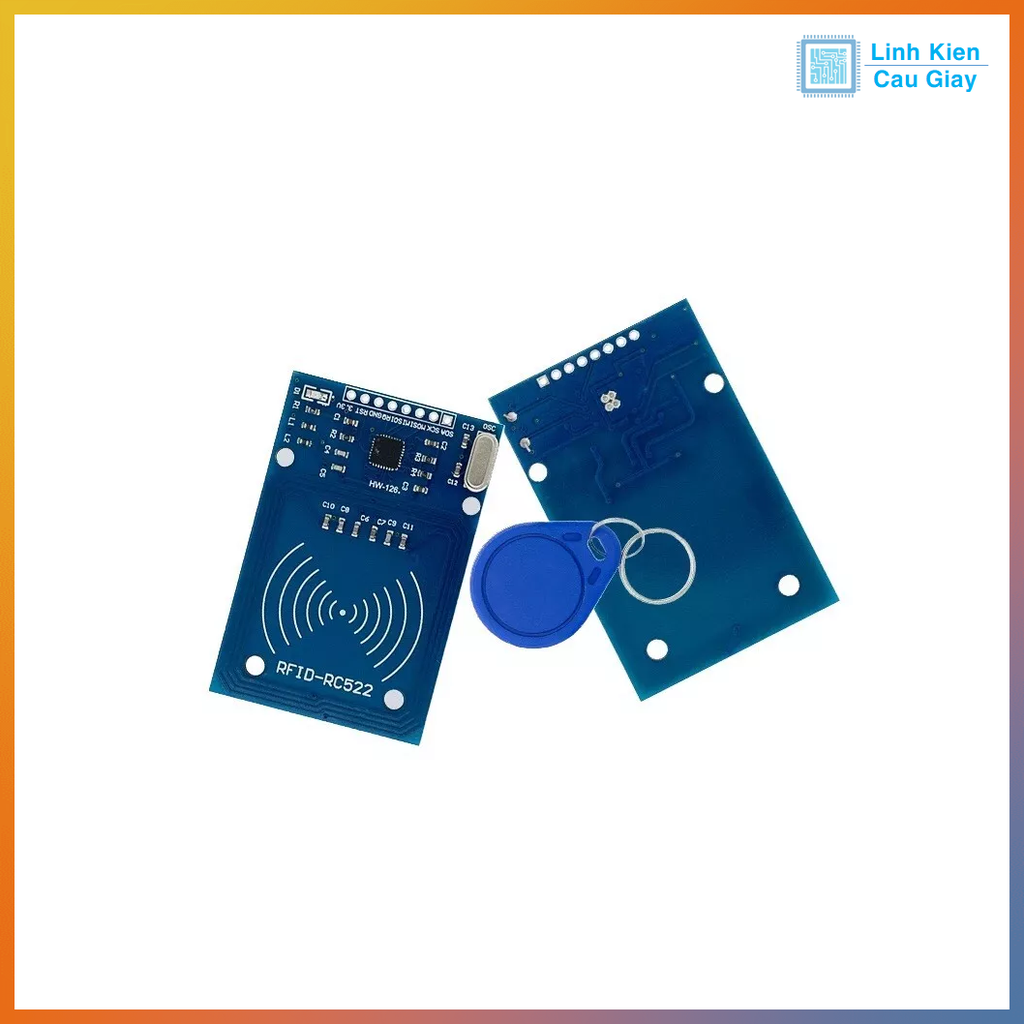

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
