Module NFC PN532 13.56MHz đọc ghi thẻ (I2C/SPI/UART) dùng cho Arduino/Raspberry Pi

Mô tả sản phẩm

Module NFC PN532 13.56MHz là mạch đọc/ghi thẻ NFC/RFID tần số 13.56MHz rất phổ biến cho Arduino và Raspberry Pi. PN532 hỗ trợ nhiều giao tiếp I2C / SPI / UART (HSU), dễ tích hợp làm khóa cửa RFID, chấm công, đọc UID thẻ, xác thực người dùng, tự động hóa, DIY IoT… Module có anten tích hợp sẵn, đọc thẻ nhanh và ổn định, hỗ trợ đọc/ghi các thẻ chuẩn NFC thông dụng (MIFARE, NTAG… tùy loại thẻ).

Mạch sử dụng chip NXP PN532, tích hợp anten NFC và các chân giao tiếp, cho phép đọc/ghi thẻ NFC 13.56MHz, đọc UID, trao đổi dữ liệu NDEF (tùy thư viện), và kết nối dễ dàng với vi điều khiển/vi xử lý. Thường có công tắc/nhảy lựa chọn mode giao tiếp (SET0/SET1) tùy phiên bản board.

Ứng dụng

Khóa cửa thẻ từ, kiểm soát ra vào, chấm công
Đọc UID thẻ để xác thực, mở relay, mở khóa
DIY IoT: check-in, tự động hóa, hệ thống điểm danh lớp học
Đọc/ghi tag NFC để lưu link, dữ liệu nhỏ (NDEF)
Kết nối Arduino UNO/Nano/ESP32 và Raspberry Pi

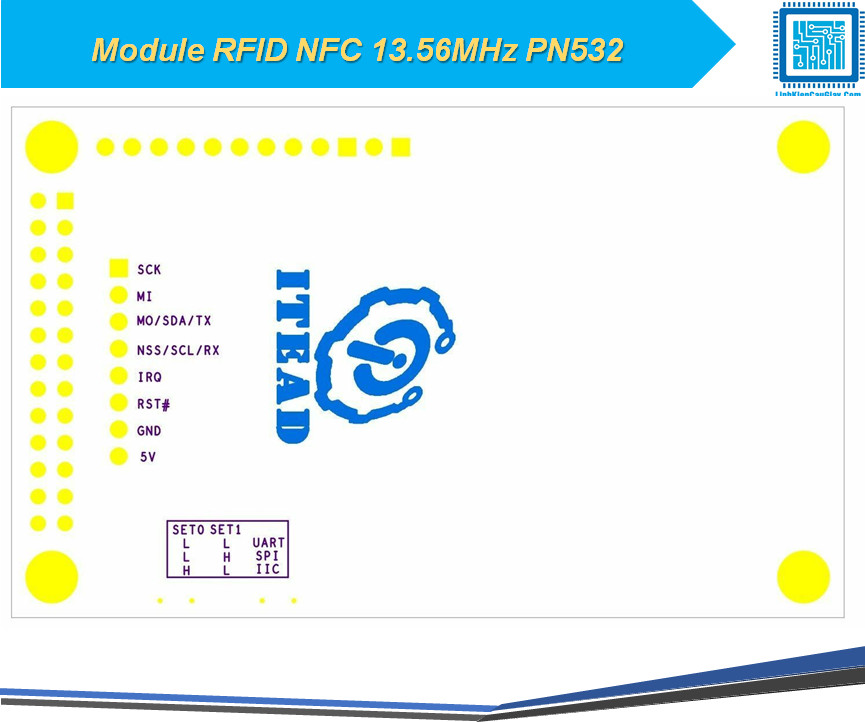

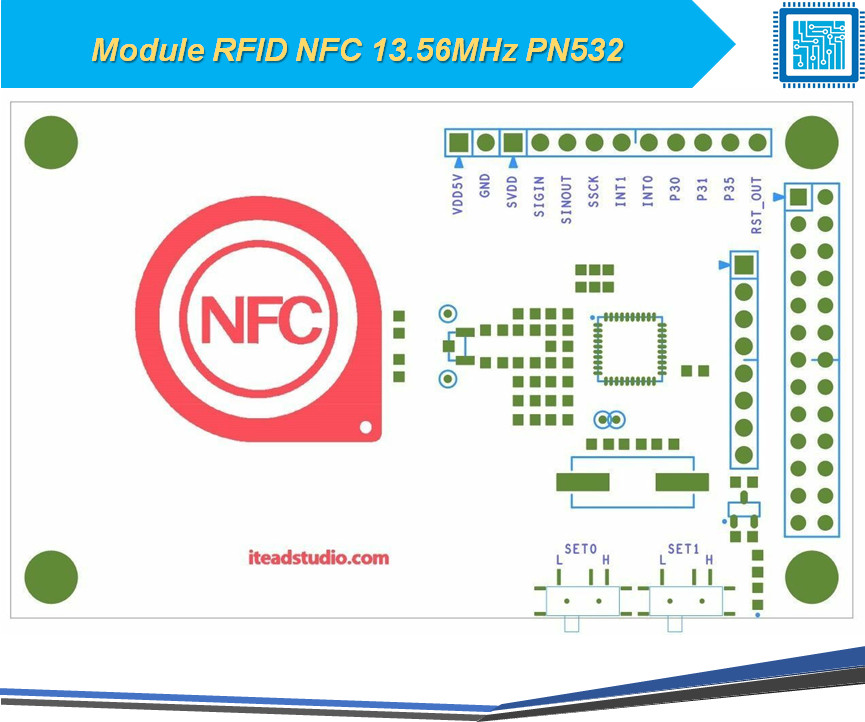

Sơ đồ chân

Tùy bạn chọn giao tiếp:

I2C (phổ biến, ít dây):
VCC, GND, SDA, SCL

SPI (tốc độ cao):
VCC, GND, SCK, MOSI, MISO, SS/CS

UART/HSU:
VCC, GND, TX, RX

Lưu ý nguồn: nhiều board PN532 hỗ trợ 3.3V, một số có thể dùng 5V tùy phiên bản. Với Raspberry Pi nên ưu tiên 3.3V logic để an toàn.

Thông số kĩ thuật

Chip: PN532
Tần số: 13.56MHz
Chức năng: đọc/ghi NFC/RFID 13.56MHz
Giao tiếp: I2C / SPI / UART (HSU)
Khoảng cách đọc: phụ thuộc thẻ/anten (thường vài cm)
Tương thích: Arduino, ESP32, Raspberry Pi (tùy thư viện)

Hướng dẫn sử dụng

Arduino: dùng thư viện phổ biến như Adafruit PN532 (chọn đúng mode I2C/SPI/UART).
Raspberry Pi: dùng I2C/SPI, đảm bảo bật giao tiếp trong hệ điều hành.
Khi test: đọc UID trước, sau đó mới làm chức năng mở khóa/ghi dữ liệu.
Đặt thẻ sát anten và tránh kim loại che anten để tăng độ ổn định.

Hướng Dẫn Kết Nối Arduino I2C

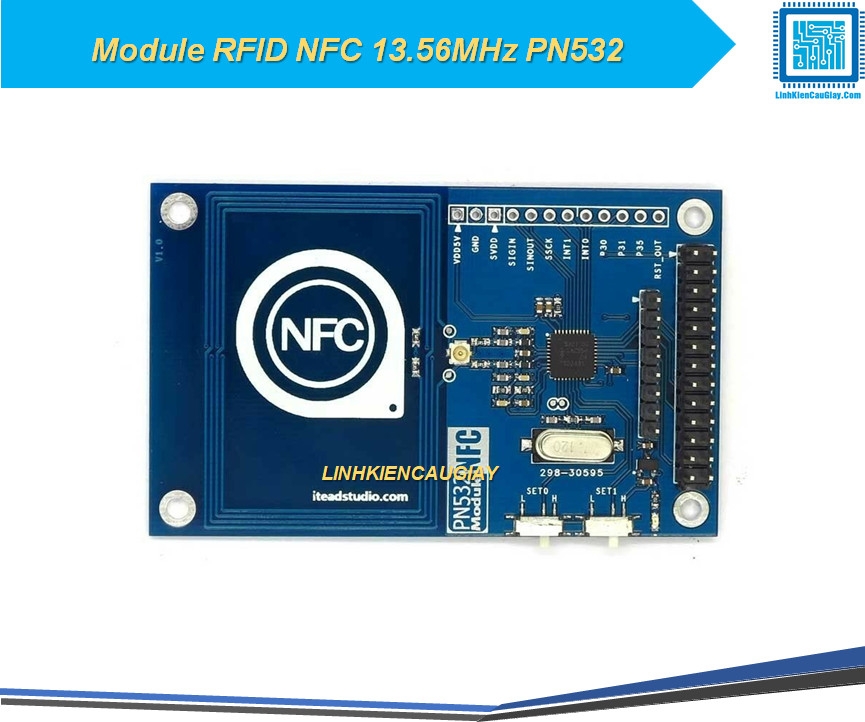

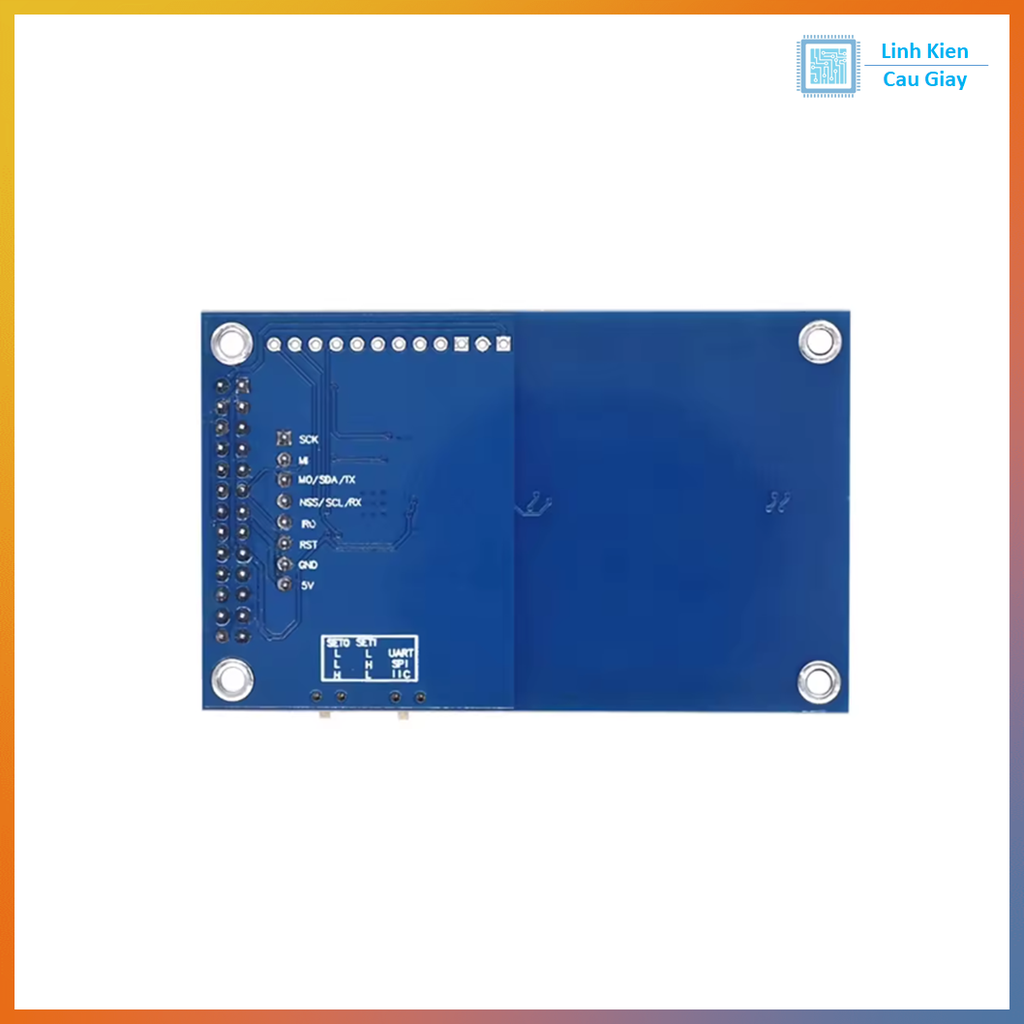

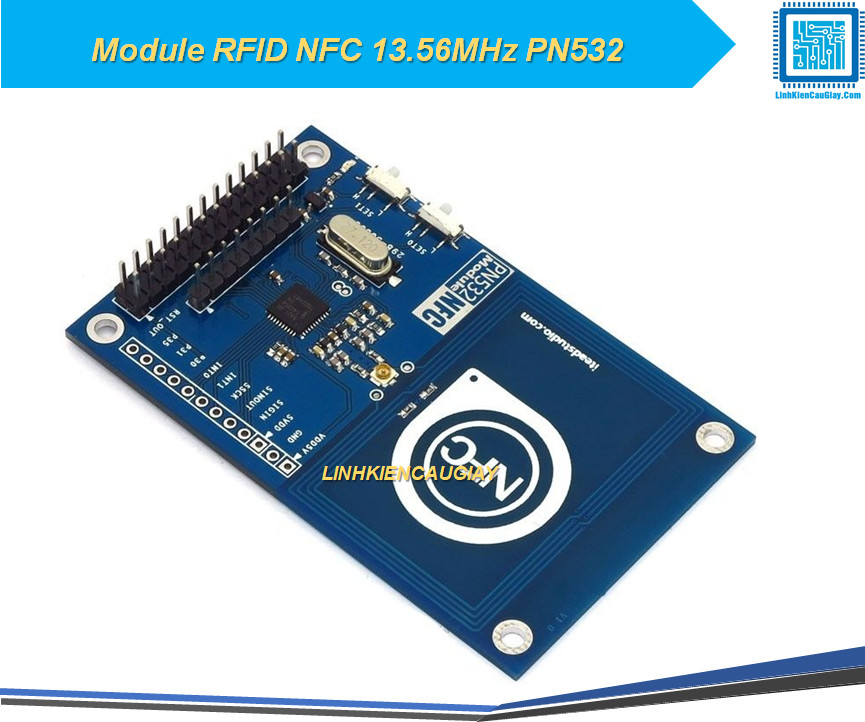

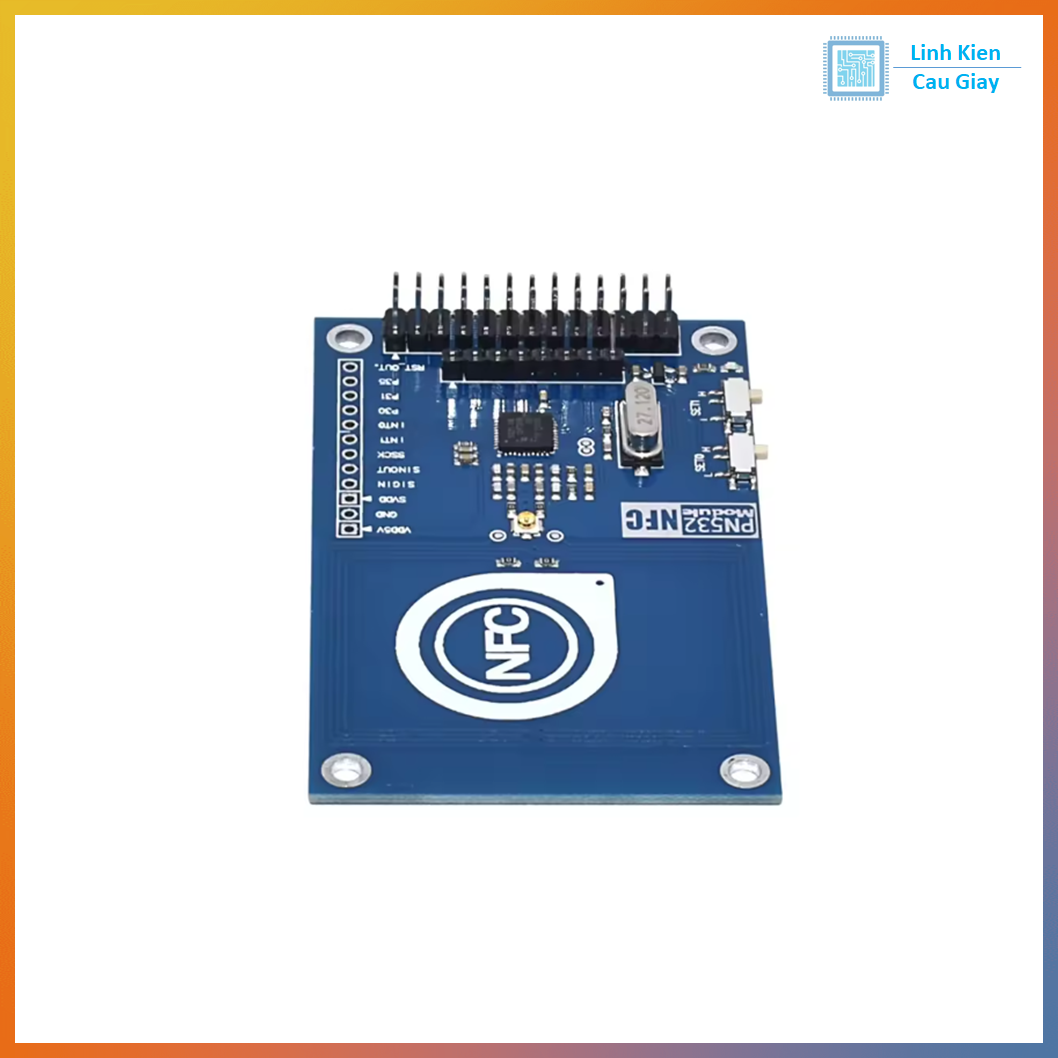

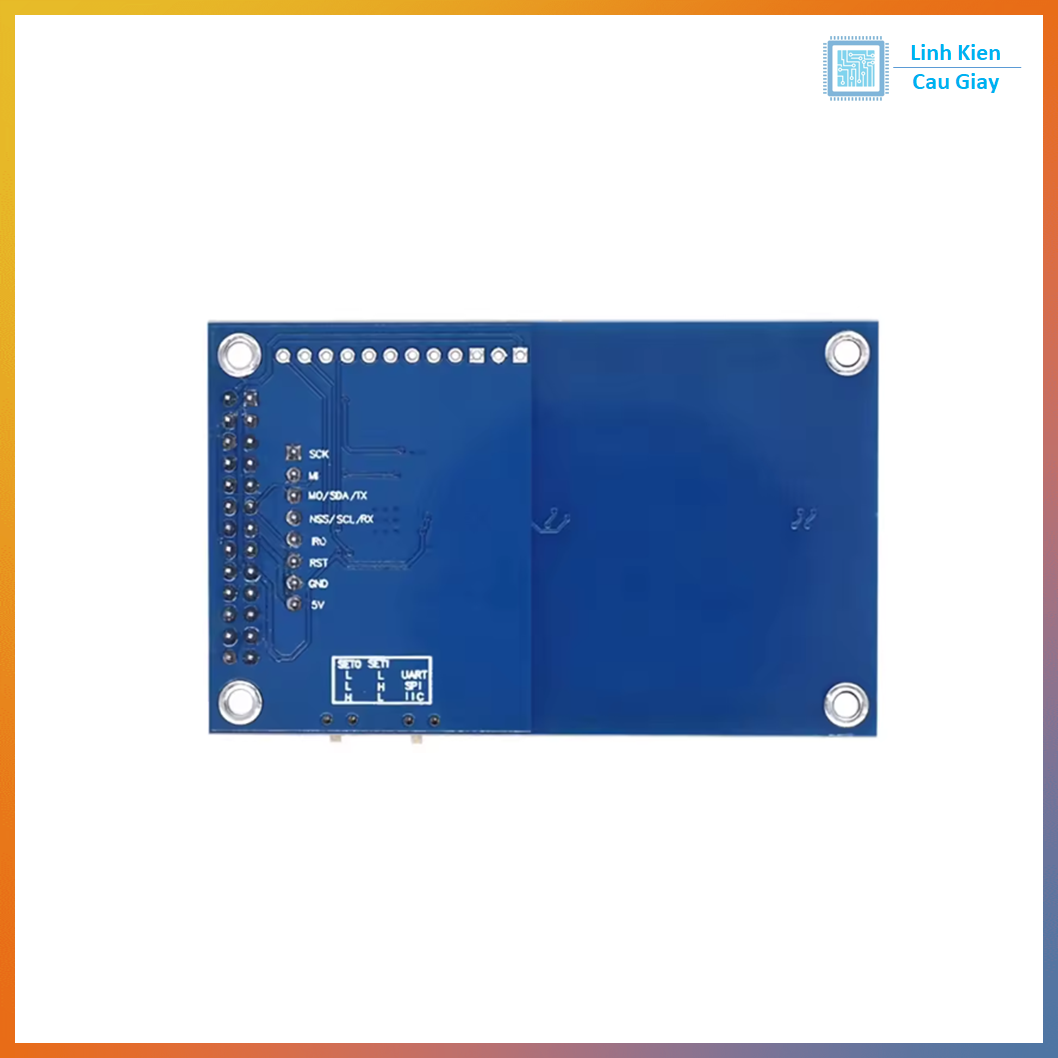

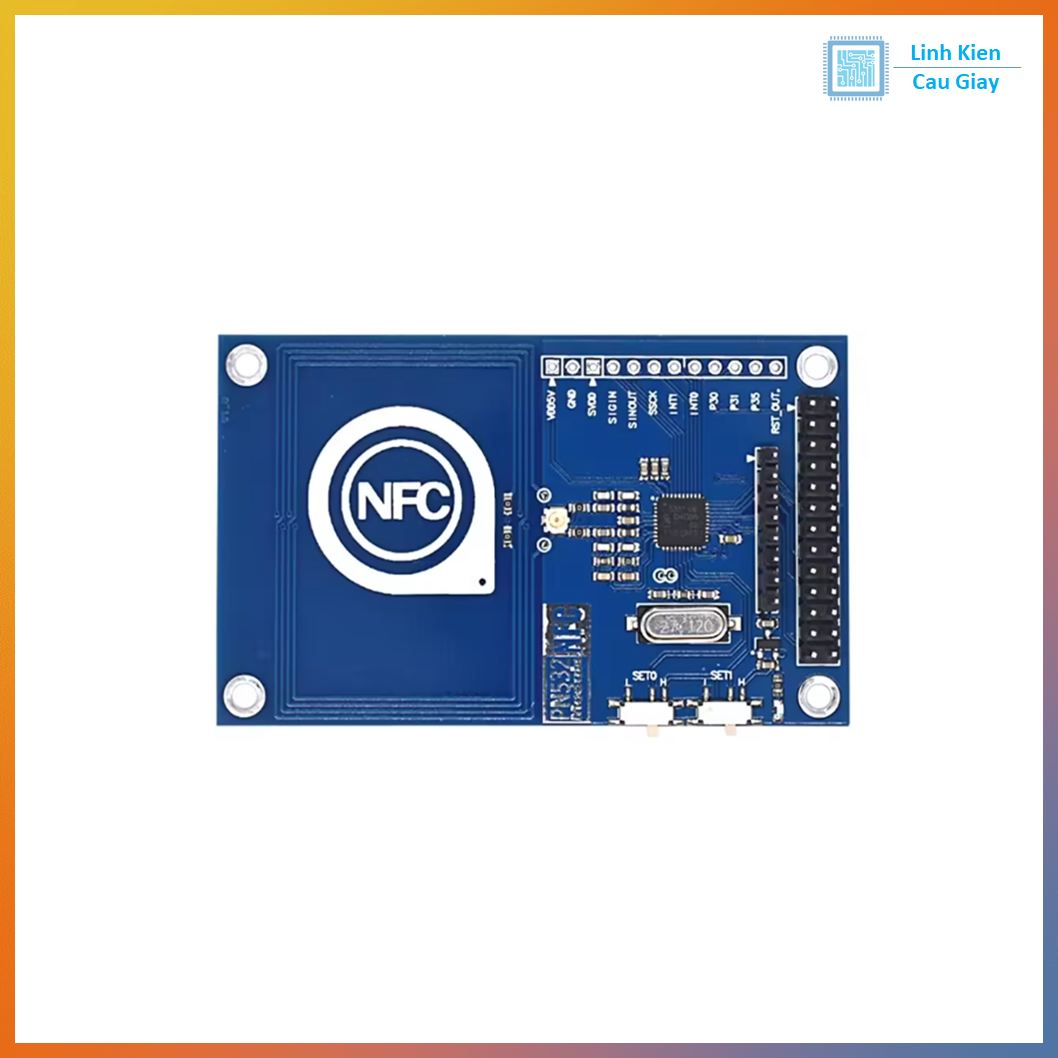

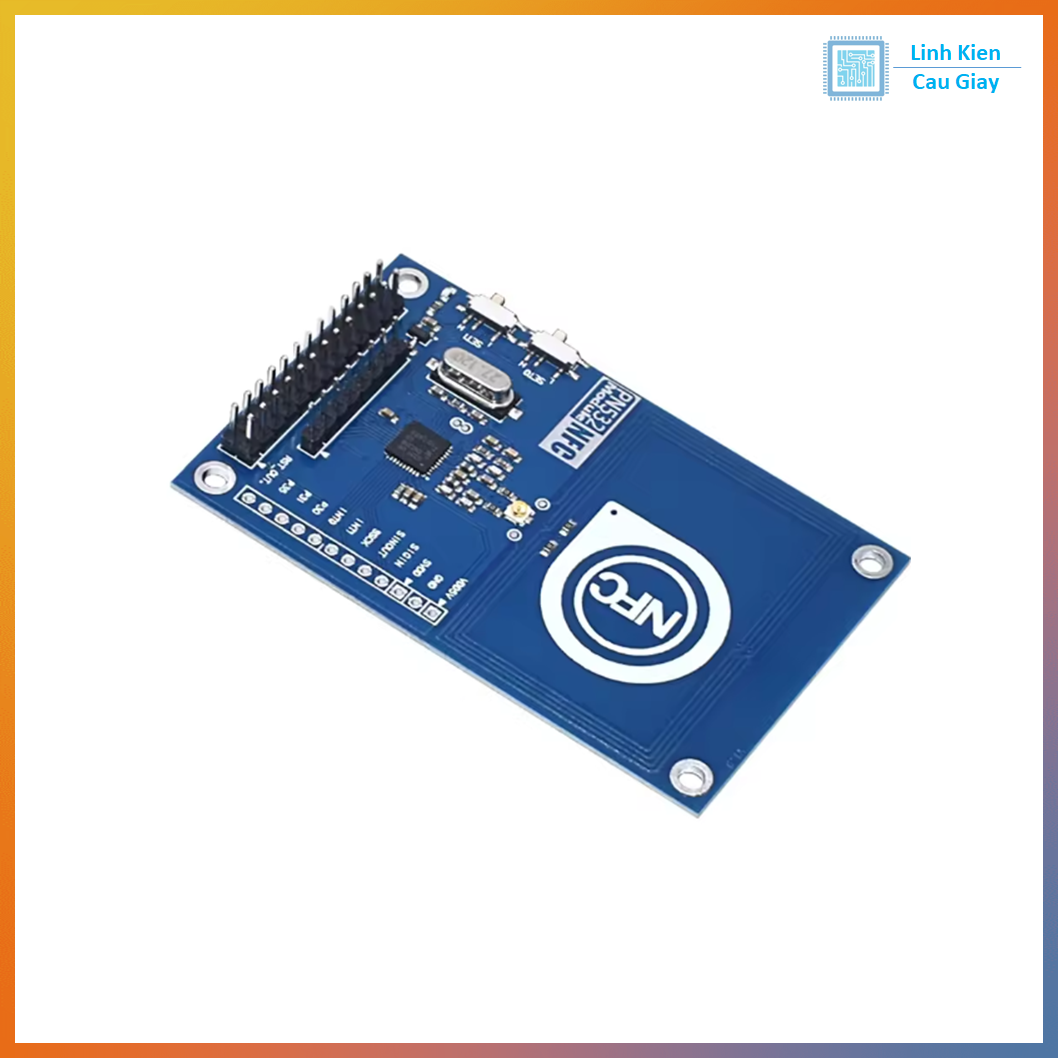

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
