Module tăng áp XL6009 – DC-DC Boost Converter

Mô tả sản phẩm

Module tăng áp DC-DC sử dụng IC XL6009, cho phép nâng điện áp đầu vào (3.5V – 32V) lên mức cao hơn (5V – 35V). Hiệu suất cao ~94%, dòng tải tối đa 4A, thích hợp cho các ứng dụng Arduino, ESP32, IoT, sạc pin, năng lượng mặt trời, robot, xe điện mini và DIY nguồn DC.

Module XL6009 là bộ DC-DC Boost Converter (tăng áp), nâng điện áp đầu vào thấp lên mức cao hơn theo nhu cầu.
Được thiết kế với IC XL6009 – cải tiến hơn so với LM2577, hiệu suất cao, dải áp rộng.
Có biến trở điều chỉnh điện áp đầu ra linh hoạt.

Ứng dụng

• Tăng áp pin, ắc quy (ví dụ: từ 3.7V lên 5V/9V/12V).

• Cấp nguồn cho Arduino, ESP8266, ESP32, STM32.

• Dùng cho robot, xe điện mini, IoT, DIY năng lượng mặt trời.

• Bộ nguồn DC điều chỉnh cho thí nghiệm, nghiên cứu.

Sơ đồ chân

• IN+ / IN-: đầu vào DC (3.5V – 32V).

• OUT+ / OUT-: đầu ra DC tăng áp (5V – 35V, điều chỉnh được).

Thông số kĩ thuật

• IC chính: XL6009 (DC-DC Boost).

• Điện áp đầu vào: 3.5V – 32V DC.

• Điện áp đầu ra: 5V – 35V DC (có thể điều chỉnh).

• Dòng tải tối đa: 4A (ổn định 3A, cần tản nhiệt khi tải cao).

• Công suất: tối đa 50W.

• Hiệu suất: ~94% (tùy tải và điện áp).

• Kích thước module: ~ 43mm x 21mm x 14mm.

Hướng dẫn sử dụng

• Cấp nguồn DC vào IN+ / IN-.

• Điều chỉnh biến trở để cài đặt điện áp đầu ra mong muốn.

• Lấy nguồn ra tại OUT+ / OUT-.

• Khi dùng tải lớn (>3A), nên gắn thêm tản nhiệt để đảm bảo ổn định.

• Không cấp vượt quá dải điện áp tối đa để tránh hỏng IC.

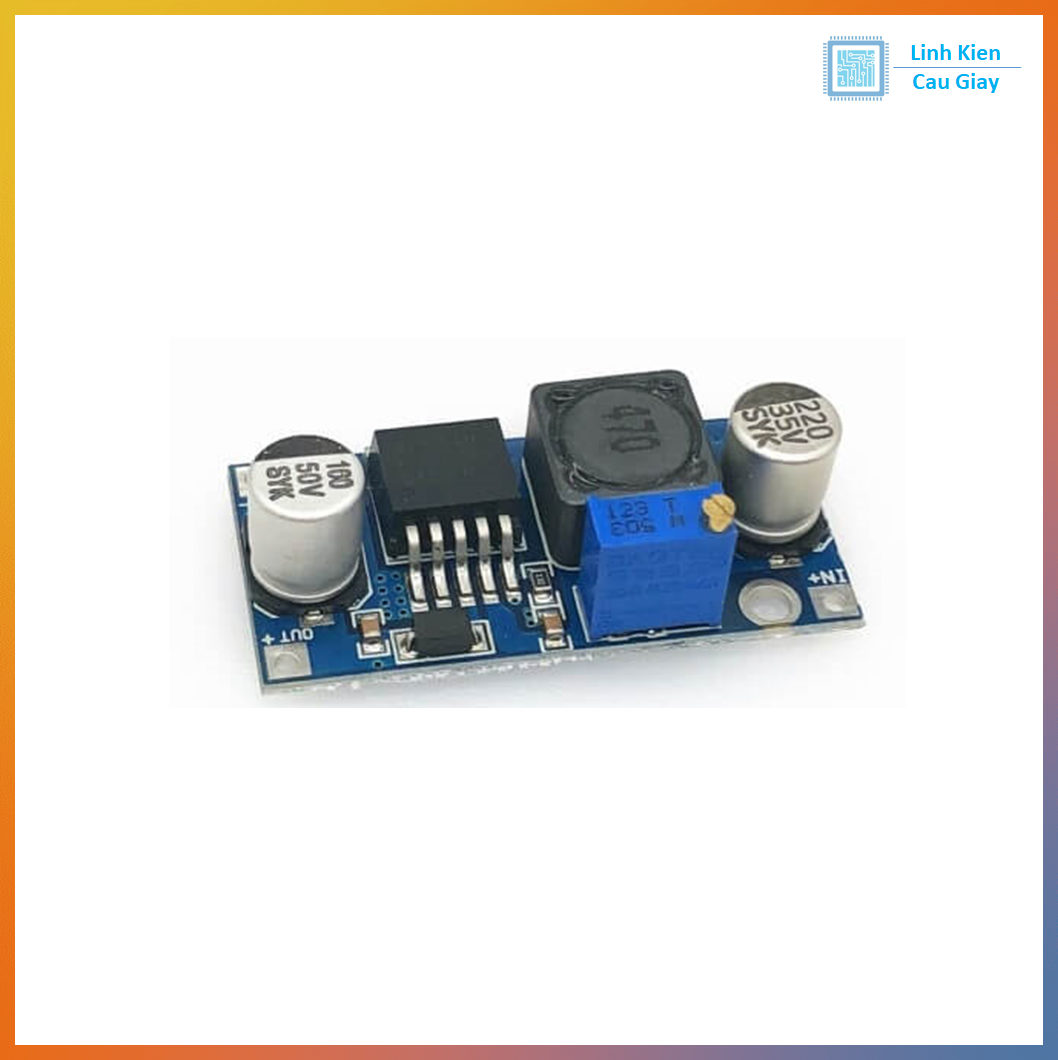

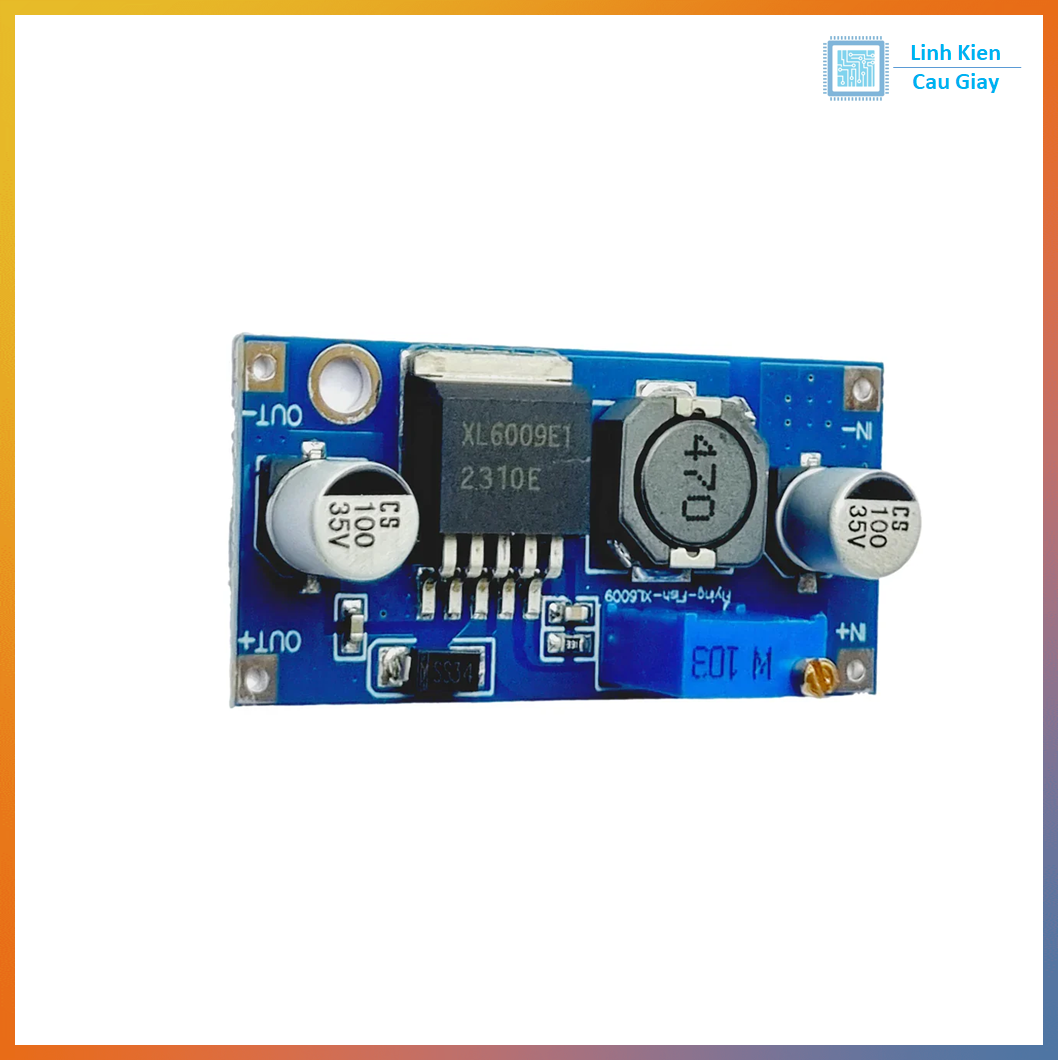

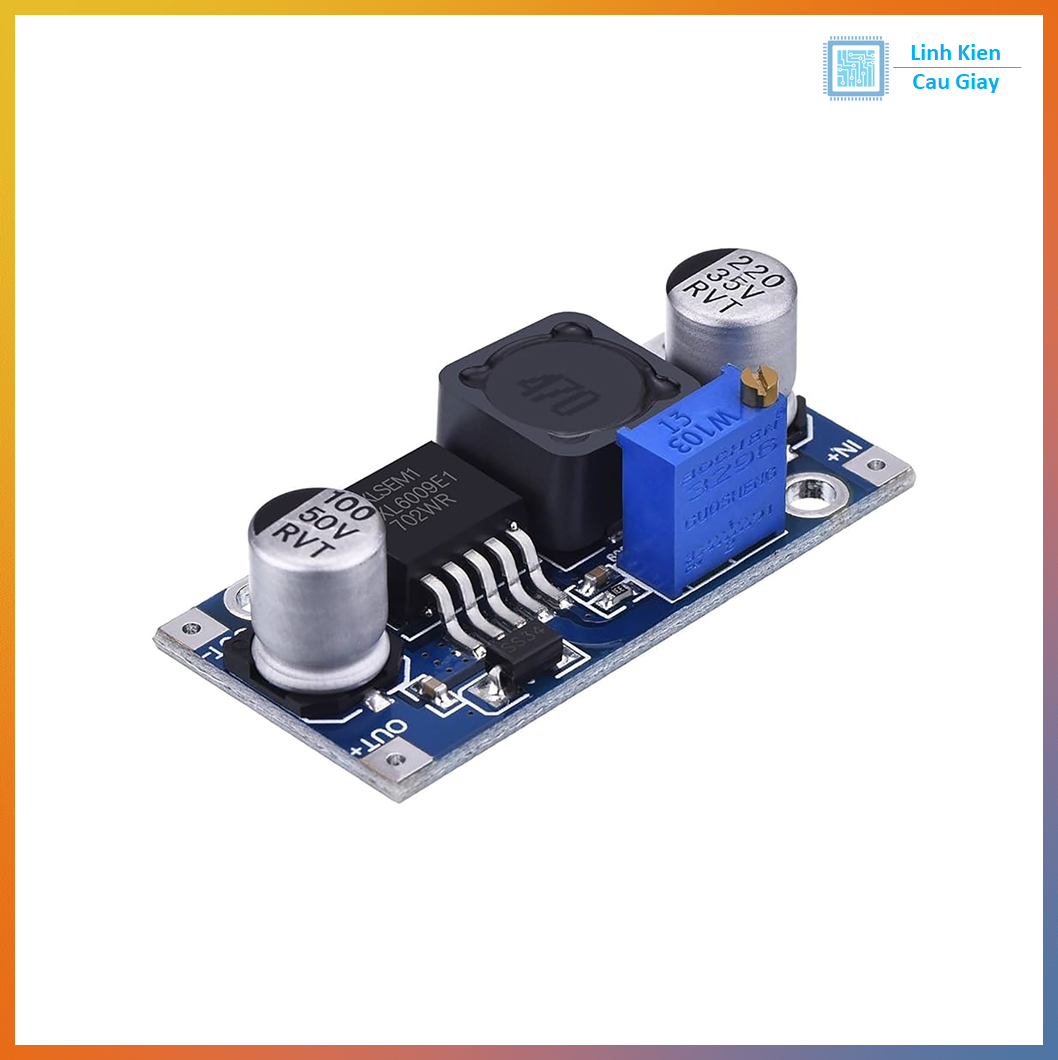

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
