Module tăng áp MT3608 – DC-DC Boost 2–24V lên 28V

Mô tả sản phẩm

MT3608 là module DC-DC tăng áp nhỏ gọn, dùng IC MT3608 switching 2A, cho phép nâng điện áp đầu vào (pin 3.7V, 5V, 9V, 12V…) lên 5V/9V/12V/24–28V bằng chiết áp trên bo. Hiệu suất cao, kích thước nhỏ, lý tưởng cho DIY, IoT, Arduino/ESP32, thiết bị cầm tay.

Ứng dụng

• Nâng áp pin 18650/3.7V lên 5V/9V/12V cho mạch.

• Cấp nguồn cảm biến, LED, router mini, thiết bị cầm tay.

• Thí nghiệm nguồn điều chỉnh được trong lab/giảng dạy.

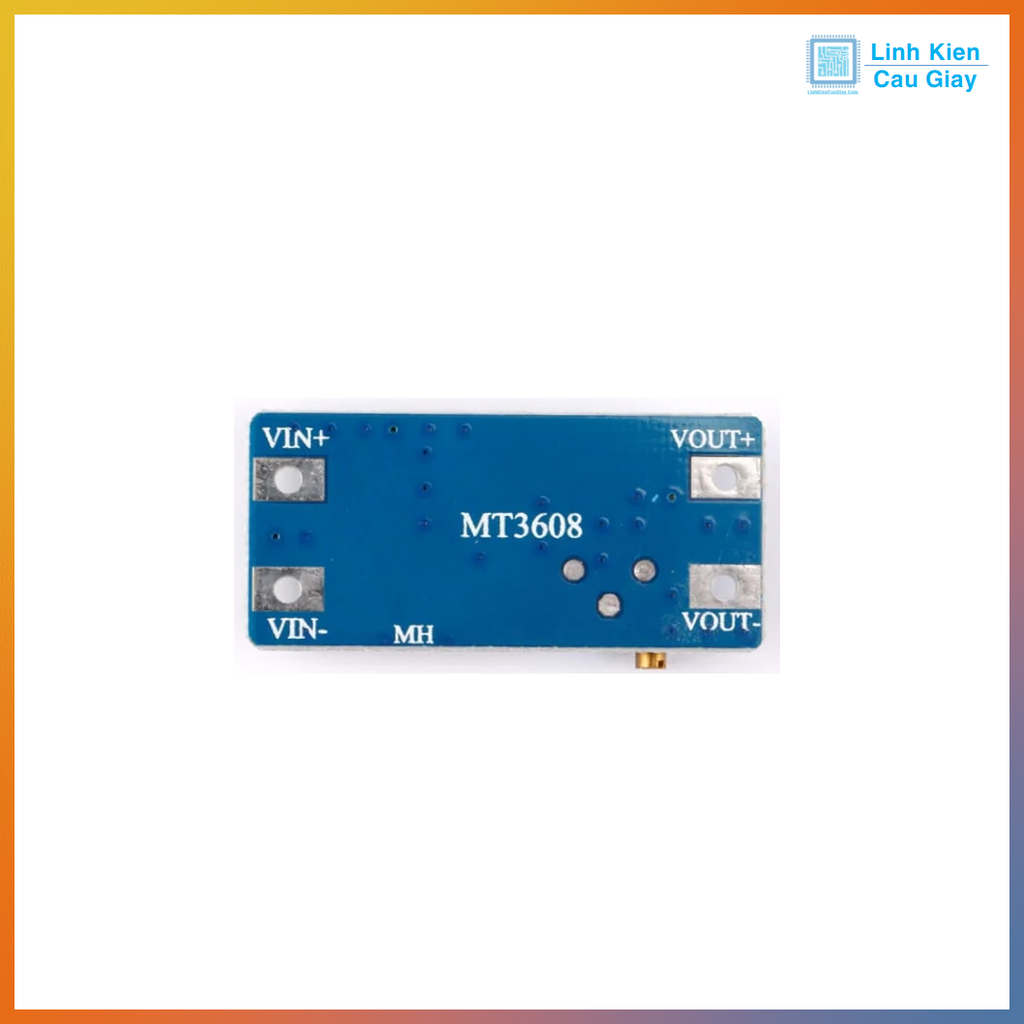

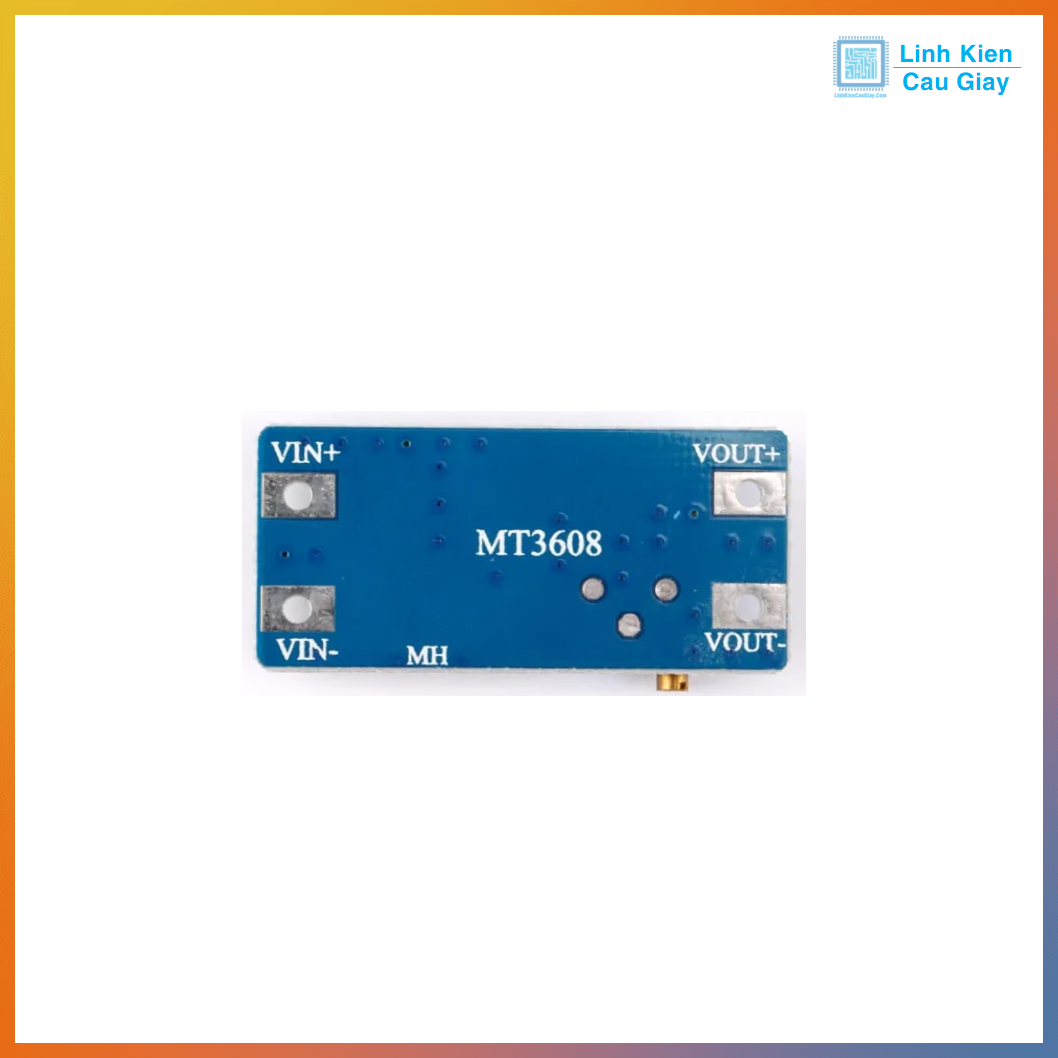

Sơ đồ chân

• VIN+: Vào dương (2–24V)

• VIN− (GND): Mass vào

• VOUT+: Ra dương (điện áp sau khi tăng)

• VOUT− (GND): Mass ra

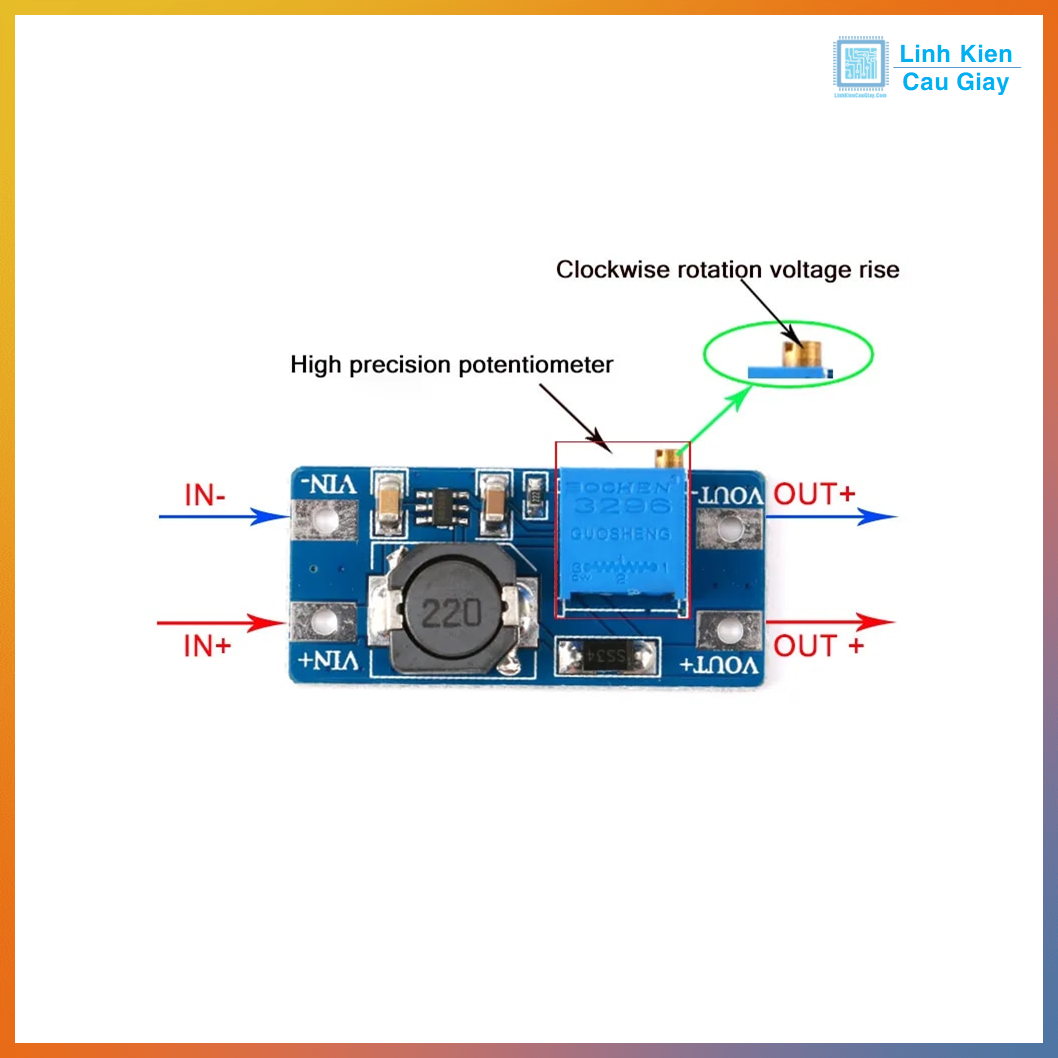

• Chiết áp (POT): Vặn clockwise → tăng áp; counter-clockwise → giảm áp

Thông số kĩ thuật

• IC: MT3608 (step-up)

• Điện áp vào: 2.0–24V DC

• Điện áp ra: tối đa ~28V (điều chỉnh liên tục)

• Dòng công tắc tối đa: 2A (dòng tải thực tế phụ thuộc Vin/Vout)

• Dòng tải khuyến nghị:

  • Vin 5V → Vout 9V ≈ 0.7–0.9A

  • Vin 3.7V → Vout 12V ≈ 0.4–0.6A

• Hiệu suất: lên đến ~93% (tùy Vin/Vout/tải)

• Tần số switching: ~1.2 MHz

• Bảo vệ: Không tích hợp chống đảo cực, không giới hạn dòng ra cố định → cần tự bảo vệ nếu tải nhạy

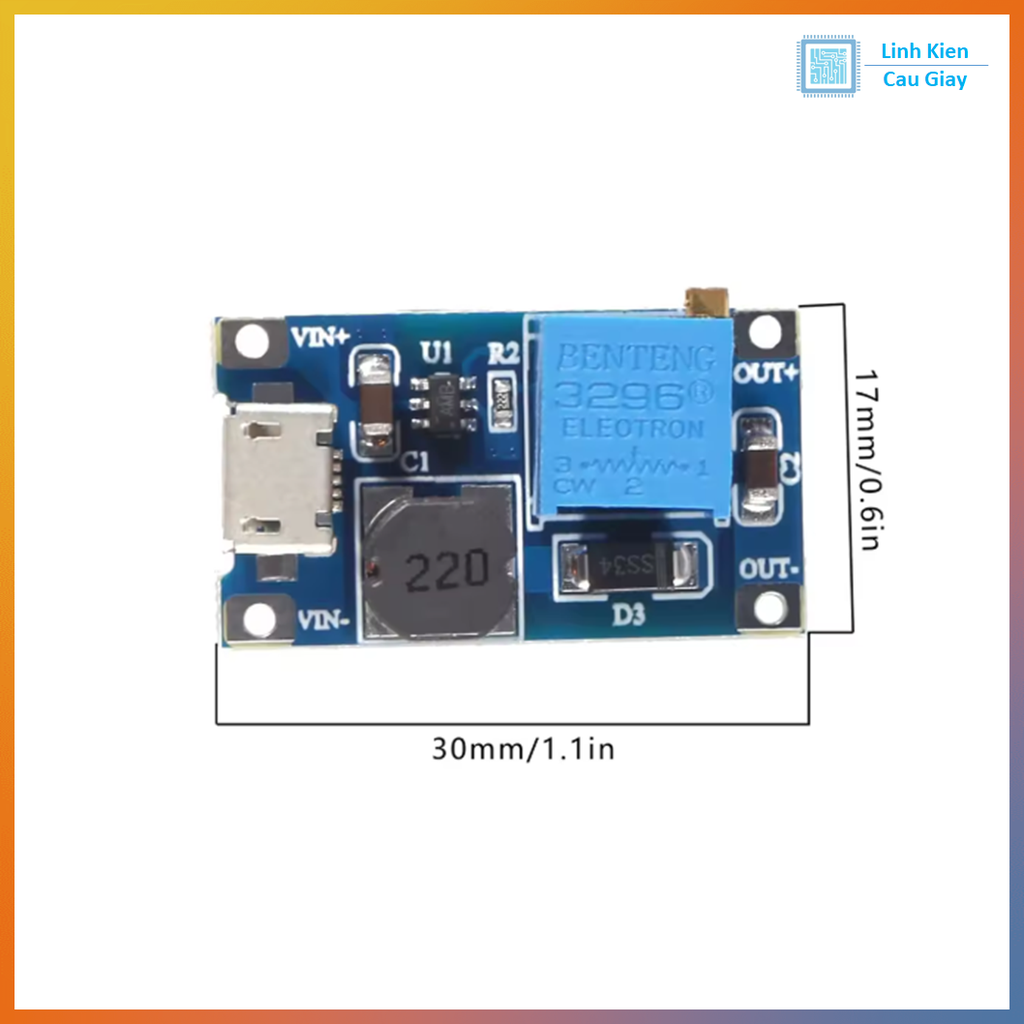

• Kích thước: ~ 36 × 17 × 14 mm (tham khảo)

Hướng dẫn sử dụng

• Cấp VIN trong khoảng 2–24V (đấu đúng cực).

• Không gắn tải, dùng đồng hồ đo ở VOUT.

• Vặn chiết áp để đặt điện áp mong muốn (VD: 5V/9V/12V/24V).

• Kết nối tải; đảm bảo dòng tải phù hợp với Vin/Vout (tránh quá tải gây sụt áp/nóng).

• Nếu dùng với pin 18650, nên có BMS và tản nhiệt khi tải cao.

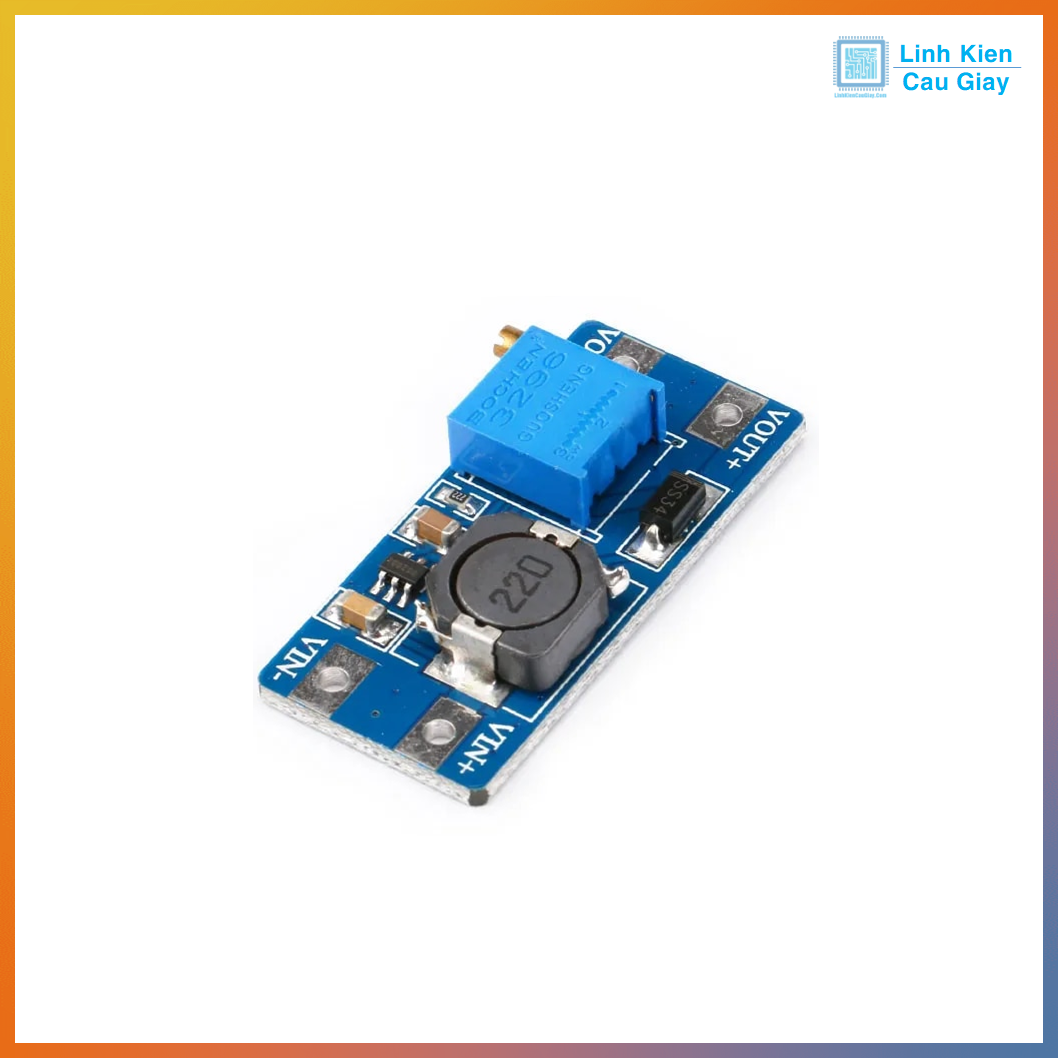

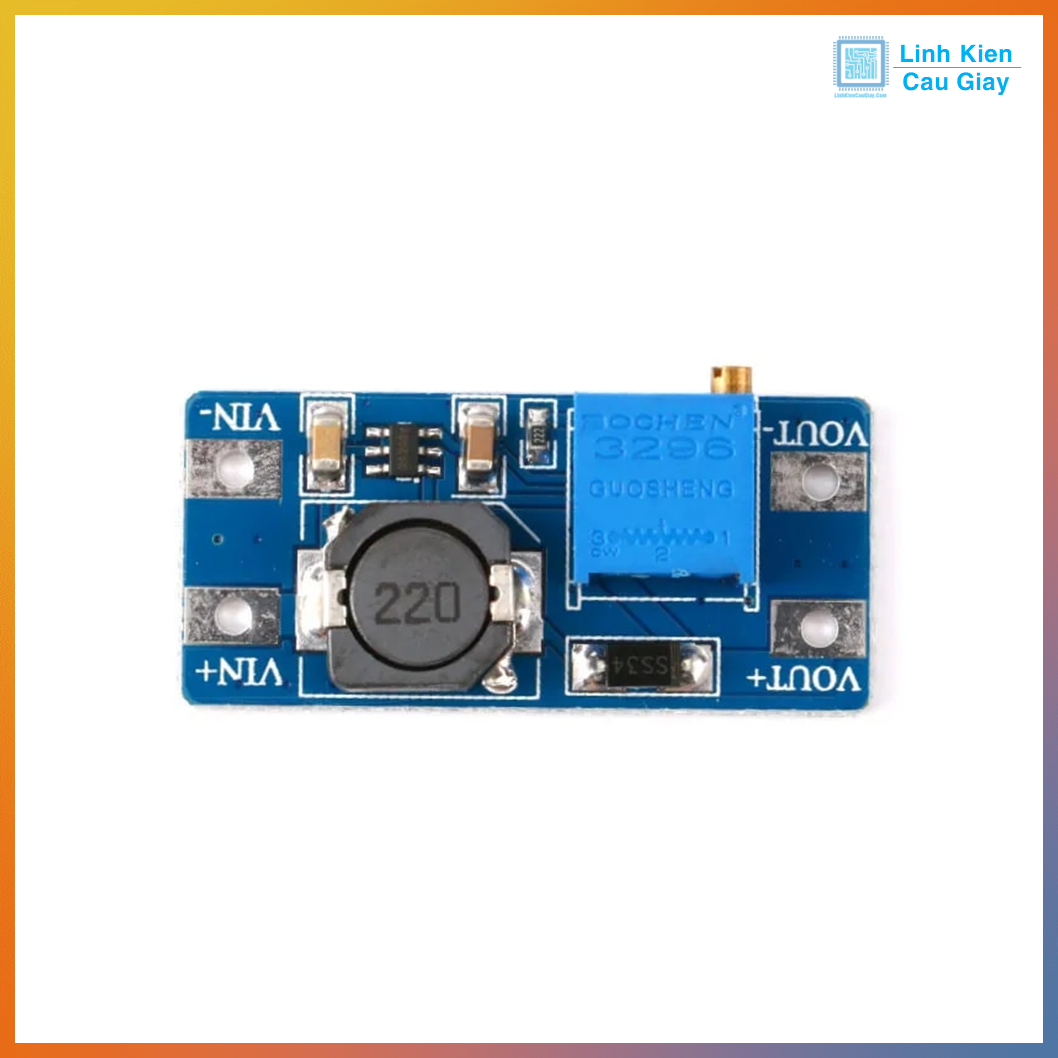

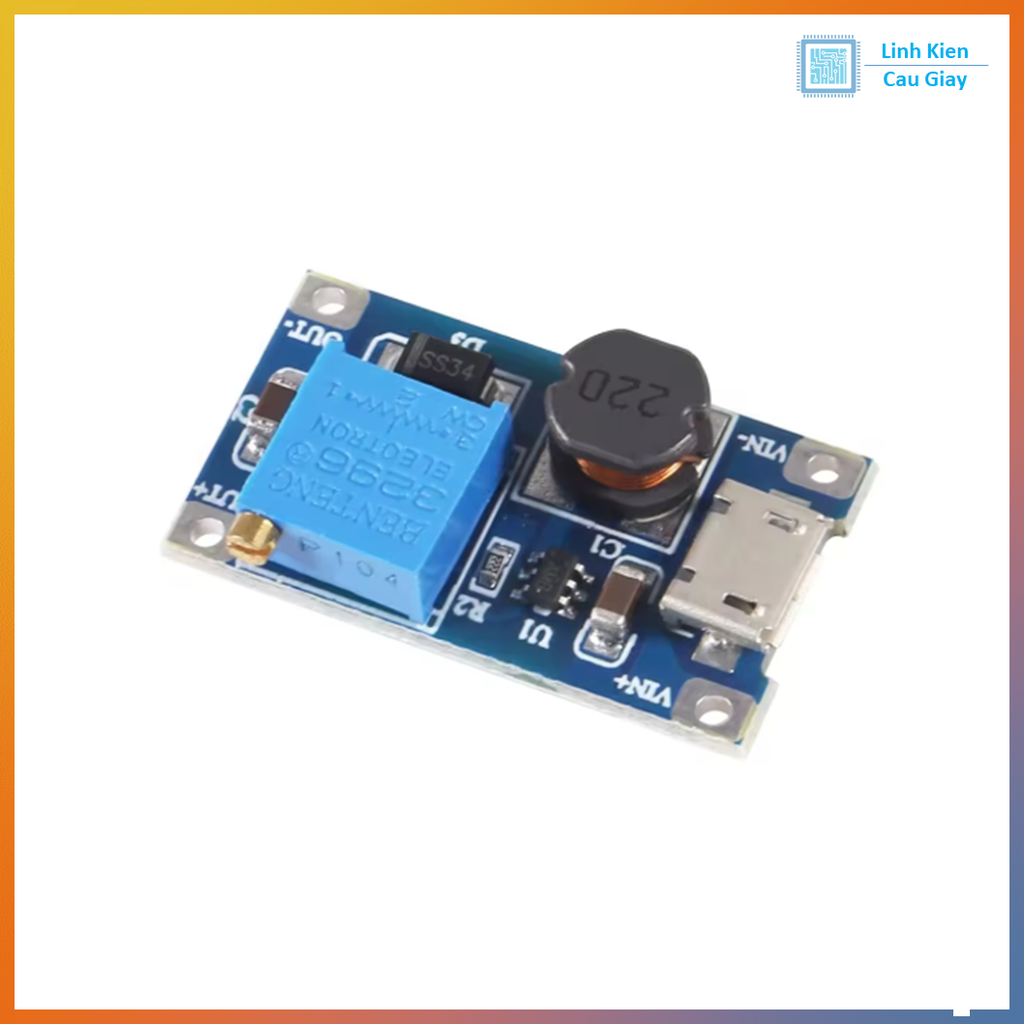

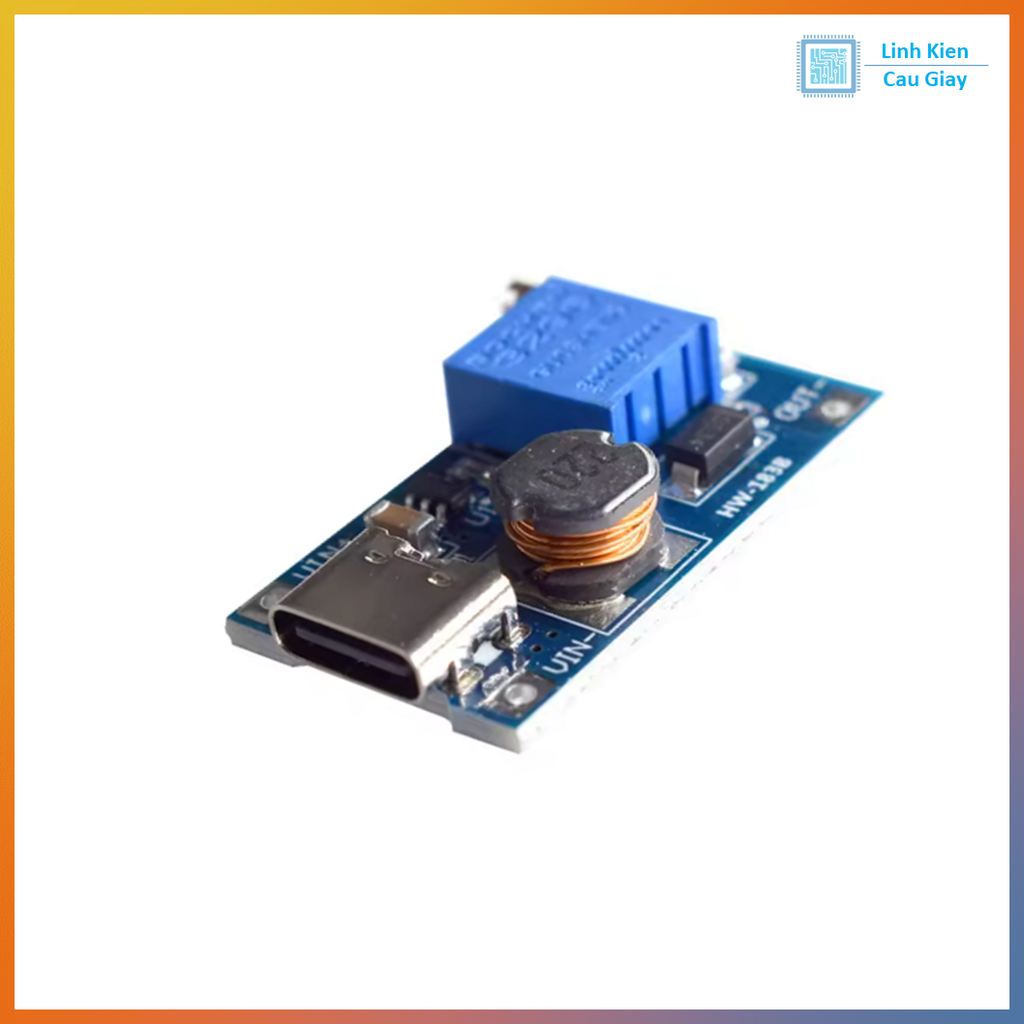

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
