Module tăng áp XL6009 – DC-DC Boost Converter có hiển thị LED

Mô tả sản phẩm

Module XL6009 là mạch DC-DC Boost Converter (tăng áp), cho phép nâng điện áp DC đầu vào lên mức cao hơn theo nhu cầu.
Ưu điểm so với LM2577 và LM2575: hiệu suất cao hơn, dải áp rộng, IC ổn định.
Có LED 7 đoạn hiển thị điện áp đầu ra, tiện lợi khi cài đặt và theo dõi.

Ứng dụng

• Tăng áp nguồn pin, ắc quy (ví dụ: từ 3.7V lên 5V/9V/12V).

• Cấp nguồn cho Arduino, ESP32, Raspberry Pi từ pin Lithium.

• Ứng dụng trong sạc pin, robot, xe điện mini.

• Dự án DIY năng lượng mặt trời, UPS, IoT.

Sơ đồ chân

• IN+ / IN-: đầu vào DC (3.5V – 32V).

• OUT+ / OUT-: đầu ra DC tăng áp (5V – 35V, có thể điều chỉnh).

Thông số kĩ thuật

• IC chính: XL6009 (Boost Converter).

• Điện áp đầu vào: 3.5V – 32V DC.

• Điện áp đầu ra: 5V – 35V DC (điều chỉnh bằng biến trở).

• Dòng tải tối đa: 3A (ổn định 2A).

• Hiệu suất: 92% (tùy điện áp/tải).

• Màn hình hiển thị: LED 7 đoạn (điện áp đầu ra).

• Kích thước module: ~ 65mm x 36mm x 12mm.

Hướng dẫn sử dụng

• Kết nối nguồn DC vào IN+ / IN-.

• Điều chỉnh biến trở để cài đặt điện áp mong muốn (quan sát trên LED).

• Lấy điện áp ra ở OUT+ / OUT-.

• Không cấp vượt quá dải điện áp đầu vào (32V) để tránh hỏng IC.

• Khi tải dòng lớn (>2A) nên gắn thêm tản nhiệt.

Nút bấm hiển thị điện áp đầu vào, điện áp đầu ra

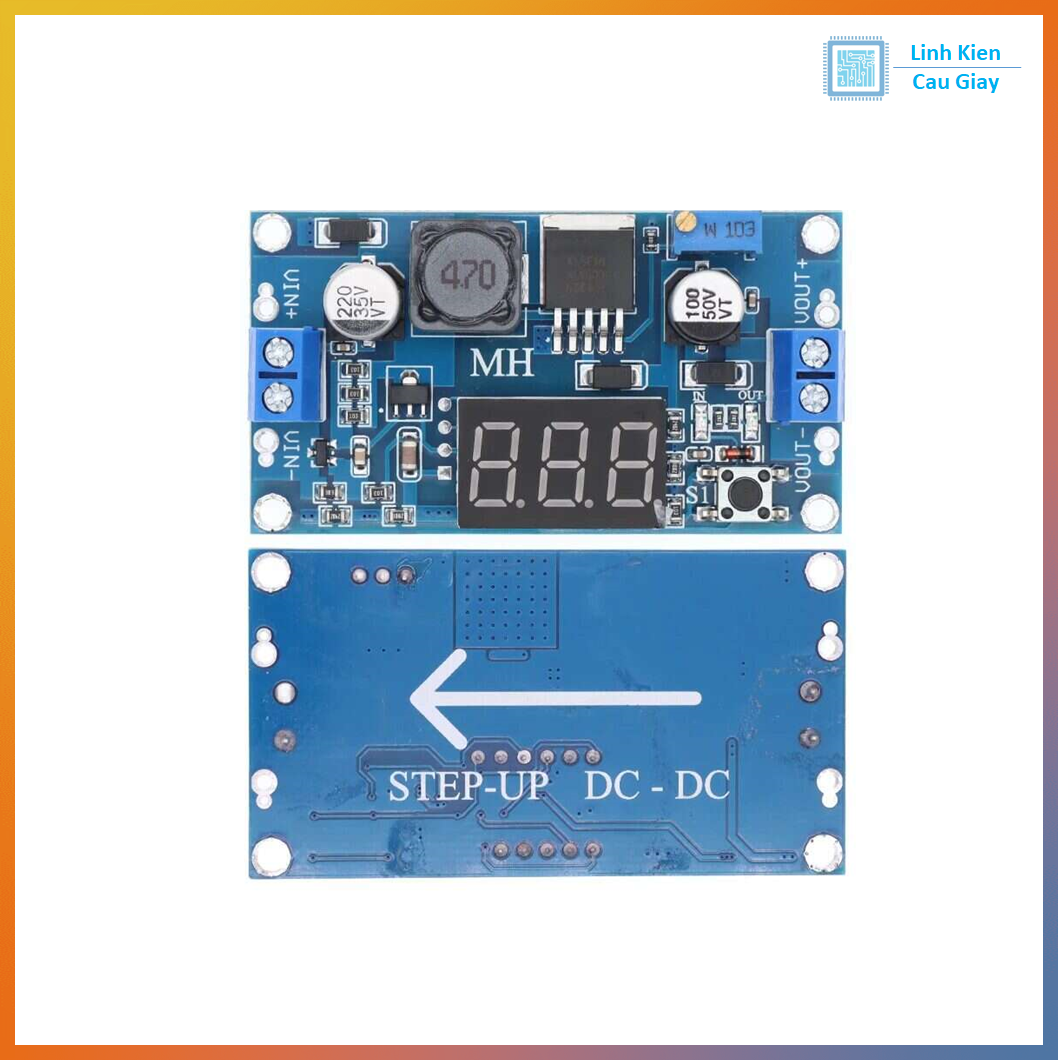

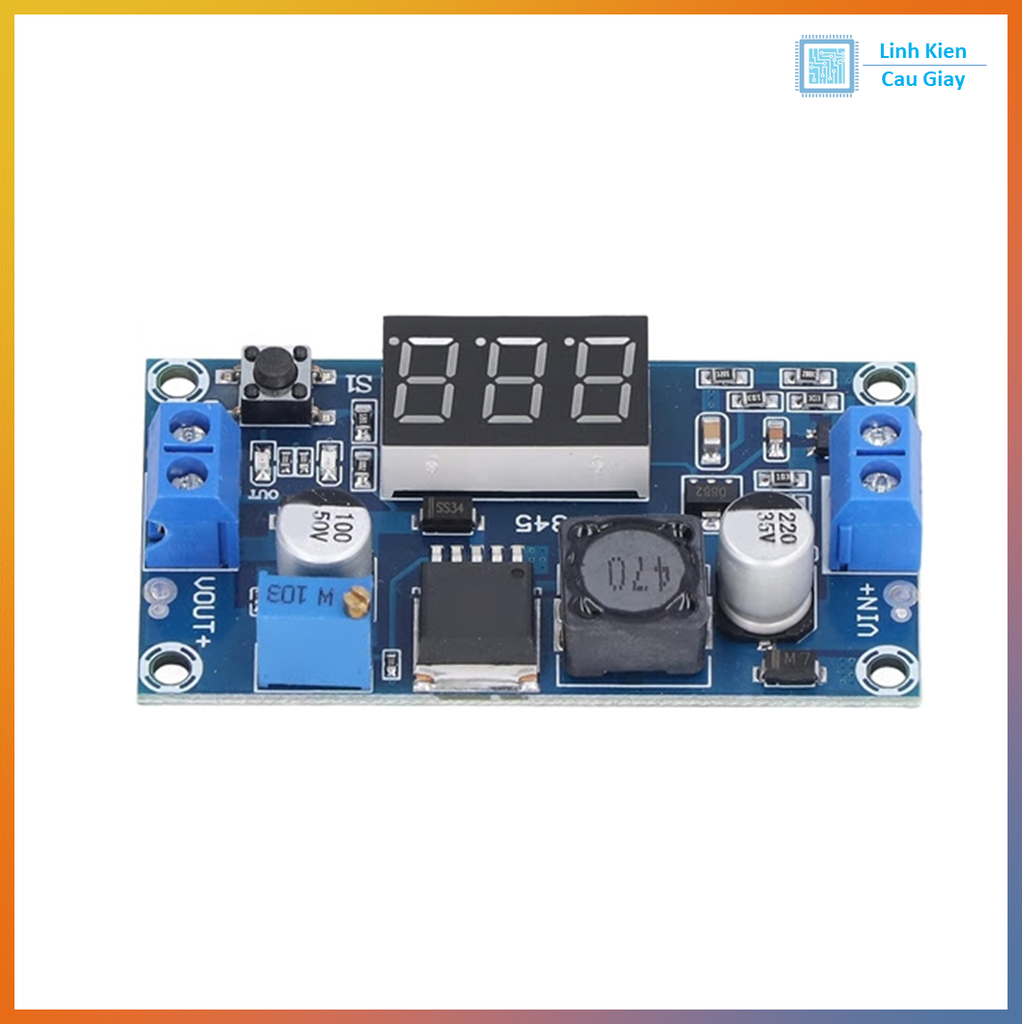

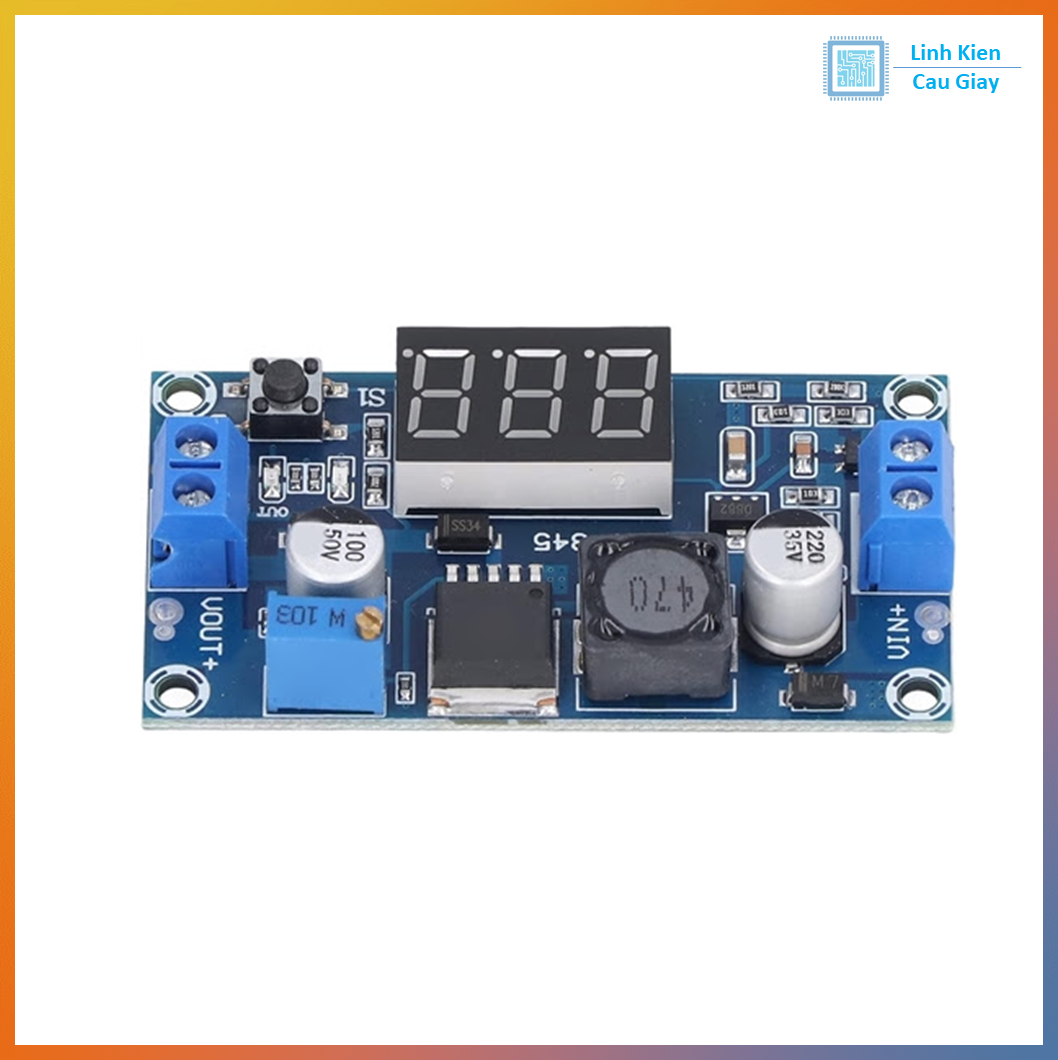

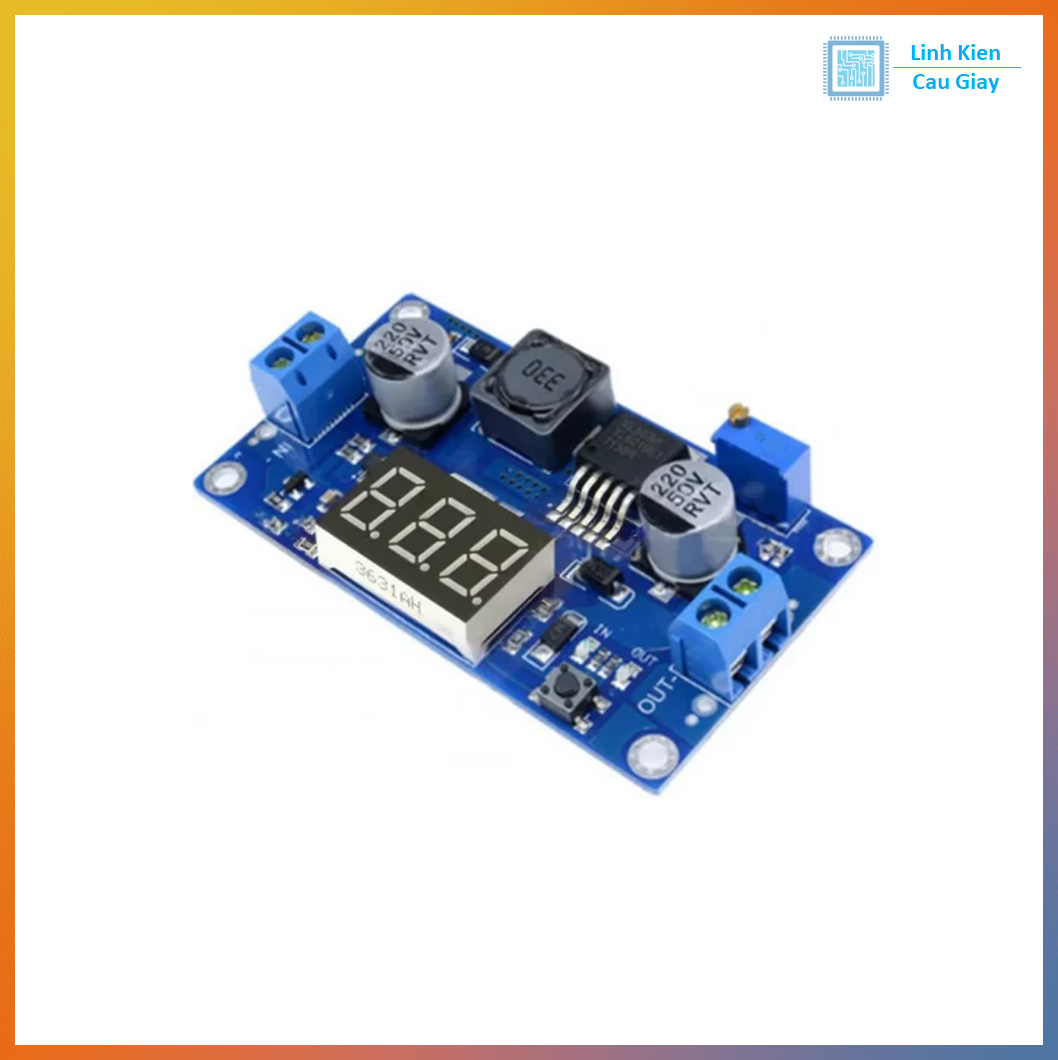

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
