PCB Chuyển Đổi SOP16, SOP28, QPF32 sang chân cắm DIP

Mô tả sản phẩm

PCB Chuyển Đổi SOP16, SOP28, QFP32 sang DIP là bo mạch chuyển đổi giúp bạn dễ dàng sử dụng các IC dạng SMD (SOP – SOIC – QFP – TQFP – SSOP) trên breadboard, perfboard hoặc mạch DIP truyền thống.

Bo được thiết kế theo chuẩn kích thước chân chính xác, mạch đồng dày, dễ hàn, giúp IC SMD hoạt động ổn định như IC DIP thông thường.
Rất phù hợp cho kỹ sư điện tử, sinh viên, người sửa chữa bo mạch hoặc DIY dự án nhúng.

Ưu điểm nổi bật:

• Dùng được cho nhiều loại IC SMD khác nhau

• Chất lượng mạch PCB tốt, pad lớn – dễ hàn

• Tiện lợi cho thử nghiệm, mô phỏng, nghiên cứu mạch

• Tiết kiệm thời gian & công sức khi không có phiên bản DIP

Ứng dụng

• ✔ Thí nghiệm và test IC SMD trên breadboard

• ✔ Thay thế IC DIP không còn hàng

• ✔ Học tập – nghiên cứu điện tử

• ✔ Lắp ráp, sửa chữa bo mạch

• ✔ Giao tiếp module SMD với mạch DIP

• ✔ Dự án DIY, robot, IoT, nhúng

Sơ đồ chân

Tùy phiên bản, PCB bao gồm:

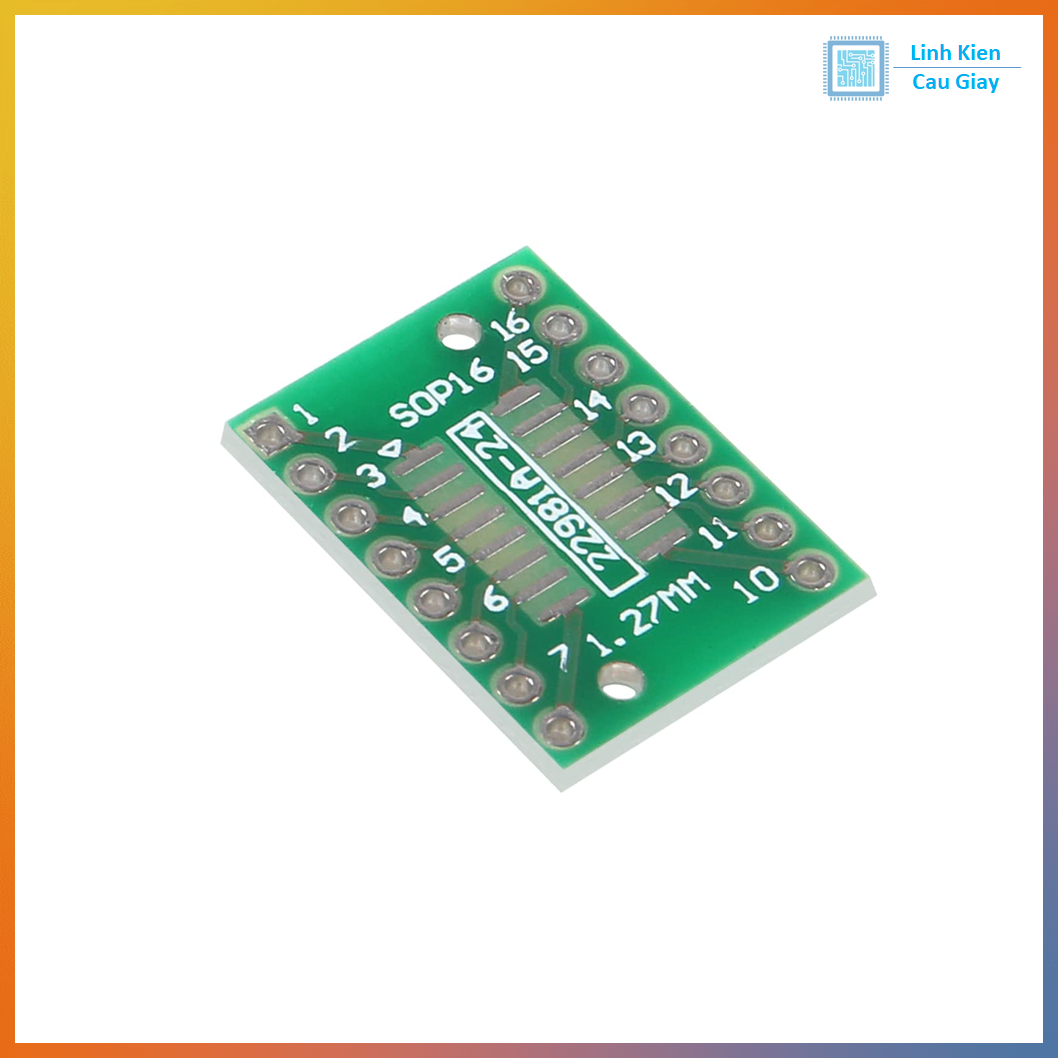

• SOP16 → DIP16

• Pad chuẩn SOP16 (1.27mm)

• Xuất ra chân DIP 16 thẳng hàng 2.54mm

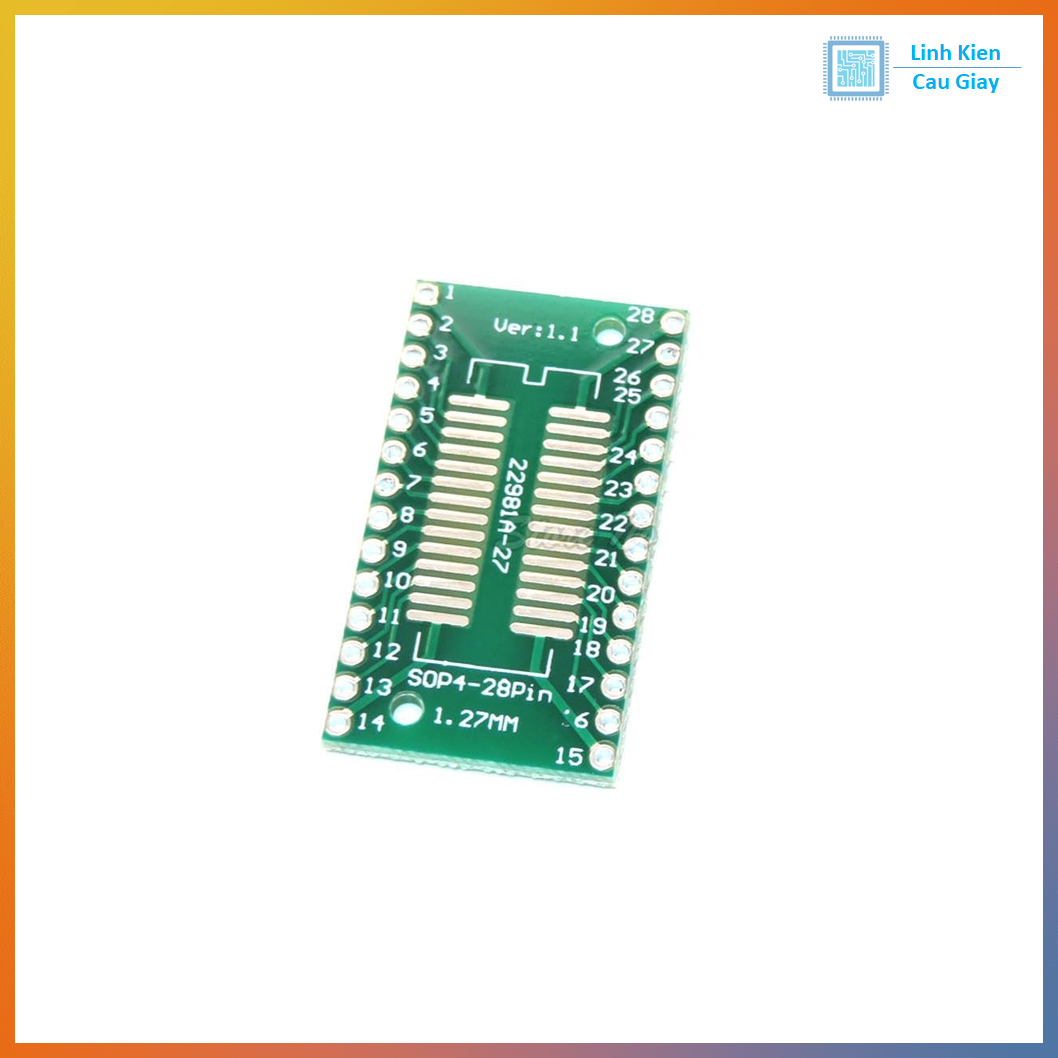

• SOP28 → DIP28

• Tương thích SOP28 / SOIC28

• Xuất ra 2 hàng DIP 28 chân

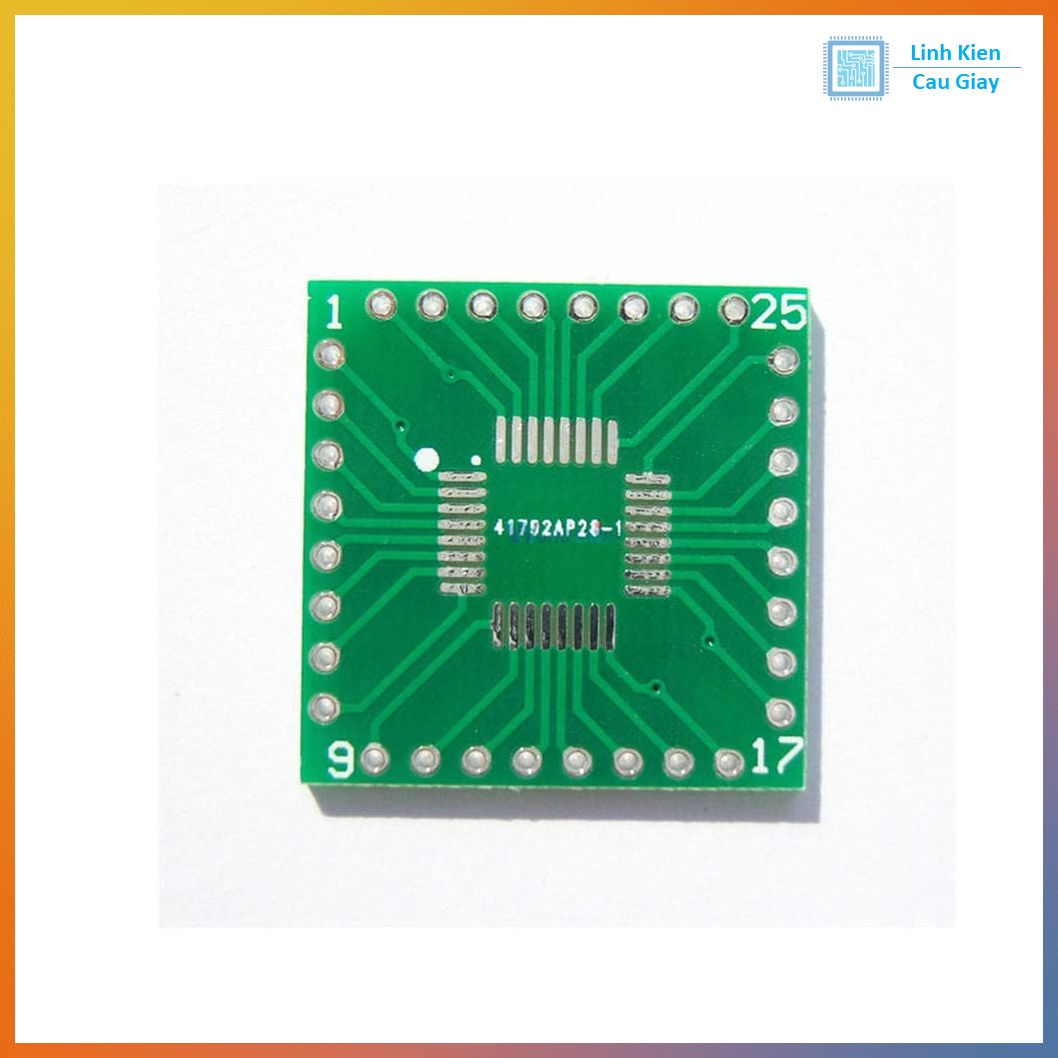

• QFP32 → DIP32

• Hỗ trợ QFP/TQFP/LQFP 32 chân

• Pad mảnh, dễ hàn bằng tay hoặc máy khò

• Xuất ra chân DIP 32 2.54mm

Cả 3 loại đều có ký hiệu chân 1 rõ ràng giúp tránh lắp ngược IC.

Thông số kĩ thuật

• Loại: PCB chuyển đổi IC SMD → DIP

• Chuẩn chân vào:

  • SOP16 / SOIC16

  • SOP28 / SOIC28

  • QFP32 / TQFP32 / LQFP32

• Chuẩn chân ra: DIP 2.54mm

• Vật liệu: FR4

• Độ dày PCB: 1.6mm

• Mạch đồng: 1oz trở lên

• Màu PCB: Xanh

• Kích thước nhỏ gọn, dễ sử dụng

Hướng dẫn sử dụng

✓ Cách hàn IC lên PCB

1. Đặt IC đúng chiều theo đánh dấu chân 1.

2. Hàn từng chân bằng mỏ hàn hoặc dùng máy khò.

3. Kiểm tra không để chập chân.

✓ Cách dùng trên breadboard

• Gắn phần DIP vào breadboard hoặc PCB lỗ 2.54mm.

• Kết nối dây jumper vào từng chân theo sơ đồ của IC.

✓ Lưu ý

• Đọc datasheet IC để nối đúng chức năng.

• Nên dùng flux để hàn IC QFP32 cho dễ.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
