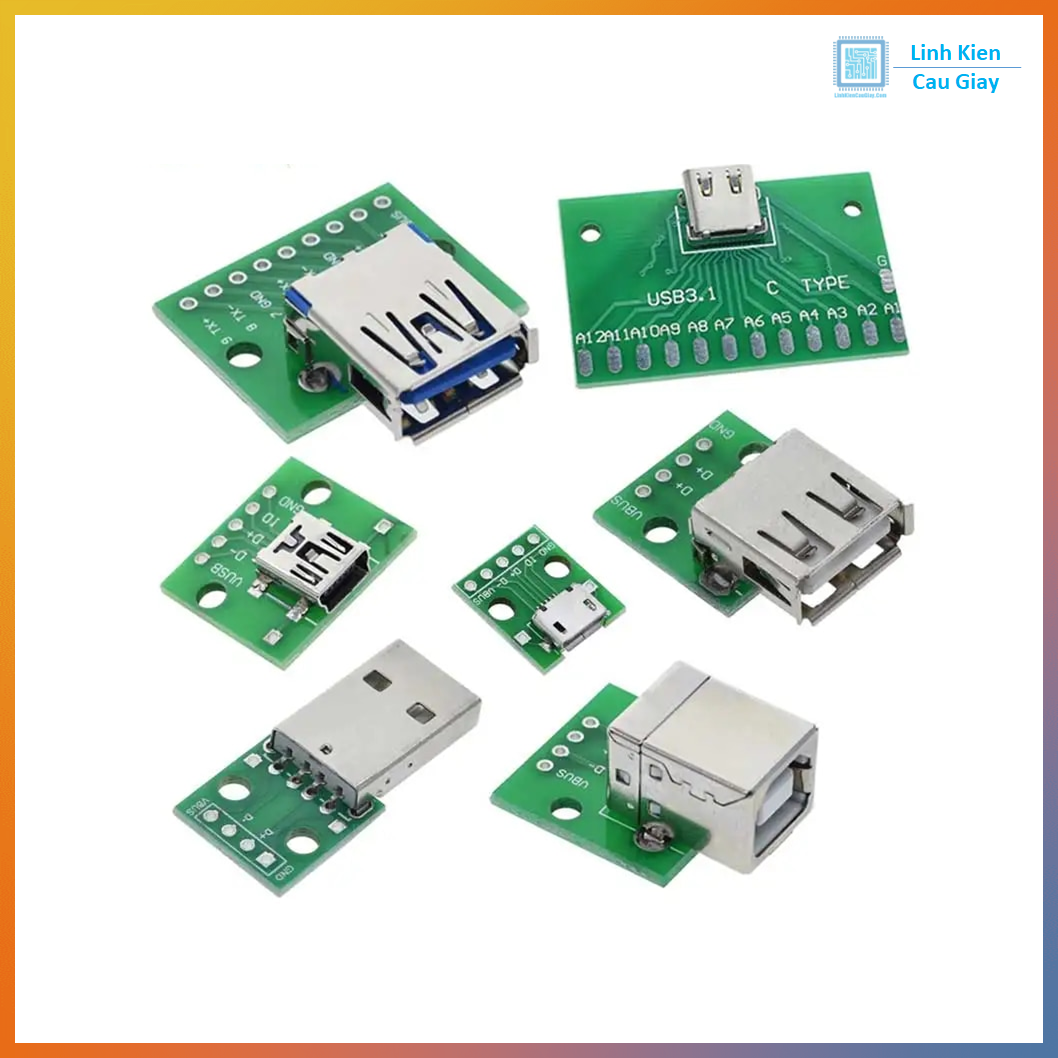

PCB chuyển đổi USB-A, USB-B, Micro USB, Mini USB, Type-C ra chân cắm 2.54mm

Mô tả sản phẩm

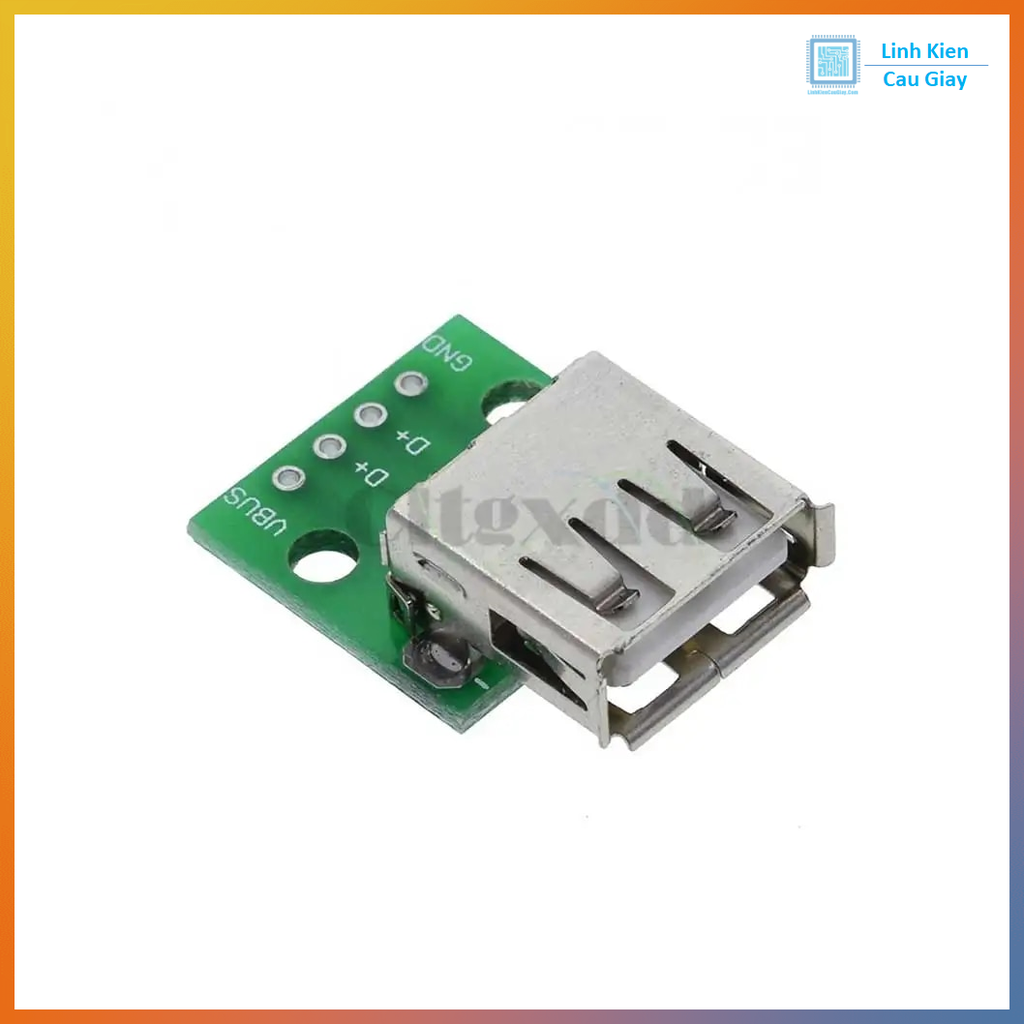

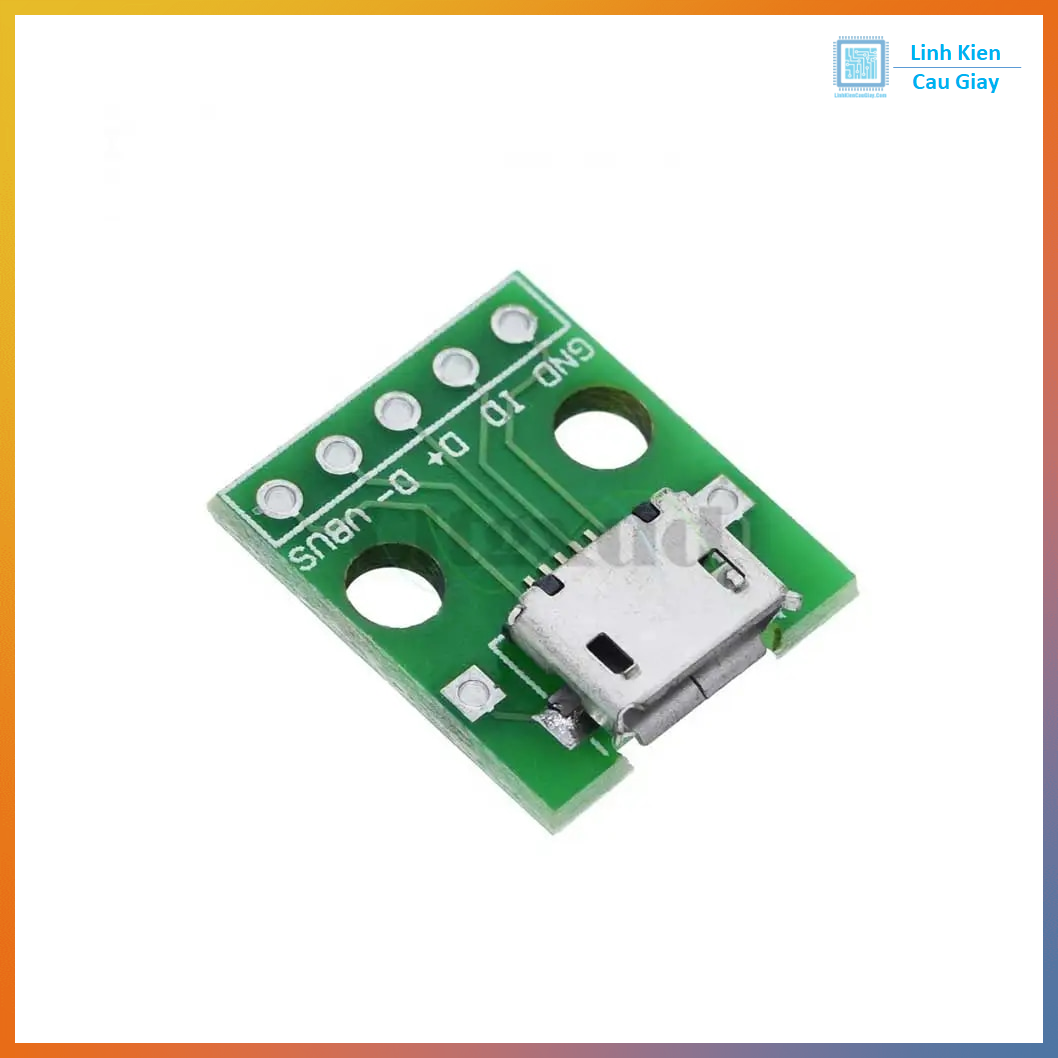

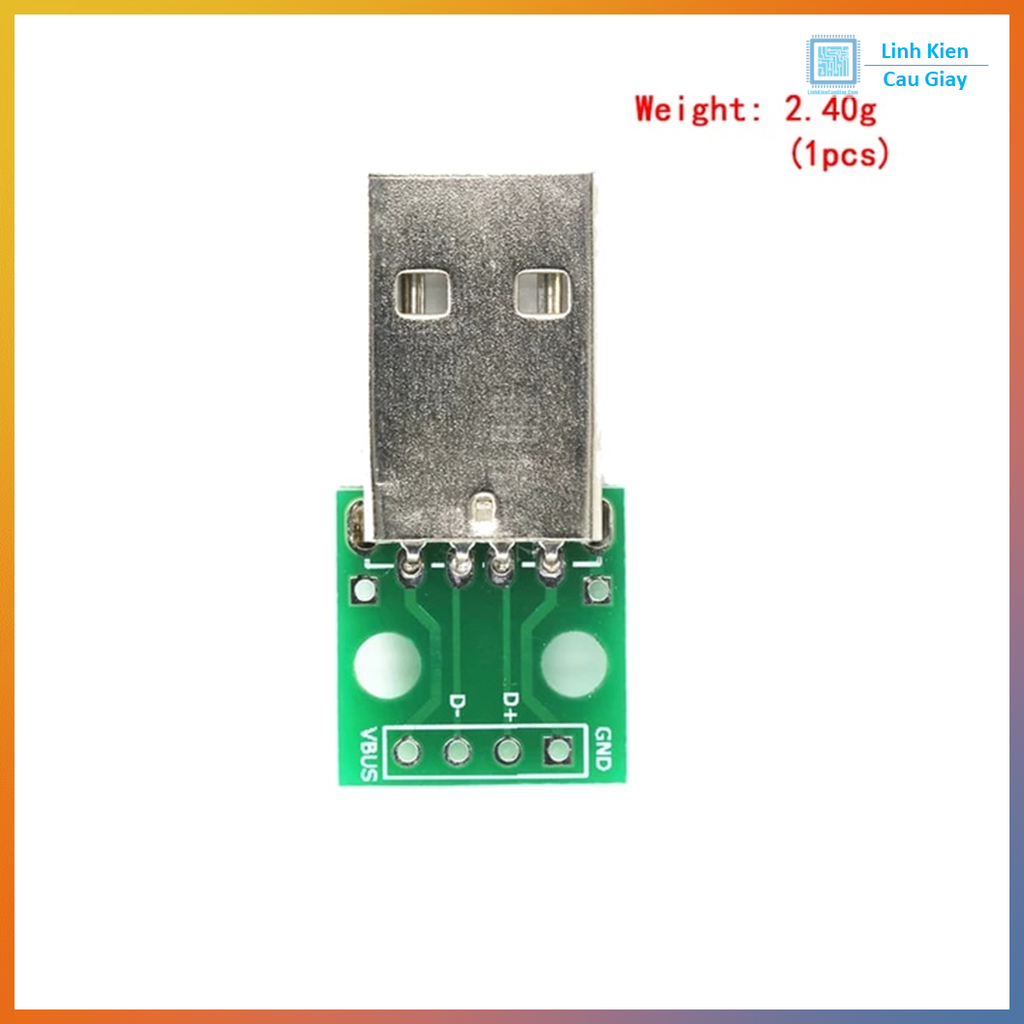

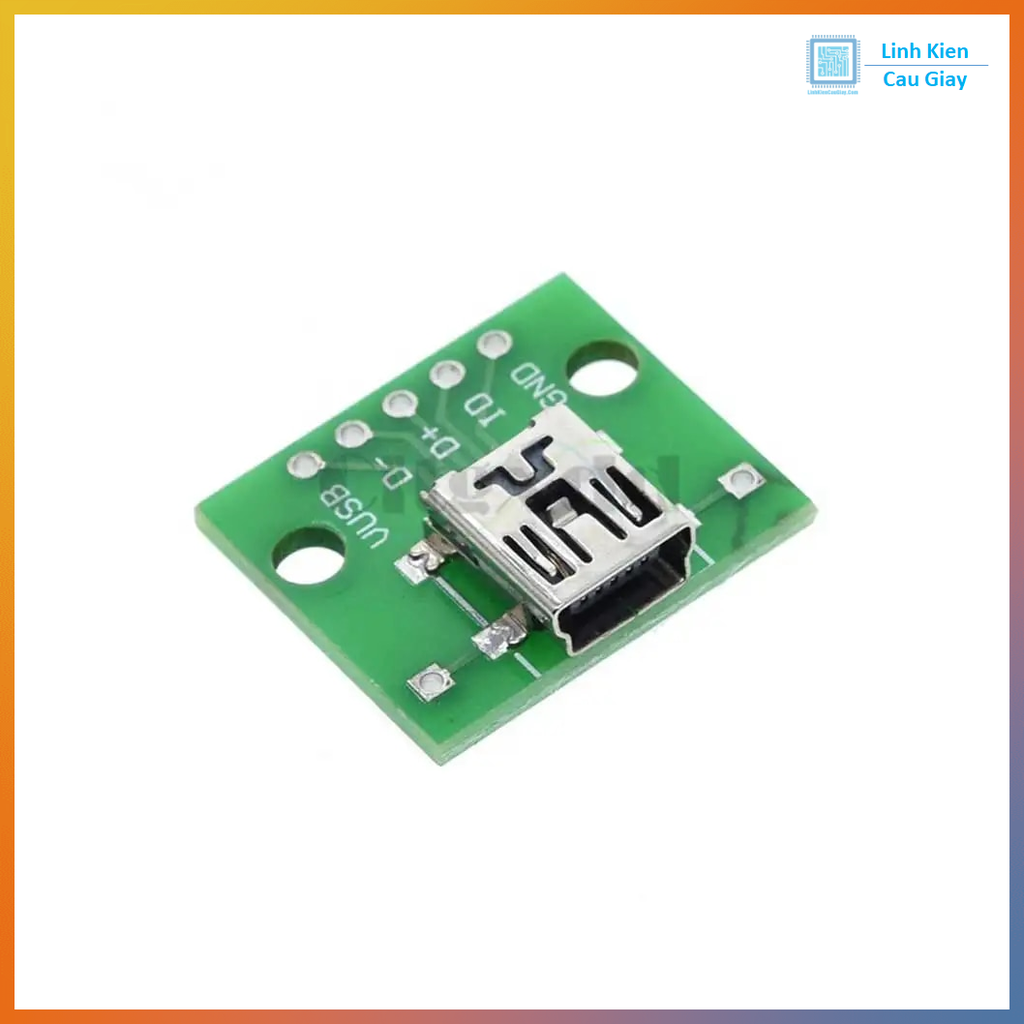

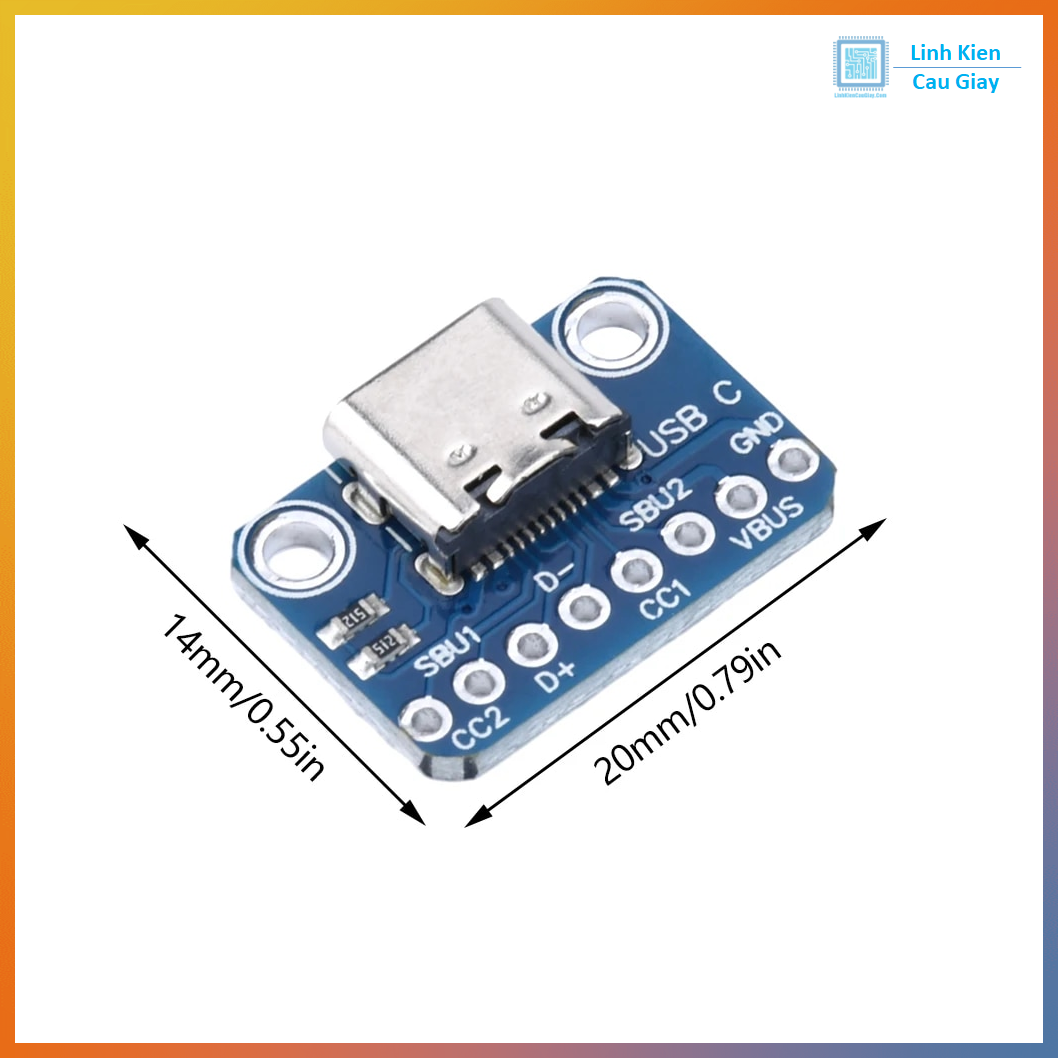

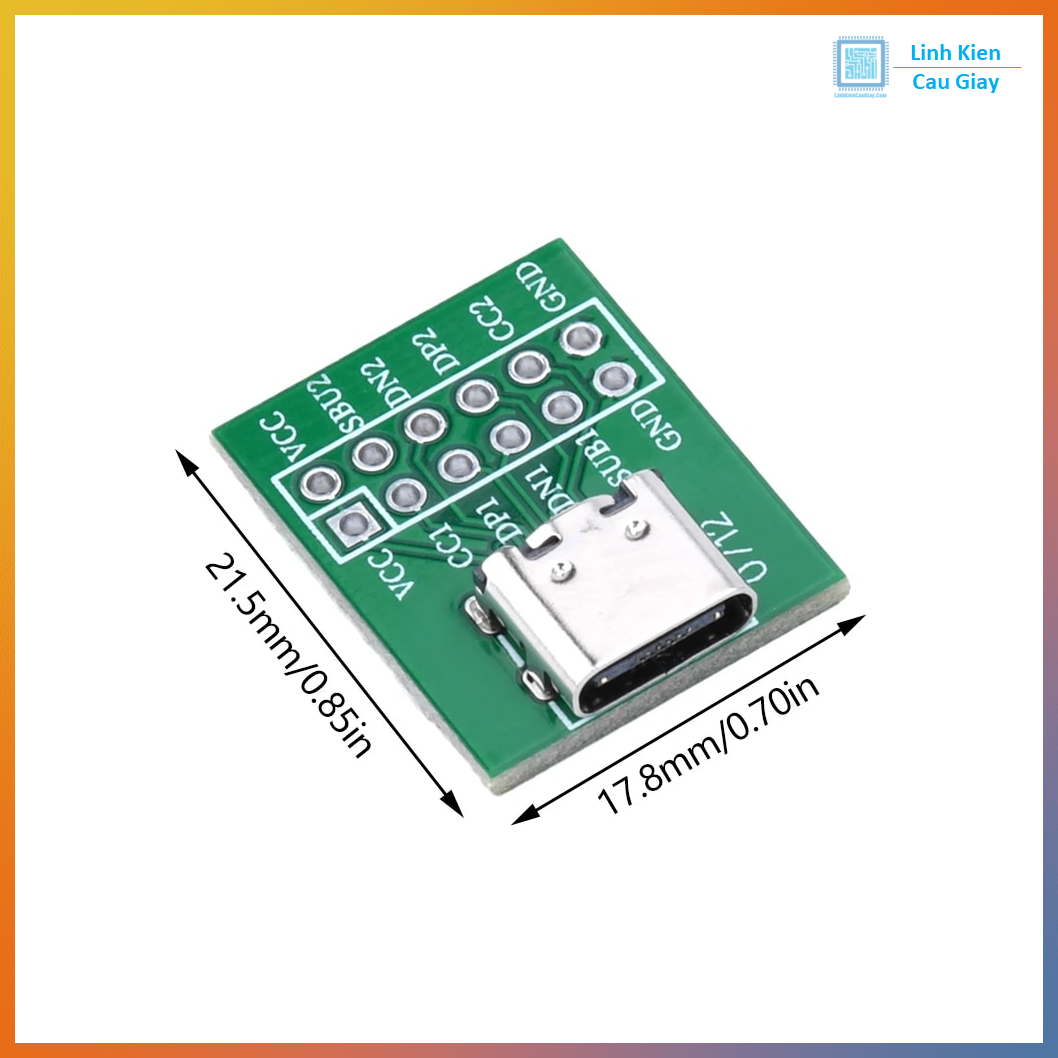

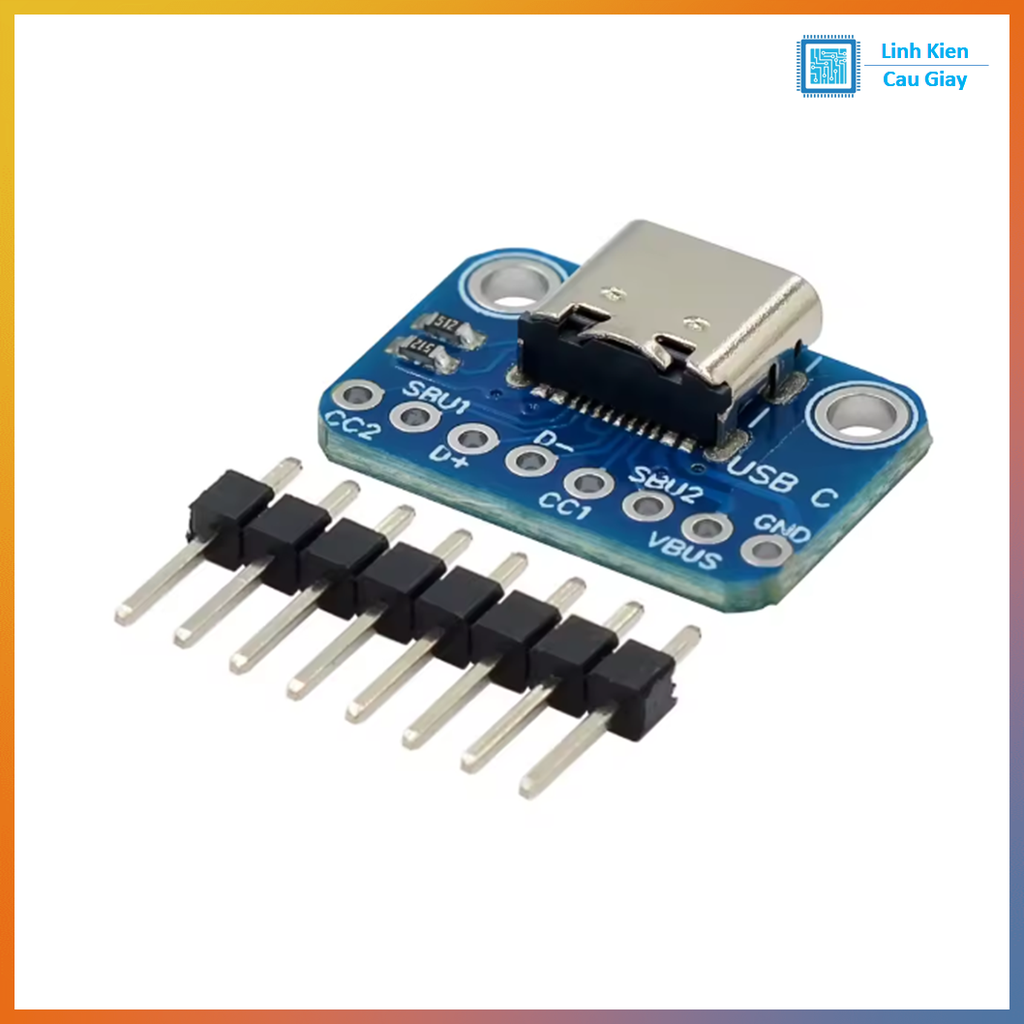

Bộ breakout USB giúp đổi các loại đầu USB-A, USB-B, Micro-USB, Mini-USB, Type-C sang hàng chân 2.54 mm để cắm breadboard, hàn dây, làm jig test. Lấy trực tiếp 5V (VBUS), GND, D+, D-; bản Type-C có thêm CC1/CC2, SBU (một số bản có điện trở CC 5.1 kΩ xin 5 V). Rất phù hợp DIY/Arduino/ESP, nạp nguồn 5 V, kiểm tra cáp/thiết bị.

Ứng dụng

• Cấp 5 V từ cổng USB cho mạch nhúng, test cáp/thiết bị.

• Làm jig sản xuất: đưa D+/D- ra que đo.

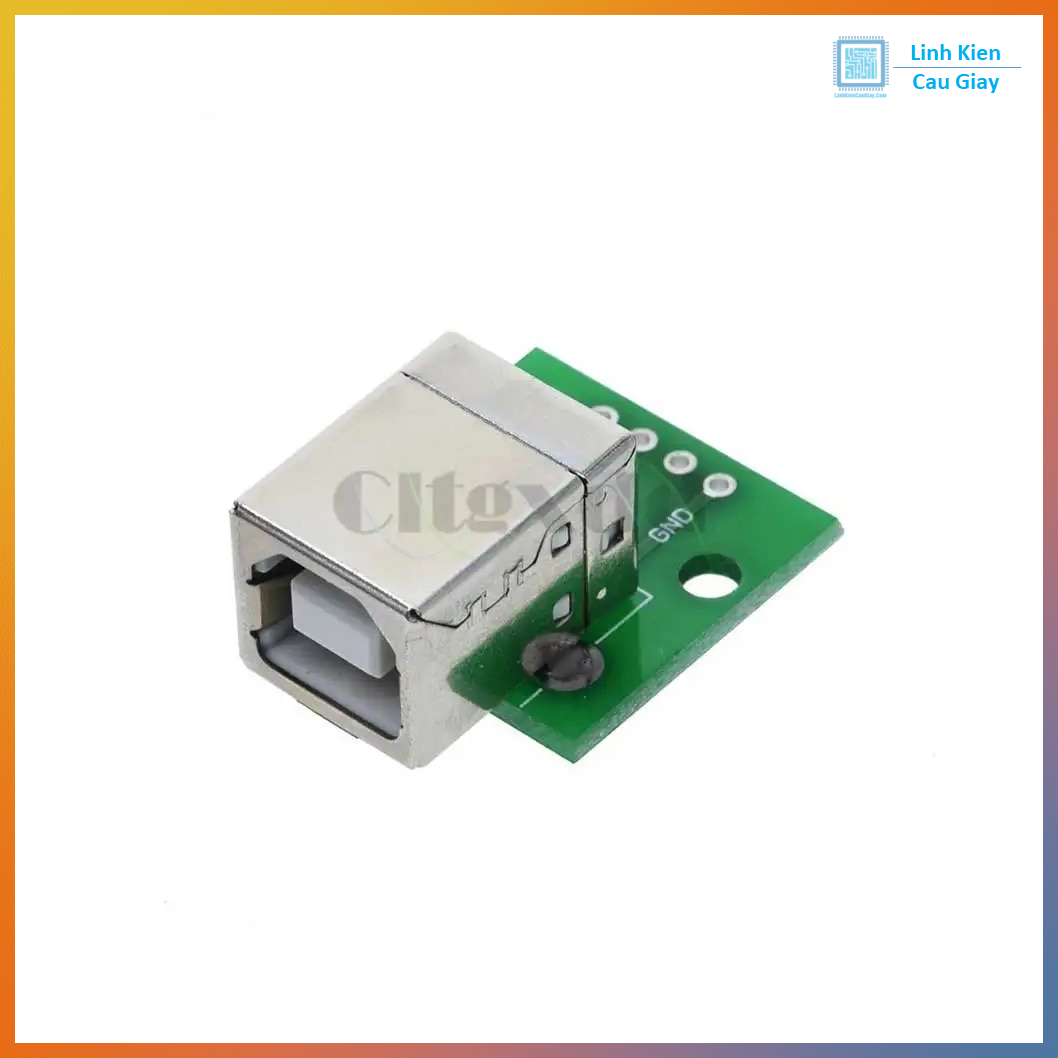

• Chuyển đầu nối cho breadboard/PCB DIY (USB-A host/device, Micro/Mini thiết bị, USB-B máy in…).=

Thông số kĩ thuật

• Bước chân: 2.54 mm (DIP), tương thích breadboard.

• Điện áp: 5 V USB; dòng khuyến nghị ≤ 1–2 A (tùy đầu nối/cáp).

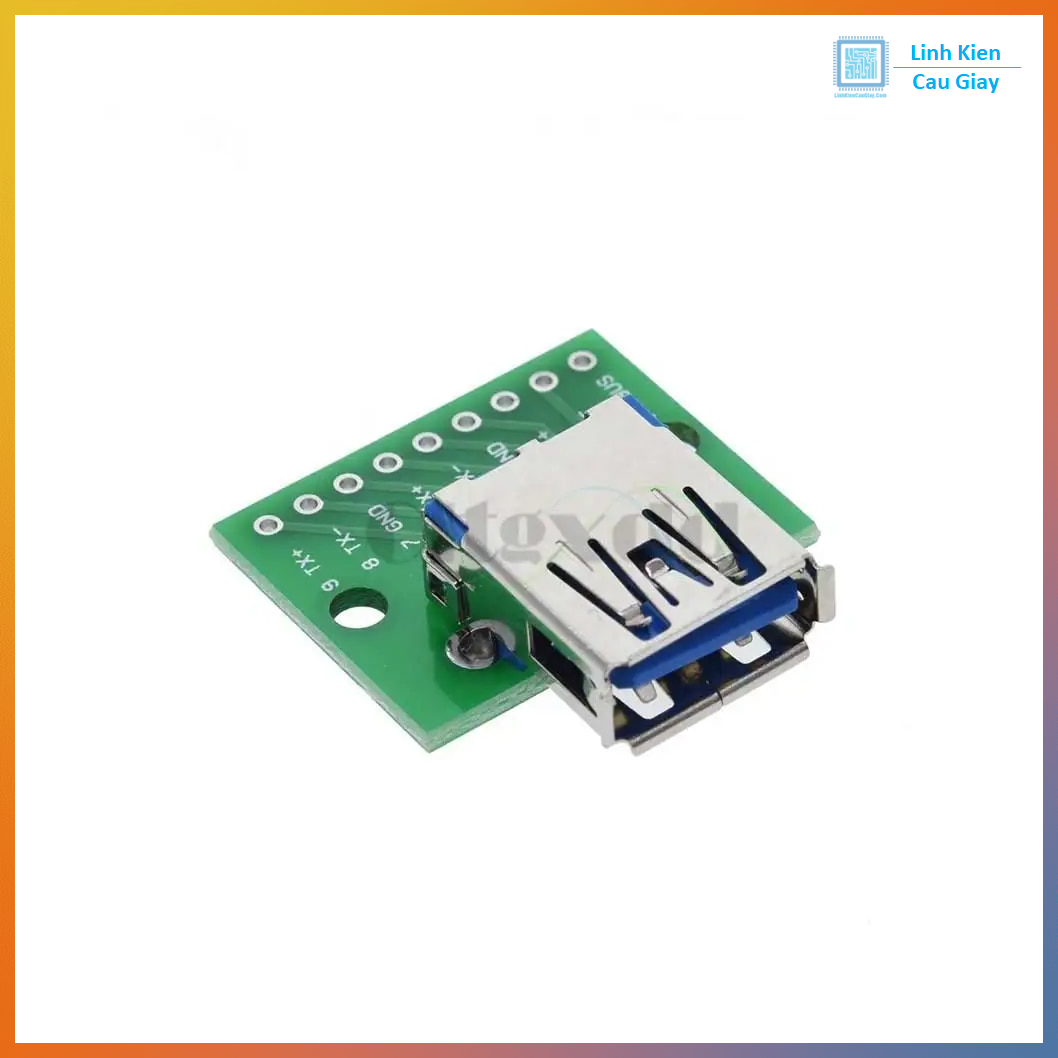

• Chuẩn dữ liệu: USB 2.0 (D+/D−); bản 3.0 có thêm chân SS.

• Kích thước: nhỏ gọn; mỗi kiểu đầu có PCB riêng (xem tùy chọn).

Hướng dẫn sử dụng

• Chọn kiểu đầu USB bạn cần (A/B/Micro/Mini/Type-C).

• Cắm dây/cáp vào đầu USB trên PCB.

• Lấy 5 V & GND từ pad tương ứng; nếu truyền dữ liệu thì nối D+/D- đến mạch.

• Với Type-C, đảm bảo bản có CC5.1 kΩ hoặc tự gắn CC để xin 5 V; không đấu trực tiếp vào nguồn PD điện áp cao.

• Tránh chạm chập; nếu kéo dòng cao hãy dùng dây to, mối hàn chắc.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
