PCB ra chân USB Type C (Loại Đực)

(Mã SP:PVN3230)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

6.000₫

8.000₫

-25%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

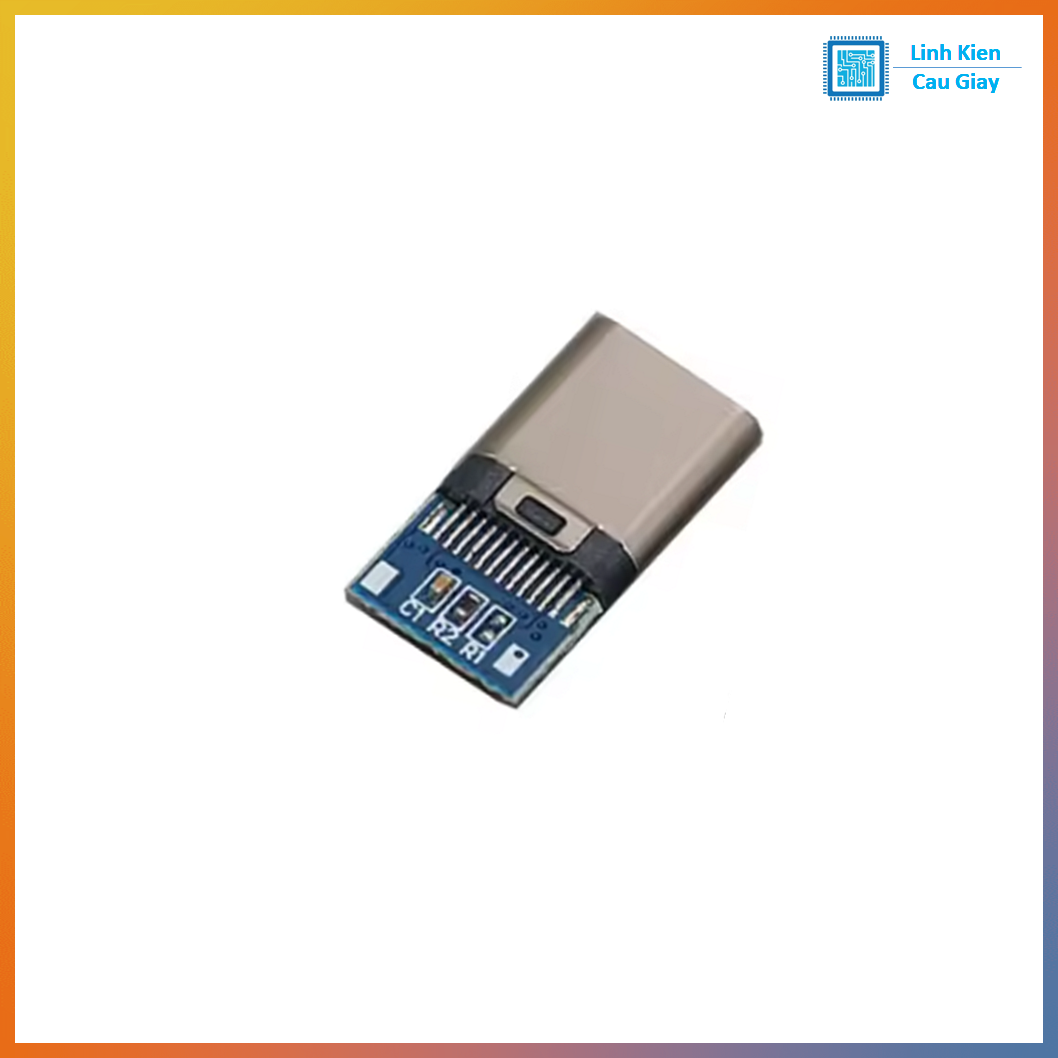

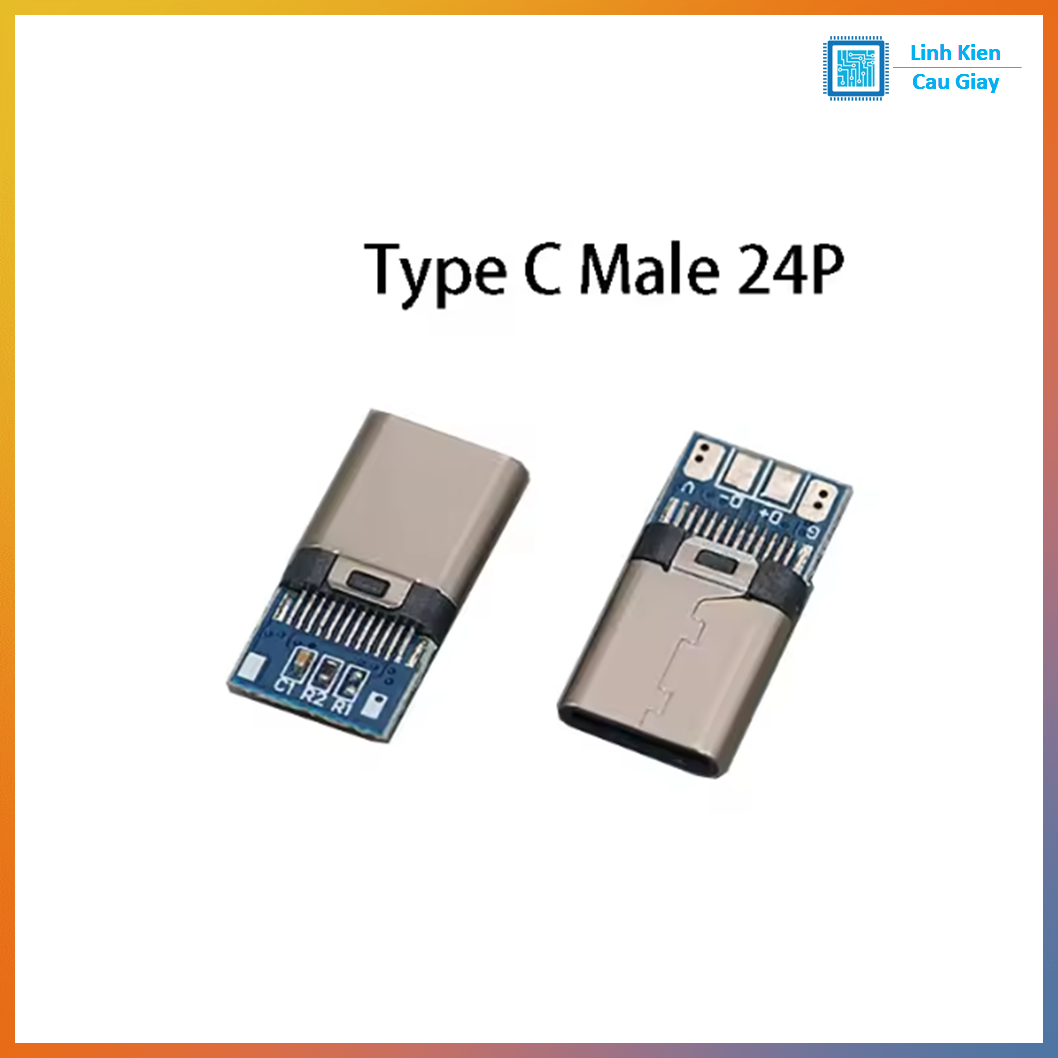

PCB chuyển USB Type-C đực ra chân hàn (24P)

Mô tả sản phẩm

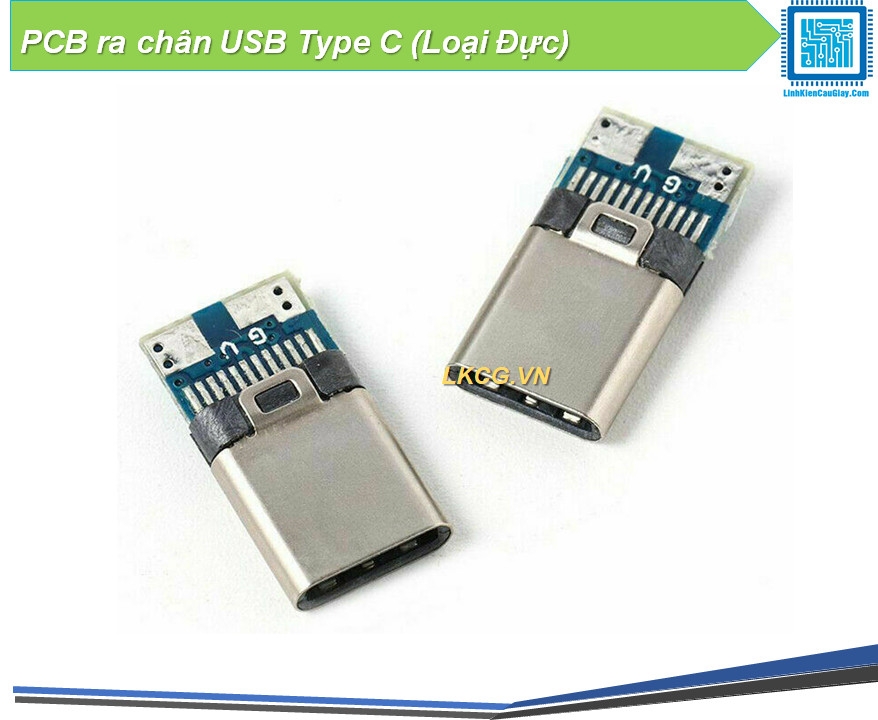

PCB ra chân USB Type-C (loại đực) 24P – đầu chuyển Type-C male ra pad hàn/điểm đấu dây trên PCB, tiện DIY làm cáp, test nguồn, sửa chữa mạch, tạo đầu cắm Type-C cho dự án điện tử. Bản 24 chân giúp đi được đầy đủ đường tín hiệu (tùy ứng dụng), nhỏ gọn, dễ hàn.

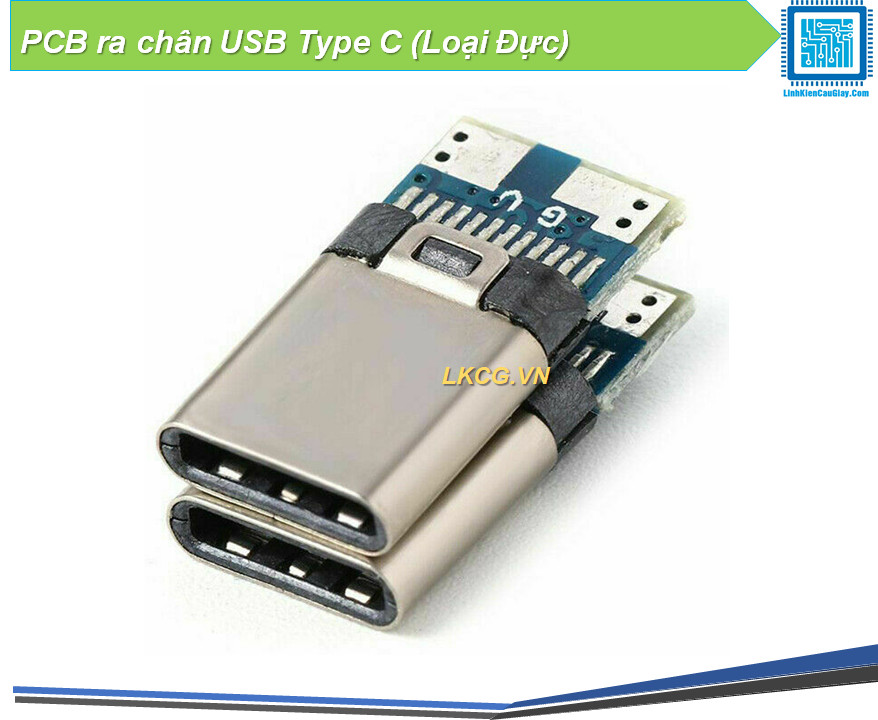

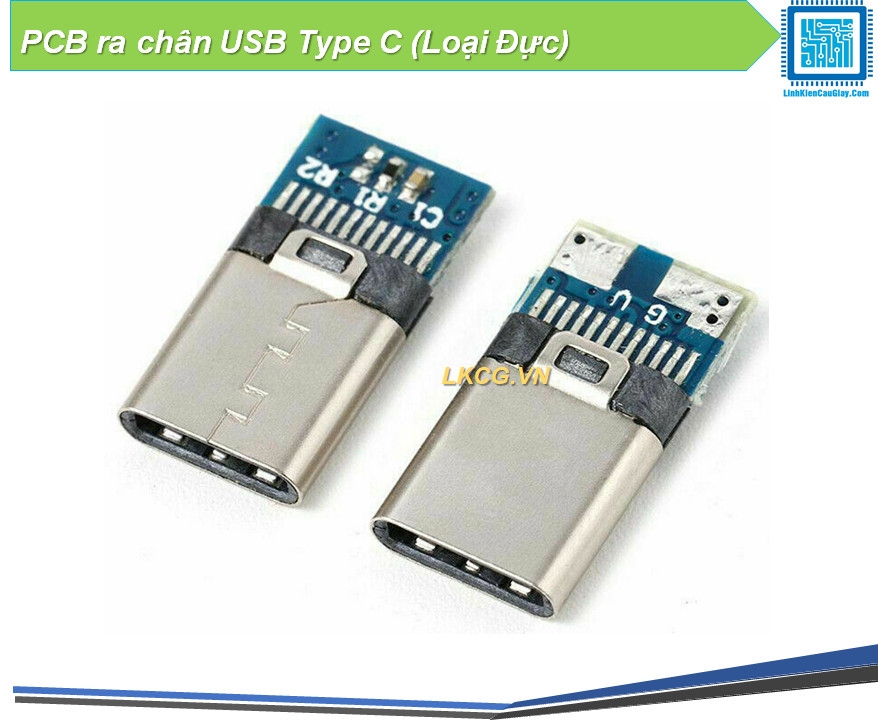

Sản phẩm là đầu Type-C đực đã gắn sẵn lên một PCB nhỏ, trên PCB có các pad/điểm hàn để bạn kéo dây hoặc đấu vào mạch. Phù hợp khi cần làm nhanh một đầu cắm Type-C cho thiết bị DIY, hoặc dùng để test cấp nguồn/đường tín hiệu mà không cần hàn trực tiếp cổng Type-C rời (SMD khó hàn).

Ứng dụng

Làm đầu cắm Type-C cho dự án DIY, robot, hộp điều khiển
Test nguồn 5V từ sạc Type-C, đo kiểm nhanh
Làm cáp chuyển/đấu dây theo nhu cầu (tùy kỹ thuật)
Sửa chữa, thay thế tạm thời khi cần đầu Type-C đực

Sơ đồ chân

Vì là 24P, trên PCB thường có đủ các nhóm chân của Type-C. Tuy nhiên, đa số người dùng DIY hay dùng theo 2 mức:

Chỉ lấy nguồn 5V (cơ bản):
Dùng pad VBUS (+5V) và GND là được.

Cần dữ liệu USB 2.0:
Dùng thêm D+ / D- (kèm VBUS/GND).

Cần Type-C đúng chuẩn (nhận sạc từ củ Type-C):
Một số mạch cần xử lý CC1/CC2 (điện trở/IC) để “xin” nguồn đúng chuẩn (tùy mục đích).

Thông số kĩ thuật

Chuẩn: USB Type-C (Male/đực)
Số chân: 24P
Dạng: breakout PCB / PCB ra chân hàn
Màu PCB: xanh (như hình)
Ứng dụng: DIY, test, sửa chữa, đấu dây

Hướng dẫn sử dụng

Hàn dây vào các pad theo nhu cầu (VBUS/GND hoặc thêm D+/D-)
Cố định bằng keo nến/keo epoxy để chống gãy chân khi cắm rút
Nếu dùng cho nguồn: kiểm tra cực tính và đo trước khi cấp cho mạch
Nếu dùng dữ liệu: đi dây ngắn, xoắn cặp D+/D- để giảm nhiễu
