Puly 3M 30 Răng Rộng 15mm

Mô tả sản phẩm

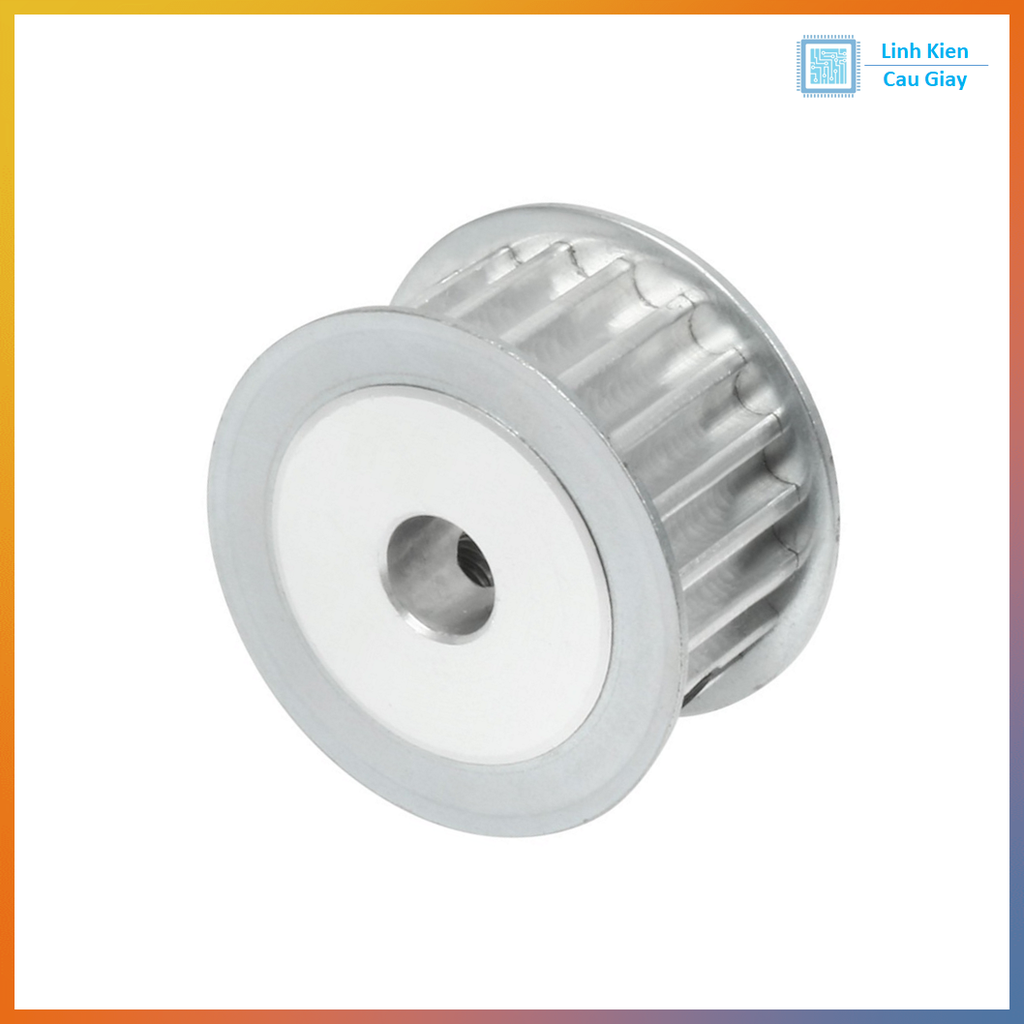

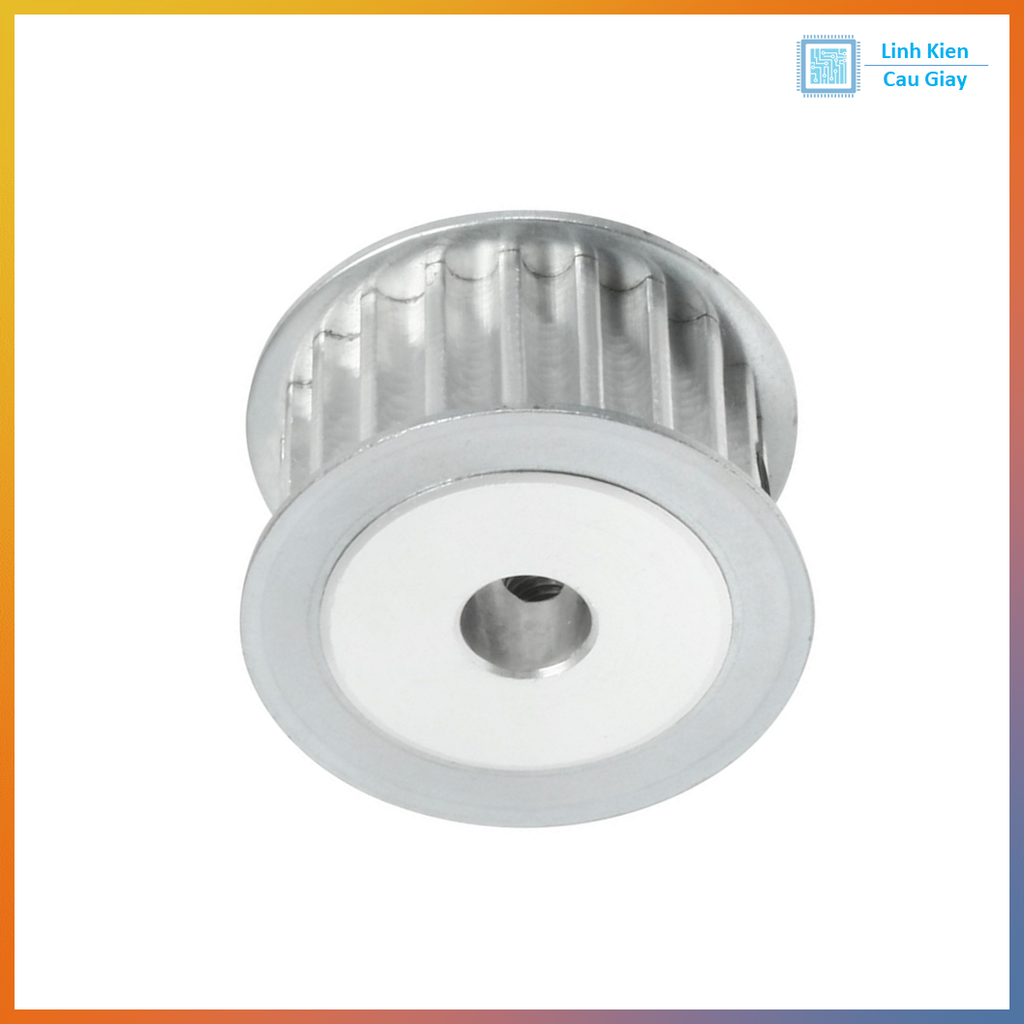

Puly 3M 30 răng – bản 15mm là puly truyền động đồng bộ dùng cho dây đai răng 3M, trong đó khoảng cách giữa 2 răng (pitch) là 3mm.
Loại 30 răng cho chuyển động êm, chính xác, thích hợp cho các cơ cấu truyền động tốc độ trung bình, mô-men vừa, giảm rung lắc so với puly ít răng.

Puly được gia công từ nhôm/hợp kim nhẹ, cứng, răng chuẩn giúp ăn khớp tốt với dây đai 3M, hạn chế trượt và mòn dây.
Trên thân puly có 2 vít hãm để cố định chắc chắn với trục motor.

Ứng dụng

• Máy in 3D, máy khắc laser nhỏ

• Máy CNC mini, robot, cơ cấu trượt tuyến tính

• Hệ thống truyền động dây đai 3M trong mô hình cơ khí

• Băng tải nhỏ, máy tự động, máy đóng gói mini

• Các dự án DIY, robot học sinh – STEM

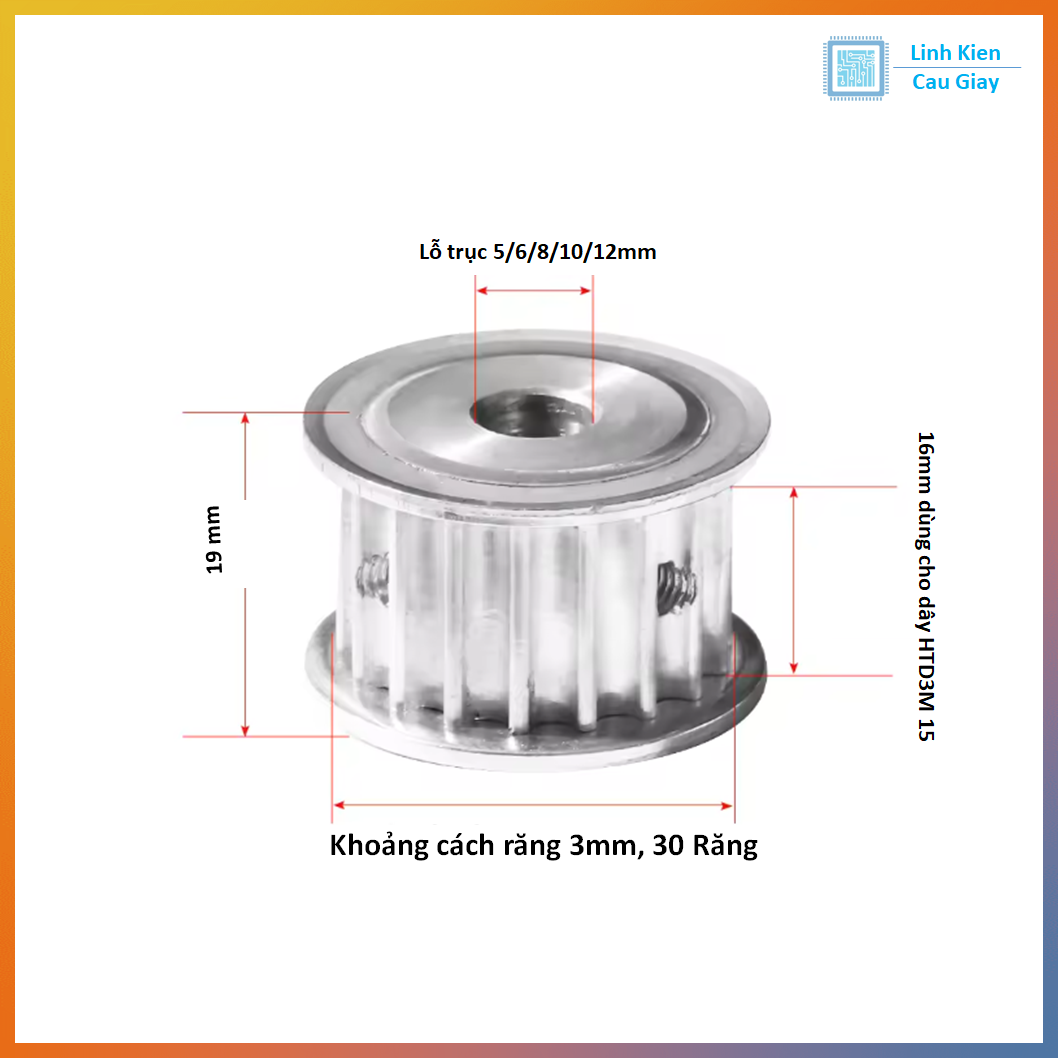

Sơ đồ chân -  phân loại lỗ trục

• Chuẩn răng: 3M – bước răng 3mm

• Số răng: 30 răng (30T)

• Bản puly: 15mm – dùng cho dây đai 3M rộng 15mm

• Có 2 vít hãm lục giác để siết trục

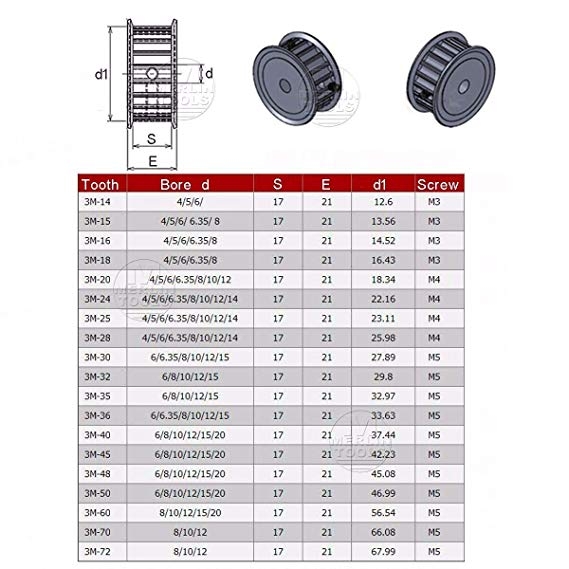

Phân loại lỗ trục:

• Lỗ 5mm – motor nhỏ, Nema 17 trục 5mm

• Lỗ 6mm – motor DC, servo nhỏ

• Lỗ 8mm – Nema 23, motor tầm trung

• Lỗ 10mm – motor công suất lớn hơn

• Lỗ 12mm – motor tải nặng, cơ cấu công nghiệp nhỏ

Thông số kĩ thuật

• Chuẩn puly: 3M Timing Pulley

• Pitch (bước răng): 3mm

• Số răng: 30T

• Chiều rộng làm việc: 15mm (dây đai 3M-15mm)

• Đường kính lỗ trục: 5 / 6 / 8 / 10 / 12mm

• Chất liệu: Nhôm/hợp kim chống gỉ

• Kiểu cố định: 2 vít hãm

• Phù hợp dây đai: 3M bản 15mm

Hướng dẫn sử dụng

1. Chọn đúng kích thước lỗ trục phù hợp với motor.

2. Lắp puly lên trục, căn vị trí rồi siết chặt 2 vít hãm.

3. Lắp dây đai 3M, chỉnh cho puly thẳng hàng để tránh lệch răng.

4. Điều chỉnh độ căng dây vừa phải, không chùng cũng không quá căng.

5. Vệ sinh rãnh puly và dây đai định kỳ để tăng tuổi thọ hệ truyền động.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
