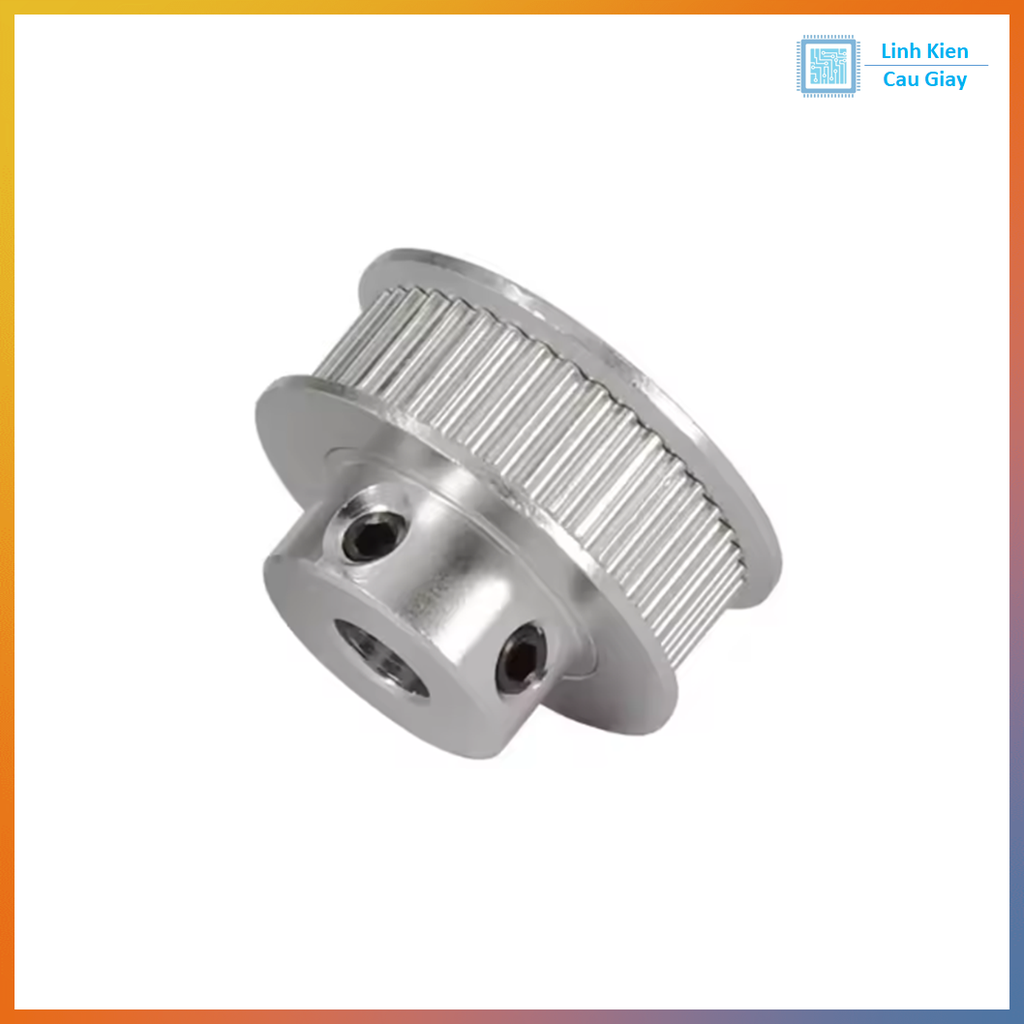

Puly răng HTD 5M kiểu BF 44 răng, rộng dây 15mm, lỗ trục 8/10/12/14mm

Mô tả sản phẩm

• Puly răng HTD 5M kiểu BF (có vành hai bên) chuyên dùng cho hệ thống truyền động bằng dây đai đồng bộ bước 5mm.

• Thân puly gia công từ nhôm/nhôm hợp kim, trọng lượng nhẹ, độ bền cao, chống gỉ, tản nhiệt tốt – phù hợp cho máy in 3D, máy CNC mini, máy khắc laser, băng tải, truyền động cơ khí chính xác.

• Kiểu răng HTD (High Torque Drive) hình cung, ăn khớp tốt với dây đai răng 5M, chịu tải mô-men xoắn cao, hạn chế trượt dây.

• Hai bên có vành (flange) giúp giữ dây đai không bị trượt ra ngoài khi máy hoạt động ở tốc độ cao.

• Trên moay-ơ puly có sẵn lỗ trục phân loại 8mm, 10mm, 12mm, 14mm và vít siết (vít chặn) giúp cố định chắc chắn lên trục động cơ hoặc trục dẫn.

Ứng dụng

• Dùng trong cơ cấu truyền động bằng dây đai HTD 5M: máy CNC, máy in 3D, máy khắc laser, máy đóng gói, hệ thống băng tải mini.

• Lắp với động cơ bước, động cơ DC, động cơ servo để truyền chuyển động quay sang chuyển động tịnh tiến cho trục X, Y, Z.

• Ứng dụng trong robot, cơ khí DIY, máy móc tự động hóa, các dự án maker cần truyền động êm, chính xác, ít trượt.

Kết cấu

• Phần răng puly:
• 44 răng tiêu chuẩn HTD 5M, bước răng 5mm, tương thích dây đai HTD 5M rộng 15mm.
• Phần moay-ơ/lỗ trục:
• Lỗ trục phân loại: 8mm, 10mm, 12mm, 14mm.
• Có rãnh then (nếu có) và vít siết cố định lên trục động cơ, trục truyền.
• Phần vành (flange) hai bên:
• Giữ dây đai đi đúng rãnh, không trượt ra ngoài khi quay nhanh hoặc tải nặng.

Thông số kĩ thuật

• Loại răng: HTD 5M (High Torque Drive), bước răng: 5mm.

• Đường kính ngoài : 75mm

• Số răng: 44 răng.

• Bề rộng dây đai phù hợp: 15mm.

• Đường kính lỗ trục: phân loại 8mm / 10mm / 12mm / 14mm.

• Kiểu puly: BF type – có vành hai bên.

• Vật liệu: nhôm/nhôm hợp kim gia công CNC, bề mặt xử lý chống gỉ.

• Có vít siết (grub screw) để xiết chặt với trục.

Hướng dẫn sử dụng

• Bước 1: Chọn đúng loại puly HTD 5M 44 răng, rộng 15mm và đường kính lỗ trục phù hợp với trục động cơ/ trục dẫn (8/10/12/14mm).

• Bước 2: Lắp puly lên trục, căn chỉnh ngang với puly đối diện để dây đai chạy thẳng.

• Bước 3: Siết chặt vít chặn (vít lục giác) để cố định puly lên trục, có thể dùng thêm then chốt nếu trục có rãnh then.

• Bước 4: Lắp dây đai HTD 5M rộng 15mm vào rãnh puly, căng dây vừa phải, tránh quá căng gây mòn bi – trục, nhưng cũng không quá trùng gây trượt.

• Bước 5: Kiểm tra quay thử bằng tay cho đến khi dây chạy êm, không cạ vành, sau đó mới chạy máy ở tốc độ cao.

• Bảo dưỡng định kì: kiểm tra độ căng dây, siết lại vít chặn, vệ sinh bụi bẩn trên răng puly và dây đai.

•

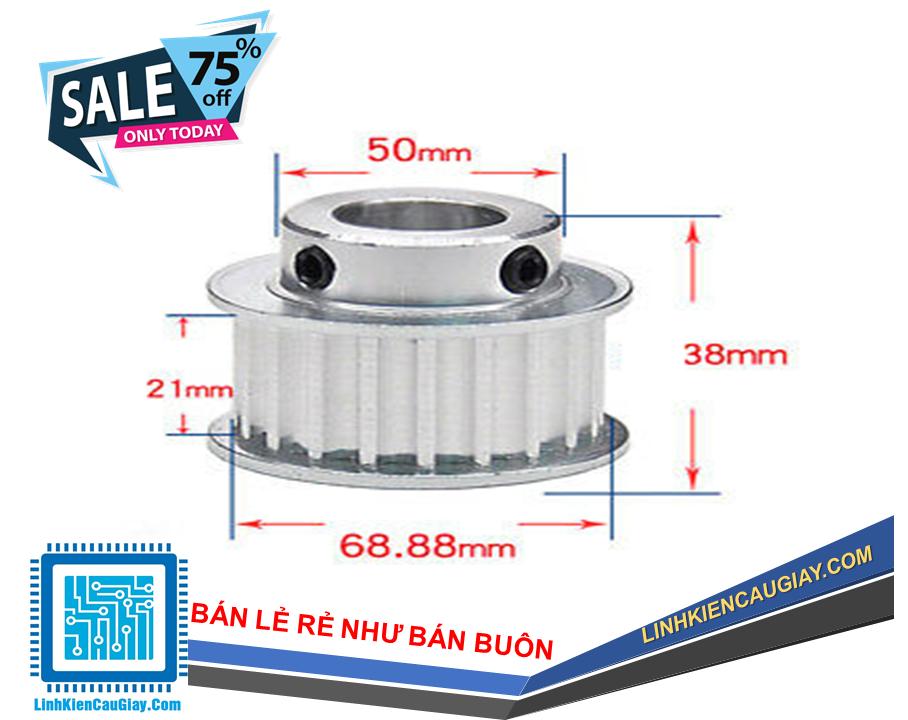

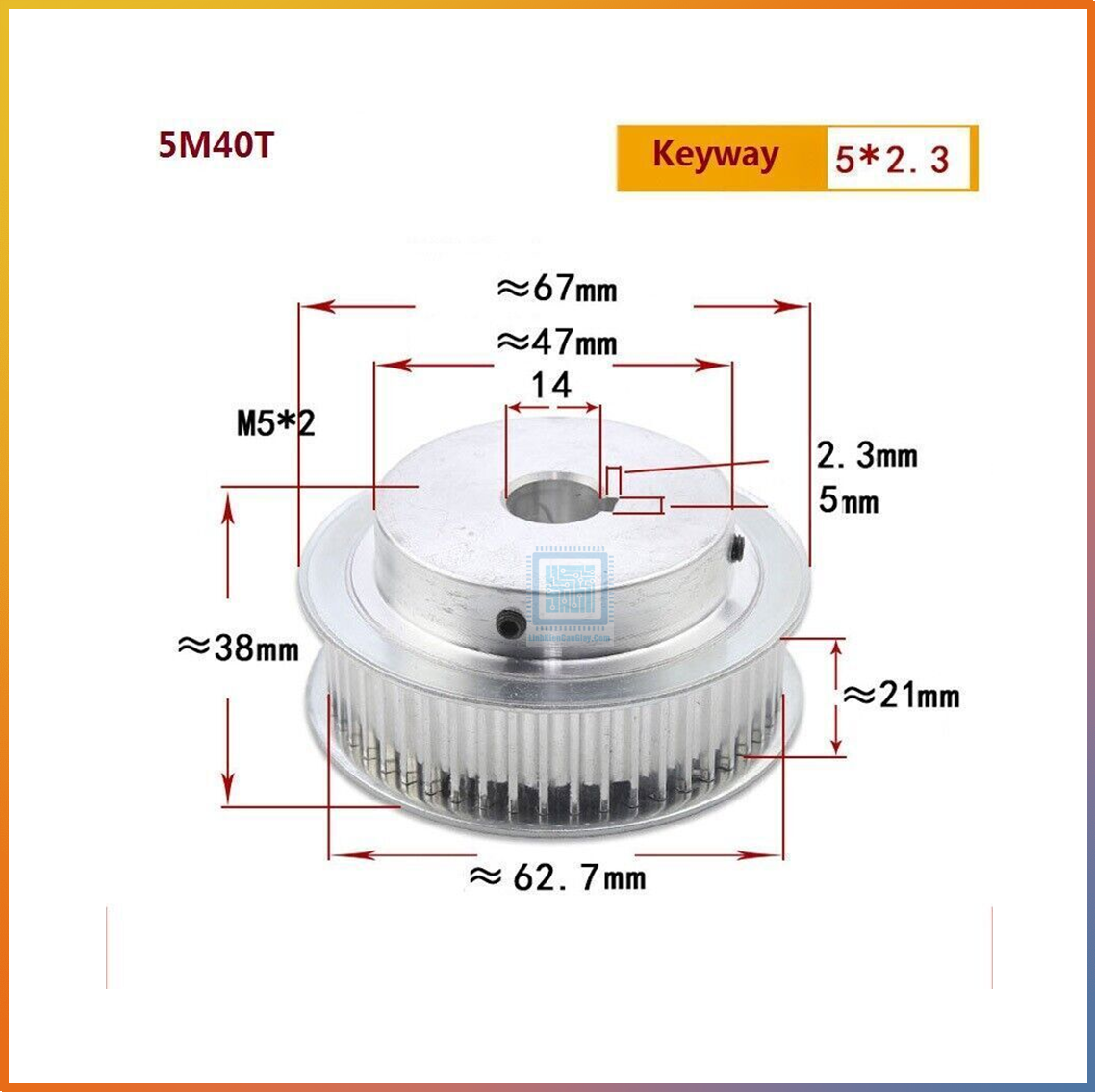

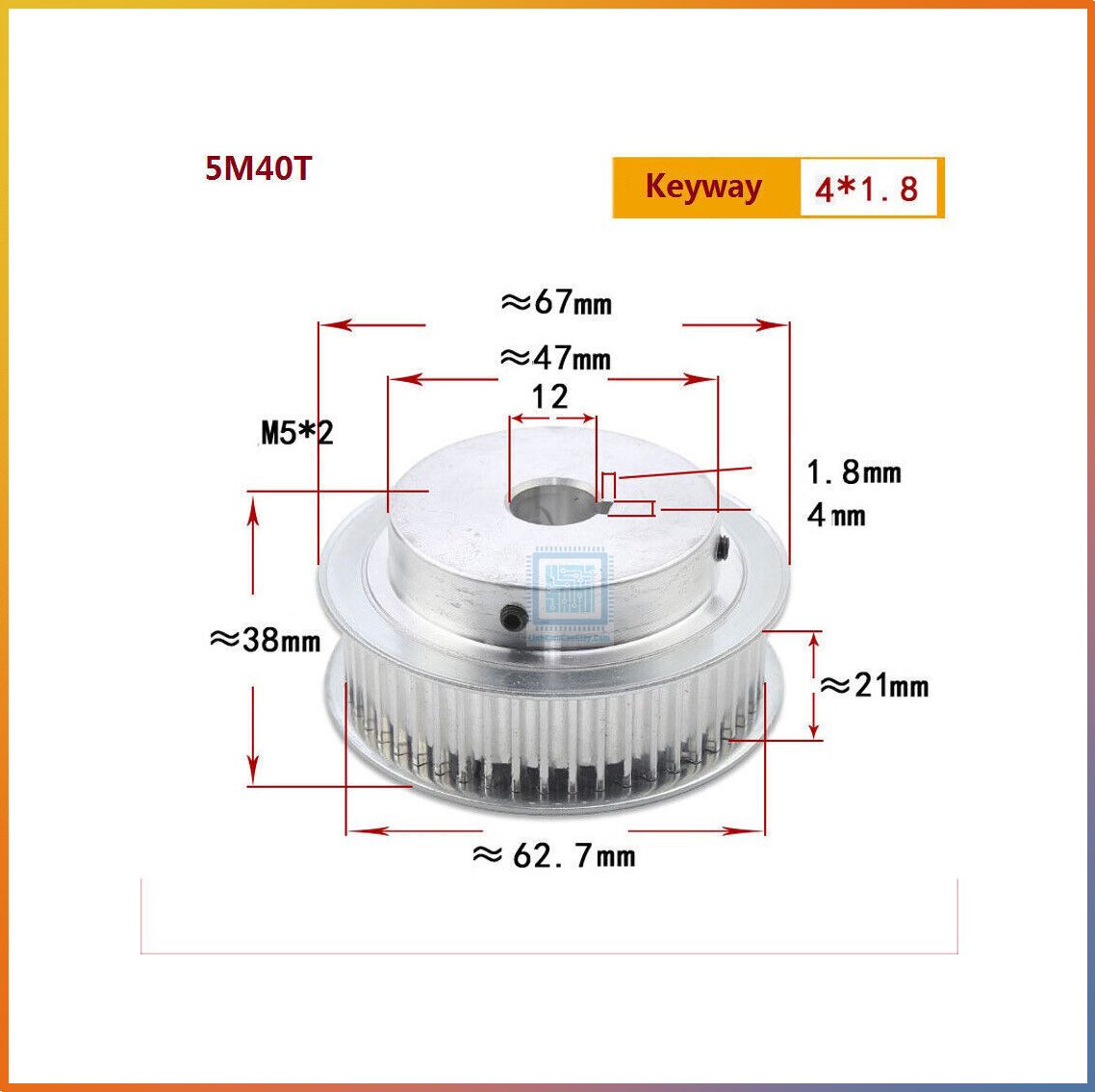

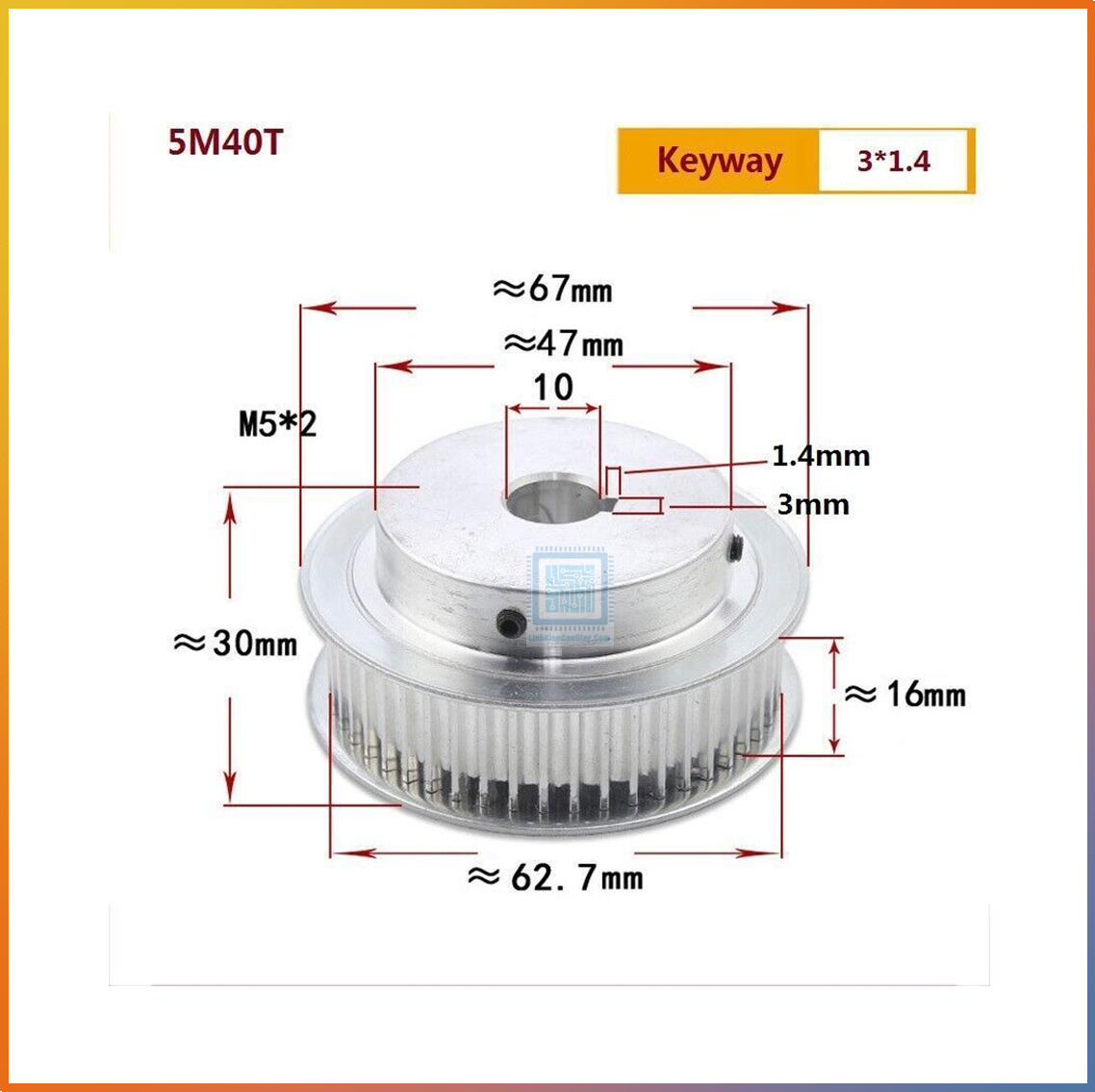

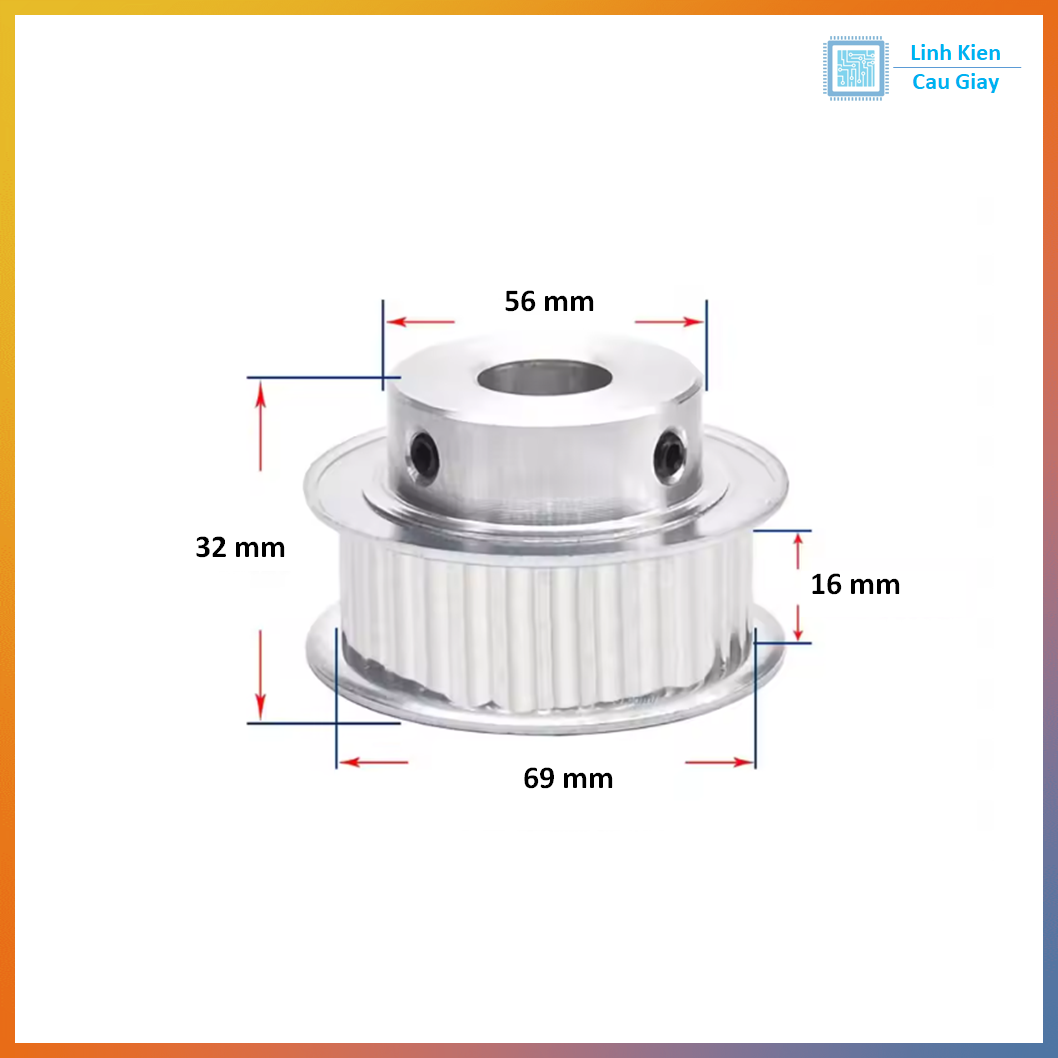

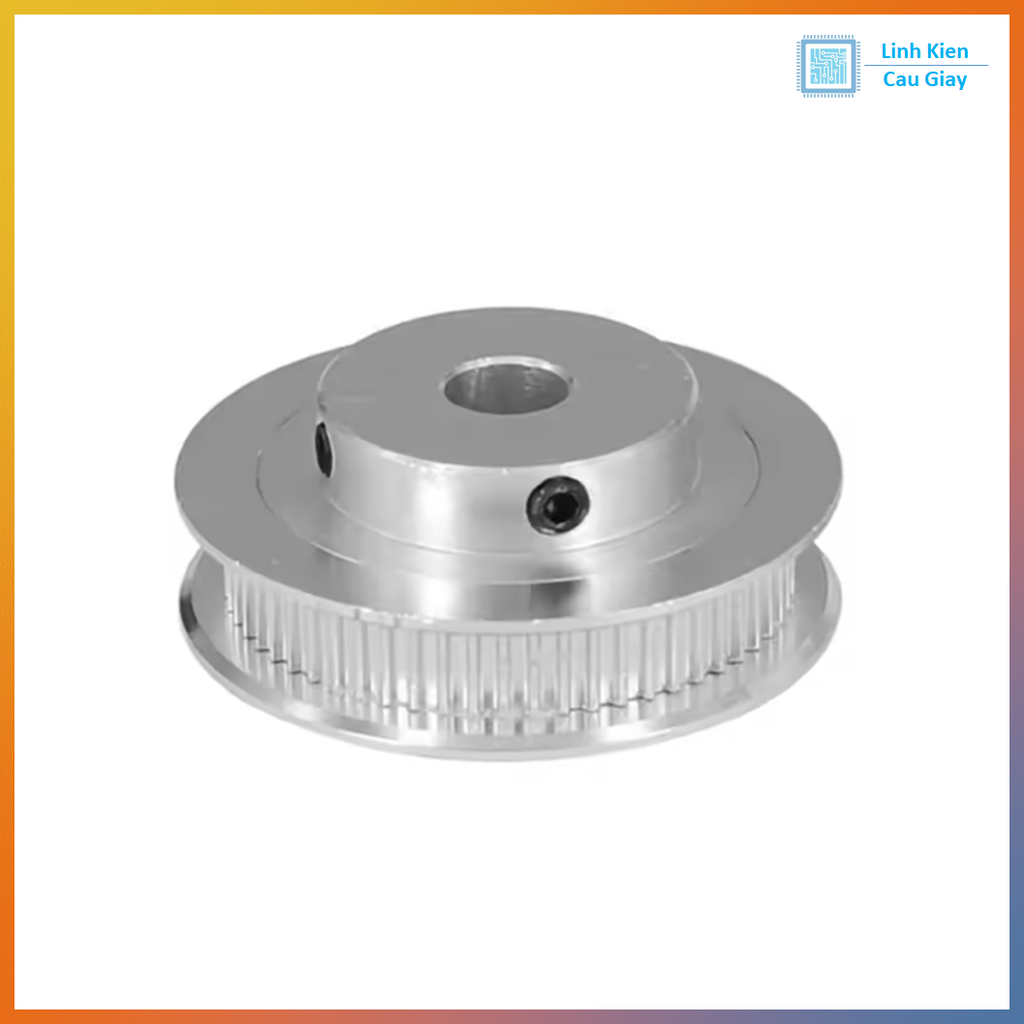

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
