Arduino Mega2560 Pro Mini ATmega2560 CH340G
(Mã SP:PVN5576)
Thương hiệu: Chưa cập nhật
280.000₫
Arduino Mega2560 Pro Mini ATmega2560 CH340G
Mô tả sản phẩm
Arduino Mega2560 Pro Mini là phiên bản thu gọn của board Arduino Mega2560 R3 sử dụng vi điều khiển ATmega2560-16AU và chip nạp CH340G. Board giữ nguyên sức mạnh với 256KB Flash, 54 chân I/O, 16 ngắt ngoài và nhiều cổng UART/SPI/I2C, nhưng được thiết kế nhỏ gọn, phù hợp cho các ứng dụng nhúng có không gian hạn chế.
Board sử dụng nguồn DC 6–9V hoặc cấp 5V trực tiếp từ USB. Đây là lựa chọn lý tưởng cho những dự án yêu cầu nhiều chân I/O nhưng cần tiết kiệm diện tích.
Ứng dụng
-
Phát triển robot, cánh tay robot, máy CNC
-
Điều khiển nhiều thiết bị đồng thời
-
Ứng dụng trong hệ thống IoT, nhà thông minh
-
Hệ thống tự động hóa, xử lý tín hiệu, điều khiển đa nhiệm
-
Các dự án học tập, nghiên cứu vi điều khiển nâng cao
Sơ đồ chân
| Loại chân | Số lượng/Chi tiết |
|---|---|
| Digital I/O | 54 chân (15 PWM output) |
| Analog Input | 16 chân |
| UART | 4 cổng (Serial, Serial1, Serial2, Serial3) |
| SPI | D50 (MISO), D51 (MOSI), D52 (SCK), D53 (SS) |
| I2C | SDA (D20), SCL (D21) |
| Ngắt ngoài | D2–D3, D18–D21 (INT0–INT5) |
| Nguồn | VCC, GND, Vin, 5V, 3.3V |
Thông số kĩ thuật
| Thông số | Giá trị |
|---|---|
| Vi điều khiển | ATmega2560-16AU |
| Chip nạp | CH340G (cần cài driver) |
| Điện áp hoạt động | 5V (logic TTL) |
| Nguồn vào (khuyên dùng) | DC 6V–9V |
| Flash memory | 256 KB (8 KB dùng bởi bootloader) |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| Tần số xung | 16 MHz |

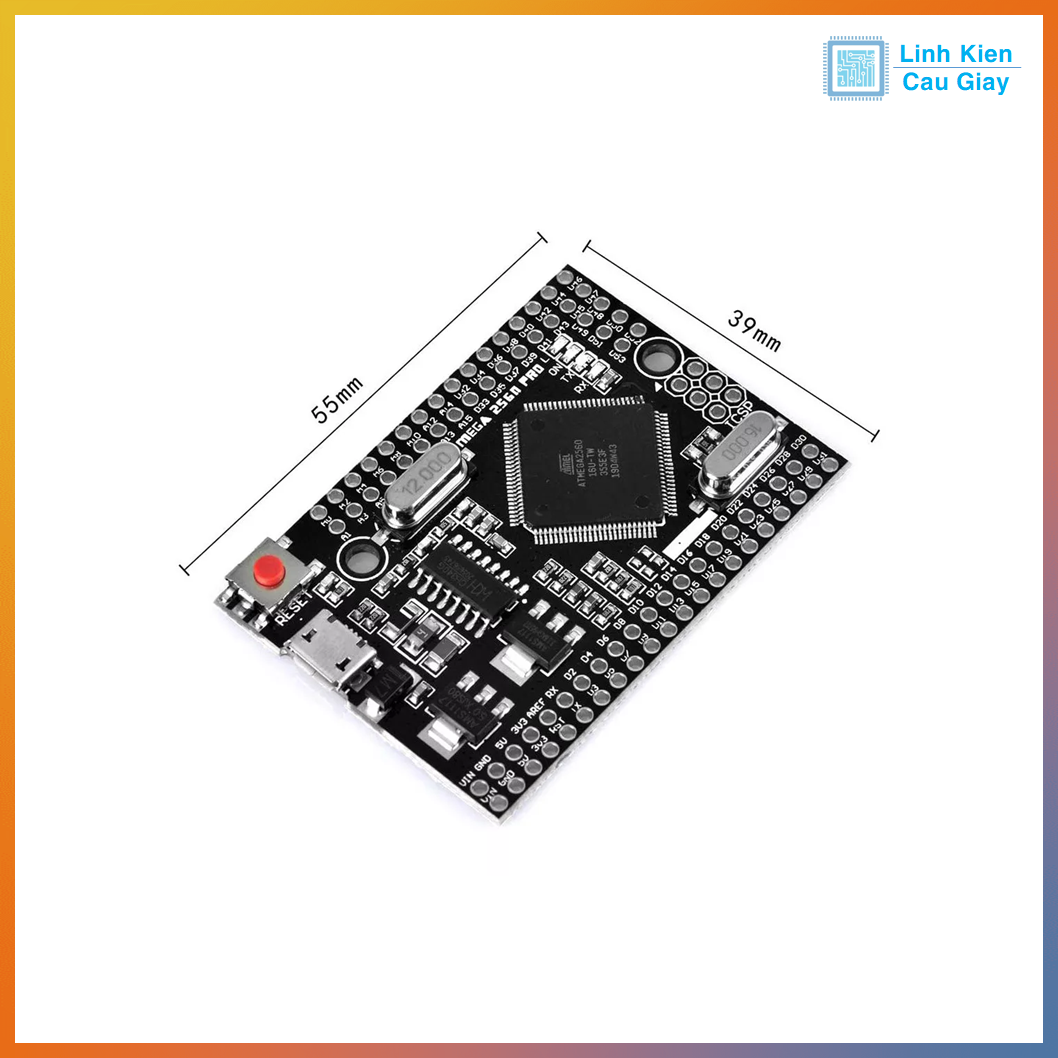

| Kích thước | 55mm x 38mm x 10mm |
| Cổng USB | Mini USB Type B |
Hướng dẫn sử dụng
-
Cài driver CH340G (nếu lần đầu dùng):
-
Tải từ trang: wch.cn/downloads/CH341SER_EXE
-
-
Kết nối board với máy tính qua cáp Mini USB
-
Mở Arduino IDE → chọn:
-
Board:
Arduino Mega or Mega 2560 -
Processor:
ATmega2560 (Mega 2560) -
Cổng COM: Tự động nhận sau khi cài driver
-
-
Upload code như bình thường
-
Sử dụng các thư viện và chức năng như Mega2560 chuẩn
-

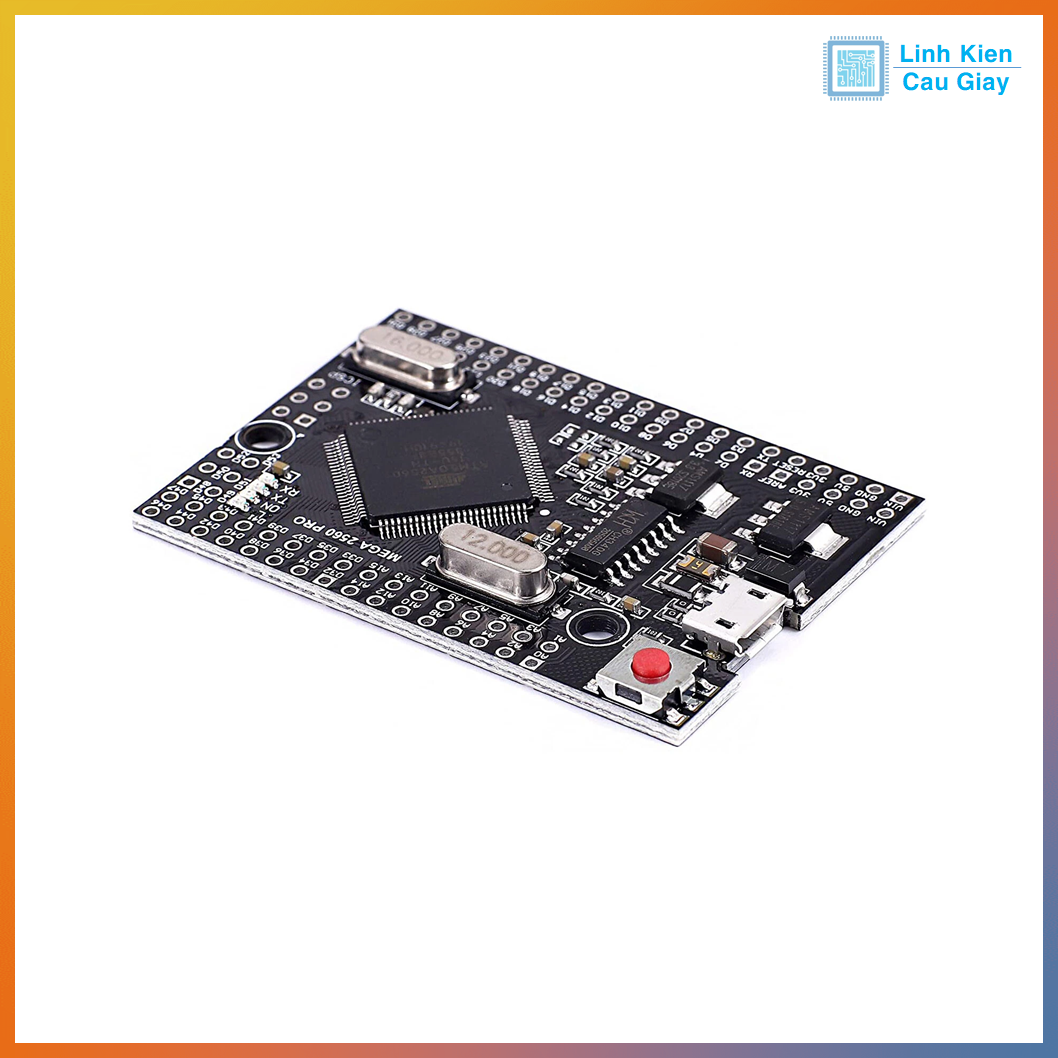

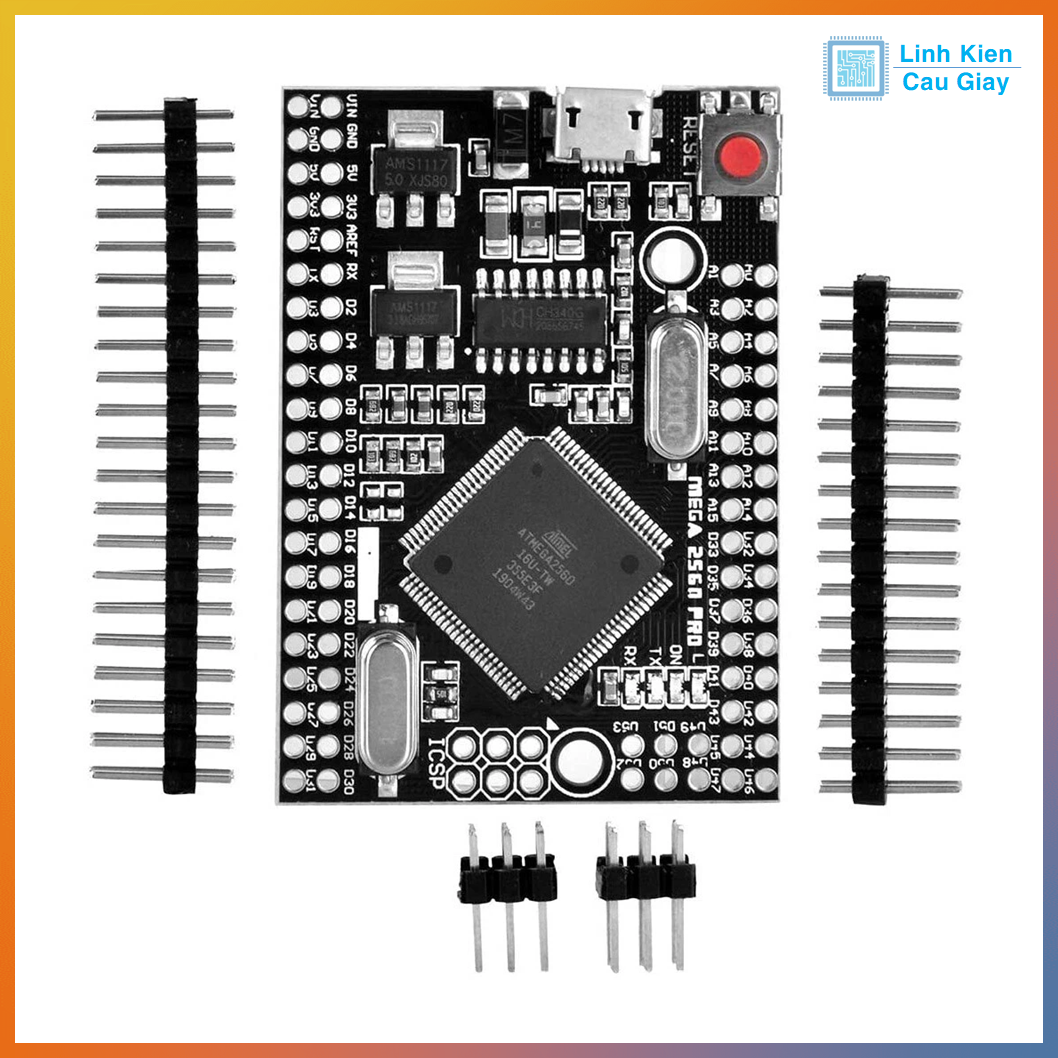

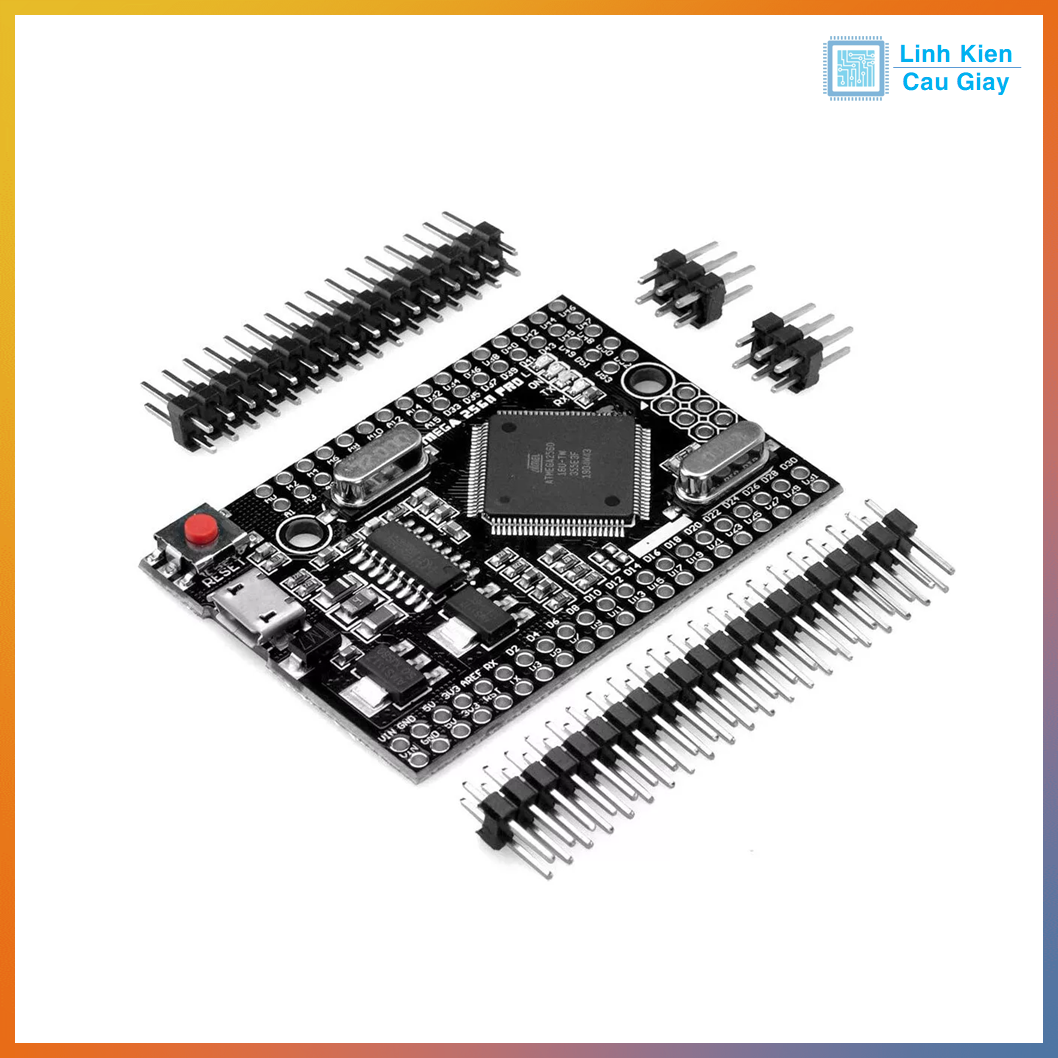

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
