Arduino Pro Mini – Board siêu nhỏ ATmega328P  (5V/16MHz)

Mô tả sản phẩm

Board tối giản cho các ứng dụng cần kích thước nhỏ & tiêu thụ thấp. Vẫn giữ đủ GPIO, UART, SPI, I2C, PWM, ADC, dùng header cắm linh hoạt. Nạp chương trình bằng USB-TTL qua header 6 chân (DTR hỗ trợ auto reset).

Ứng dụng

• IoT/Smart Home chạy pin lâu dài.

• Robot/xe mini, wearable, cảm biến không dây.

• Datalogger, đo môi trường, thiết bị nhúng kích thước nhỏ.

• Dự án học tập thay thế UNO khi cần gọn nhẹ.

Sơ đồ chân

• GPIO: D0–D13 (6 chân PWM: D3,5,6,9,10,11).

• Analog: A0–A7 (10-bit ADC).

• Giao tiếp: UART (D0/D1), SPI (D10–D13), I2C (A4 SDA, A5 SCL).

• Header nạp 6 chân: GND, VCC, TXO, RXI, DTR, GND/CTS (tùy bản in).

Thông số kĩ thuật

• MCU: ATmega328P.

• Phiên bản: 3.3V @ 8MHz | 5V @ 16MHz.

• Flash: 32KB (0.5KB bootloader); SRAM 2KB; EEPROM 1KB.

• I/O: 14 Digital (6 PWM), 8 Analog.

• Dòng mỗi chân I/O: 20mA (tối đa).

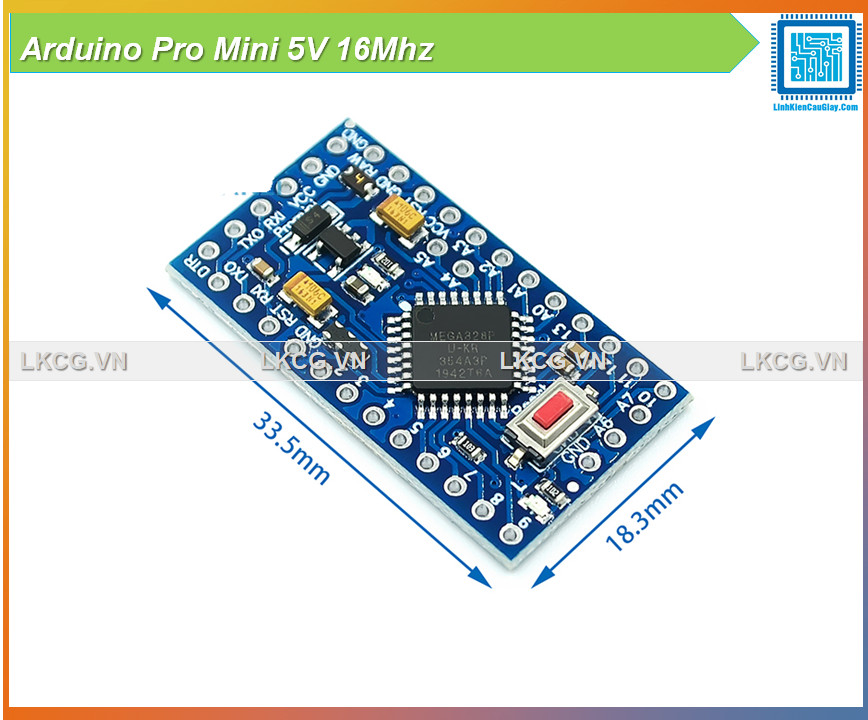

• Kích thước: ~33 × 18 mm.

• Tính năng: reset tự động qua DTR, regulator onboard (tùy bản).

Hướng dẫn sử dụng

• Chọn phiên bản điện áp phù hợp cảm biến (3.3V hoặc 5V).

• Kết nối USB-TTL ↔ Pro Mini:

  • USB-TTL TX → RXI, RX → TXO, VCC → VCC, GND → GND, DTR → DTR.

• Mở Arduino IDE → Tools > Board: “Arduino Pro or Pro Mini” → chọn Processor đúng (ATmega328P 3.3V/8MHz hoặc 5V/16MHz) → chọn cổng COM.

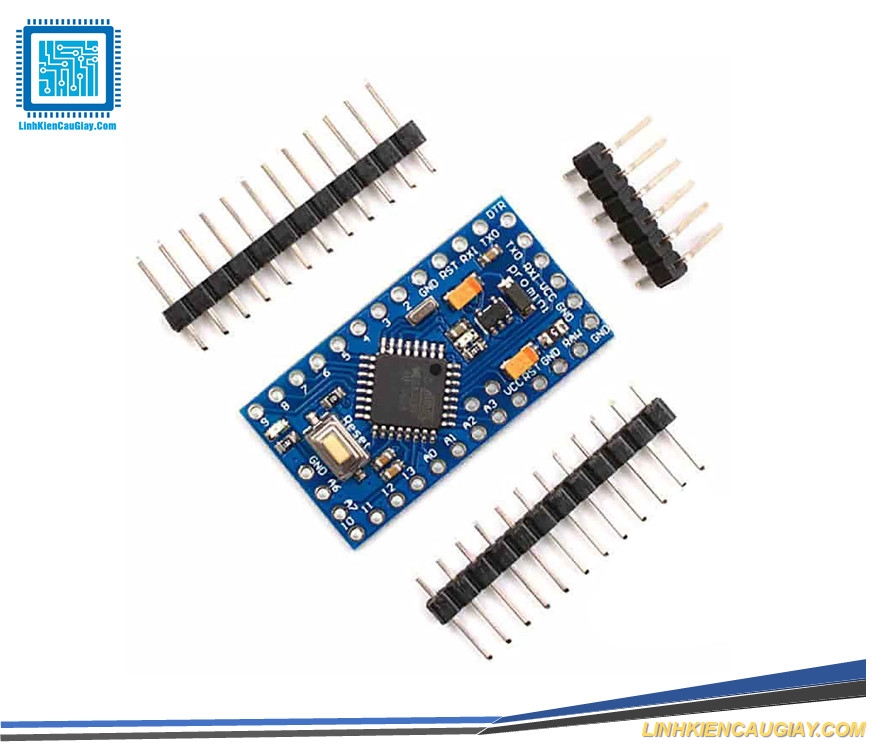

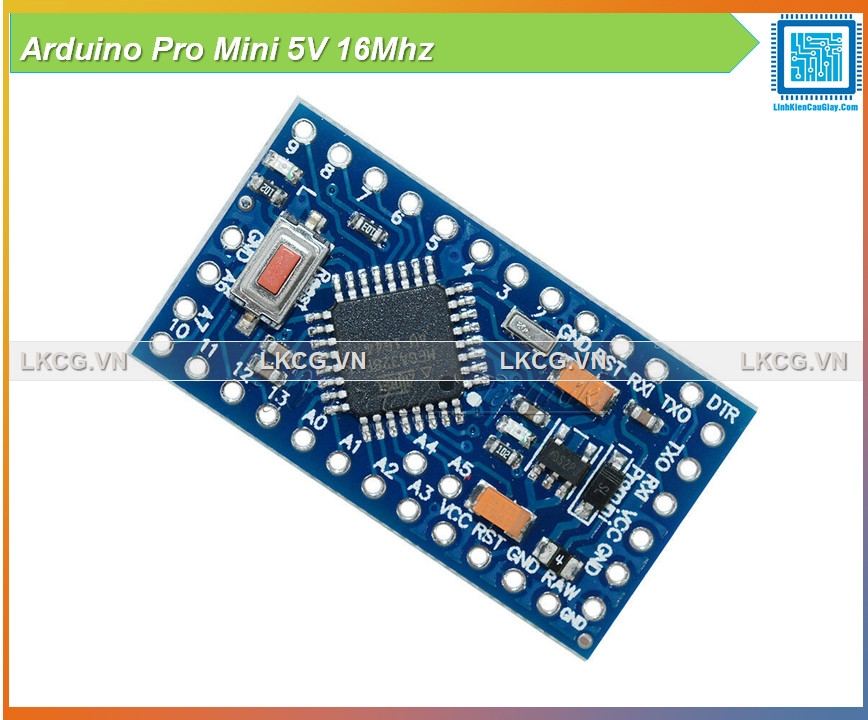

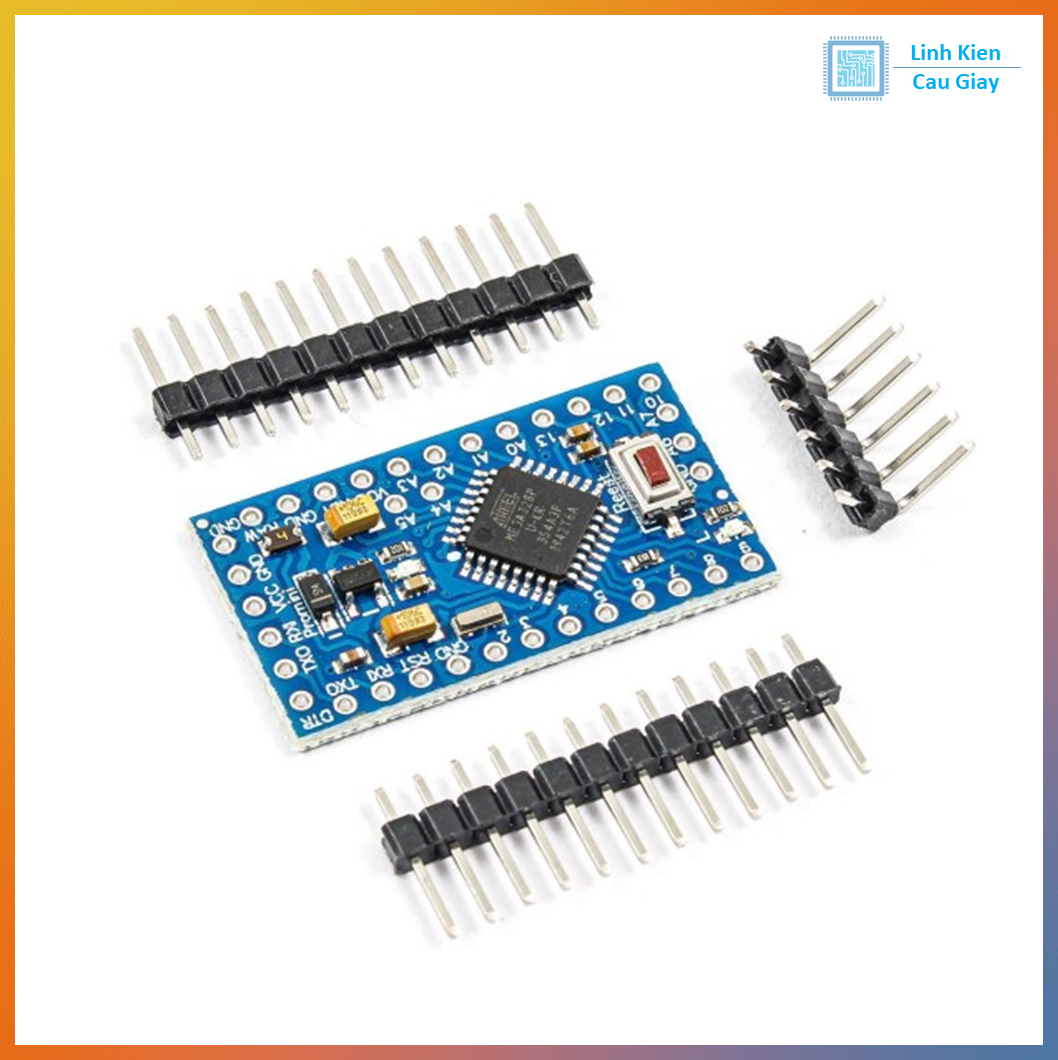

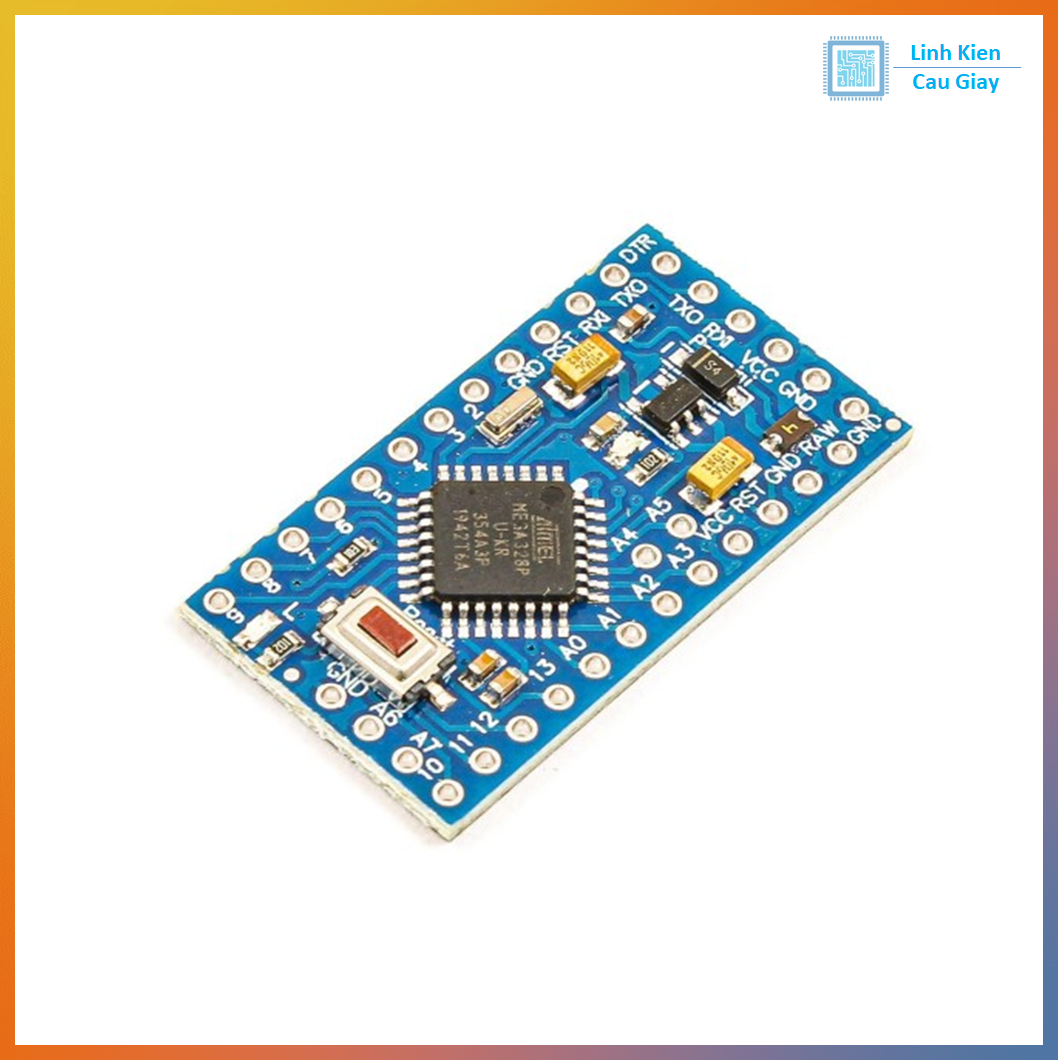

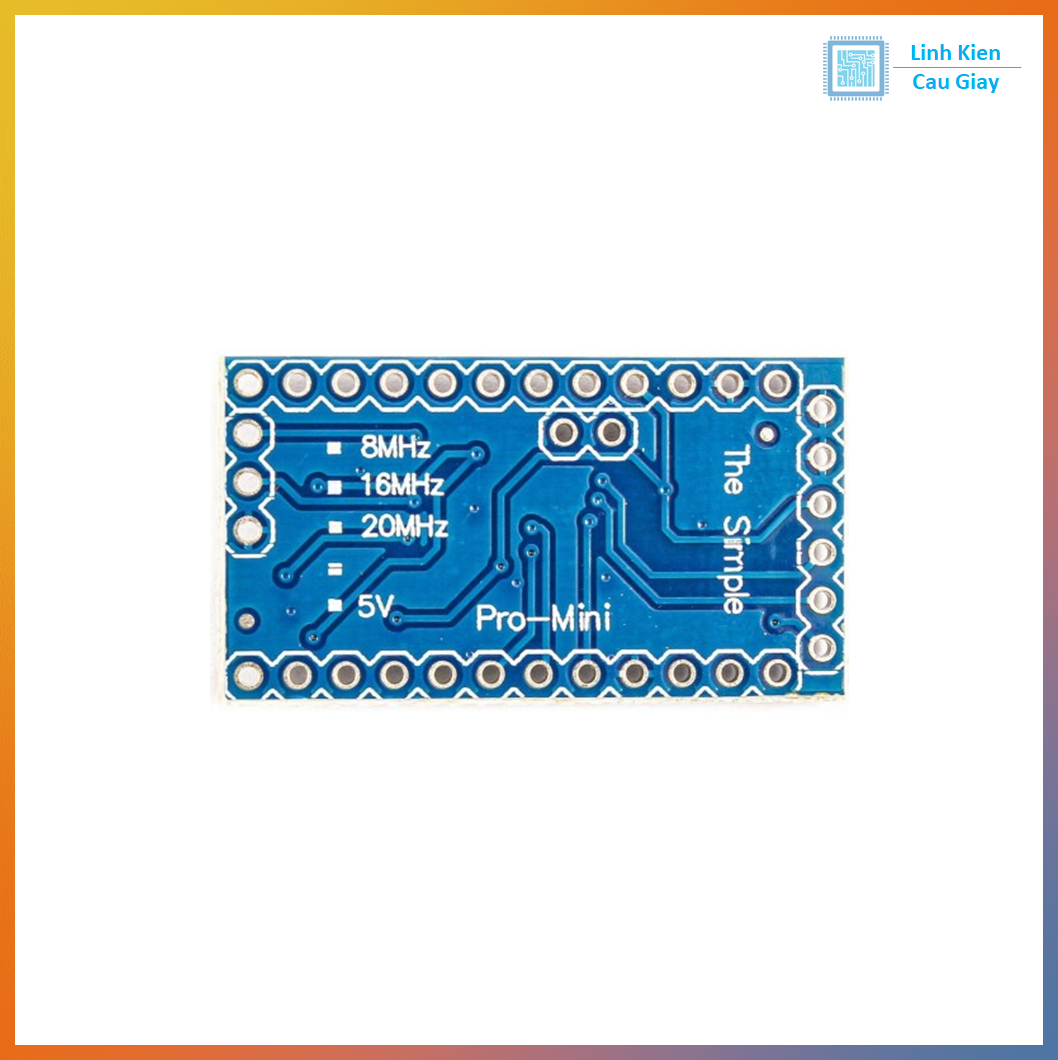

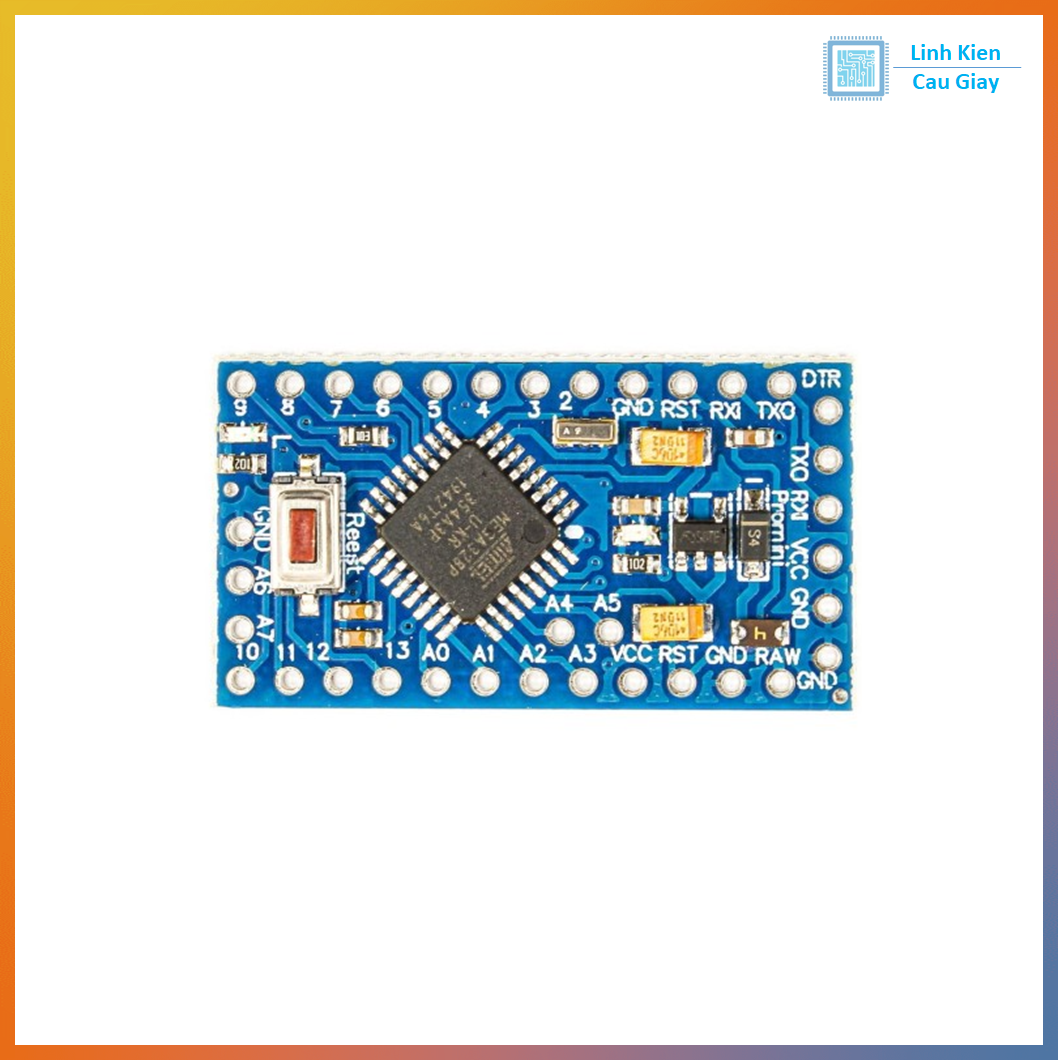

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
