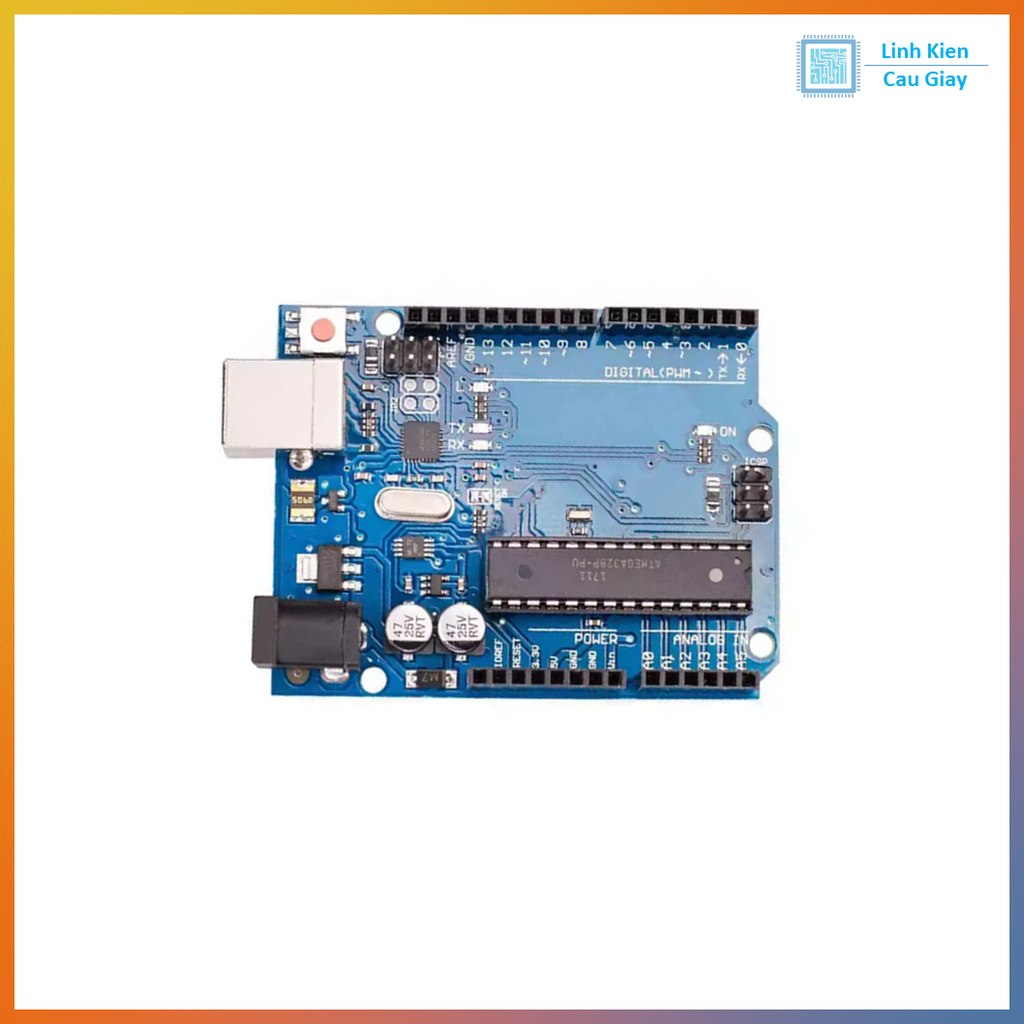

Board Arduino UNO R3 ATmega328 U chip cắm
(Mã SP:CG000003)
Thương hiệu: Chưa cập nhật
140.000₫
Arduino UNO R3 ATmega328P chip cắm (DIP) – Board vi điều khiển phổ biến cho học tập và IoT
Mô tả sản phẩm
Arduino UNO R3 phiên bản chip cắm (DIP) có ưu điểm dễ thay thế vi điều khiển khi bị lỗi hoặc cần nạp firmware ngoài.
Sử dụng vi điều khiển ATmega328P-PU, hỗ trợ đầy đủ tính năng của Arduino UNO: 14 chân Digital, 6 chân Analog, PWM, UART, SPI, I2C.
Có thể cấp nguồn qua USB hoặc Jack DC ngoài, lập trình trực tiếp bằng Arduino IDE.
Ứng dụng
-
Học tập vi điều khiển, IoT, lập trình nhúng.
-
Robot DIY, xe thông minh, robot dò line.
-
Smart Home: điều khiển đèn, quạt, thiết bị điện.
-
Điều khiển động cơ, servo, stepper, relay.
-
Dự án DIY với cảm biến và module mở rộng.
Sơ đồ chân
-
14 chân Digital I/O (D0 – D13), trong đó 6 chân PWM.
-
6 chân Analog input (A0 – A5).
-
Nguồn: 5V qua USB hoặc 7–12V qua Jack DC.
-
ICSP header: hỗ trợ lập trình SPI.
-
Reset: nút nhấn reset.
Thông số kĩ thuật
-
Vi điều khiển: ATmega328 U (DIP).
-
Điện áp hoạt động: 5V.
-
Điện áp cấp vào: 7V – 12V.
-
Digital I/O: 14 chân (6 PWM).
-
Analog input: 6 chân (10-bit ADC).
-
Flash memory: 32KB (0.5KB dùng cho bootloader).
-
SRAM: 2KB.
-
EEPROM: 1KB.
-
Tần số hoạt động: 16MHz.
-
USB to Serial: CH340 hoặc ATmega16U2.
-

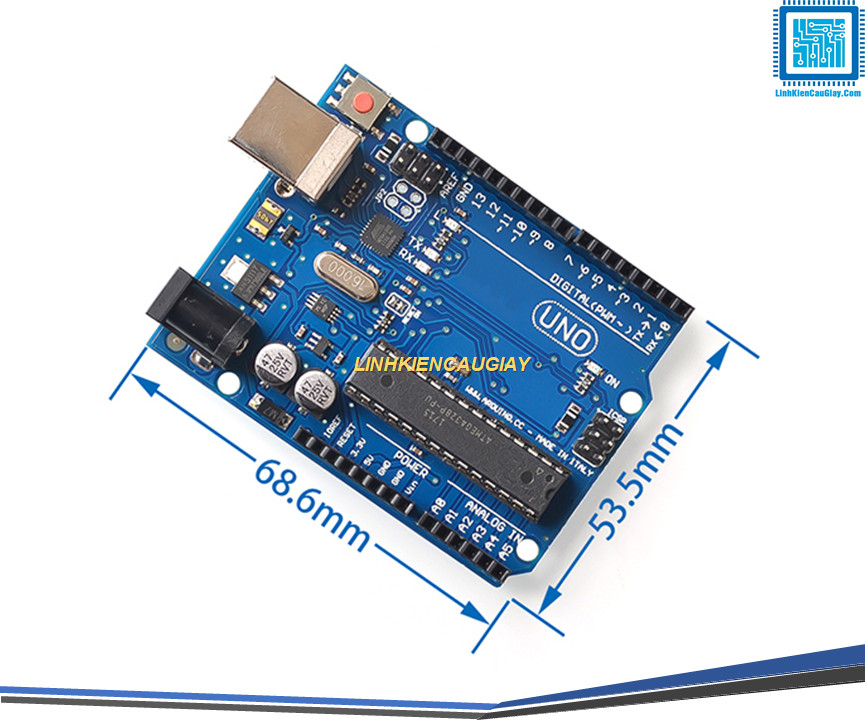

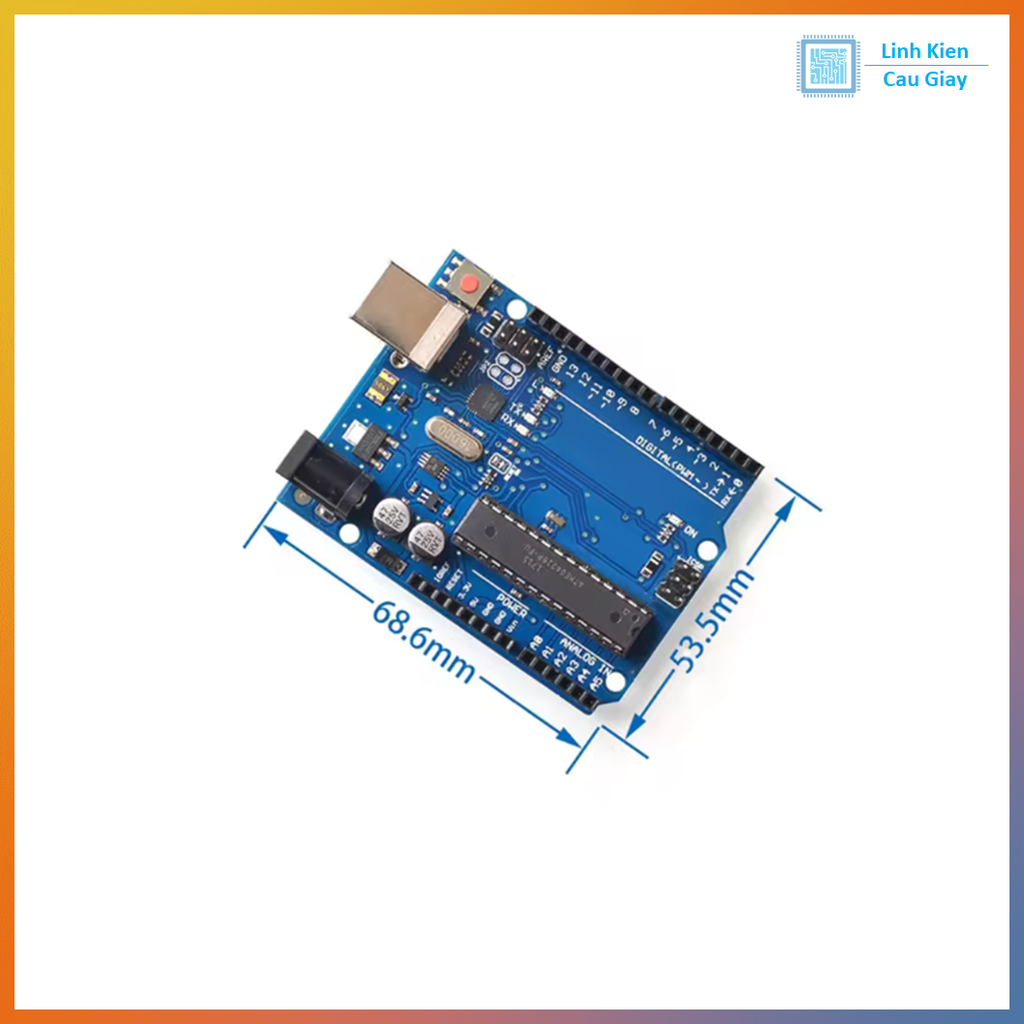

Kích thước: 68.6mm x 53.4mm.
Hướng dẫn sử dụng
-
Kết nối board với PC qua cáp USB.
-
Cài driver USB (CH340 hoặc 16U2).
-
Mở Arduino IDE → chọn Board: Arduino Uno → chọn cổng COM.
-
Viết code hoặc nạp ví dụ có sẵn (Blink LED).
-
Có thể tháo chip ATmega328P để nạp firmware bằng mạch nạp rời nếu cần.

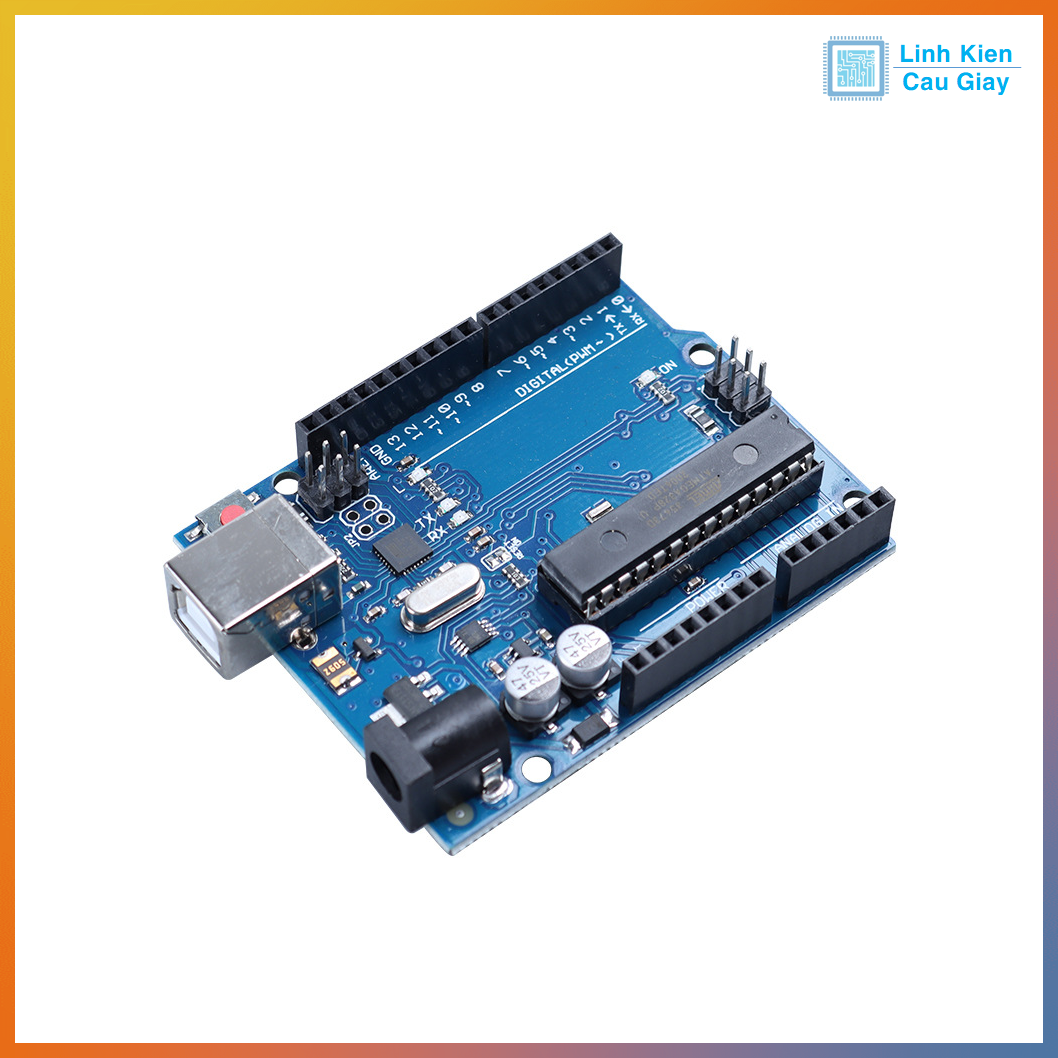

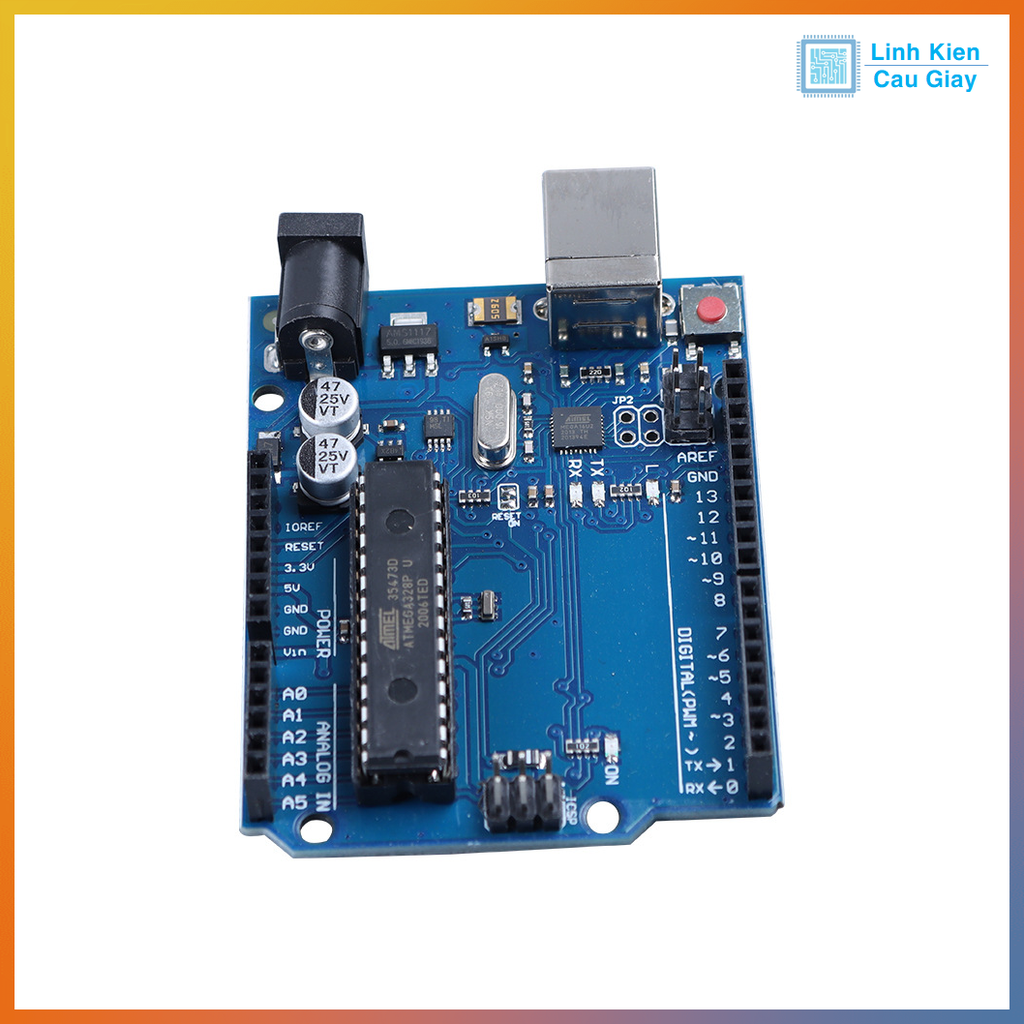

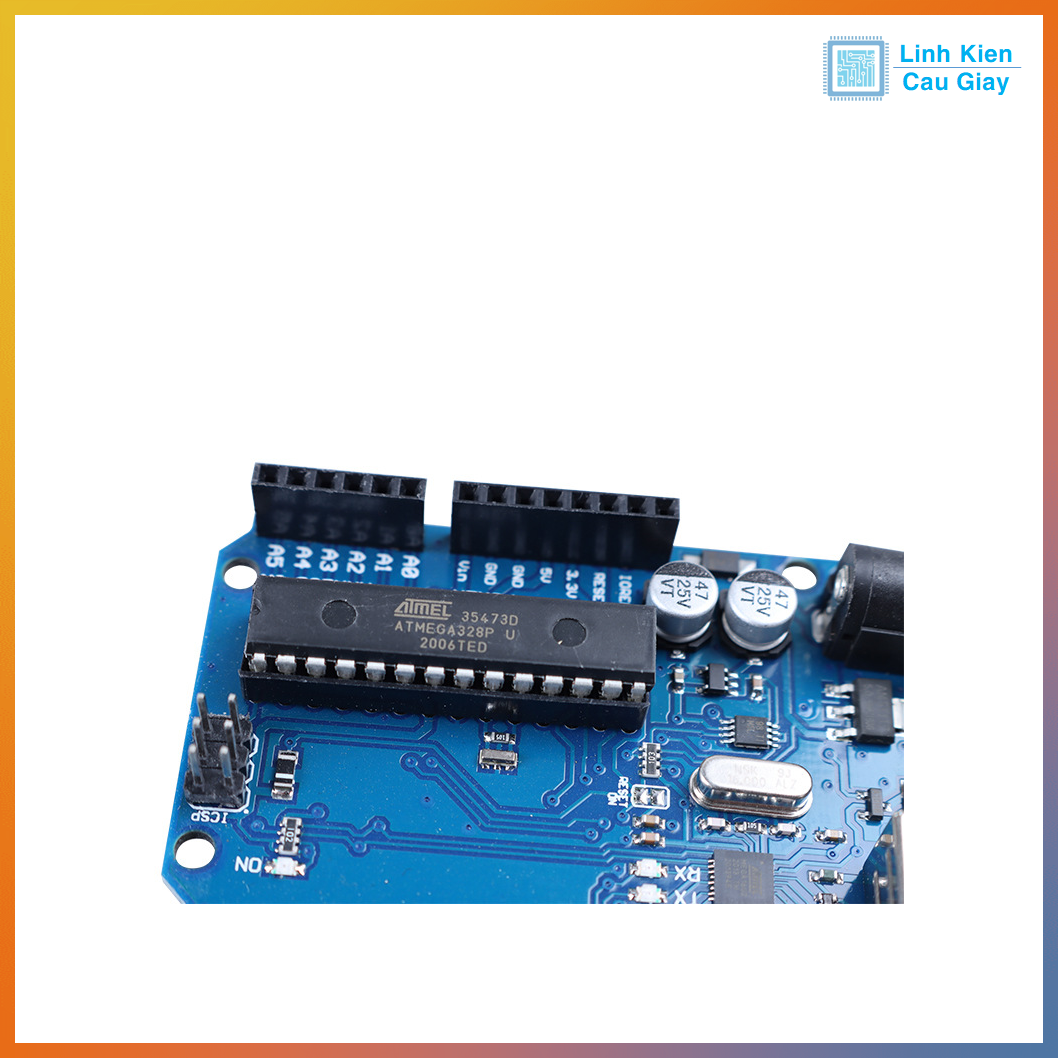

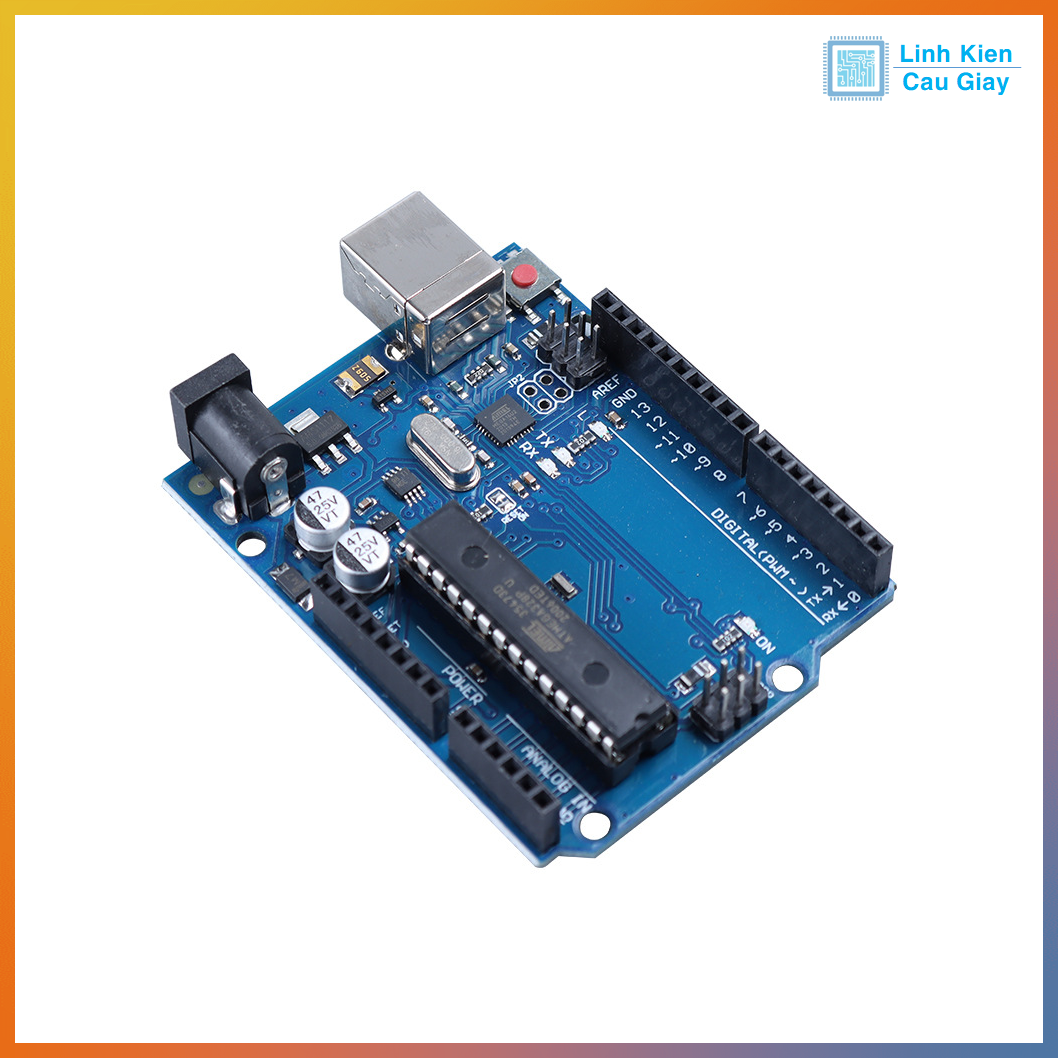

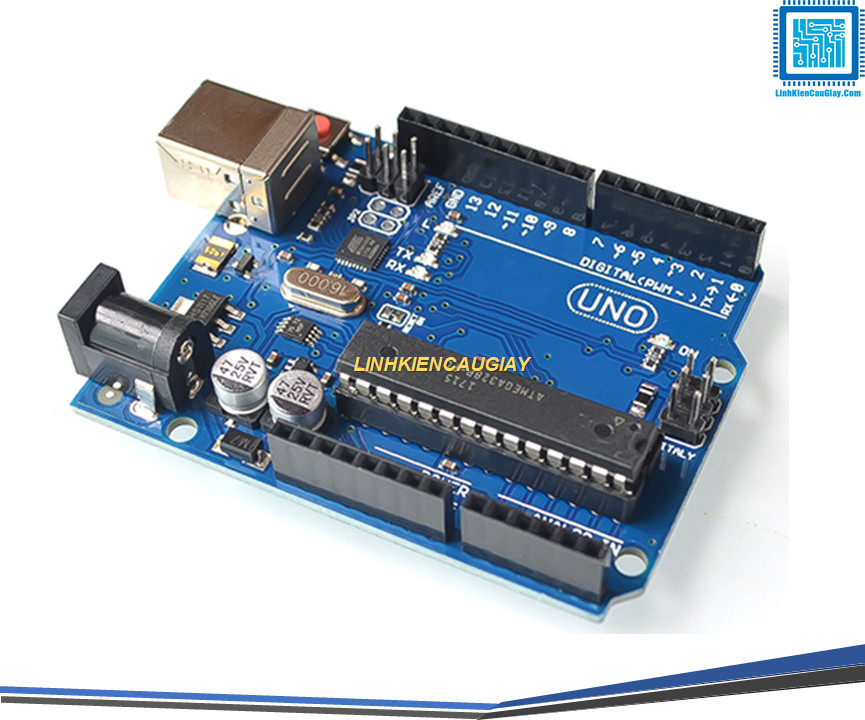

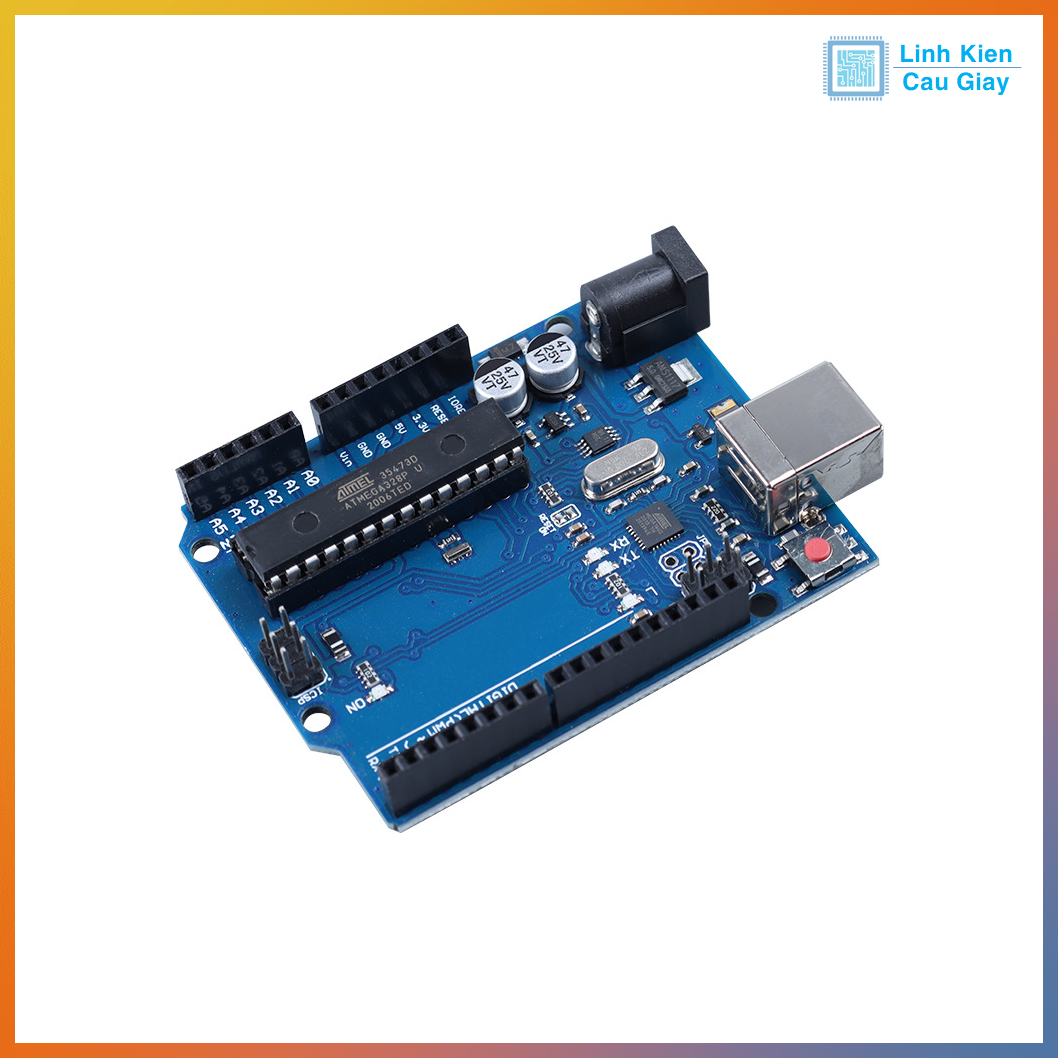

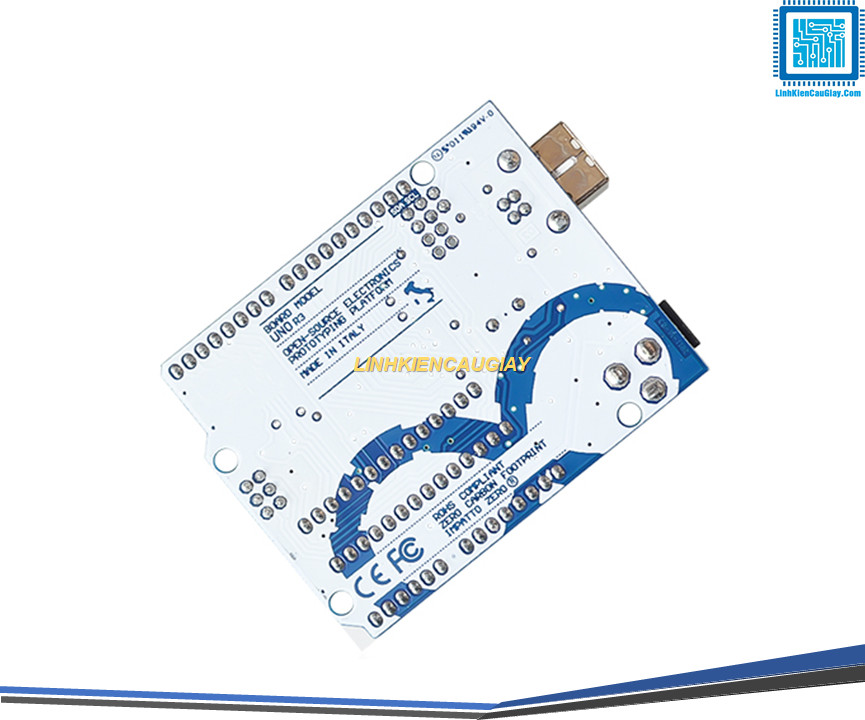

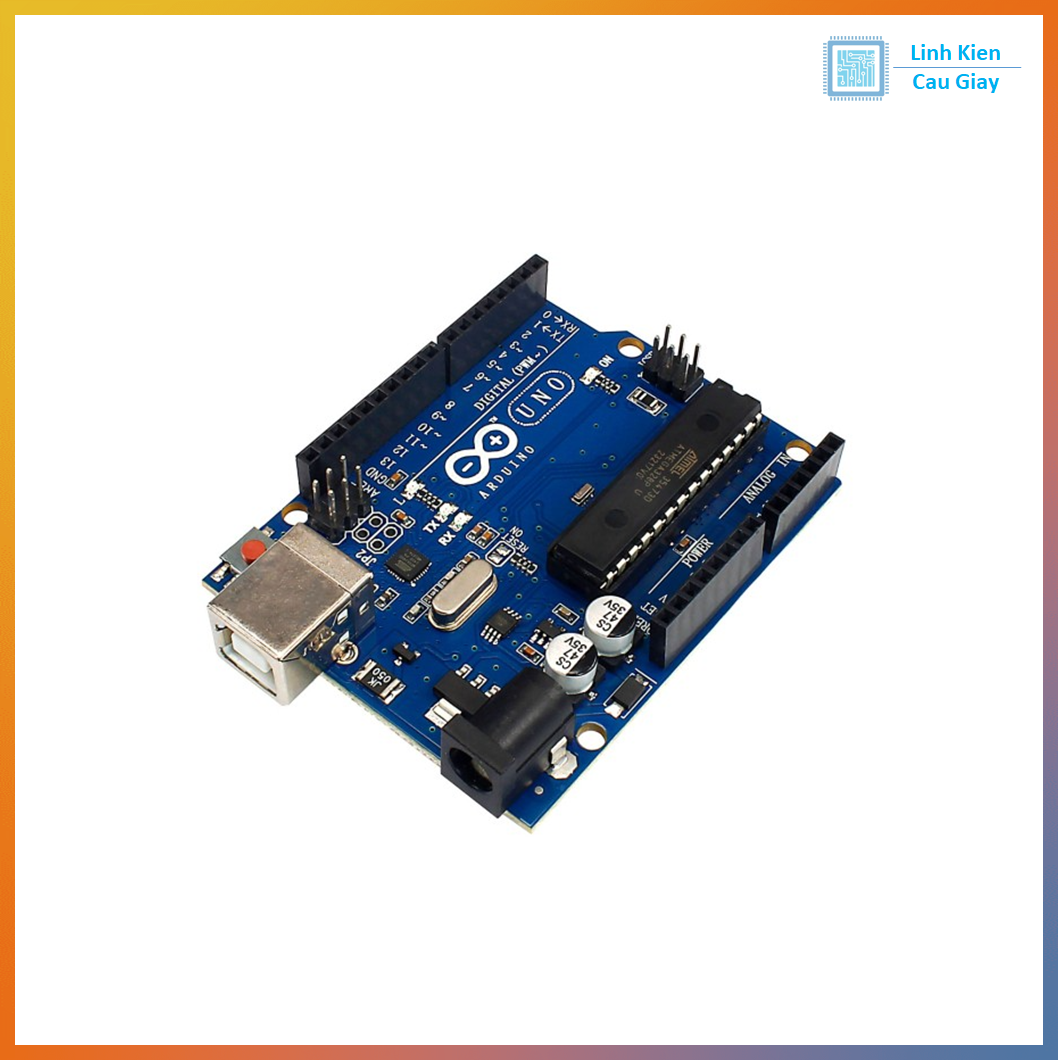

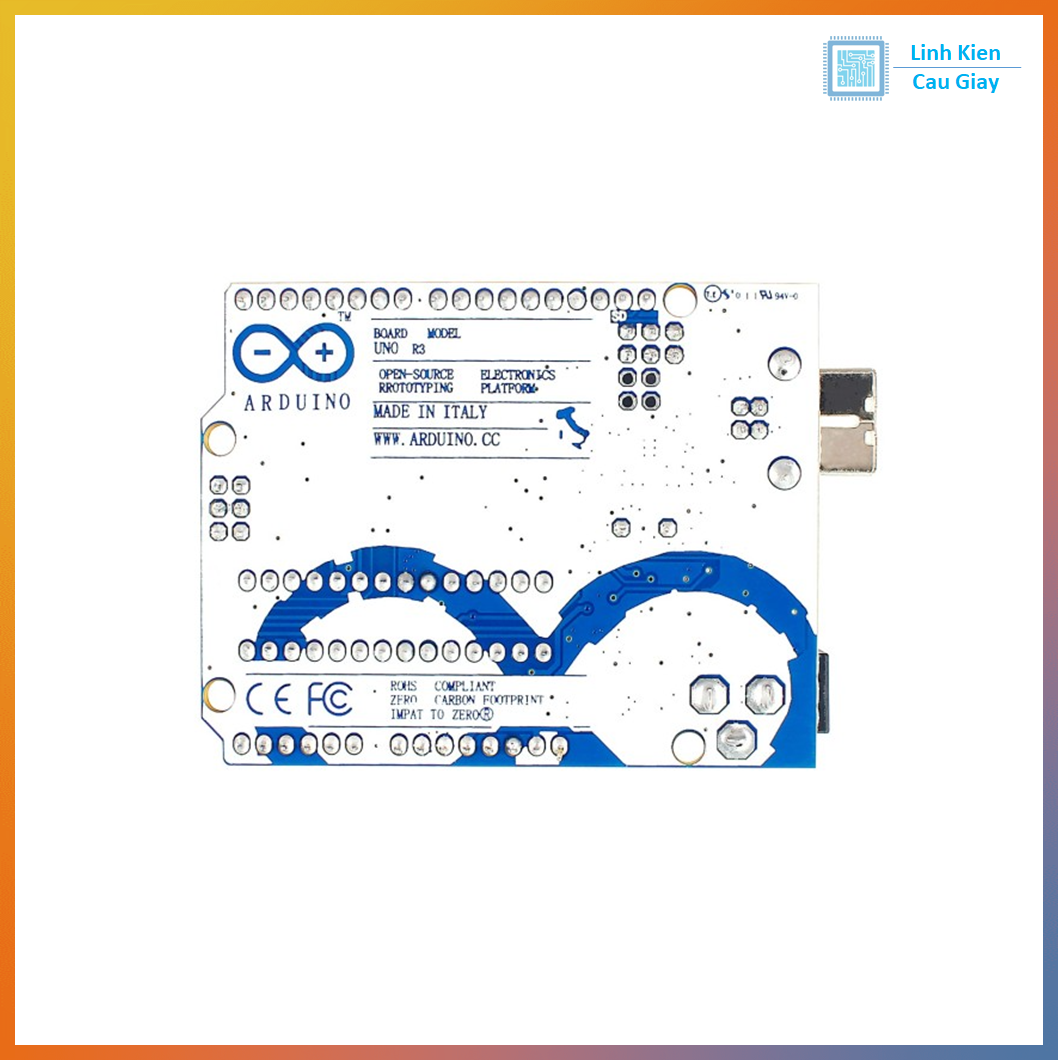

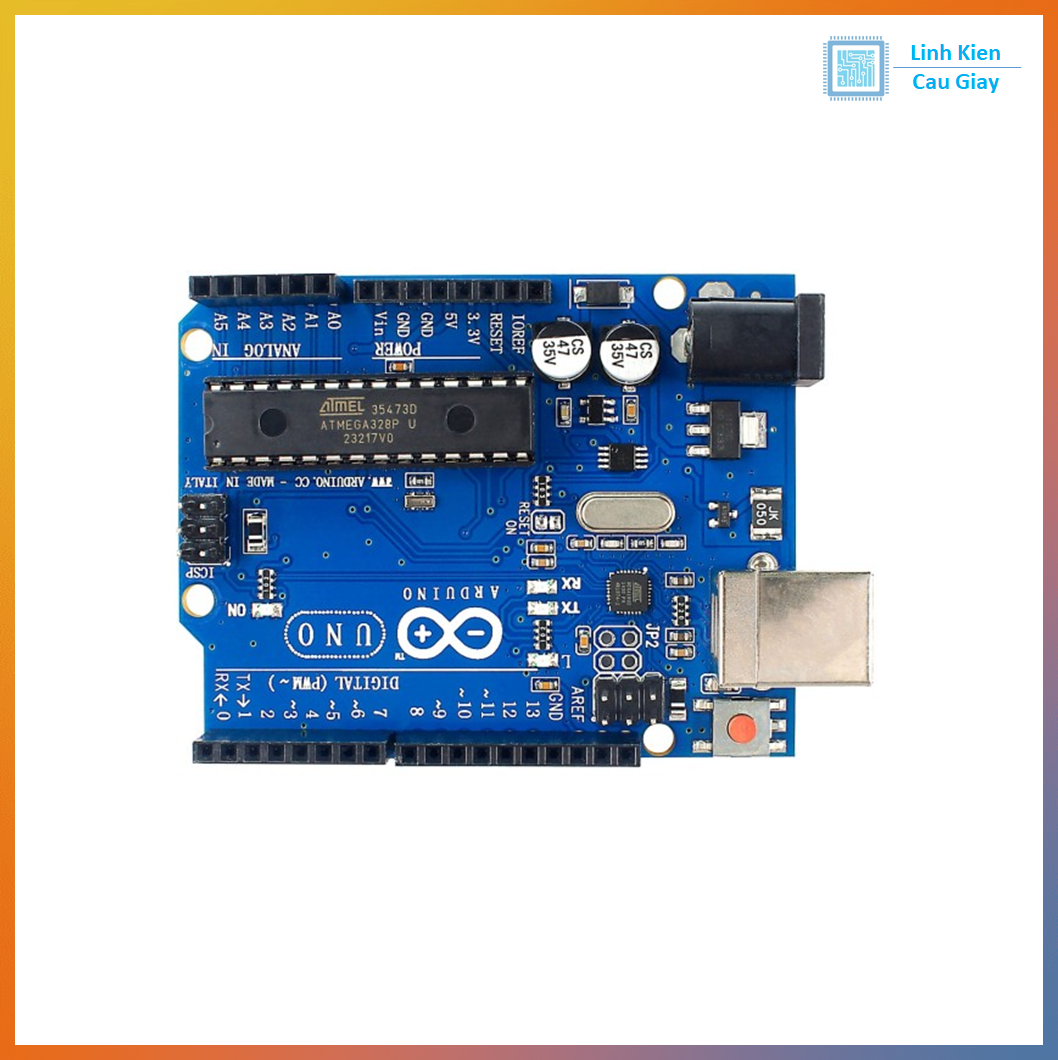

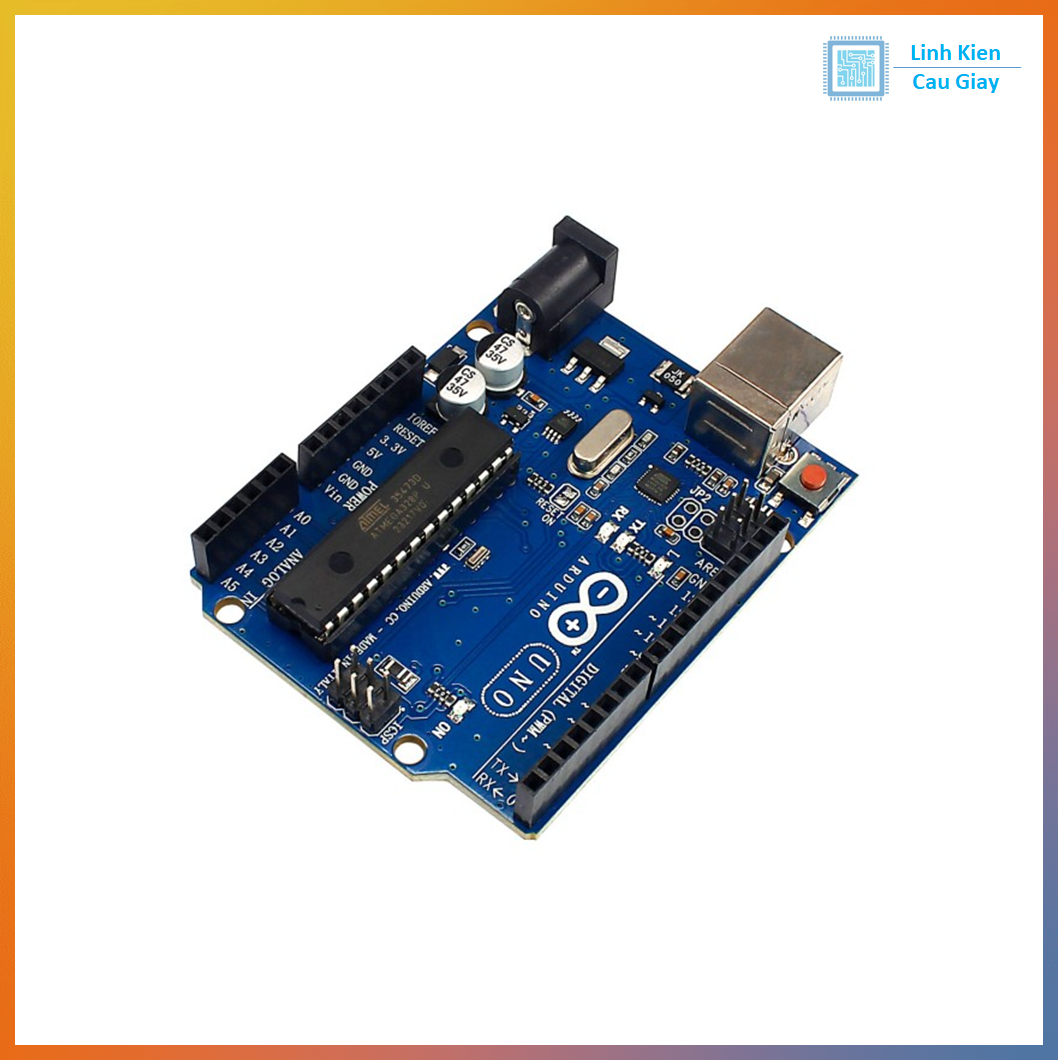

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
