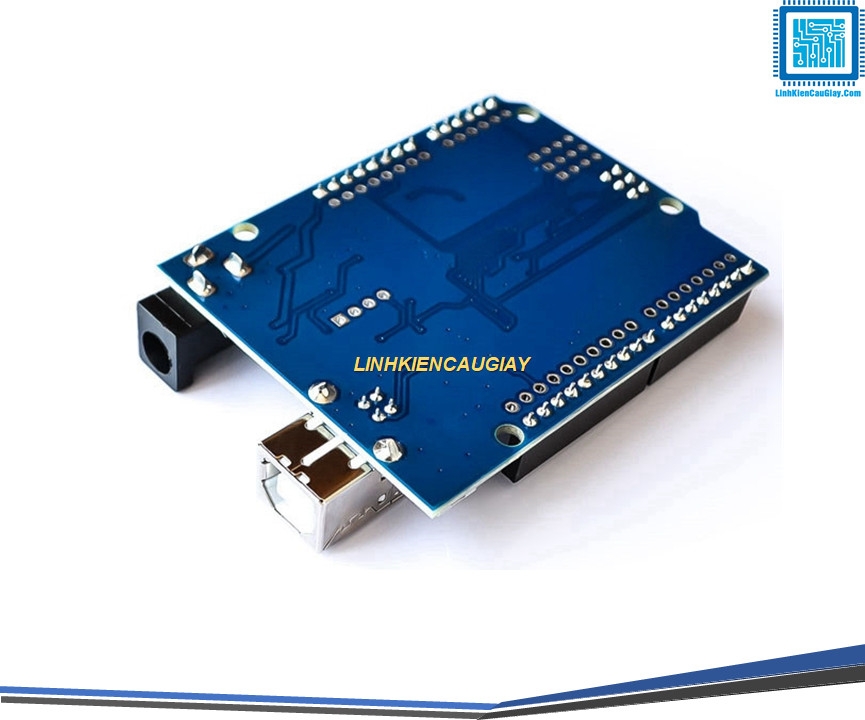

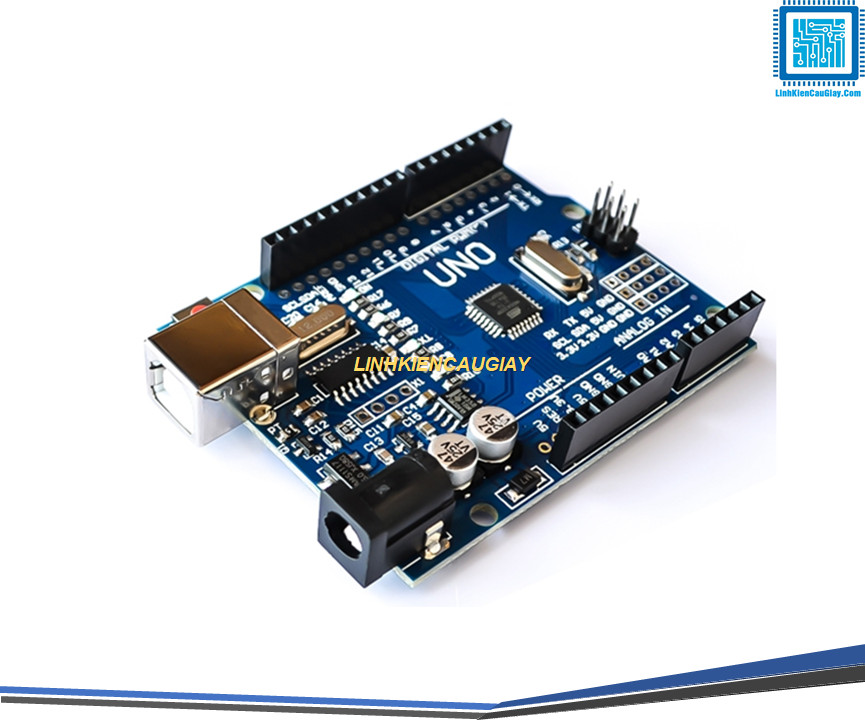

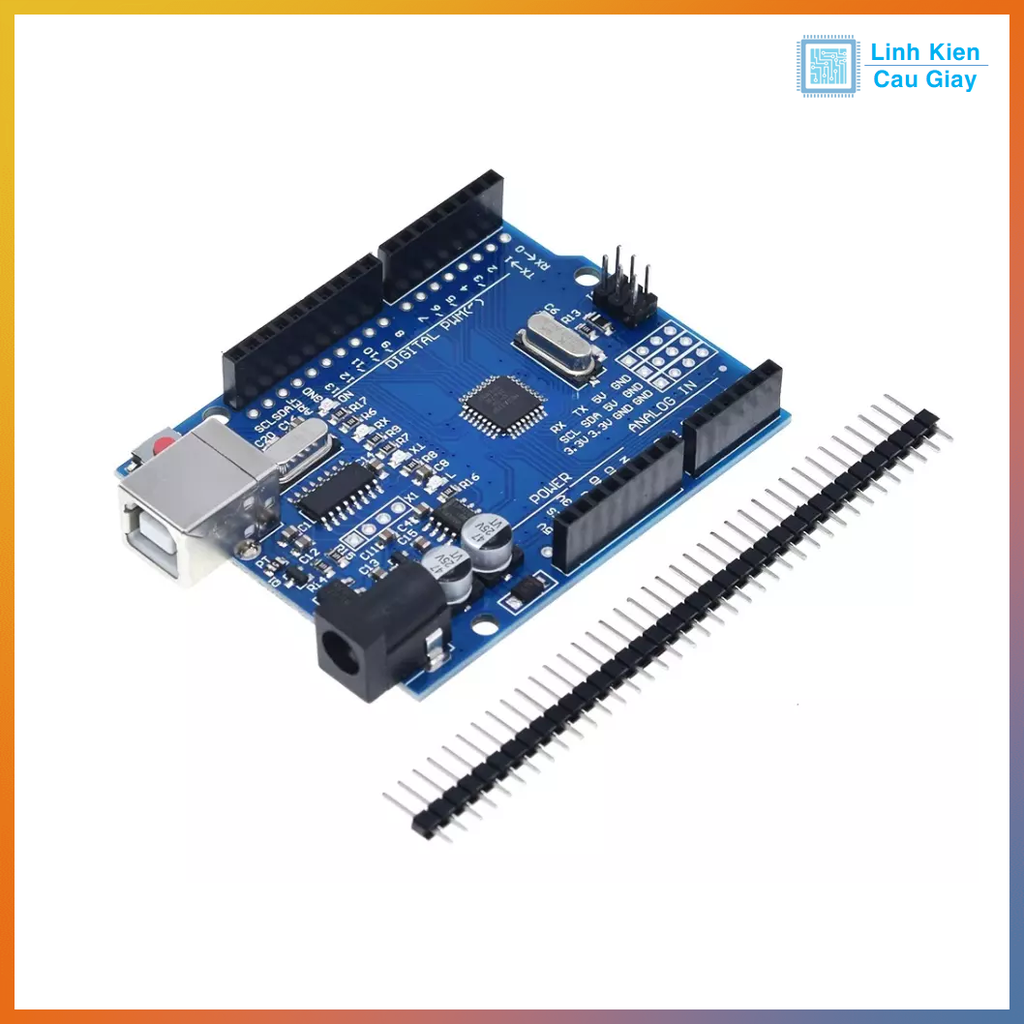

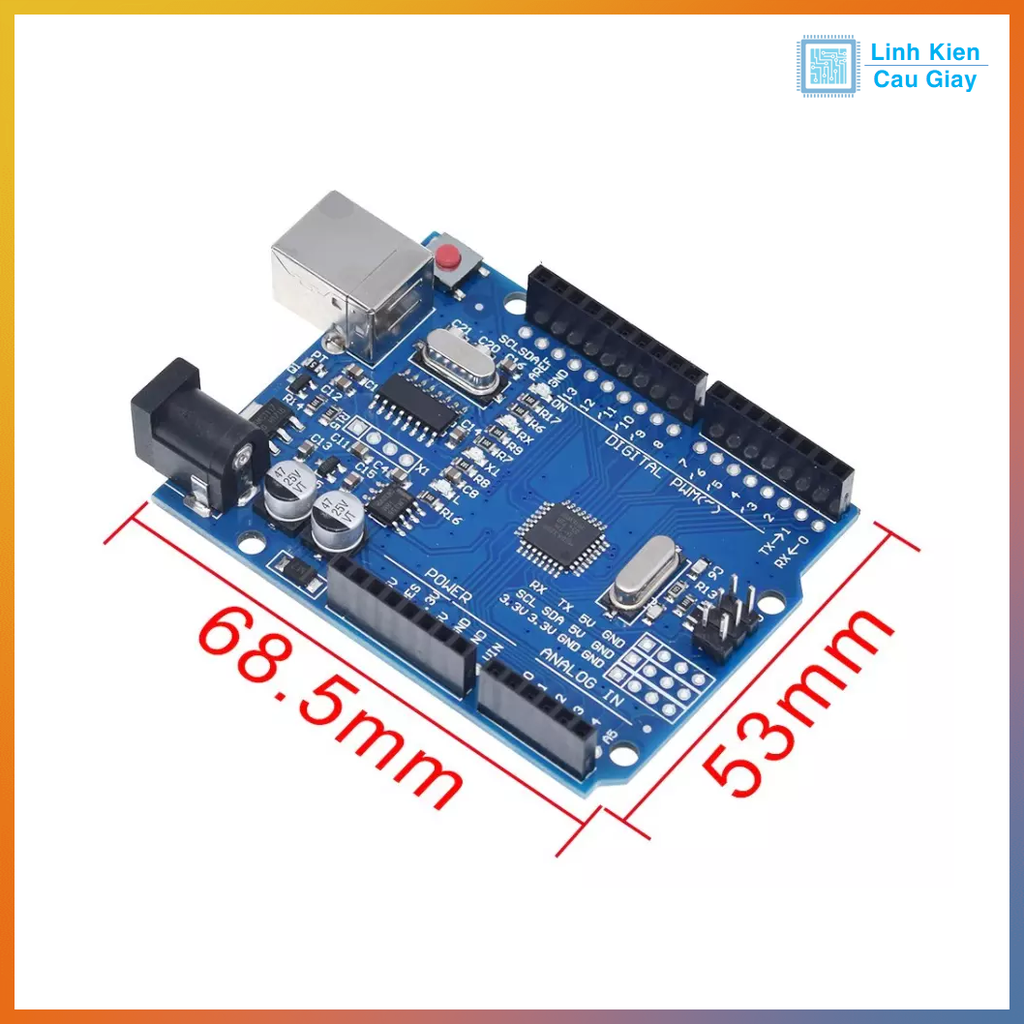

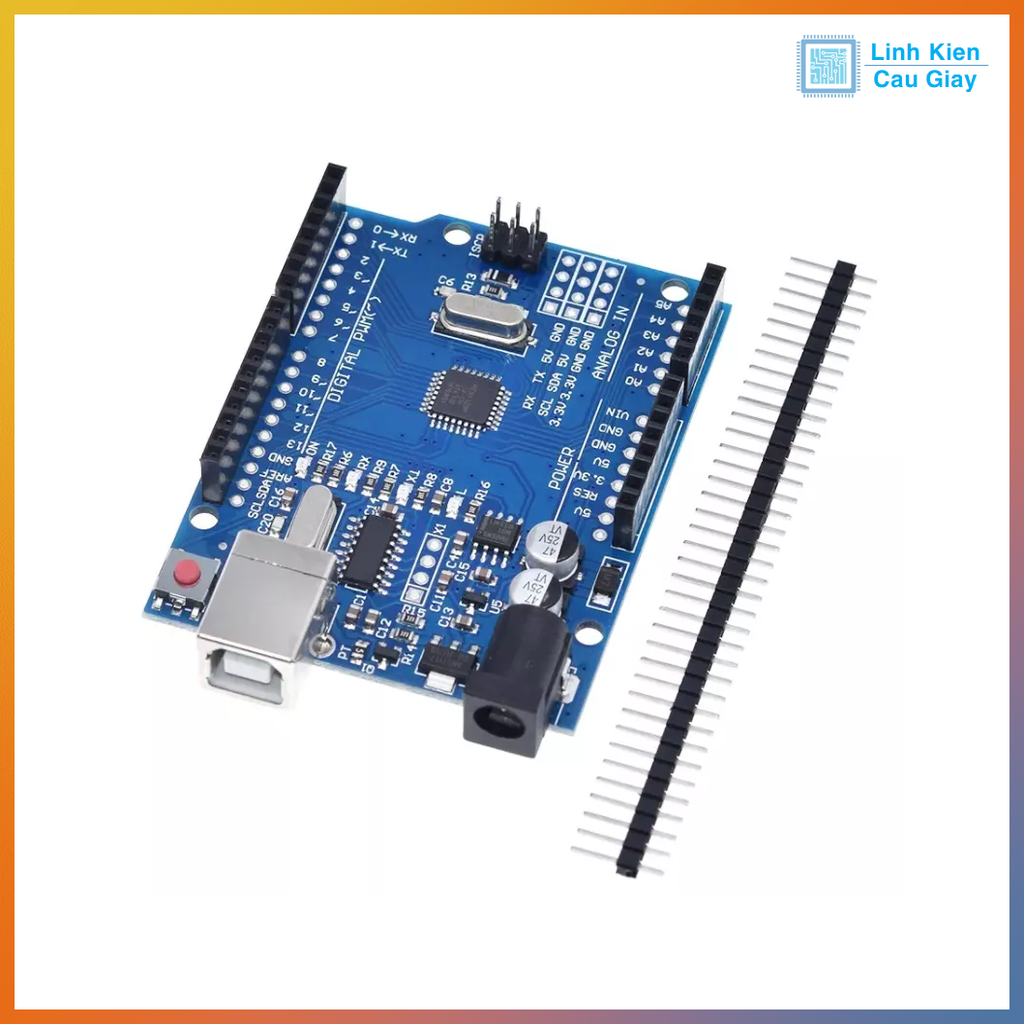

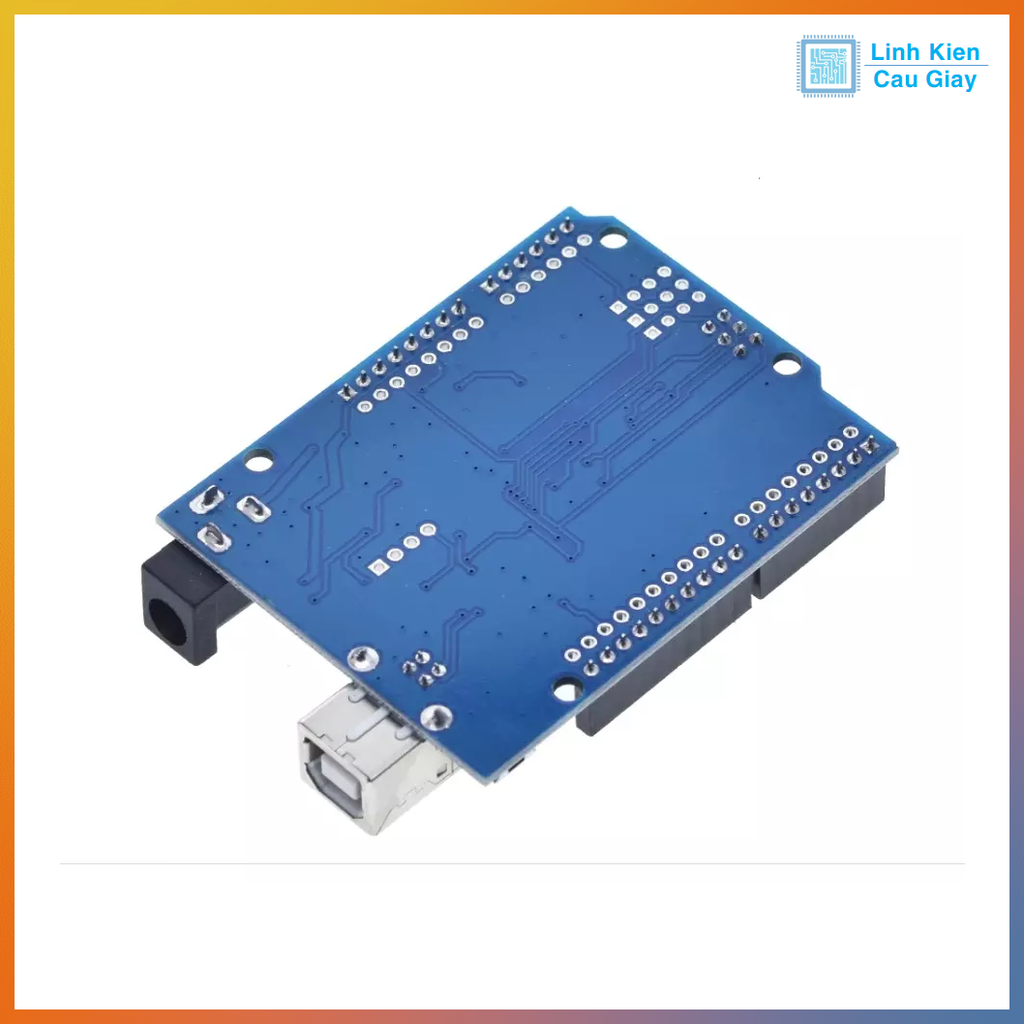

Arduino UNO R3 Chip SMD

Driver chip nạp CH340 (http://www.wch.cn/downfile/5)

Arduino Uno R3 SMD hoàn toàn giống với Arduino Uno R3 bản chân cắm(PDIP) . Điểm khác biệt nằm ở Chip nạp chương trình : Arduino Uno R3 (PDIP) dùng chip nạp Atmega16U2 , còn Arduino Uno R3 SMD dùng chip nạp CH340 nên tiết kiệm chi phí hơn nhiều.

Arduino là một Board mạch Vi Điều Khiển sử dụng chip AVR ATmega328, Atmega168, ATmega8 của Atmel. Nó chứa tất cả mọi thứ cần thiết để hỗ trợ các bạn dễ lập trình vi điều khiển

Arduino Uno là Board mạch rất phổ biến trong các dòng Arduino hiện nay, tại linhkiencaugiay.com thì phiên bản Uno là Revision 3 (Arduino Uno R3) là phiên bản mới nhất hiện giờ, các bạn nên lưu ý điểm này rất quan trọng vì ở 1 số nơi bán loại không phải R3 mà là các phiên bản cũ với cấu trúc phần cứng dễ lỗi và board sẽ dễ cháy hơn với phiên bản R3 mới nhất.

Arduino Uno là Board mạch rất phổ biến trong các dòng Arduino hiện nay, tại Hshop.vn thì phiên bản Uno là Revision 3 (Arduino Uno R3) là phiên bản mới nhất hiện giờ, các bạn nên lưu ý điểm này rất quan trọng vì ở 1 số nơi bán loại không phải R3 mà là các phiên bản cũ với cấu trúc phần cứng dễ lỗi và board sẽ dễ cháy hơn với phiên bản R3 mới nhất.

 * Bạn chỉ cần kết nối Arduino Uno R3 với máy tính(PC) hoặc Laptop bằng cáp USB để nạp code cho nó một cách rất dễ dàng

Ứng dụng Arduino Uno R3: nó có ứng dụng rất mạnh mẽ từ đơn giản đến phức tạp, vd như: Điều khiển đèn LED nhấp nháy, xử lý tín hiệu cho xe điều khiển từ xa, làm một trạm đo nhiệt độ ­ độ ẩm và hiển thị lên màn hình LCD,v.v…

Những thông số cần chú ý:

 Chip điều khiển chính ATmega328

Nguồn nuôi mạch 5V

Nguồn ngoài( cắm từ giắc tròn DC) .Khuyên dùng 7­-9V để đảm bảo mạch hoạt động tốt. Nếu bạn cắm 12V thì IC ổn áp rất dễ chết và gây hư hỏng mạch

Số chân Digital 14 (hỗ trợ 6 chân PWM)

Số chân Analog 6

Dòng ra trên chân digital tối đa 40 mA

Dòng ra trên chân 3.3V 50 mA

Dung lượng bộ nhớ Flash 32 KB (ATmega328) of which 0.5 KB used by bootloader

SRAM 2 KB (ATmega328)

EEPROM 1 KB (ATmega328)

Tốc độ 16 MHz

Sơ đồ nguyên lý & Mạch In ( sử dụng phần mềm thiết kết PCB EAGLE): File Eagle: http://arduino.cc/en/uploads/Main/arduino_Uno_Rev3­02­TH.zip (http://arduino.cc/en/uploads/Main/arduino_Uno_Rev3­02­TH.zip) File PDF: https://www.arduino.cc/en/uploads/Main/Arduino_Uno_Rev3­schematic.pdf (https://www.arduino.cc/en/uploads/Main/Arduino_Uno_Rev3­schematic.pdf)

Nguồn cho Arduino :

Arduino UNO R3 có thể được cấp nguồn 5V thông qua cổng USB hoặc cấp nguồn ngoài thông qua Adaptor với điện áp khuyên dùng là 7­12V DC và giới hạn là 6­20V. Thường thì nên cấp nguồn bằng pin 9V là hợp lý nhất nếu bạn không có sẵn nguồn từ cổng USB.

Nếu cấp nguồn vượt quá ngưỡng giới hạn như trên sẽ làm hỏng Arduino UNO R3.

1. GND (Ground): cực âm của nguồn điện cấp cho Arduino UNO. Khi bạn dùng các thiết
2. bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.
3. 5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA.
4. 3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA.
5. Vin (Voltage Input): Để cấp nguồn ngoài cho Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.
6. IOREF: Điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Nó có  thể luôn là 5V. Chú ý vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.
