Cảm Biến Áp Suất GY-68 BMP180

(Mã SP:CG000234)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

63.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

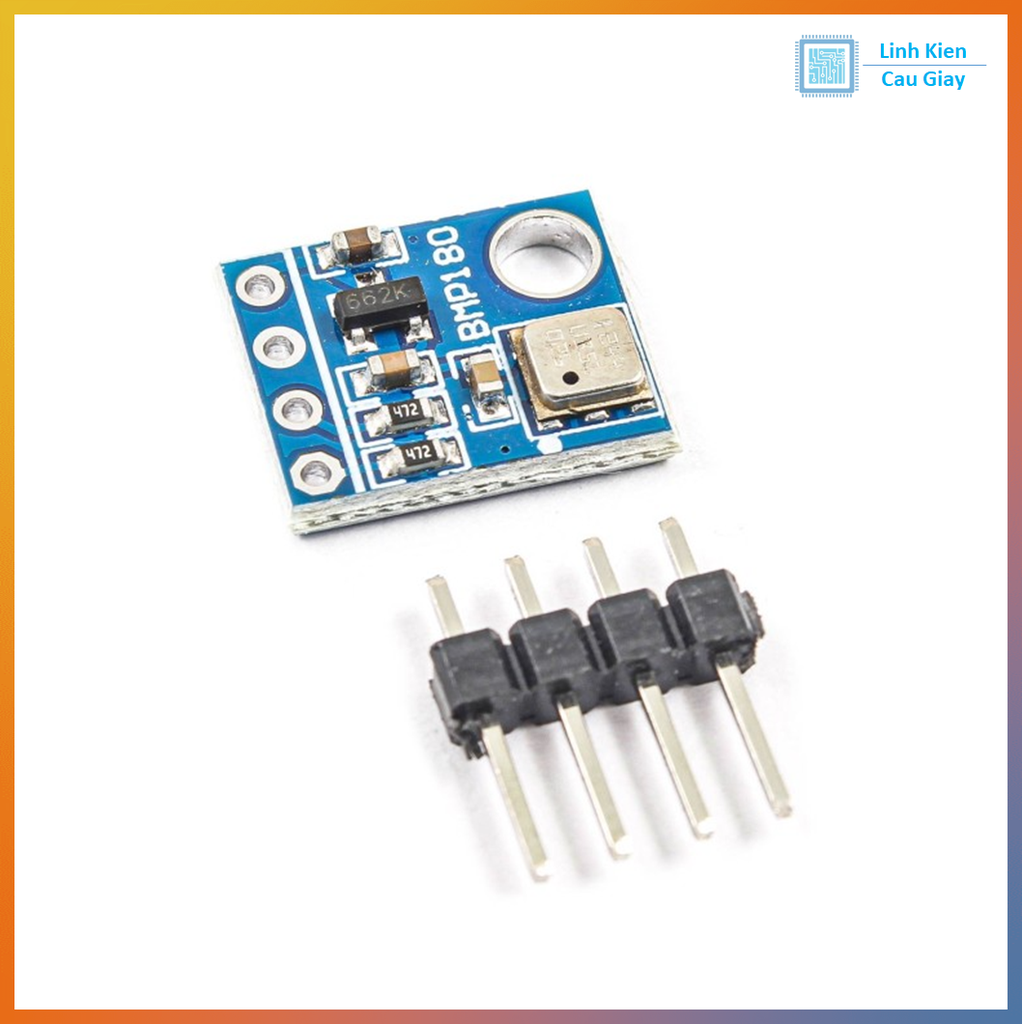

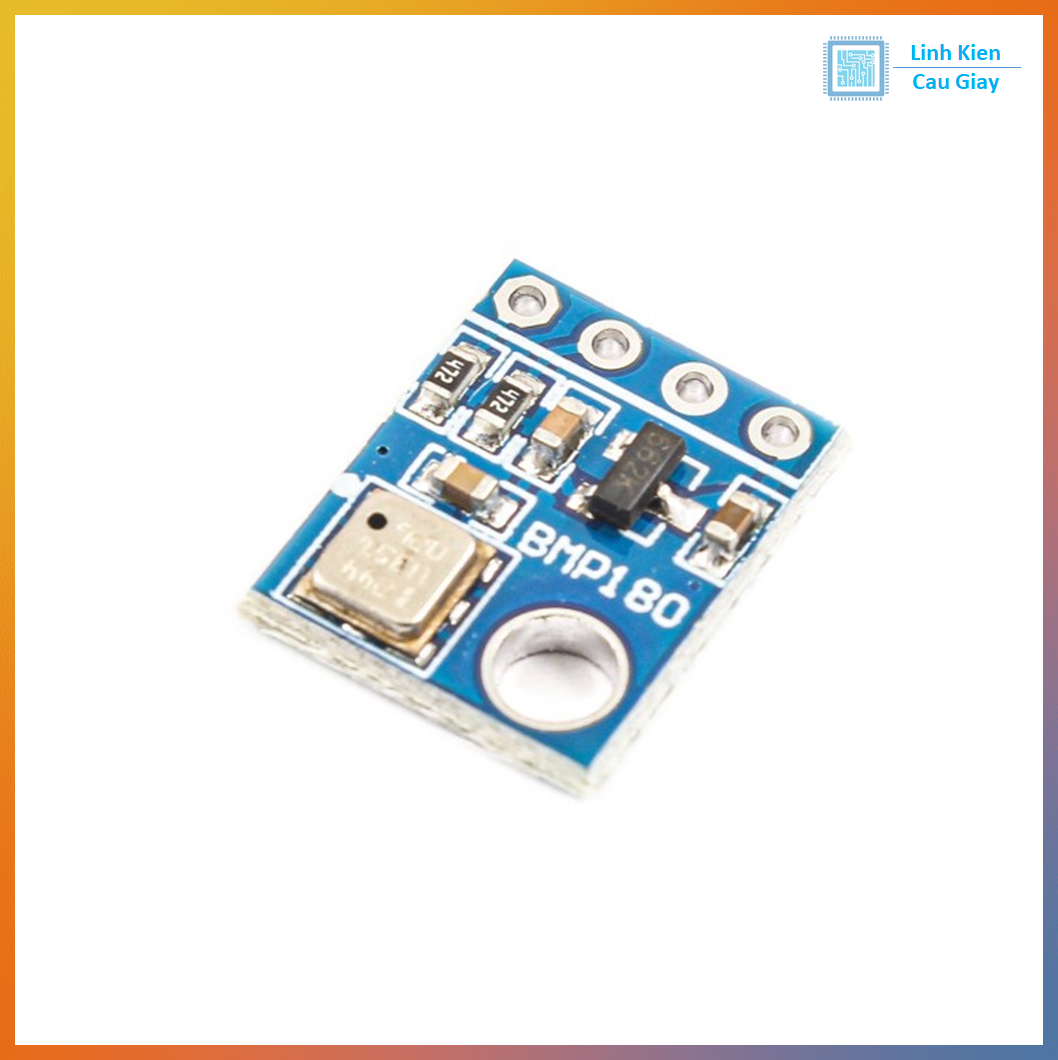

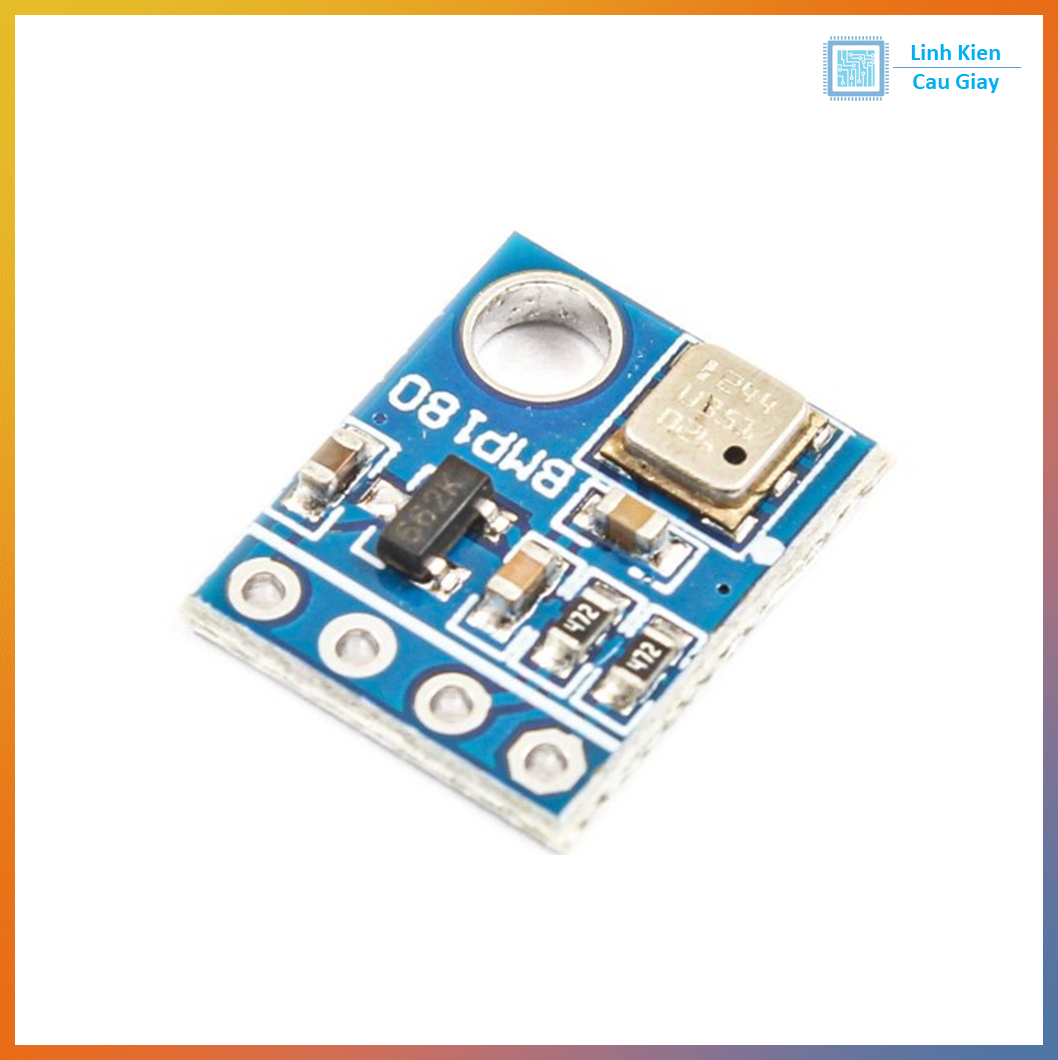

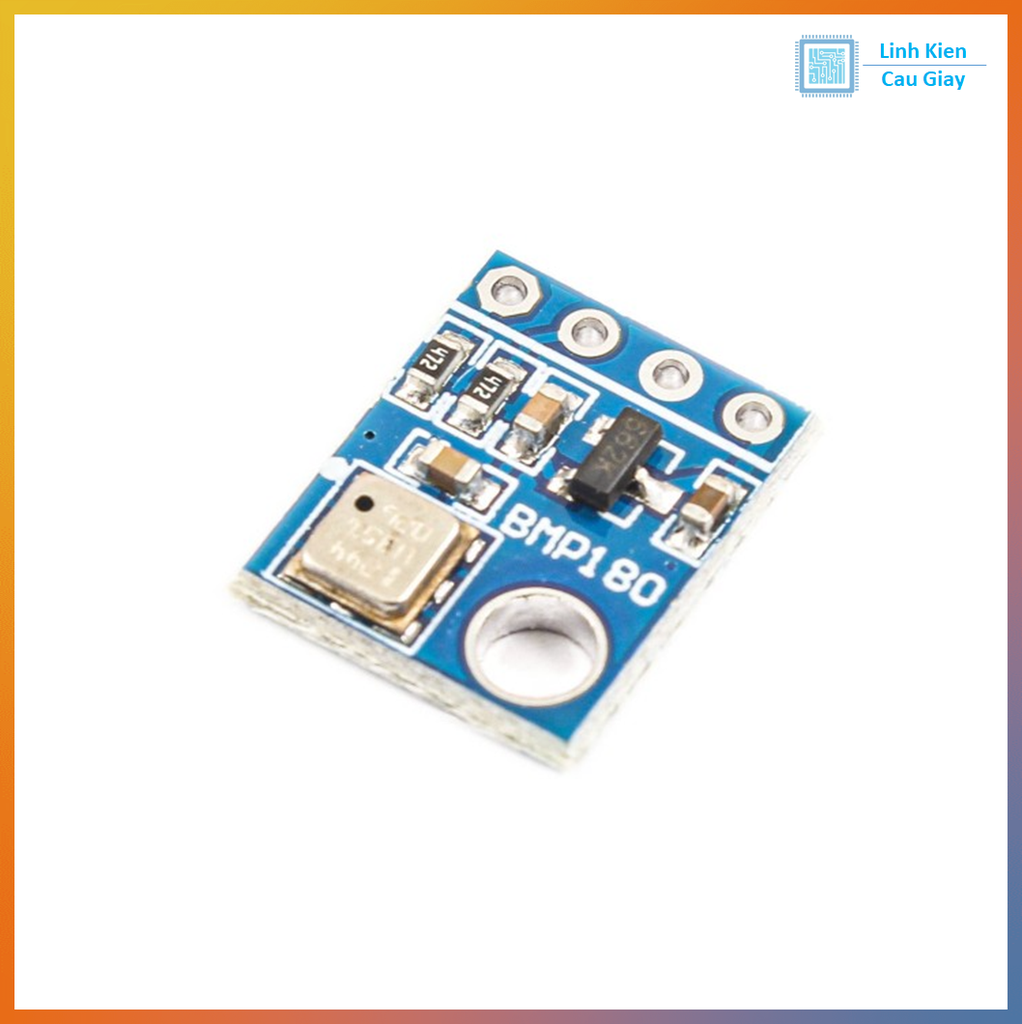

Cảm biến áp suất GY-68 BMP180 là module đo áp suất khí quyển và nhiệt độ sử dụng chip BMP180 của Bosch. Cảm biến giao tiếp qua I2C, cho phép đọc dữ liệu áp suất với độ chính xác cao và từ đó có thể tính toán độ cao so với mực nước biển.
Với kích thước nhỏ gọn, tiêu thụ điện năng thấp và dễ lập trình, BMP180 được sử dụng rộng rãi trong các dự án Arduino, ESP32, STM32 và hệ thống IoT. Đây là phiên bản nâng cấp từ BMP085 với độ chính xác và độ ổn định cao hơn.

Ứng dụng

Đo áp suất khí quyển: Giám sát thời tiết, dự báo áp suất không khí.
Đo độ cao: Xác định độ cao so với mực nước biển cho drone, máy bay mô hình.
Hệ thống định vị: Cải thiện độ chính xác GPS bằng dữ liệu áp suất.
IoT và nhà thông minh: Giám sát môi trường trong nhà và ngoài trời.
Thiết bị thể thao: Đồng hồ đo độ cao, máy đo áp suất cầm tay.

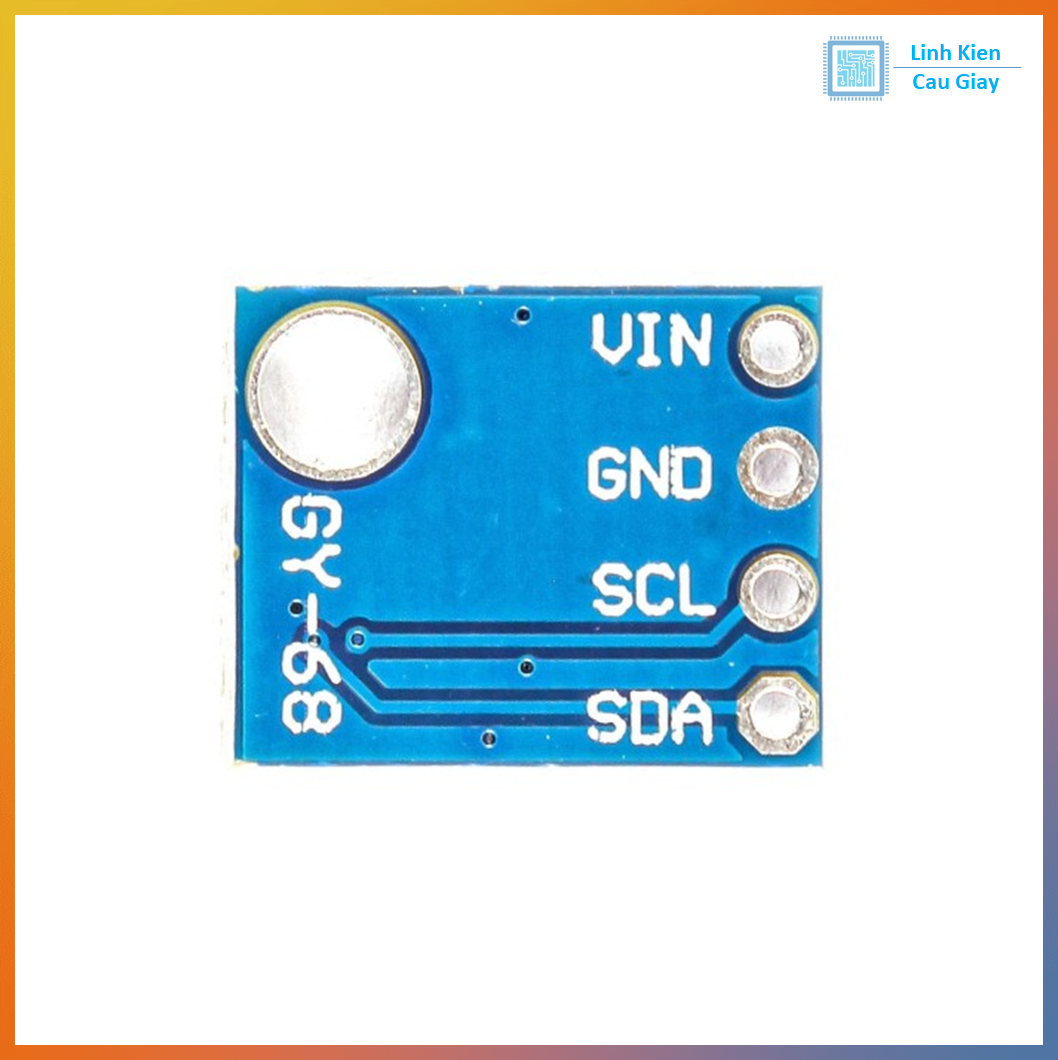

Sơ đồ chân

Module GY-68 BMP180 thường có 4 chân:

VCC – Nguồn 1.8V ~ 3.6V (thường 3.3V, nhưng module đã tích hợp mạch ổn áp nên dùng được 5V).
GND – Mass nguồn.
SCL – Chân clock I2C.
SDA – Chân dữ liệu I2C.

Thông số kĩ thuật

Chip cảm biến: BMP180 – Bosch.
Nguồn hoạt động: 1.8V – 3.6V (module hỗ trợ 5V).
Giao tiếp: I2C (địa chỉ mặc định 0x77).
Dải đo áp suất: 300 – 1100 hPa (tương đương -500m đến +9000m so với mực nước biển).
Độ chính xác áp suất: ±1 hPa.
Độ chính xác nhiệt độ: ±1°C.
Độ phân giải: 0.01 hPa (0.1m).
Tiêu thụ điện năng: ~0.5 μA ở chế độ chờ.
Kích thước module: ~15mm × 12mm.

Hướng dẫn sử dụng

1. Kết nối phần cứng

VCC → 3.3V hoặc 5V từ Arduino/ESP32.
GND → GND.
SCL → Chân SCL (Arduino Uno: A5, ESP32: GPIO22).
SDA → Chân SDA (Arduino Uno: A4, ESP32: GPIO21).

Thư viện: Adafruit-BMP085-Library

2. Code Arduino mẫu

#include <Wire.h>
#include <Adafruit_BMP085.h> // Thư viện tương thích BMP180

Adafruit_BMP085 bmp;

void setup() {
Serial.begin(9600);
if (!bmp.begin()) {
Serial.println("Khong tim thay cam bien BMP180!");
while (1) {}
}
}

void loop() {
Serial.print("Nhiet do: ");
Serial.print(bmp.readTemperature());
Serial.println(" *C");

Serial.print("Ap suat: ");
Serial.print(bmp.readPressure());
Serial.println(" Pa");

Serial.print("Do cao: ");
Serial.print(bmp.readAltitude());
Serial.println(" m");

delay(1000);
}

3. Lưu ý khi sử dụng

Không để cảm biến tiếp xúc với nước hoặc độ ẩm cao.
Tránh đặt gần nguồn nhiệt hoặc quạt mạnh để không gây sai số.
Khi tính độ cao, cần nhập giá trị áp suất mực nước biển tại khu vực để tăng độ chính xác.
