Module cảm biến áp suất khí nén YX710B

Mô tả sản phẩm

Module cảm biến áp suất khí nén YX710B là cảm biến đo áp suất tuyến tính với độ chính xác cao, chuyên dùng trong các hệ thống khí nén và thủy lực. Cảm biến được tích hợp mạch khuếch đại, cho ra tín hiệu điện áp analog 0.5V – 4.5V tỷ lệ với áp suất đo được.

YX710B có dải đo đa dạng (thường từ 0 – 1.2MPa, 0 – 2MPa, 0 – 3MPa...), phù hợp với nhiều ứng dụng công nghiệp, DIY và IoT. Module này dễ dàng giao tiếp với Arduino, ESP32, STM32, Raspberry Pi thông qua cổng ADC.

Ứng dụng

• Hệ thống khí nén & thủy lực: Giám sát áp suất trong ống dẫn.

• Máy nén khí, máy bơm: Theo dõi và bảo vệ quá áp.

• Ứng dụng IoT: Thu thập dữ liệu áp suất gửi về máy chủ.

• Thiết bị công nghiệp: Cảm biến áp suất trong dây chuyền sản xuất.

• Thí nghiệm – nghiên cứu: Đo áp suất không khí, khí gas trong phòng lab.

Sơ đồ chân

Module YX710B thường có 3 dây kết nối:

• Đỏ (VCC): Nguồn cấp 5V DC

• Đen (GND): Mass

• Vàng (OUT): Tín hiệu analog (0.5V – 4.5V)

Thông số kĩ thuật

• Model: YX710B

• Dải đo áp suất: 0 – 1.2MPa, 0 – 2MPa, 0 – 3MPa (tùy phiên bản)

• Tín hiệu đầu ra: 0.5V – 4.5V analog

• Điện áp hoạt động: 5V DC

• Sai số đo: ±1.5% FS

• Độ ổn định lâu dài: ±0.2% FS/năm

• Nhiệt độ làm việc: -20°C ~ +85°C

• Chất liệu vỏ: Thép không gỉ chống ăn mòn

• Tuổi thọ: > 10 triệu chu kỳ đo

• Kết nối: Ren tiêu chuẩn M10/M12 (tùy loại)

Hướng dẫn sử dụng

Kết nối với Arduino

• VCC (Đỏ) → 5V

• GND (Đen) → GND

• OUT (Vàng) → A0 (Analog input)

• Mỗi phiên bản YX710B có dải đo khác nhau (1.2MPa / 2MPa / 3MPa) → cần chọn loại phù hợp.

• Tín hiệu đầu ra là tuyến tính, cần tính toán lại nếu sử dụng module khác dải đo.

• Tránh vượt quá áp suất tối đa để không làm hỏng cảm biến.

• Đảm bảo hệ thống khí nén được làm kín, tránh rò rỉ.

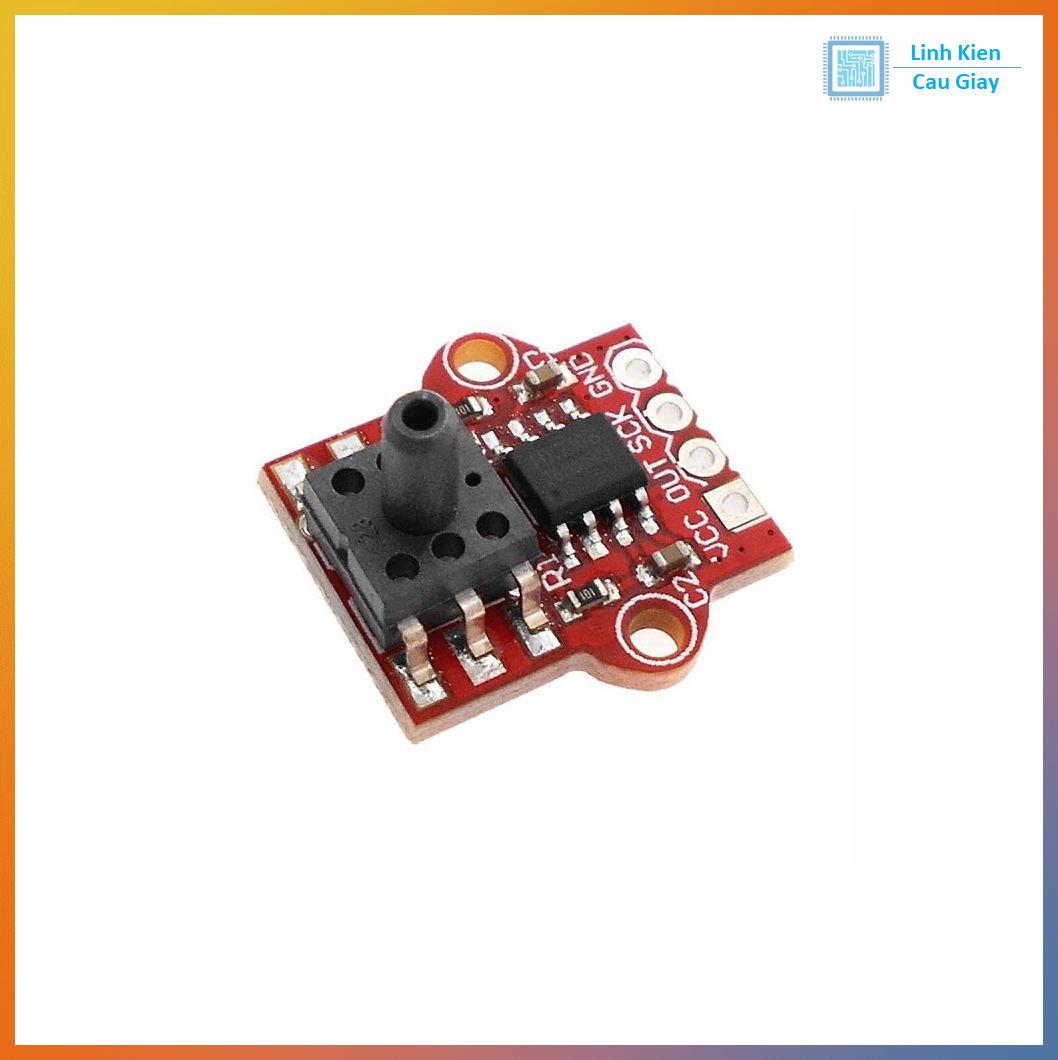

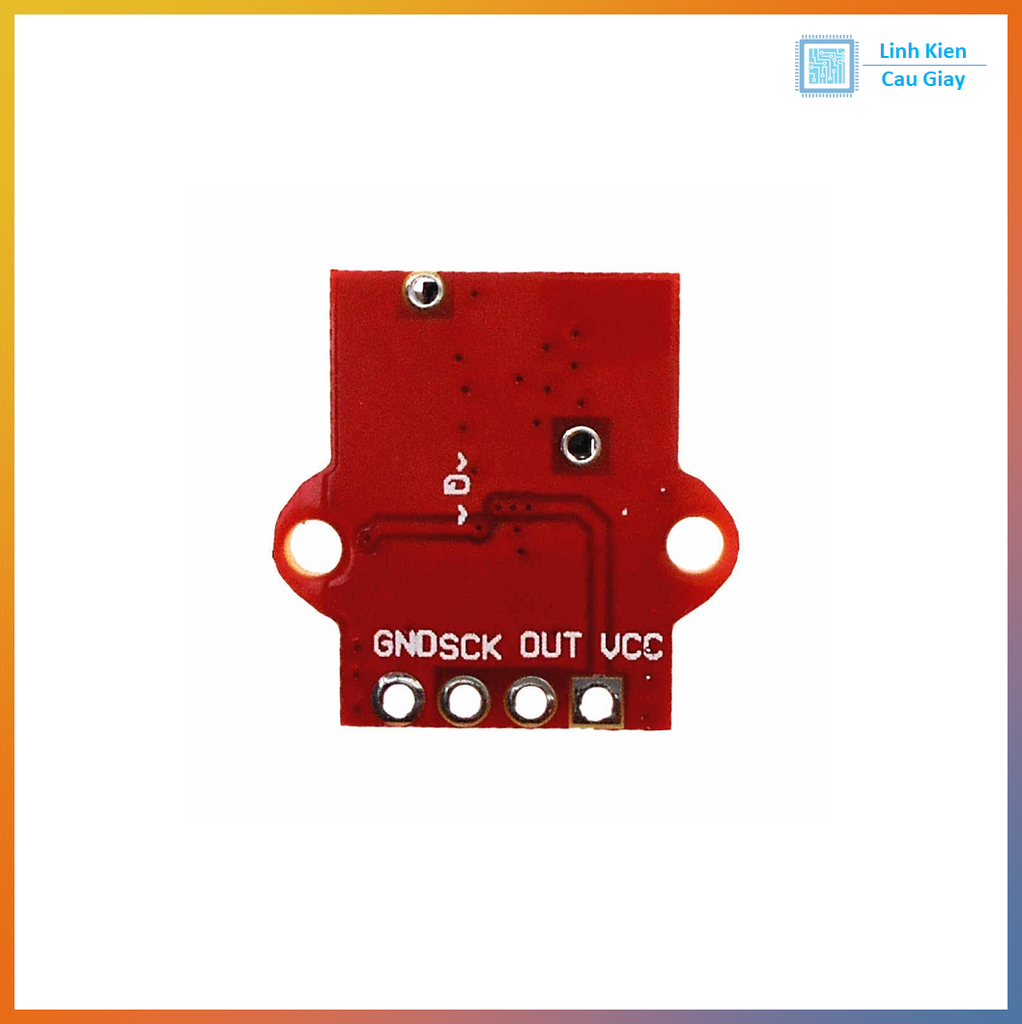

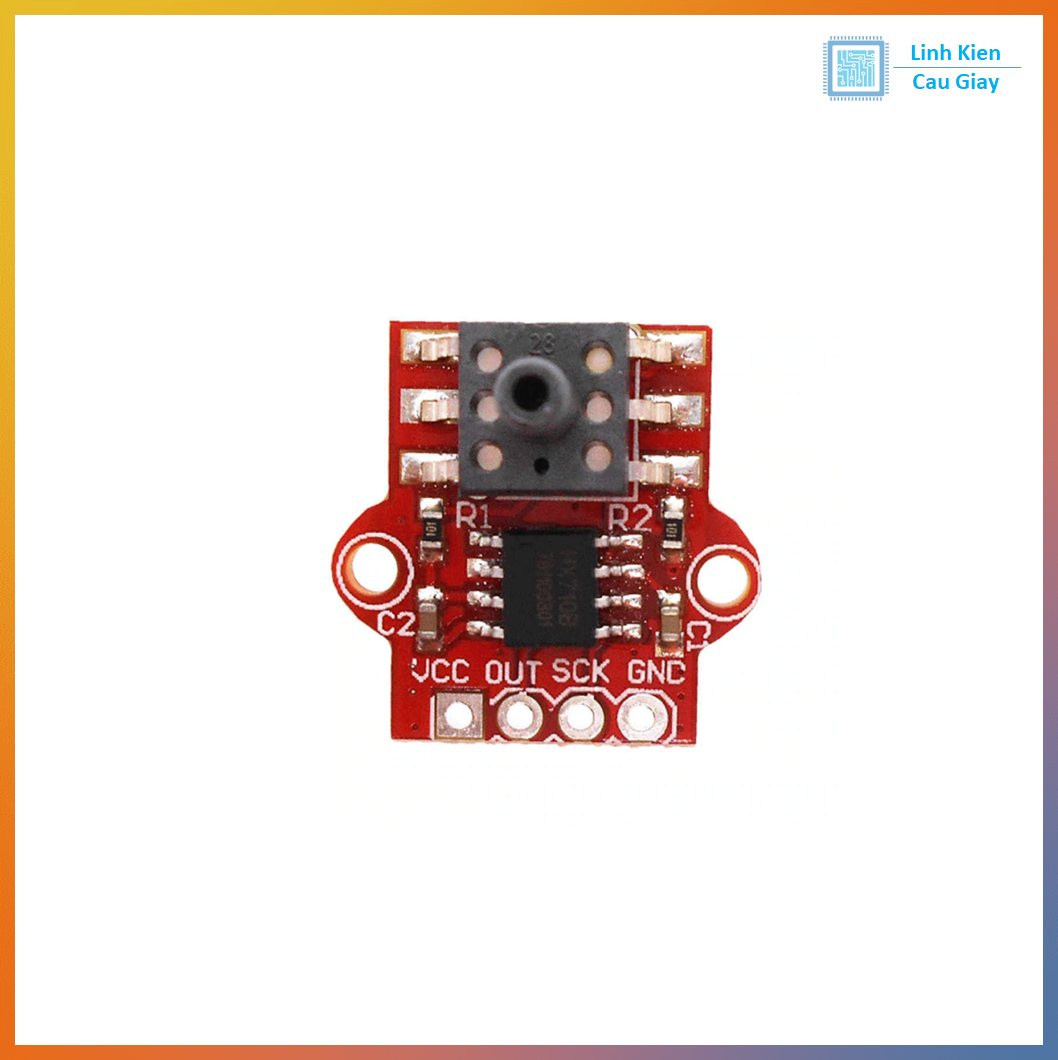

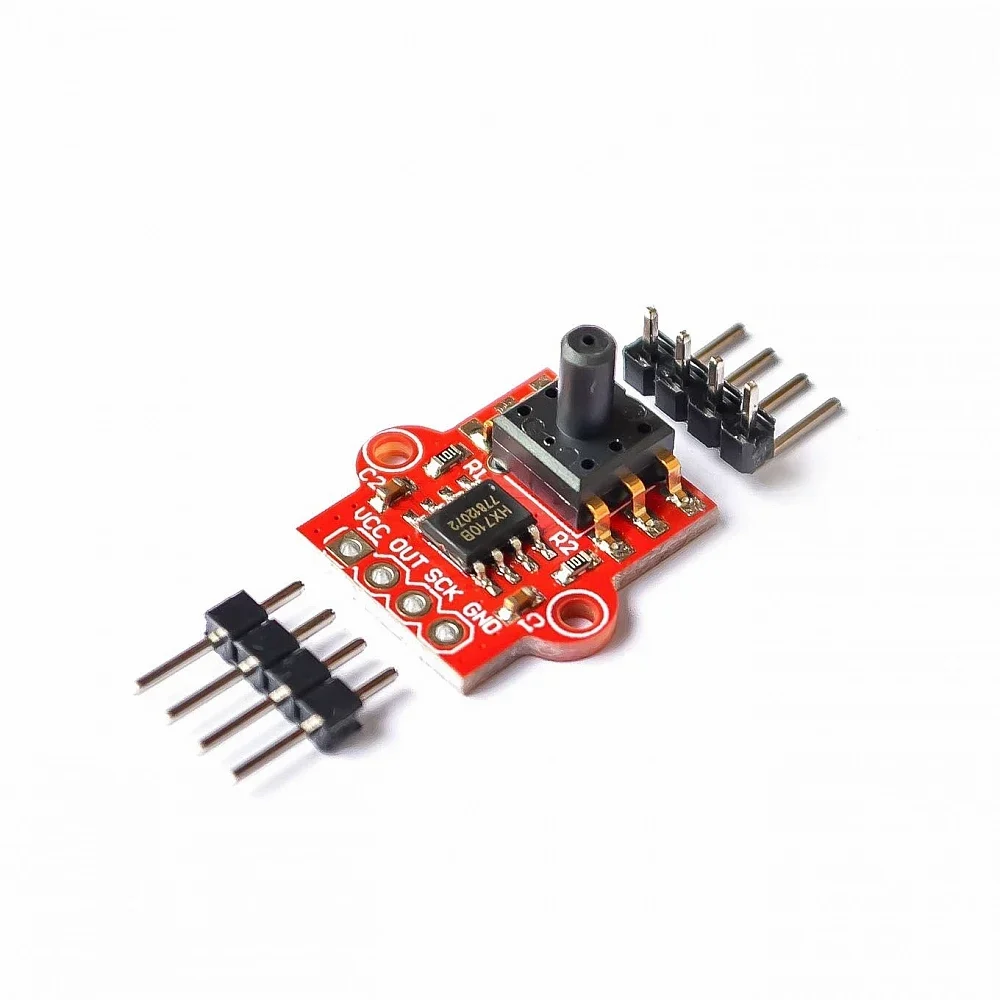

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
