Cảm biến hết nhựa máy in 3D

Mô tả sản phẩm

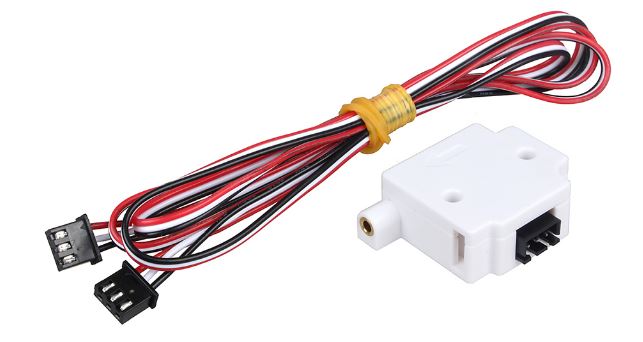

Cảm biến hết nhựa LERDGE Material Detection Module dùng để phát hiện khi sợi nhựa 3D (filament) bị hết, đứt, tuột hoặc kẹt, giúp máy in 3D tự động tạm dừng in, tránh in “không khí” và hỏng sản phẩm.

Module sử dụng công tắc hành trình cơ khí (mechanical endstop) kết hợp khe dẫn nhựa, tương thích với cả filament 1.75mm và 3.0mm. Khi còn nhựa đi qua, công tắc đang ở 1 trạng thái; khi nhựa hết hoặc tuột ra khỏi cảm biến, công tắc chuyển trạng thái và gửi tín hiệu về main LERDGE hoặc bo mạch điều khiển tương thích.

Thiết kế nhỏ gọn, lỗ bắt vít sẵn, dễ gắn trên khung máy in 3D, gần cuộn nhựa hoặc trên đường dẫn PTFE.

Ứng dụng

• Lắp trên máy in 3D dùng main LERDGE và các bo mạch điều khiển hỗ trợ tín hiệu filament runout.

• Dùng cho máy in 3D FDM 1.75mm / 3.0mm: Prusa, CoreXY, Cartesian DIY, Ender, Anet… (tùy chỉnh firmware).

• Giám sát tình trạng cấp nhựa: hết cuộn, đứt nhựa, kẹt nhựa.

• Giảm lỗi in hỏng, tiết kiệm thời gian và vật liệu, phù hợp cho xưởng in dịch vụ, maker, trường học, phòng STEM.

Sơ đồ chân

(Thực tế module thường có 3 chân / 3 dây, bạn ghi thêm ký hiệu theo hình sản phẩm đang bán)

• 3 chân kết nối chuẩn endstop:

  • S (Signal): Tín hiệu về main (FIL_RUNOUT hoặc E-STOP).

  • + (VCC): Nguồn dương 5V (hoặc 3.3V tùy main).

  • – (GND): Mass / 0V.

• Cách đấu nối cơ bản:

  • Cắm đầu dây 3-pin vào cổng cảm biến filament / endstop trên main LERDGE.

  • Chú ý đúng chiều chân S – + – theo ký hiệu trên bo mạch.

Thông số kĩ thuật

• Hãng / loại: LERDGE 3D Printer Material Detection Module

• Loại cảm biến: Công tắc hành trình cơ khí (Mechanical Endstop) tích hợp khe dẫn nhựa

• Hỗ trợ vật liệu: Filament 1.75mm và 3.0mm

• Số chân: 3 chân (Signal, VCC, GND)

• Điện áp làm việc: 3.3V – 5V (tùy bo mạch điều khiển)

• Kiểu tín hiệu: Công tắc thường đóng / thường mở (NO/NC) tùy cách cấu hình firmware

• Kích thước nhỏ gọn, có lỗ bắt vít, dễ gắn vào khung máy in 3D

Hướng dẫn sử dụng

• Bước 1: Gắn module lên khung máy, trên đường nhựa đi từ cuộn filament đến extruder (nên dùng ống PTFE xuyên qua cảm biến).

• Bước 2: Cắm dây 3-pin của cảm biến vào cổng Filament Runout / Endstop trên main LERDGE hoặc bo tương thích.

• Bước 3: Vào firmware / menu điều khiển bật chức năng “Filament Runout Sensor” và cấu hình chân tín hiệu tương ứng.

• Bước 4: Luồn nhựa qua ống dẫn, đi qua khe của cảm biến, đảm bảo công tắc bị tác động khi có nhựa.

• Bước 5: Test thử: rút filament ra giữa chừng, máy in phải tạm dừng / báo lỗi hết nhựa; sau đó nạp lại nhựa và tiếp tục in.

• Bước 6: Tránh để dây tín hiệu bị căng hoặc cọ vào phần chuyển động, định kỳ kiểm tra công tắc vẫn bấm nhả tốt.

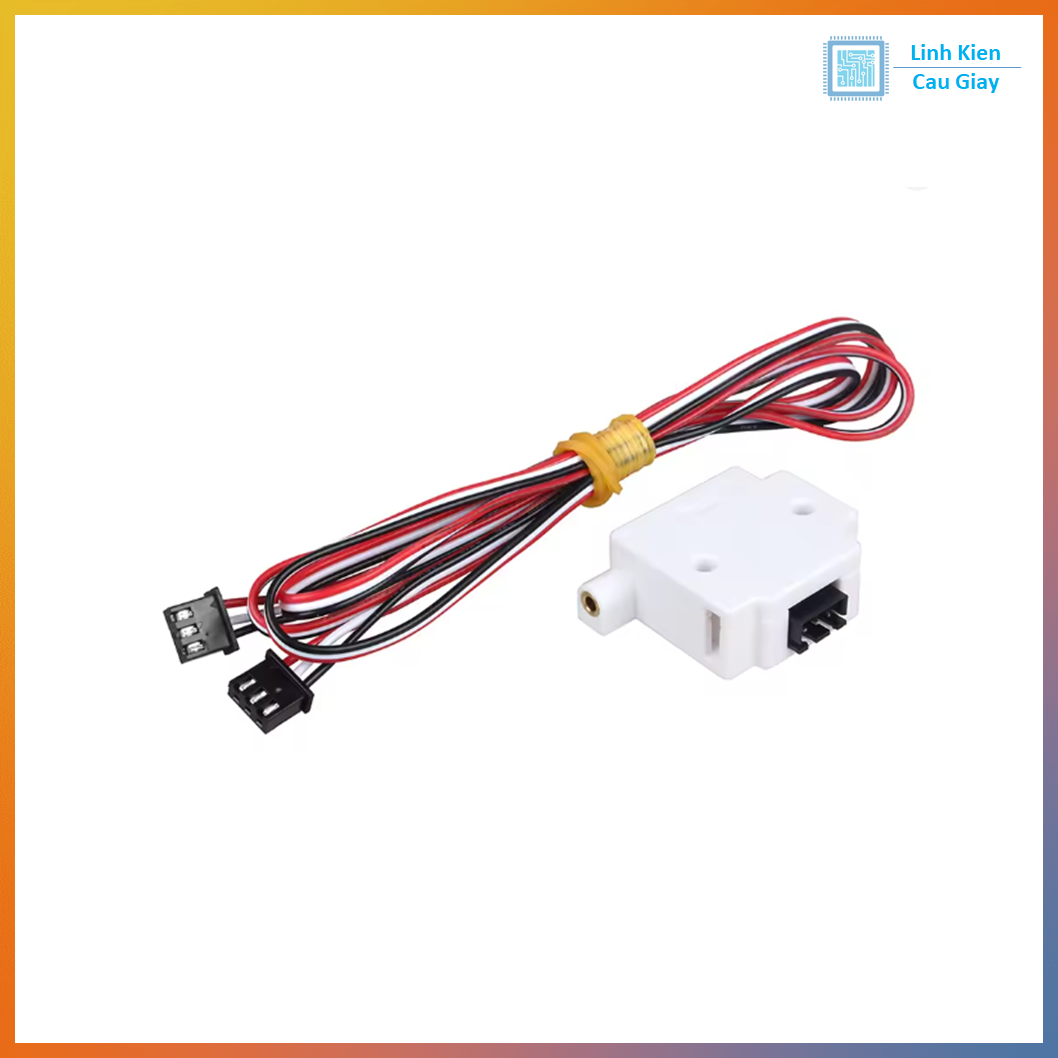

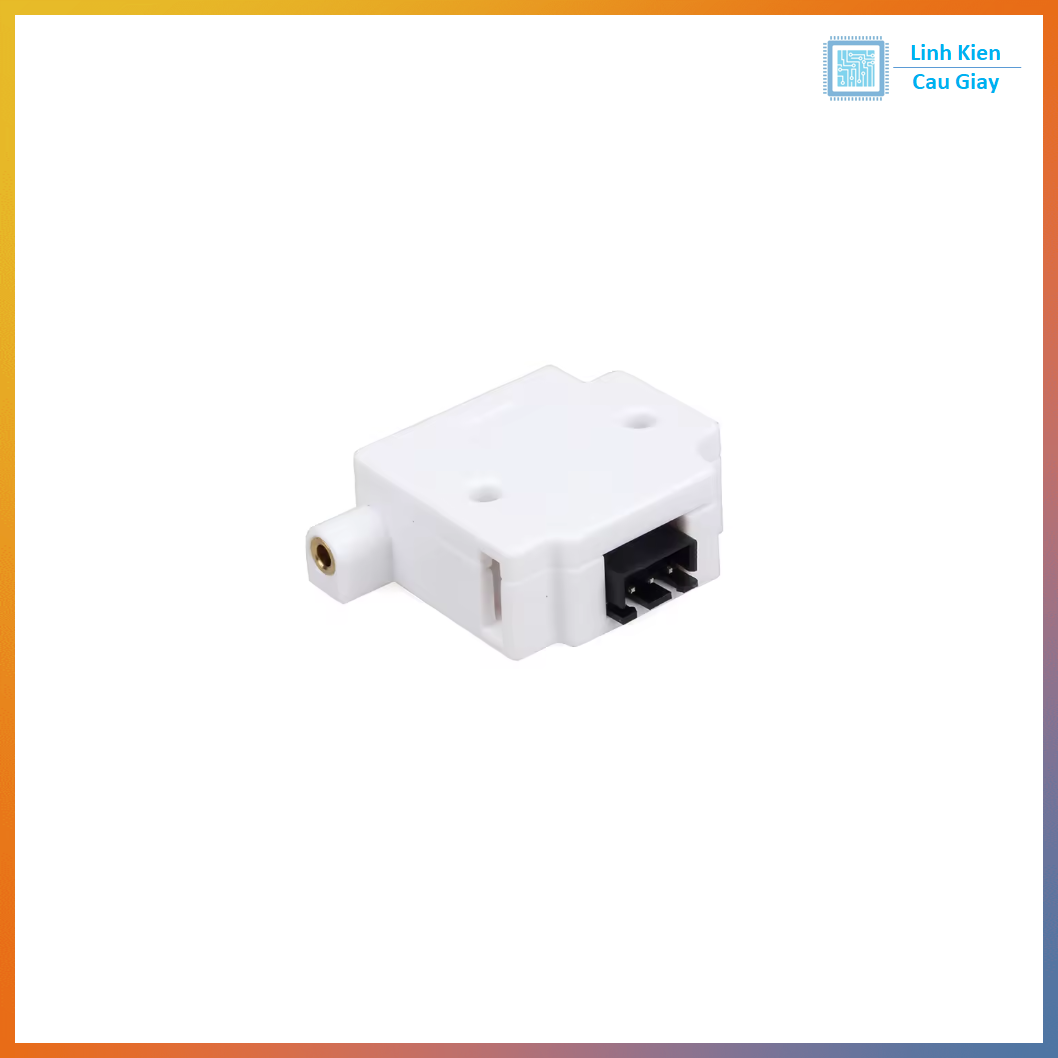

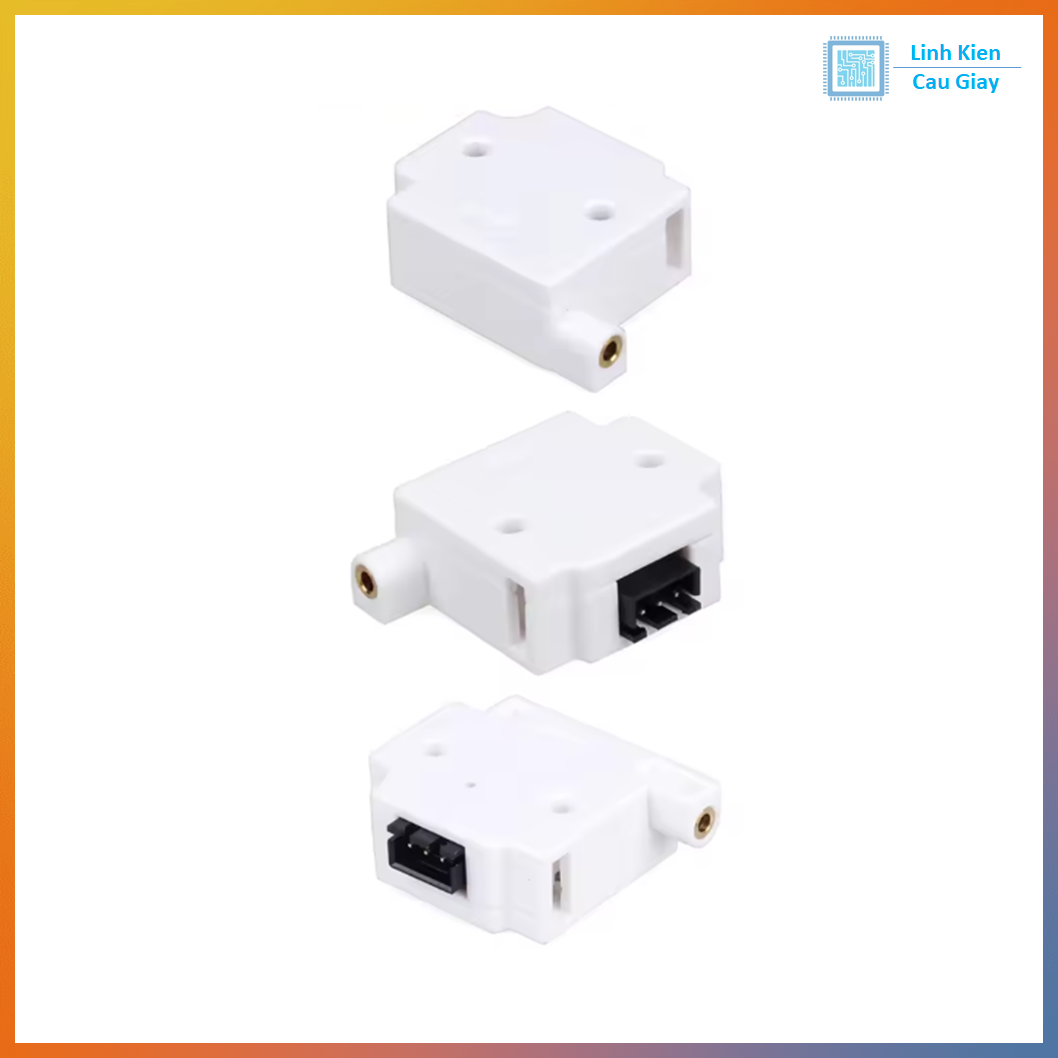

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
