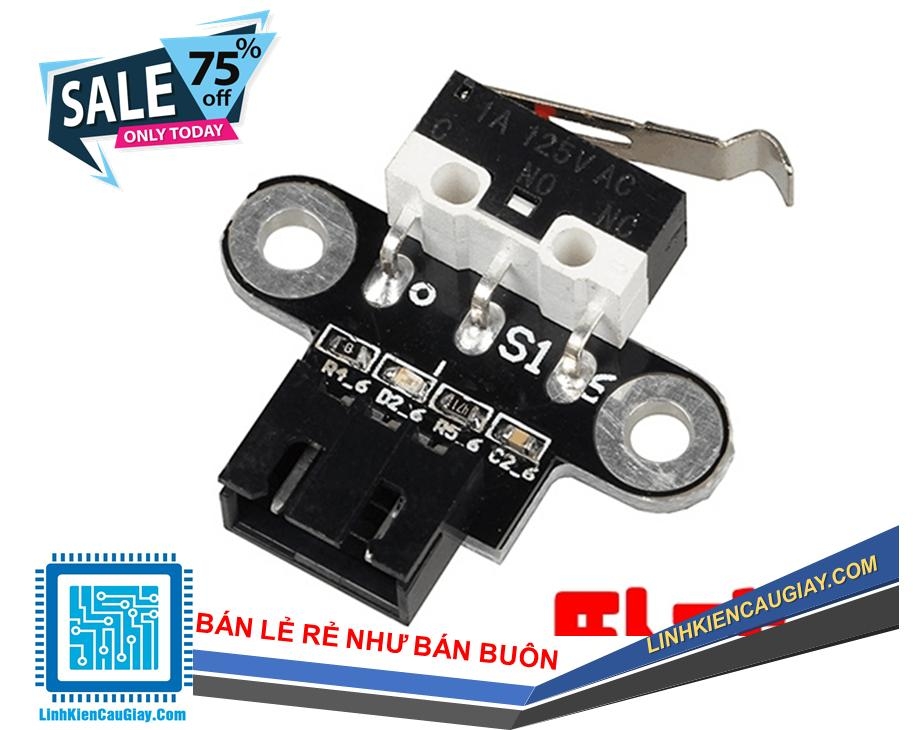

Module Công Tắc Hành Trình Máy In 3D new

(Mã SP:PVN2171)

Thương hiệu: Chưa cập nhật | Module Công Tắc Hành Trình Máy In 3D new,

Đánh giá

:

Giá

:

16.000₫

Mô tả :
Đang cập nhật ...
Gọi điện

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Công Tắc Hành Trình Máy In 3D new

Mô tả sản phẩm

Module endstop cơ khí cần gạt dùng làm công tắc giới hạn trục X/Y/Z cho máy in 3D, CNC mini, robot. Bo đã tích hợp điện trở/diode chống dội, đèn LED báo trạng thái, cổng JST XH 3 pin 2.54mm cắm nhanh. Tương thích hầu hết main Marlin/GRBL/RAMPS/MKS/Creality/Anycubic/Prusa.

Điểm nổi bật

  • Công tắc NO/NC (mặc định NC khuyến nghị – an toàn khi đứt dây).

  • LED báo khi kích hoạt, dễ căn chỉnh home.

  • Chống dội (debounce) phần cứng, tín hiệu sạch.

  • Lỗ bắt M3 hai bên, lắp lên khung rất gọn.

  • Làm việc với 3.3–5V logic (ESP32/STM32/AVR).

Ứng dụng

  • Endstop/home cho máy in 3D (trục X/Y/Z).

  • Limit switch cho CNC mini, máy vẽ, robot tuyến tính, ray trượt.

  • Cảm biến va chạm/giới hạn hành trình cho cơ cấu cơ khí DIY

Sơ đồ chân

JST-XH 3 pin (nhìn từ mép bo):
[ S ]  = Tín hiệu về mainboard (ENDSTOP pin)
[ + ]  = VCC 5V (hỗ trợ 3.3–5V)
[ - ]  = GND

Công tắc: COM – NO – NC (đã đi dây sẵn trên bo)
LED báo trạng thái tích hợp


Thông số kĩ thuật

Thuộc tính Giá trị
Điện áp hoạt động 3.3–5VDC (điển hình 5V)
Kiểu công tắc Cơ khí cần gạt, NO/NC
Giao tiếp 3 pin JST XH 2.54mm (S, +, −)
Tín hiệu ra Mức LOW/HIGH sạch nhờ mạch chống dội
Đèn báo LED SMD trạng thái kích hoạt
Lỗ bắt vít 2 lỗ M3 hai bên

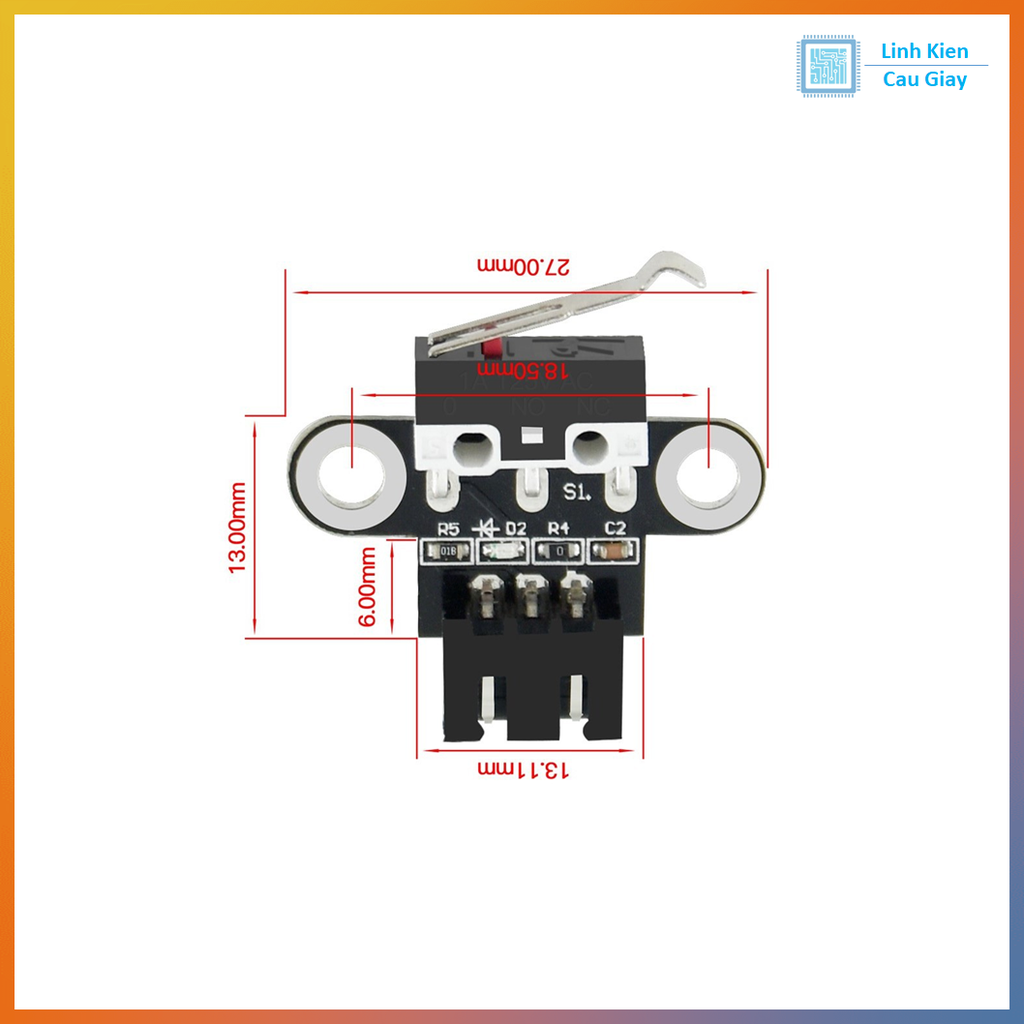

Kích thước bo ≈ 27 × 13 × 6 mm (tham khảo hình)
Phù hợp main RAMPS/MKS/Creality/Anycubic/Prusa/GRBL…
Phụ kiện (Tuỳ chọn) dây JST 3P 70–100 cm

Hướng dẫn sử dụng

  1. Tắt nguồn máy in/bo điều khiển.

  2. Cắm cáp: S → chân ENDSTOP, + → 5V, − → GND.

  3. Gắn module tại vị trí cuối hành trình trục, chỉnh cần gạt chạm đúng điểm dừng.

  4. Trong Marlin: chọn loại công tắc NC (khuyến nghị) → ENDSTOP_INVERTING phù hợp; dùng lệnh M119 để kiểm tra trạng thái.

  5. Home máy (G28) và tinh chỉnh vị trí cho tới khi LED báo kích hoạt đúng lúc.

Lưu ý

  • Dùng NC để an toàn: đứt dây → máy dừng.

  • Tránh để dầu/bụi bẩn làm kẹt cần gạt; không để vật cứng va đập mạnh.

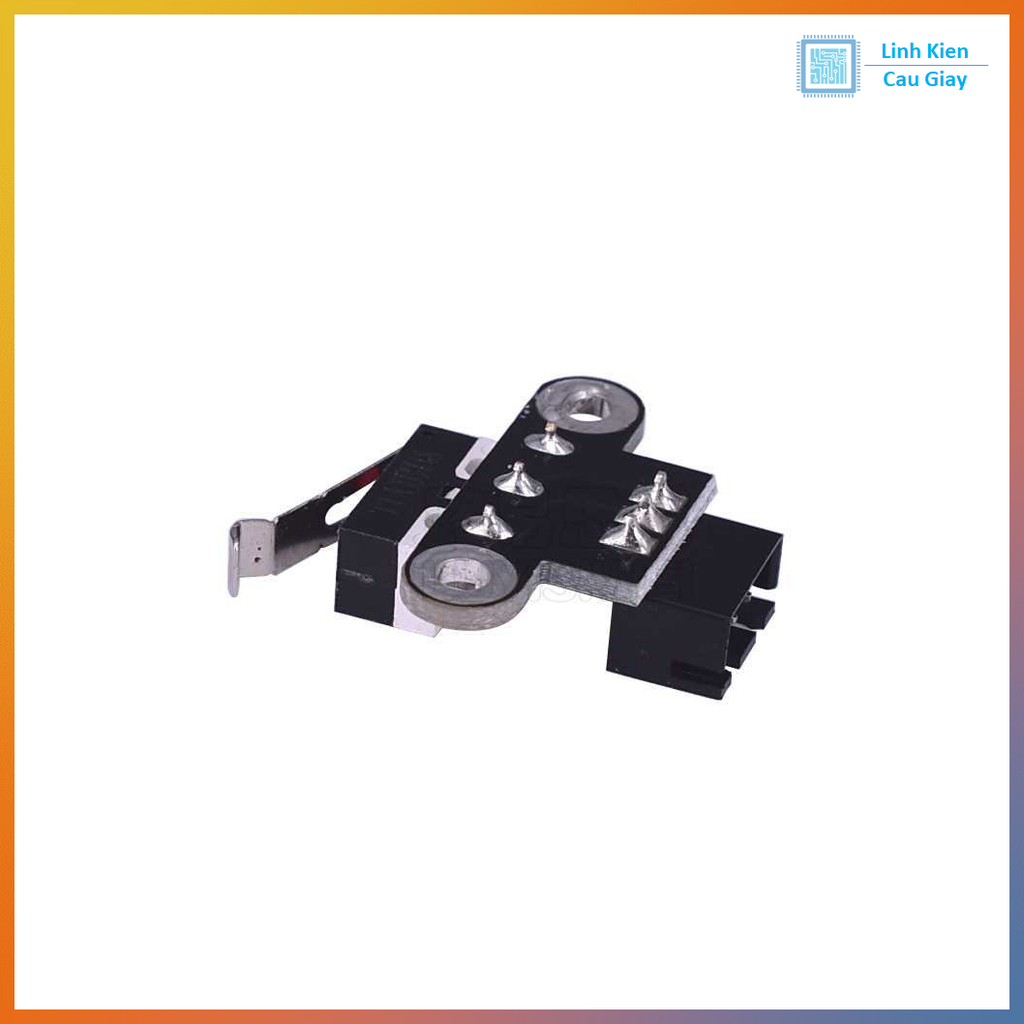

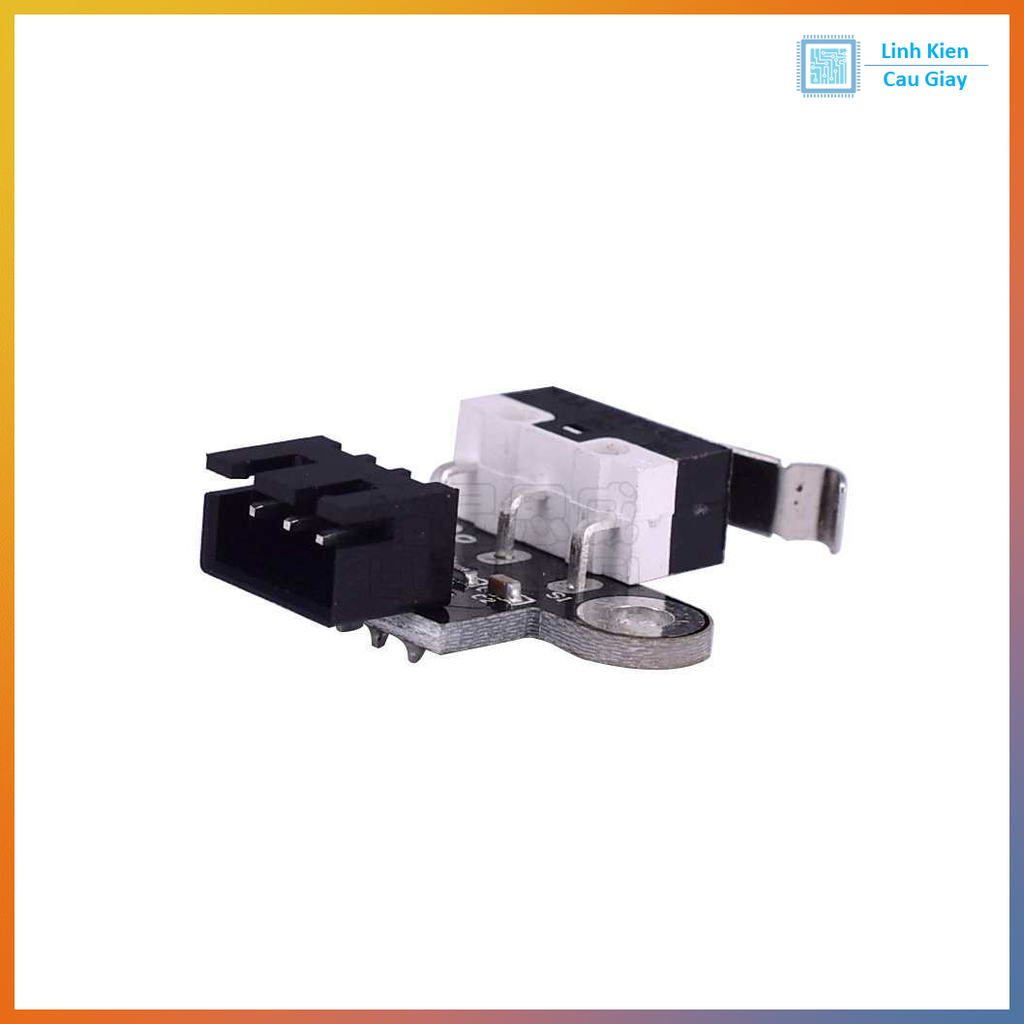

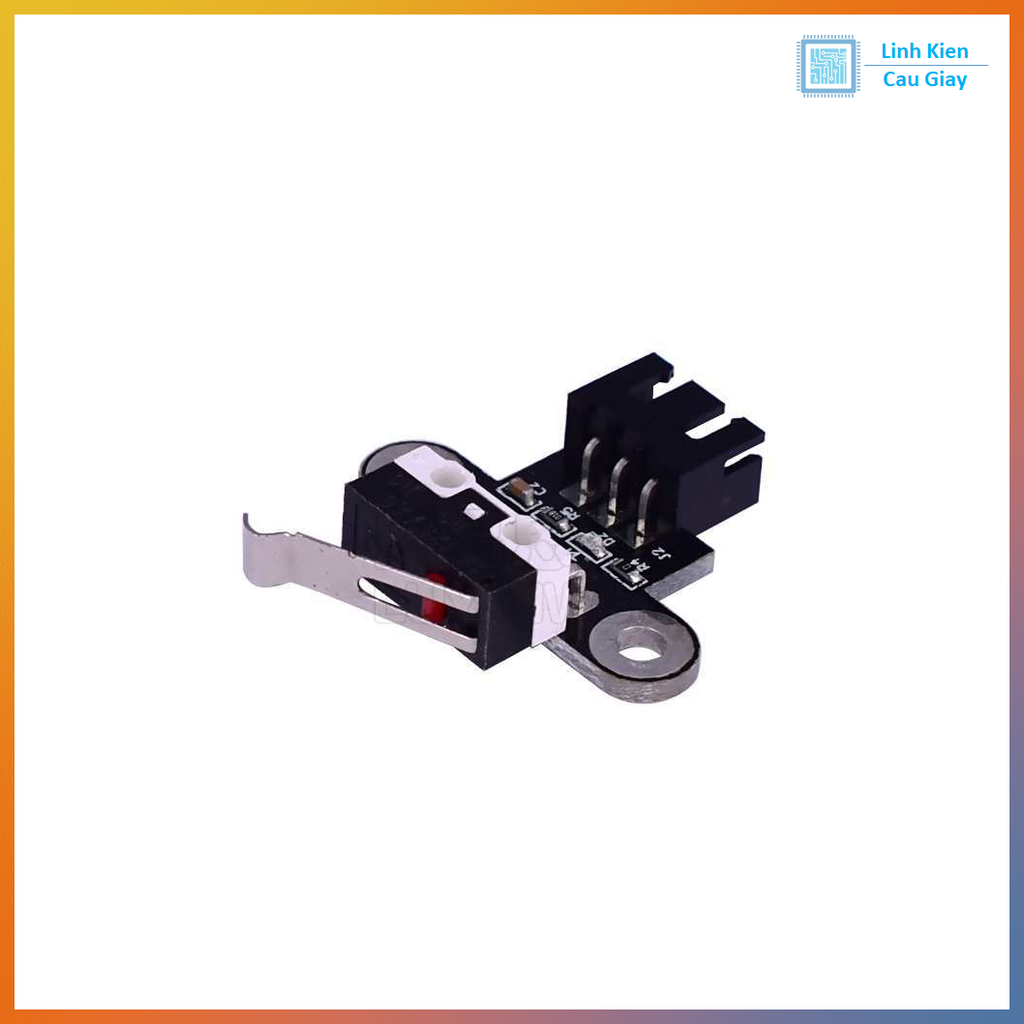

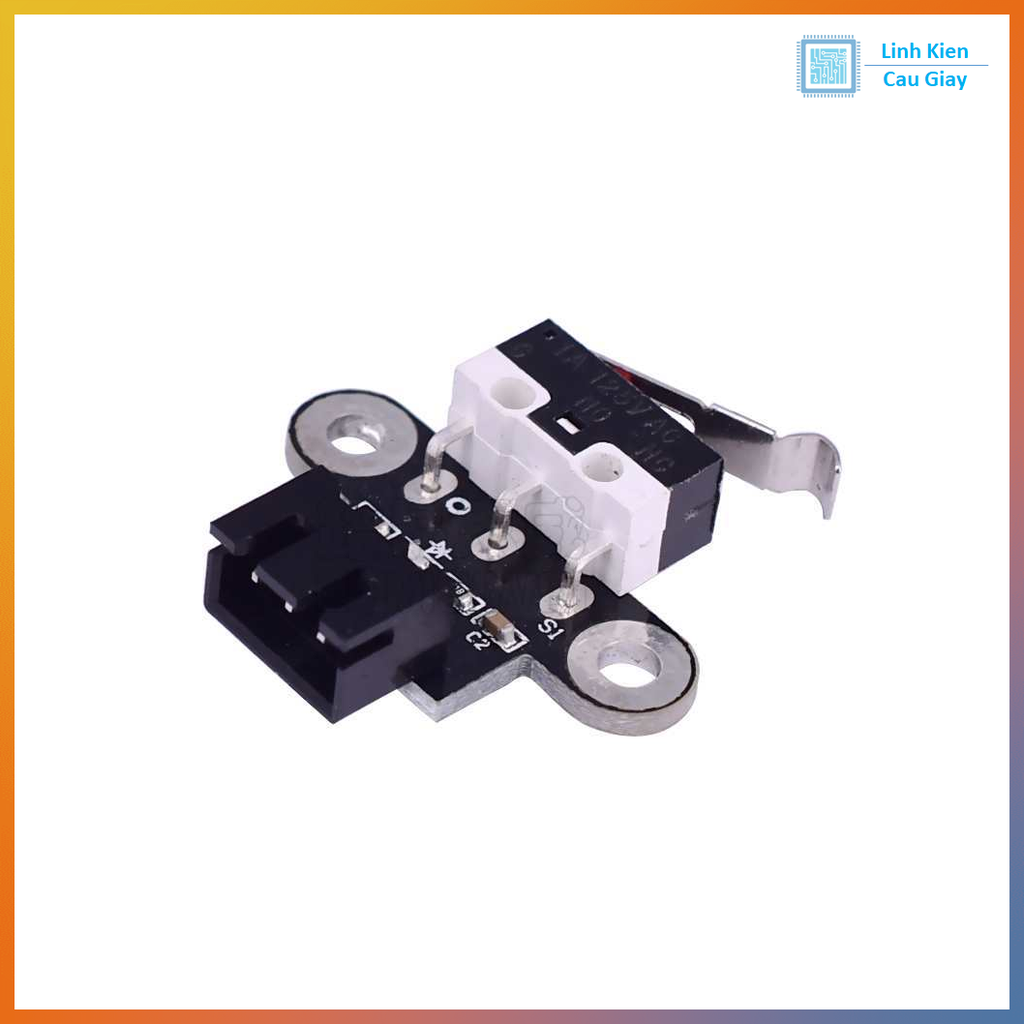

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
