Module Công Tắc Hành Trình Máy In 3D

(Mã SP:CG000464)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

16.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Module công tắc hành trình máy in 3D là linh kiện cơ khí – điện tử dùng để xác định vị trí giới hạn của trục X, Y, Z trong máy in 3D, máy CNC, máy khắc laser, máy cắt mini,… Công tắc có độ nhạy cao, kích hoạt chính xác khi trục máy chạm tới vị trí giới hạn, giúp máy dừng hoặc đảo chiều an toàn.

Module sử dụng micro switch chất lượng cao, bền bỉ, tuổi thọ cơ học lên tới hàng triệu lần nhấn, kèm dây cắm JST-XH 3 pin tiện lợi.

Ứng dụng

  • Máy in 3D (Prusa, Ender, CoreXY, Delta, v.v.)

  • Máy CNC mini, máy khắc laser

  • Máy cắt decal, máy khắc PCB

  • Robot hoặc cơ cấu trượt cần xác định điểm Home/Limit

  • Các dự án DIY cần giới hạn hành trình

Sơ đồ chân

Chân

Ký hiệu

Chức năng

1

VCC

Nguồn +5V hoặc +3.3V

2

GND

Mass

3

SIG

Tín hiệu xuất (LOW khi nhấn)



Module thường hoạt động ở logic đảo (nhấn → tín hiệu xuống 0V).



Thông số kĩ thuật

Thông số

Giá trị

Nguồn hoạt động

3.3V – 5V DC

Kiểu công tắc

Micro switch cơ khí

Tuổi thọ cơ học

>1.000.000 lần nhấn

Loại tín hiệu

Digital (ON/OFF)

Kiểu đầu nối

JST-XH 3 pin

Kích thước module

~27mm x 15mm

Chiều dài dây

~50cm

Lỗ bắt vít

2 lỗ M3 tiện cố định vào khung máy

Màu PCB

Đỏ / Xanh (tùy lô hàng)





Hướng dẫn sử dụng

  • Cố định module công tắc vào vị trí giới hạn của trục cần kiểm soát (X, Y hoặc Z).

  • Cắm dây 3 pin vào bo mạch điều khiển máy in 3D/CNC đúng thứ tự VCC – GND – SIG.

  • Trong firmware (Marlin, GRBL, Repetier…), bật chức năng Endstop cho trục tương ứng.

  • Test bằng cách di chuyển trục tới gần công tắc, đảm bảo khi nhấn công tắc thì máy dừng hoặc đảo chiều.

✅ ƯU ĐIỂM

  • Thiết kế nhỏ gọn, dễ lắp đặt

  • Dây cắm nhanh, không cần hàn

  • Độ bền cơ học cao

  • Hoạt động ổn định với hầu hết bo mạch máy in 3D & CNC

  • Giá thành rẻ, dễ thay thế

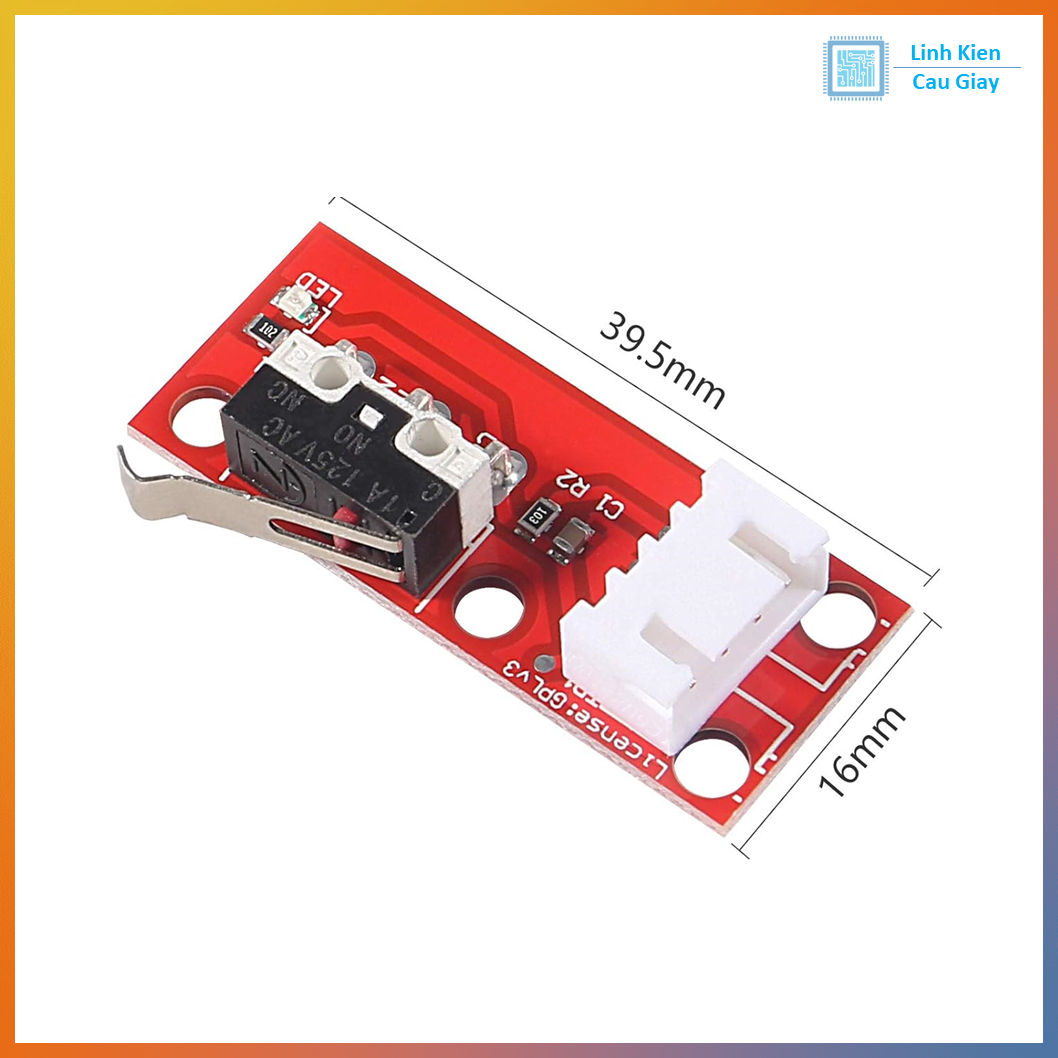

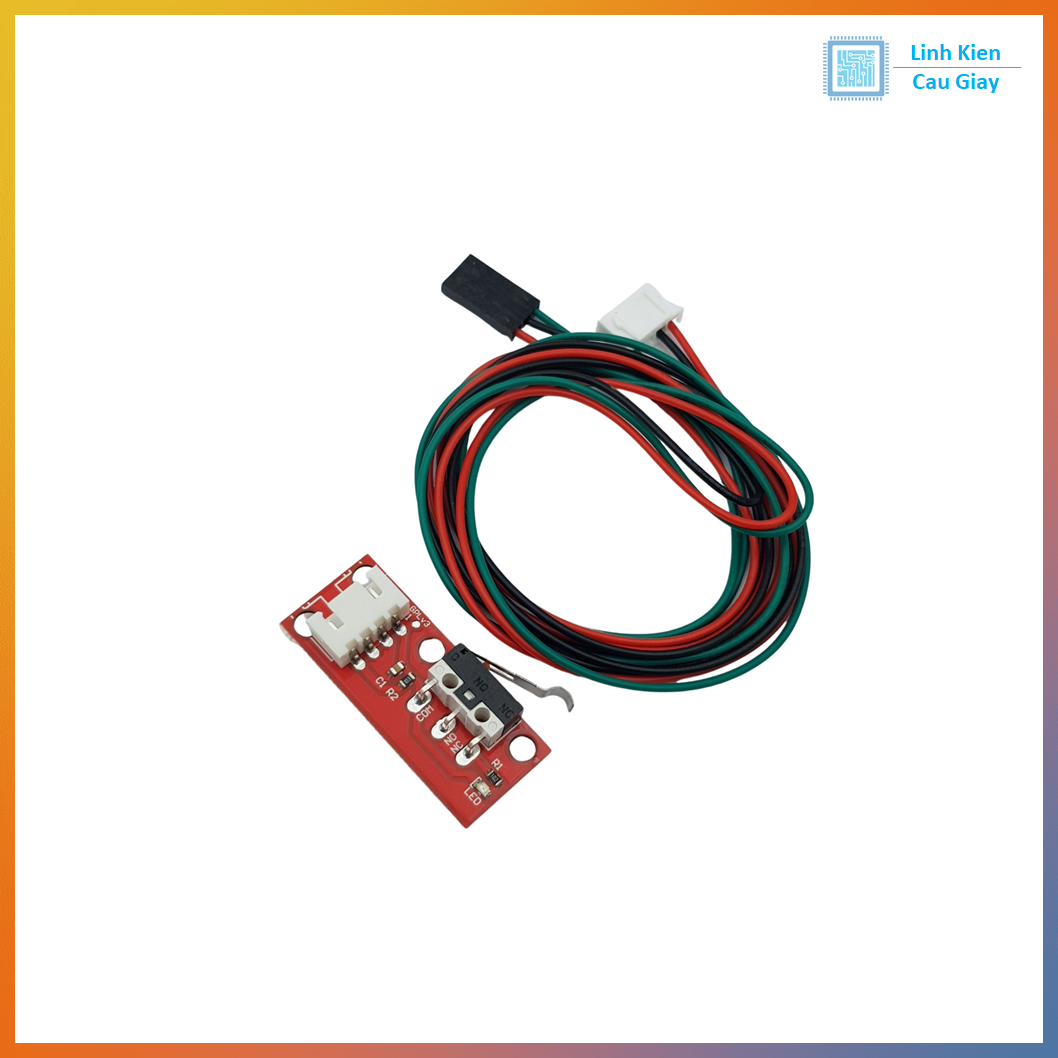

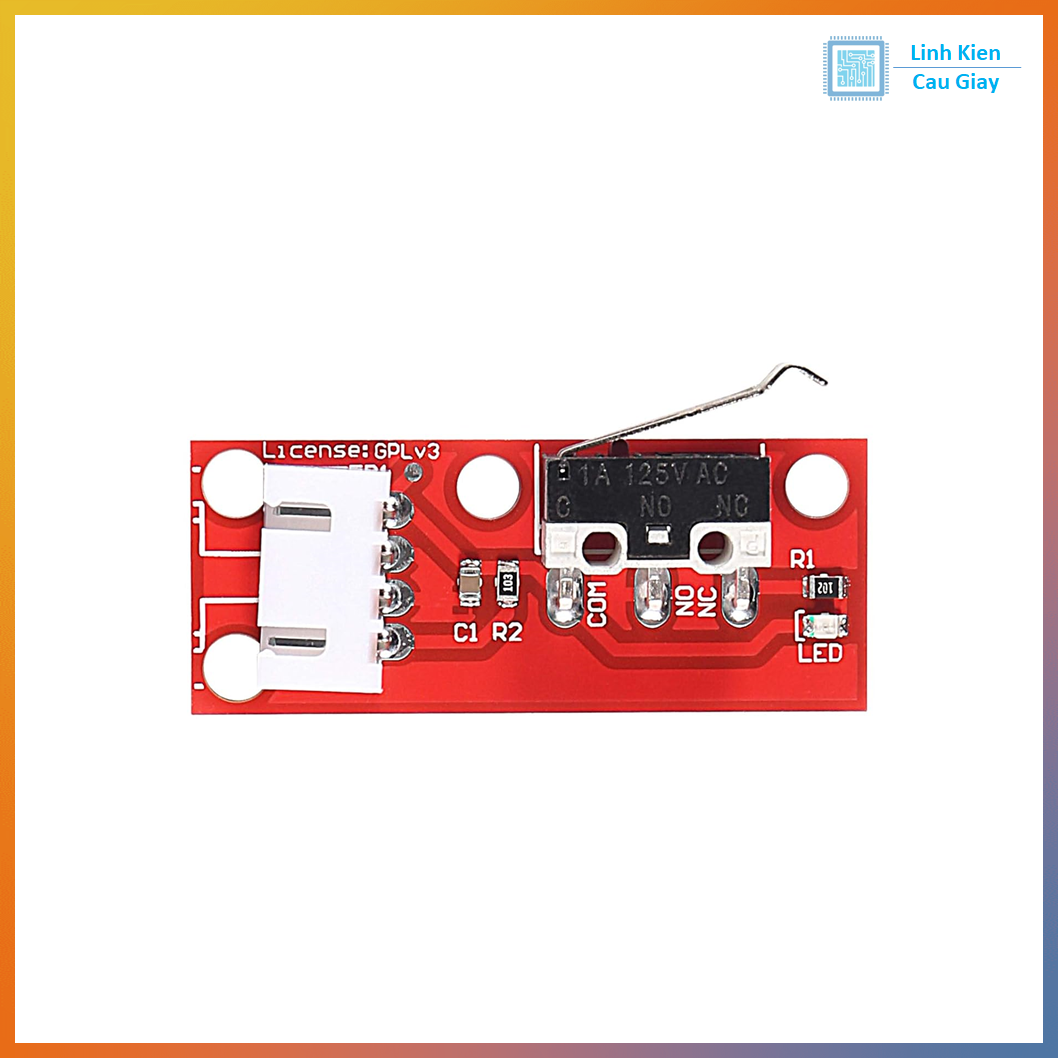

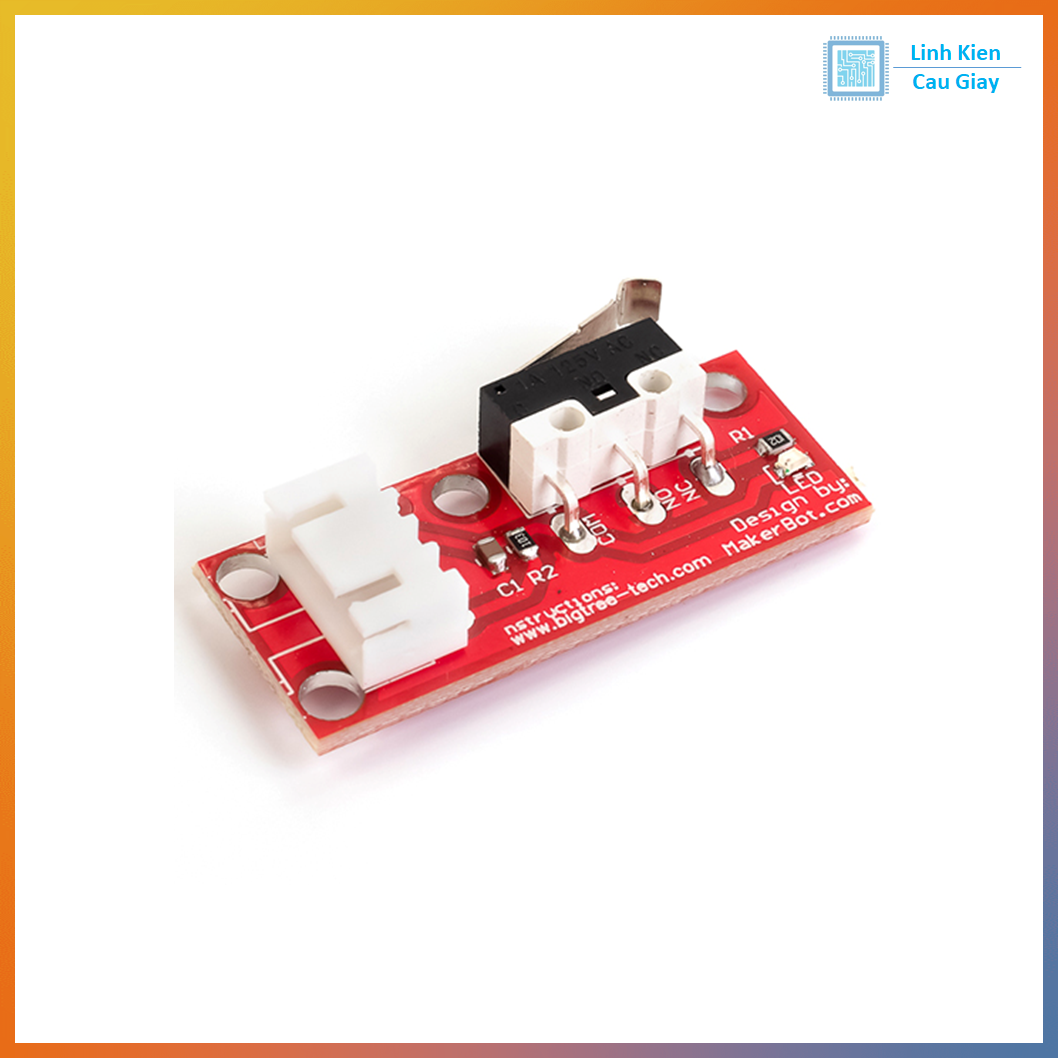

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
