Mô tả sản phẩm

Cảm biến khoảng cách E18-D80NK là cảm biến hồng ngoại phát hiện vật cản dạng quang điện (Infrared Proximity Sensor) với khoảng cách phát hiện có thể điều chỉnh từ 3cm đến 80cm. Cảm biến sử dụng cặp LED phát và thu hồng ngoại, kèm mạch xử lý để xuất tín hiệu số (ON/OFF) khi phát hiện vật.
E18-D80NK được thiết kế dạng hình trụ, dễ dàng gắn vào robot, băng chuyền, máy đóng gói hoặc hệ thống tự động hóa. Điểm nổi bật là khả năng điều chỉnh khoảng cách bằng núm xoay trên thân cảm biến và khả năng chống nhiễu ánh sáng môi trường tốt.

Ứng dụng

  • Robot: Phát hiện vật cản, điều hướng tránh chướng ngại vật.

  • Băng chuyền & máy đóng gói: Phát hiện sản phẩm đi qua.

  • Hệ thống đếm sản phẩm: Kích hoạt khi vật thể đi qua vùng quét.

  • Thiết bị an ninh: Báo động khi có người hoặc vật tiếp cận.

  • Ứng dụng IoT: Tích hợp vào các dự án giám sát khoảng cách, tự động hóa.

Sơ đồ chân

Cảm biến E18-D80NK có 3 dây:

  1. Nâu (Brown) – VCC (Nguồn 5V).

  2. Xanh dương (Blue) – GND.

  3. Đen (Black) – Tín hiệu OUT (mức cao/thấp khi phát hiện vật).

Thông số kĩ thuật

  • Model: E18-D80NK

  • Nguyên lý: Quang điện – hồng ngoại phản xạ

  • Khoảng cách phát hiện: 3cm – 80cm (điều chỉnh bằng biến trở)

  • Nguồn cấp: 5V

  • Dòng tiêu thụ: ~ 100mA

  • Ngõ ra: Digital (NPN – NO)

  • Kích thước: Đường kính ~18mm, chiều dài ~50mm

  • Tín hiệu đáp ứng: ~2ms

  • Nhiệt độ hoạt động: -25°C ~ +55°C

  • Trọng lượng: ~15g

Hướng dẫn sử dụng

  • Dây Nâu (VCC) → 5V – 12V.

  • Dây Xanh (GND) → GND.

  • Dây Đen (OUT) → Chân digital của Arduino/ESP32.

  • Điều chỉnh khoảng cách

    • Dùng tua vít vặn biến trở trên cảm biến để thay đổi khoảng cách phát hiện (xoay theo chiều kim đồng hồ để tăng).

  • Lưu ý

    • Cảm biến hoạt động tốt nhất với vật thể màu sáng, phản xạ tốt.

    • Tránh đặt ở nơi ánh sáng mặt trời trực tiếp chiếu vào.

    • Khi kết nối với vi điều khiển 3.3V (ESP32, Raspberry Pi) cần dùng trở kéo hoặc module chuyển mức logic.

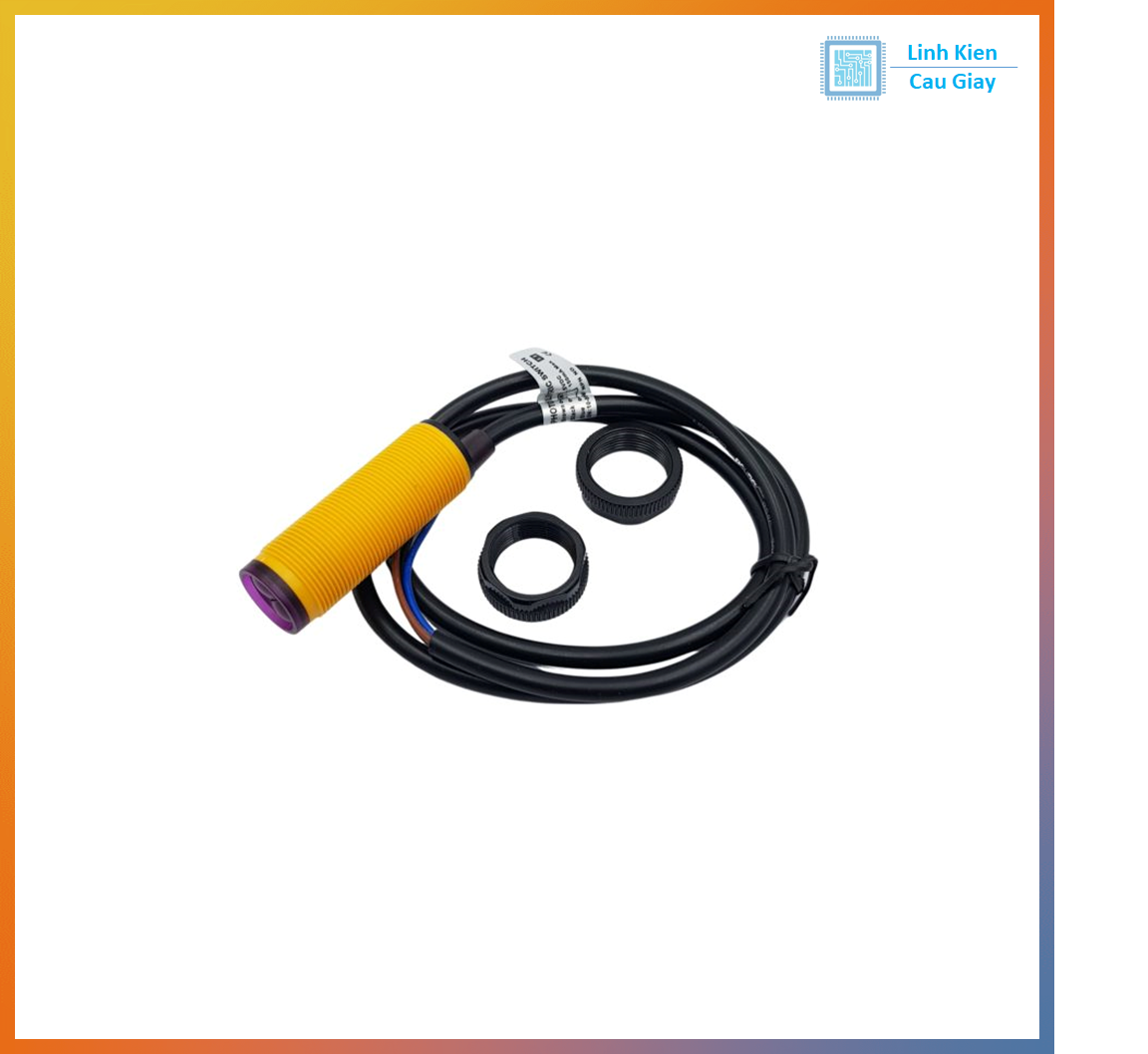

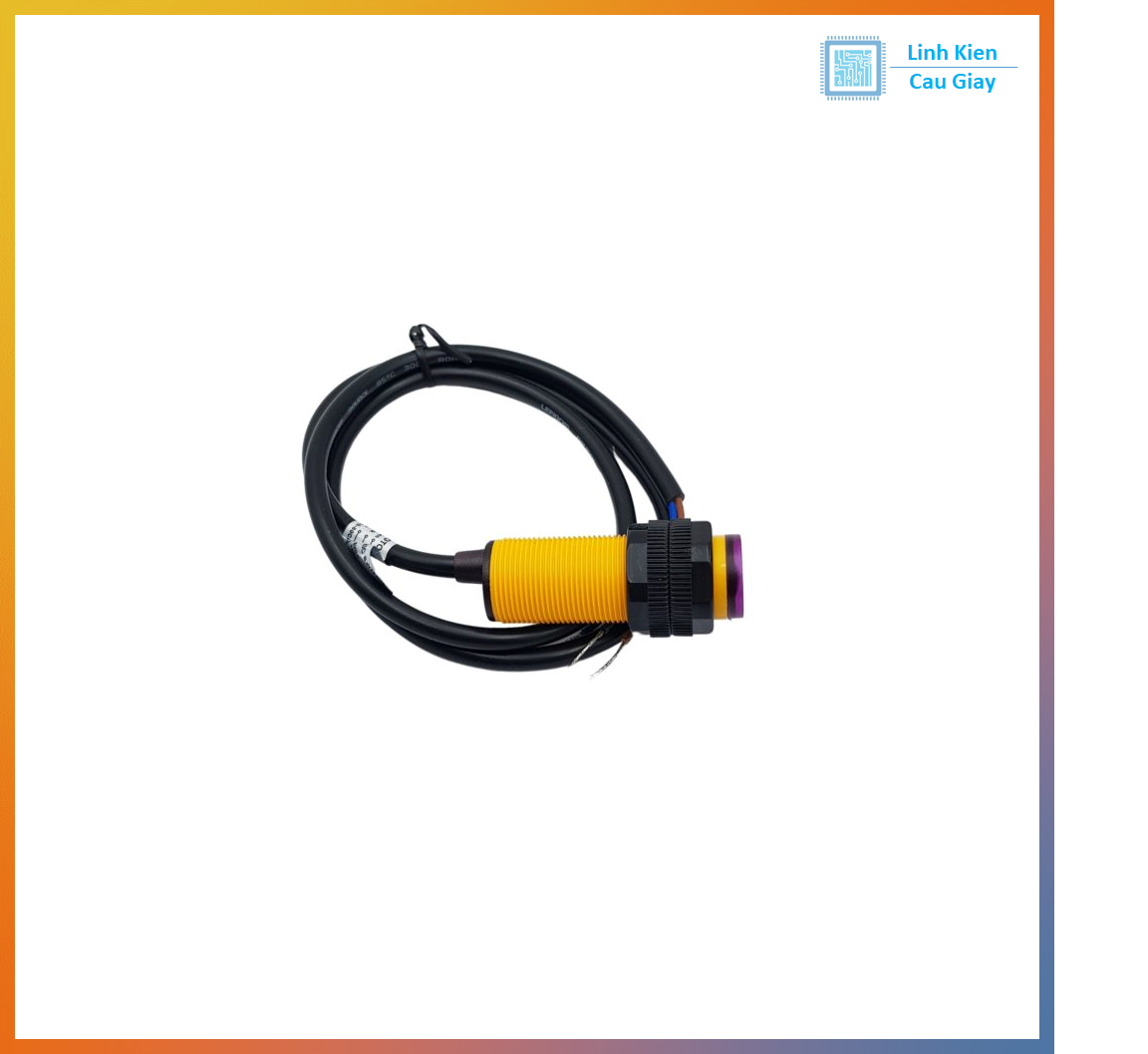

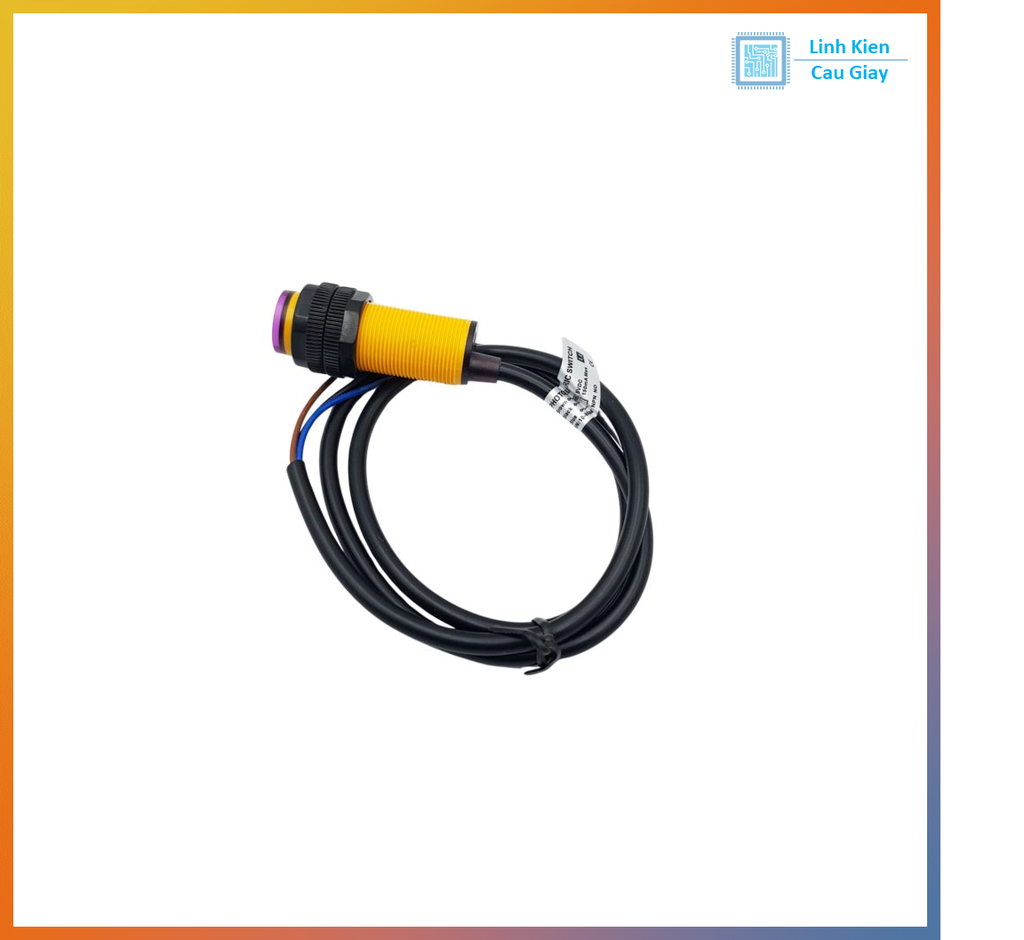

Hình ảnh
