Module HC-SR04 – Cảm biến siêu âm đo khoảng cách

Mô tả sản phẩm

HC-SR04 là module cảm biến siêu âm phổ biến, hoạt động bằng cách phát xung siêu âm từ chân TRIG và đo thời gian phản xạ tín hiệu về chân ECHO.
Từ đó vi điều khiển tính toán khoảng cách đến vật thể.
Ưu điểm: giá rẻ, dễ dùng, tương thích hầu hết các mạch nhúng.

Ứng dụng

• Robot tránh vật cản, robot dò đường.

• Hệ thống cảnh báo mức nước trong bể.

• Thiết bị an ninh, báo động.

• Hệ thống IoT, nhà thông minh.

• Các dự án DIY Arduino, ESP8266, ESP32, STM32.

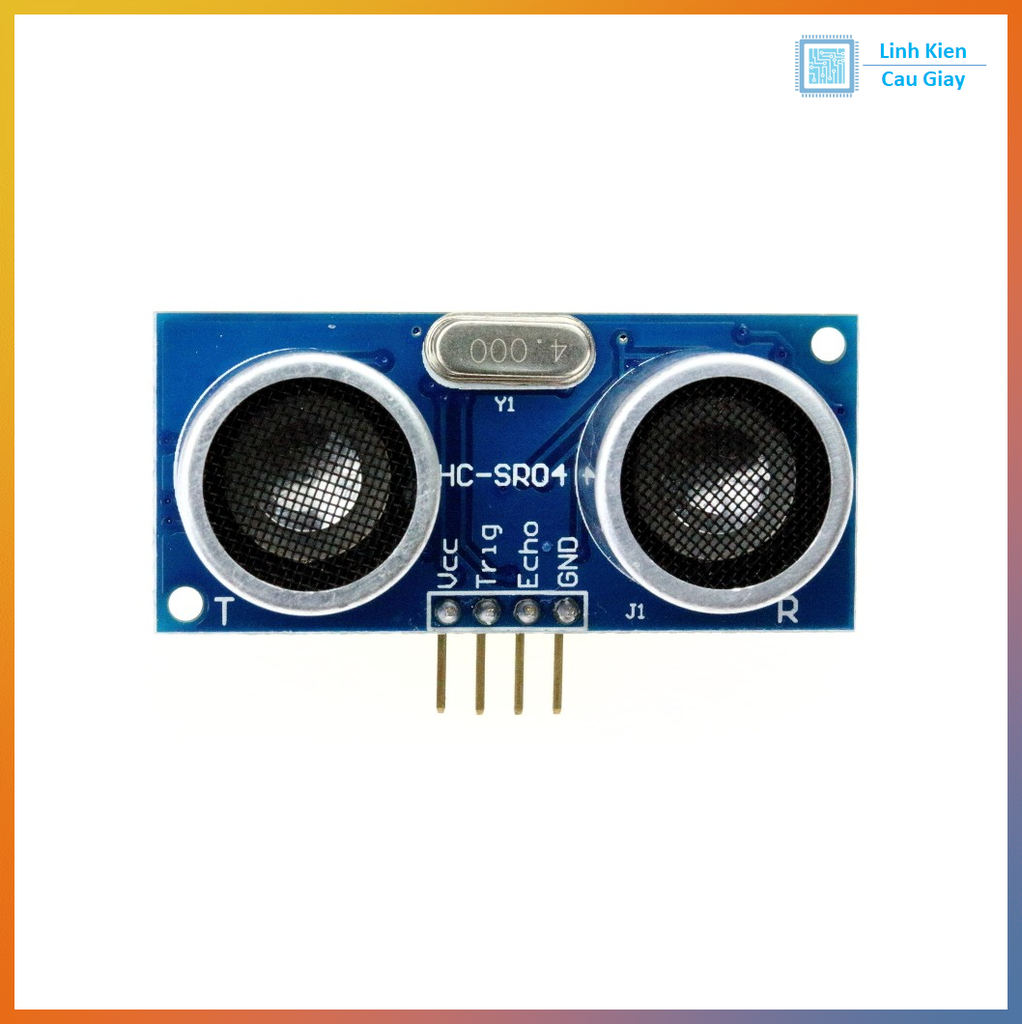

Sơ đồ chân

• VCC: 5V.

• Trig: chân kích phát xung siêu âm (10µs).

• Echo: chân nhận tín hiệu phản hồi.

• GND: mass.

Thông số kĩ thuật

• Model: HC-SR04.

• Điện áp hoạt động: 5V DC.

• Dòng tiêu thụ: ~15mA.

• Khoảng cách đo: 2cm – 400cm.

• Sai số: ±3mm.

• Góc phát hiện: ~15°.

• Tần số siêu âm: 40kHz.

• Kích thước: ~45mm x 20mm x 15mm.

Hướng dẫn sử dụng

• Cấp nguồn 5V vào VCC và nối GND.

• Phát xung 10µs tại chân Trig.

• Đo độ rộng xung tại chân Echo.

• Công thức tính khoảng cách:

Khoảng cách (cm) = (Thời gian Echo / 2) / 29.1

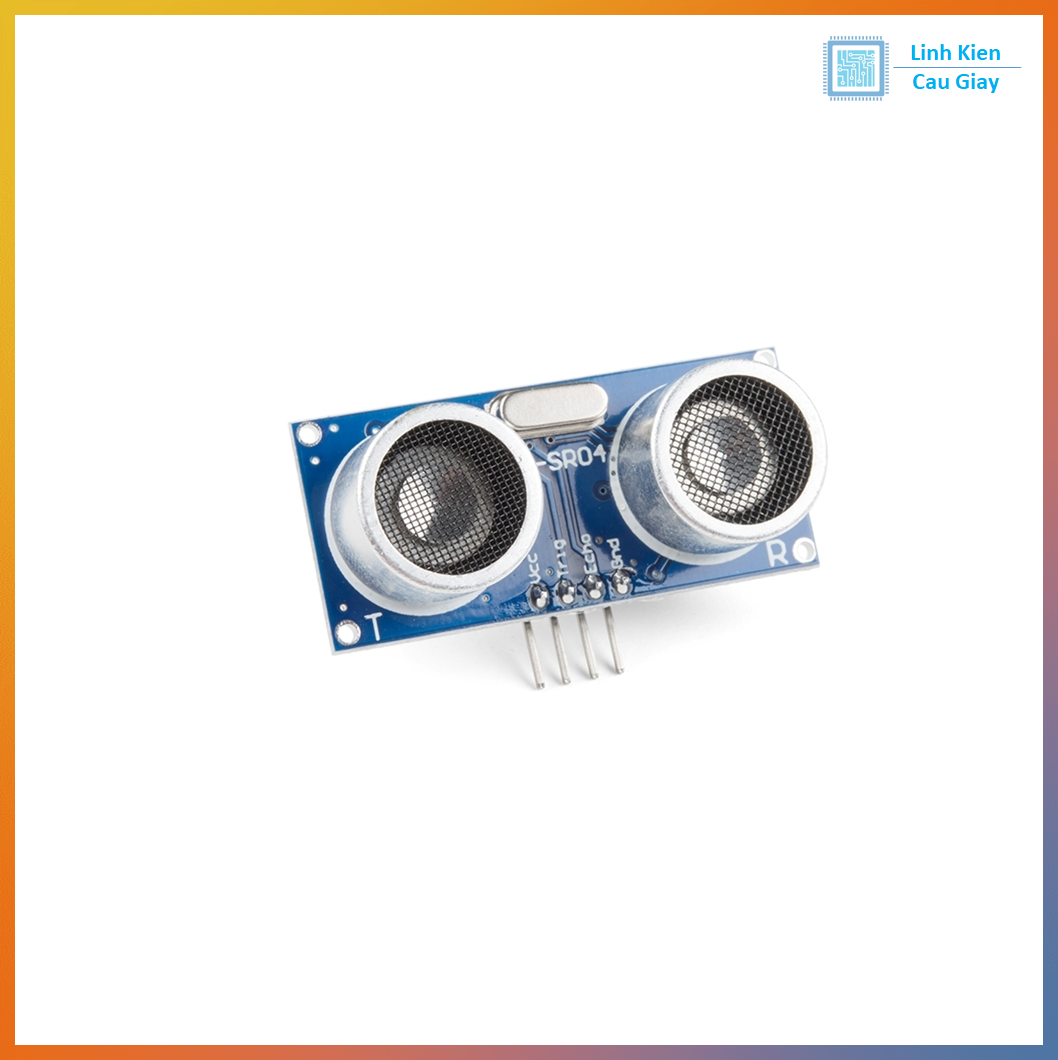

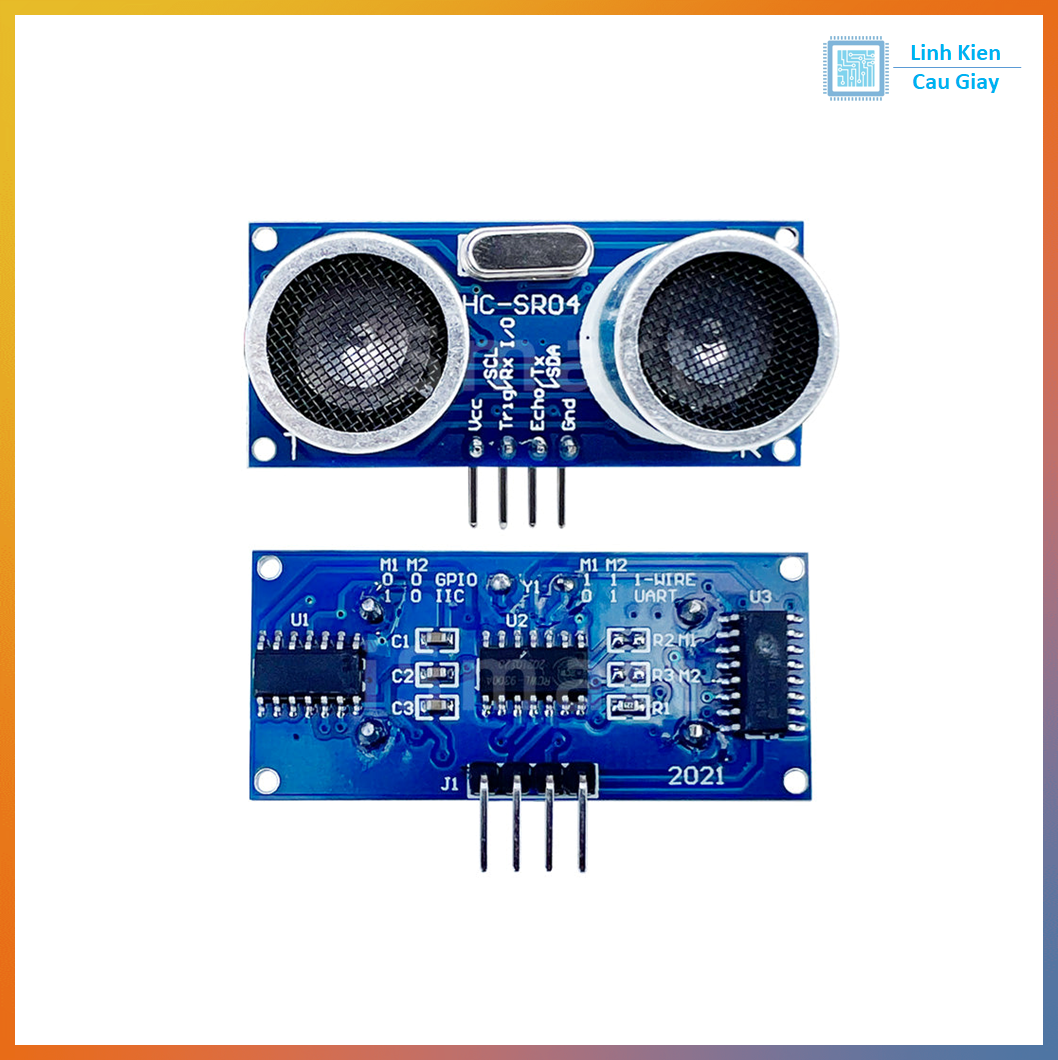

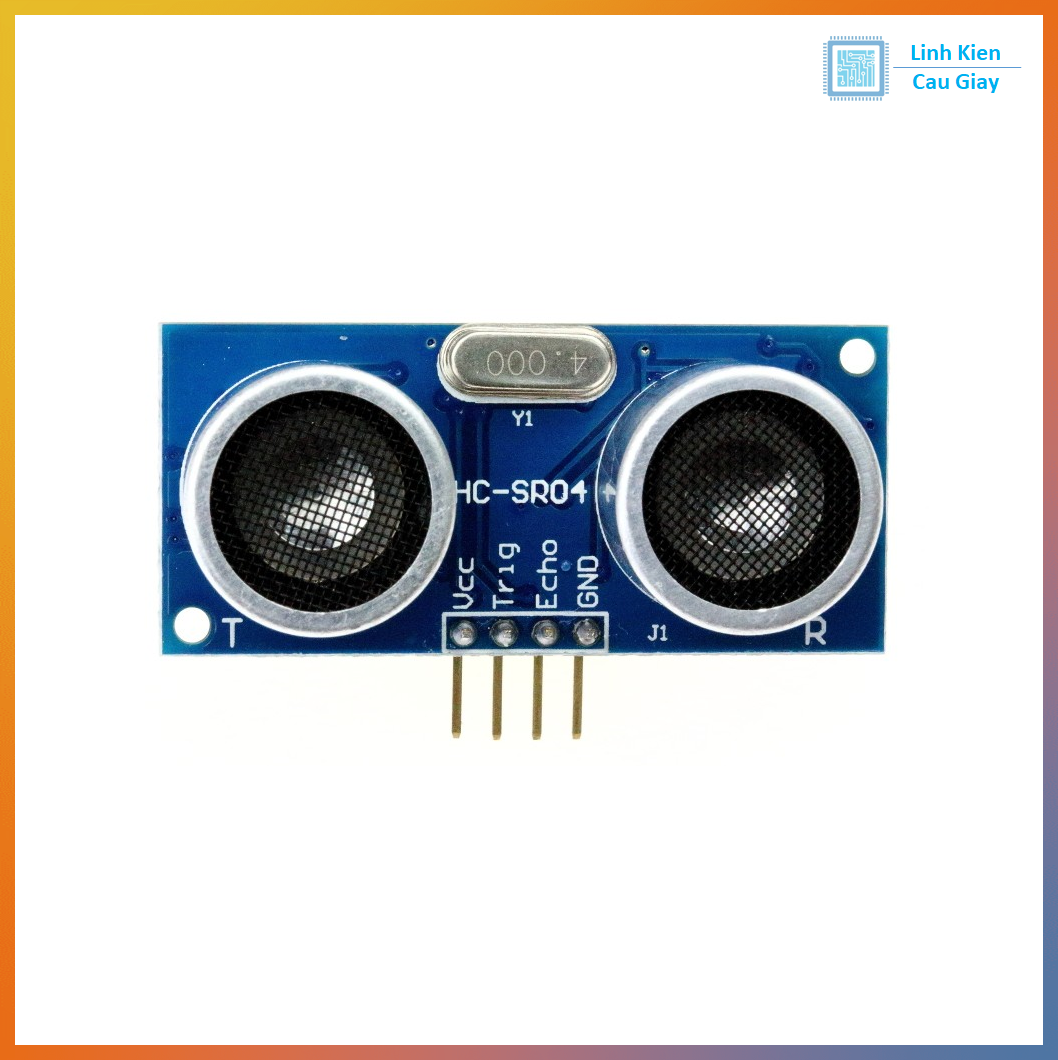

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
