Cảm biến khoảng cách ToF GY-530 (VL53L0X) – I2C 0x29, 2m, 1 mm

(Mã SP:PVN2335)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

73.500₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

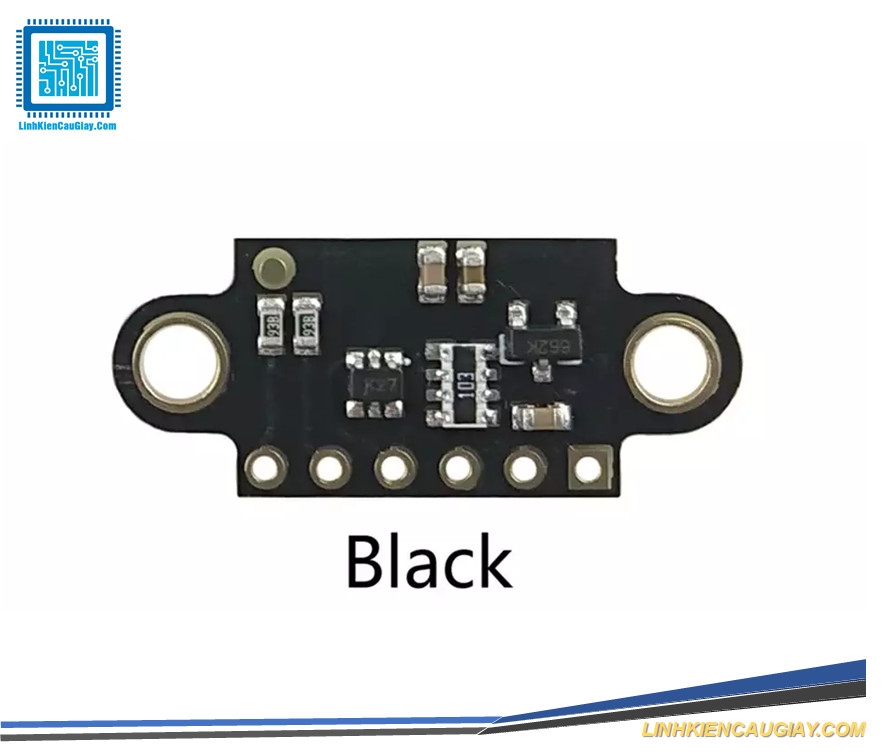

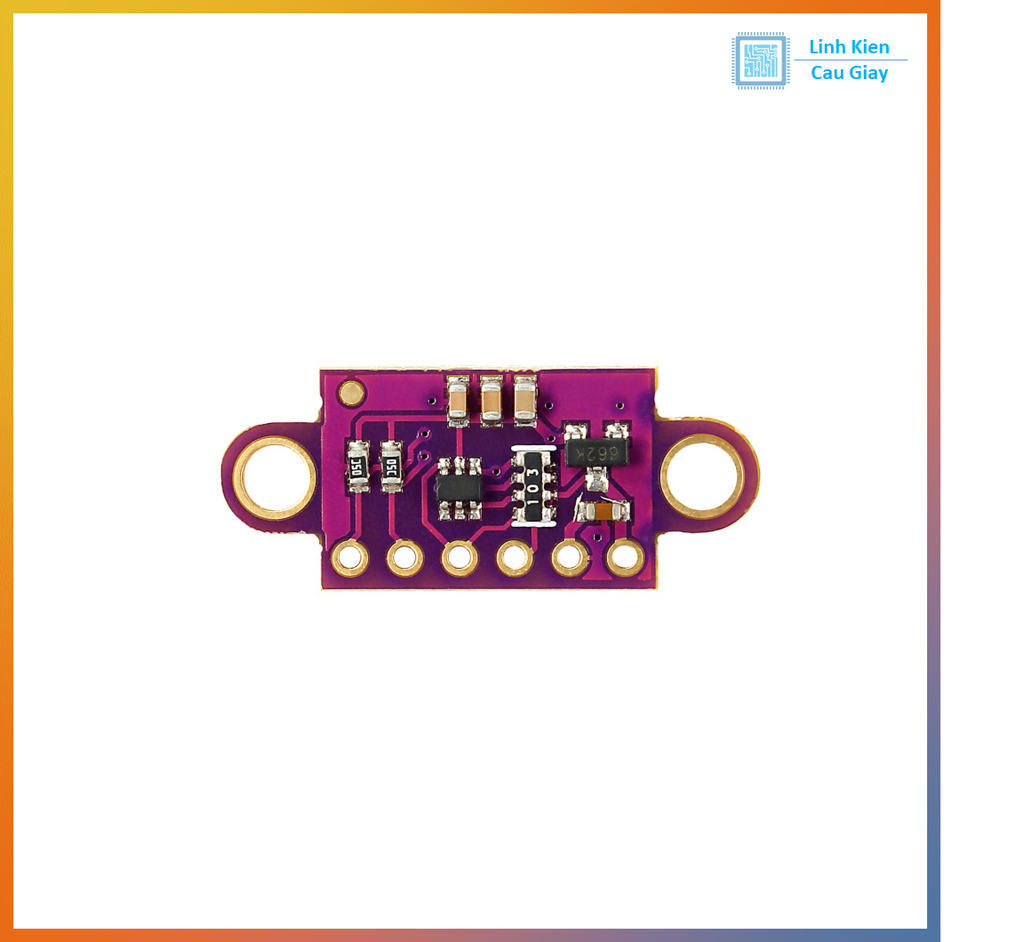

Tùy đợt sẽ có loại màu đen hoặc màu tím

Cảm biến khoảng cách ToF GY-530 (VL53L0X) – I2C 0x29, 2m, 1 mm

Mô tả sản phẩm

GY-530 dùng cảm biến VL53L0X (laser hồng ngoại 940 nm) để đo thời gian bay (Time-of-Flight), cho kết quả ổn định, ít phụ thuộc màu sắc bề mặt hơn cảm biến IR phản xạ truyền thống. Tích hợp I2C, FOV ~25°, độ phân giải 1 mm, có chân XSHUT để gán nhiều cảm biến trên cùng bus. Lý tưởng cho robot tránh vật cản, đo mức chất lỏng/khô, công tắc tiệm cận không tiếp xúc và dự án IoT.

Ứng dụng

  • Robot tránh vật cản, điều hướng/SLAM sơ cấp

  • Đo khoảng cách, đo mức bồn/hộp, công tắc không chạm

  • Smart home (đo hiện diện gần), máy bán hàng, cửa tự động

  • Thiết bị tương tác, đếm người/vật thể ở cự ly gần

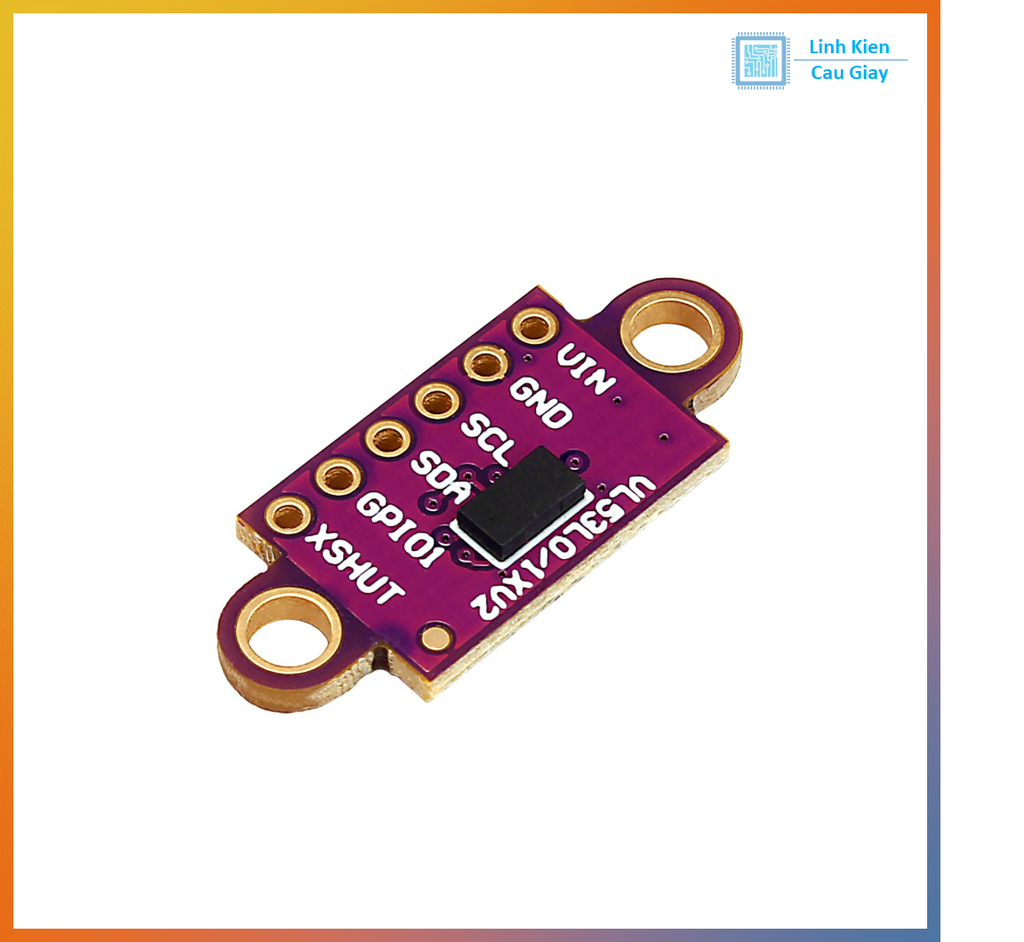

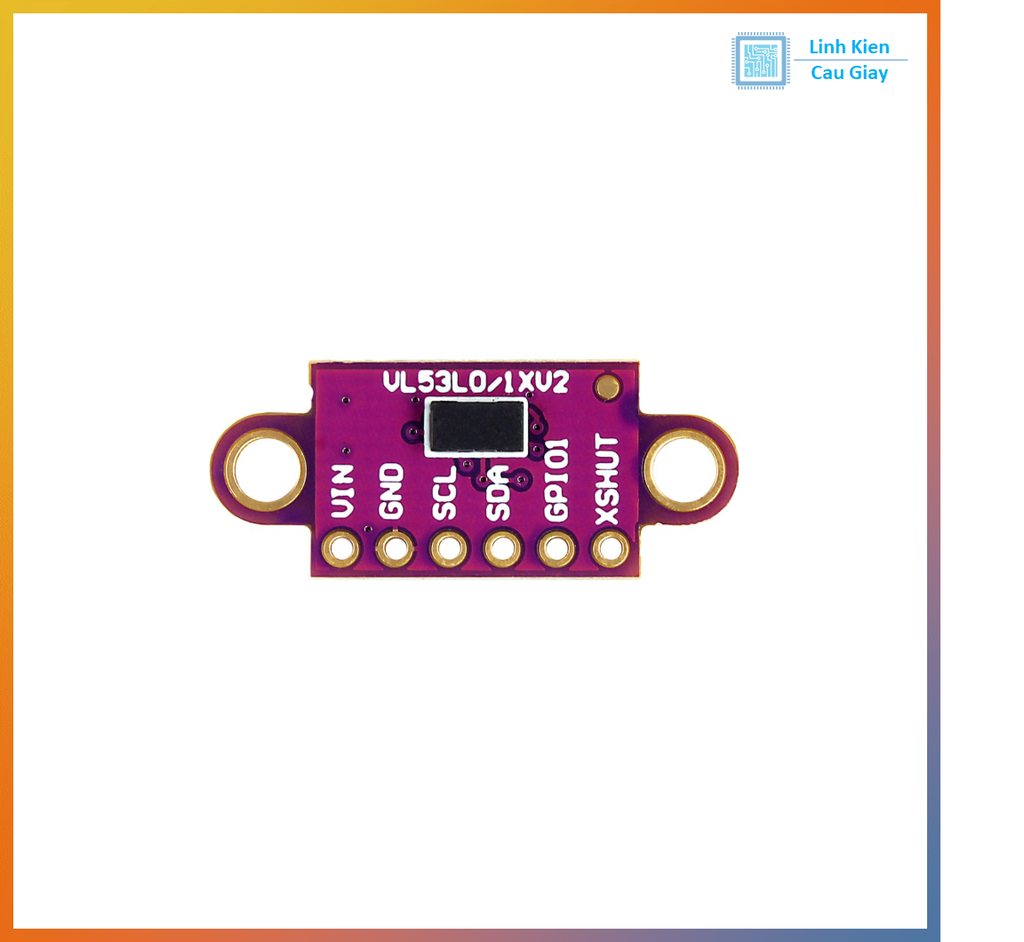

Sơ đồ chân

  • VIN: 2.6–5 V (khuyến nghị 3.3–5 V tùy module)

  • GND: Mass

  • SDA: I2C Data (kéo lên 3.3/5 V tùy module)

  • SCL: I2C Clock

  • XSHUT: Reset/Shutdown (mức thấp = tắt, dùng đổi địa chỉ khi nhiều cảm biến)

  • GPIO1: Ngắt/Interrupt (tùy cấu hình)

Lưu ý: Nhiều bản GY-530 có LDOchuyển mức logic; nếu dùng trực tiếp VL53L0X “bare” (không phải GY-530), chỉ cấp 2.8–3.3 V và mức logic 3.3 V.



Thông số kĩ thuật

  • Cảm biến: VL53L0X, laser IR 940 nm

  • Tầm đo: ~30 mm đến ~2 m (phụ thuộc bề mặt/ánh sáng)

  • Độ phân giải: 1 mm

  • FOV: ≈25°

  • Giao tiếp: I2C (địa chỉ mặc định 0x29)

  • Điện áp: 2.6–5 V (module), dòng tiêu thụ thấp

  • Chân điều khiển: XSHUT, GPIO1

  • Kích thước module: (tùy lô – điền kích thước thực tế của shop)

Hướng dẫn sử dụng

  • Kết nối

    • VIN → 3.3–5 V, GND → GND, SDA/SCL → I2C của MCU (kèm điện trở kéo lên nếu cần).

    • (Nhiều cảm biến) Kéo XSHUT từng cảm biến xuống LOW để đổi địa chỉ, sau đó HIGH lần lượt.

  • Thư viện & kiểm tra nhanh (Arduino)

    • Cài Adafruit VL53L0X hoặc pololu/vl53l0x trong Library Manager.

    • Nạp ví dụ Continuous/Single để đọc mm.

  • Tối ưu đo

    • Tăng timing budget để ổn định hơn (đổi lại tốc độ đo).

    • Tránh ánh sáng mặt trời chiếu trực tiếp; đặt cảm biến vuông góc mục tiêu.

    • Bề mặt đen, hấp thụ IR có thể giảm tầm đo – cân nhắc hiệu chỉnh ngưỡng/thuật toán.

  • Bảo vệ & cơ khí

    • Che bụi/nhựa mờ trước ống kính có thể làm sai số; nếu cần, dùng cửa sổ IR chuyên dụng.

    • Gắn chắc chắn, tránh rung.

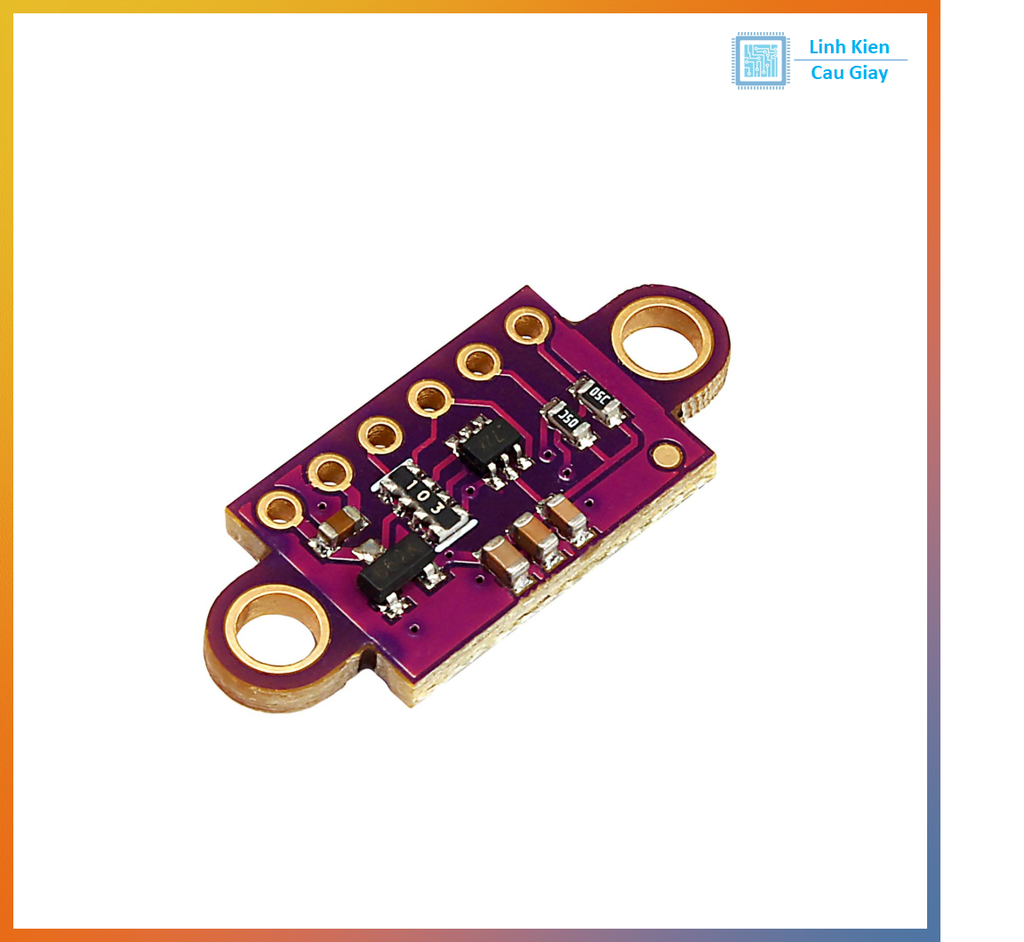

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
