Module HC-SR05 – Cảm biến siêu âm đo khoảng cách chính xác

Mô tả sản phẩm

HC-SR05 là cảm biến siêu âm đo khoảng cách với độ nhạy và độ chính xác cao hơn HC-SR04.
Ngoài chế độ đo bằng xung (TRIG/ECHO), module còn hỗ trợ xuất dữ liệu dưới dạng PWM hoặc UART Serial, giúp dễ dàng đọc tín hiệu bằng nhiều loại vi điều khiển.

Ứng dụng

• Robot tránh vật cản, robot dò đường.

• Đo khoảng cách trong hệ thống an ninh, chống trộm.

• Cảnh báo mức nước trong bể chứa.

• Hệ thống IoT, smart home.

• Các dự án Arduino, ESP32, Raspberry Pi.

Sơ đồ chân

• VCC: 5V.

• GND: Mass.

• Trig: phát xung siêu âm.

• Echo: nhận tín hiệu phản xạ (hoặc PWM).

Thông số kĩ thuật

• Model: HC-SR05.

• Điện áp hoạt động: 5V DC.

• Dòng tiêu thụ: ~15mA.

• Khoảng cách đo: 2cm – 450cm.

• Sai số: ±2mm.

• Góc phát hiện: <15°.

• Giao tiếp: Trig/Echo, PWM, UART.

• Tần số siêu âm: 40kHz.

• Kích thước: ~45mm x 20mm x 15mm.

Hướng dẫn sử dụng

• Cấp nguồn VCC (5V) và nối GND.

• Kích chân Trig bằng xung 10µs → module phát sóng siêu âm.

• Đo độ rộng xung ở chân Echo → tính khoảng cách theo công thức:

Khoảng cách (cm) = (Thời gian xung Echo / 2) / 29.1

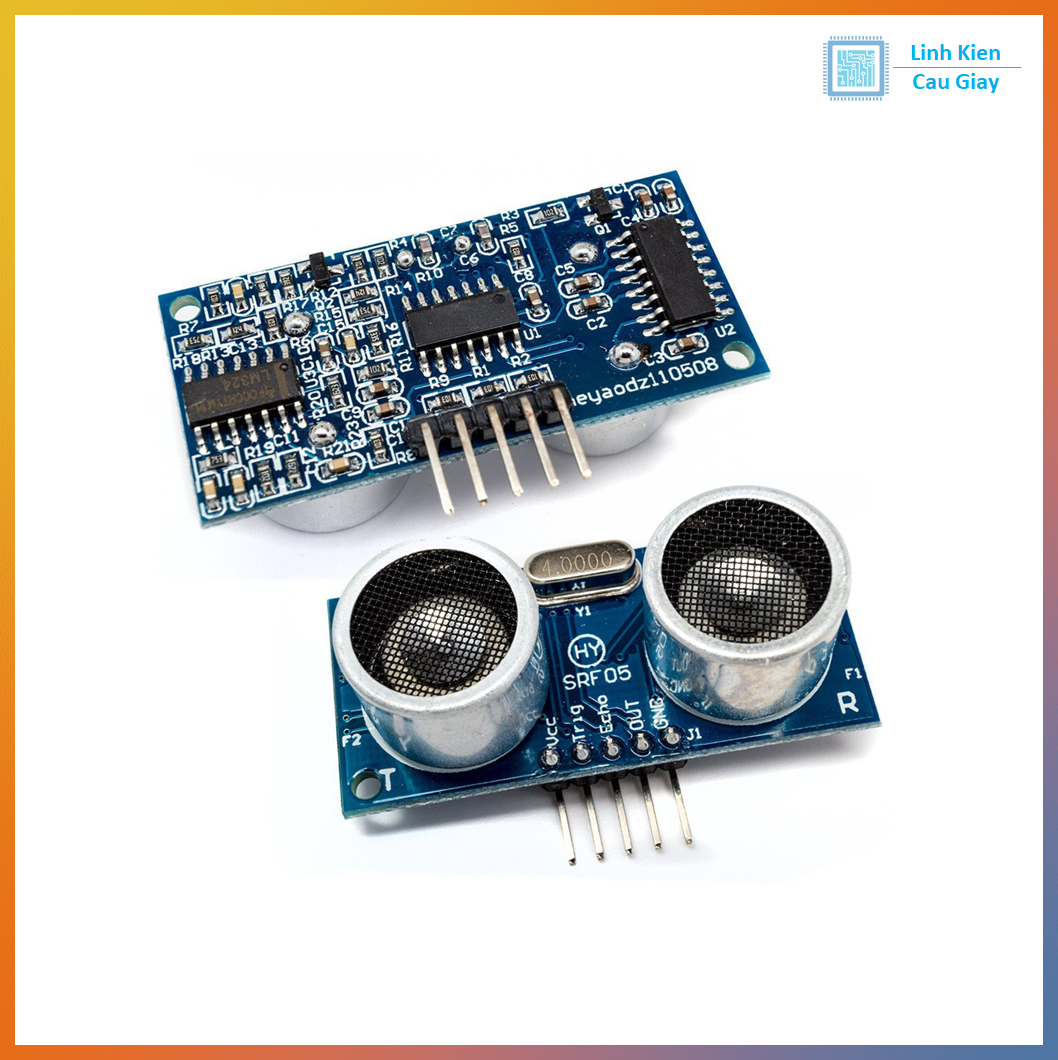

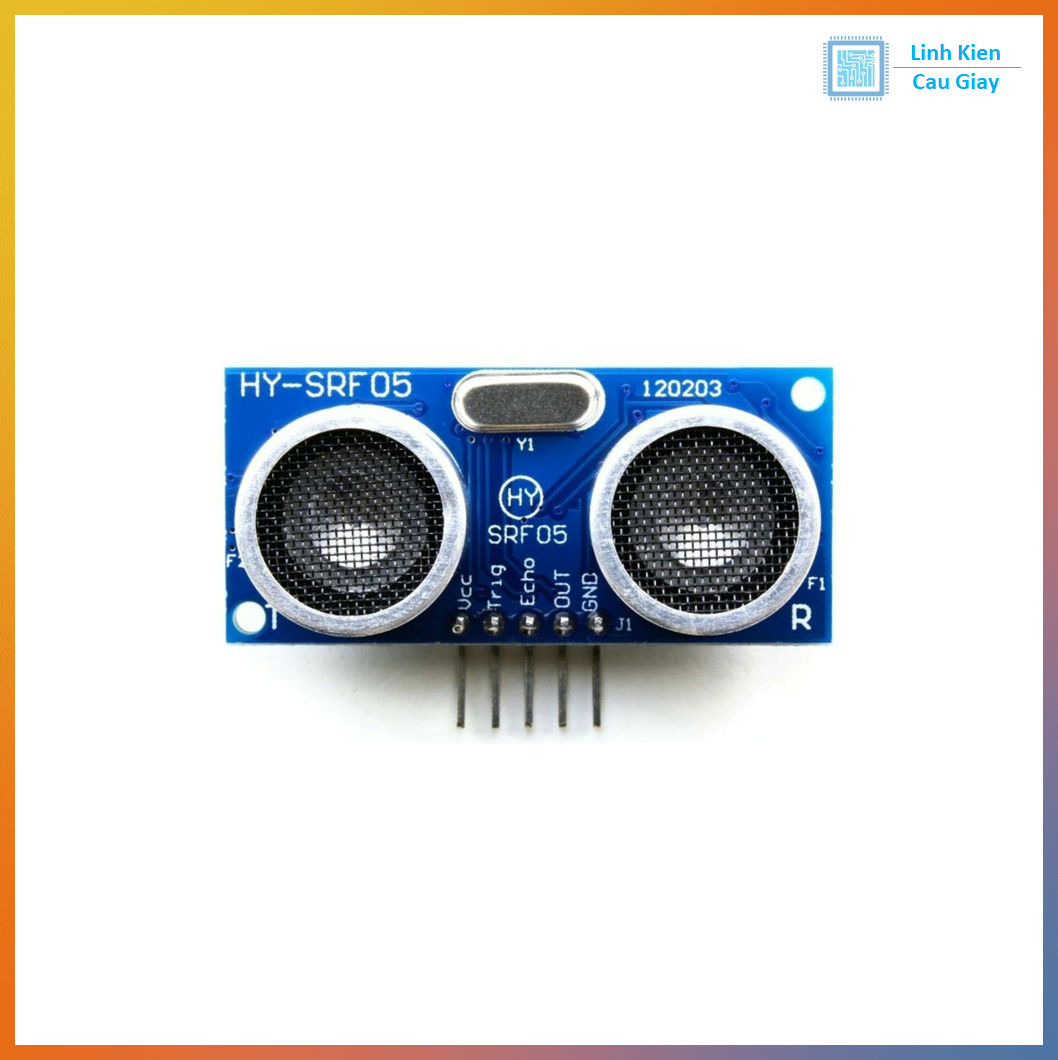

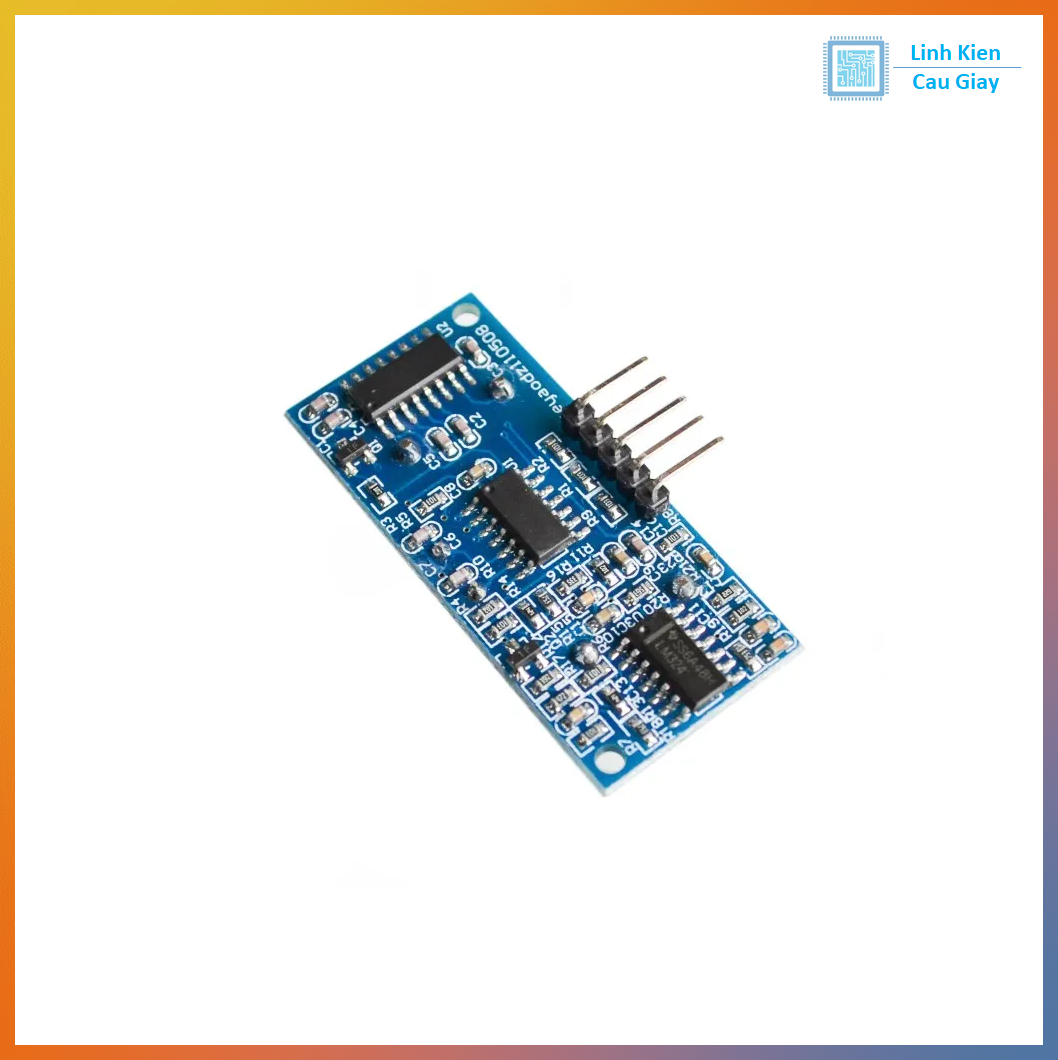

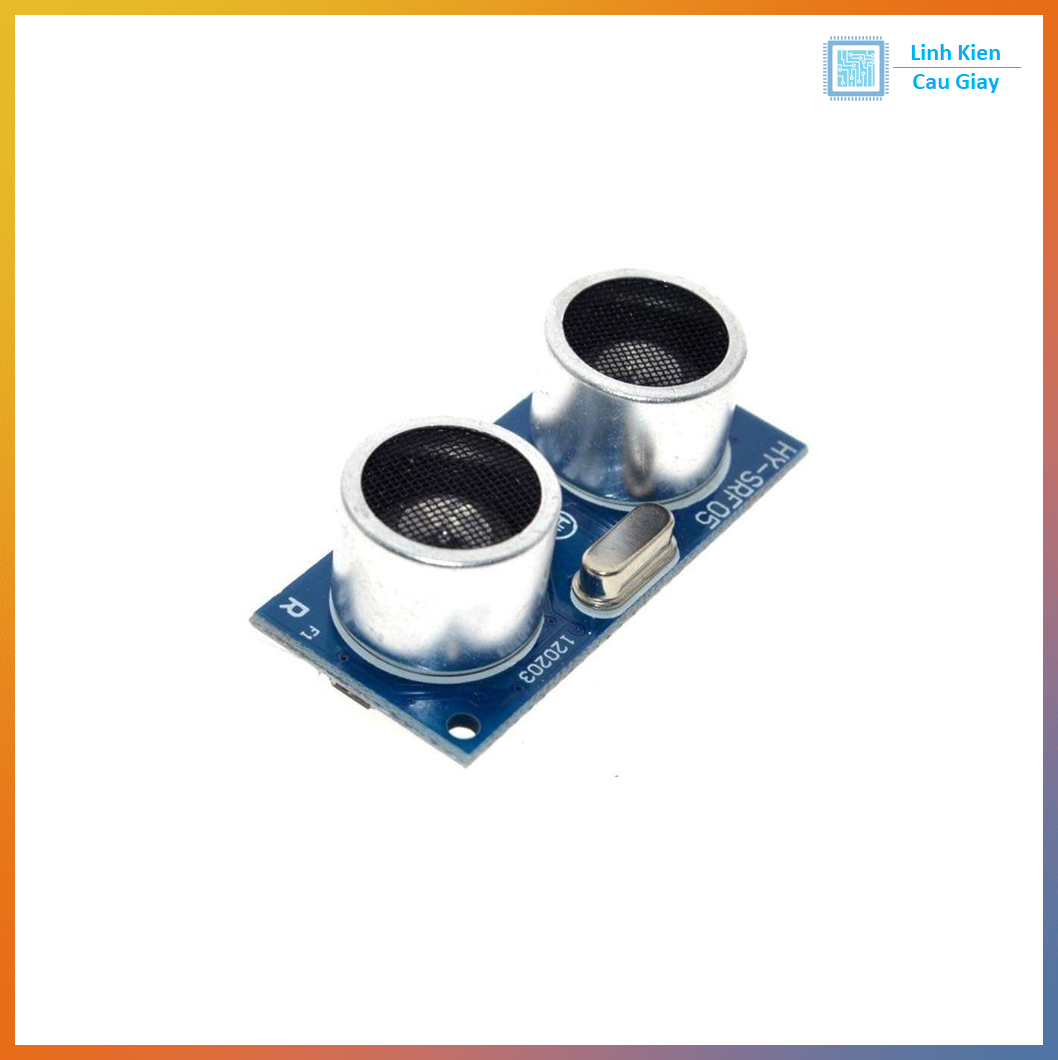

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
