Cảm biến nhịp tim và nồng độ oxy trong máu MAX30102 – Module đo SpO2, Heart Rate cho Arduino, ESP32, STM32

Mô tả sản phẩm

Module MAX30102 là cảm biến đo nhịp tim (Heart Rate)nồng độ oxy trong máu (SpO₂) chất lượng cao, được sản xuất bởi Maxim Integrated.
Module tích hợp LED hồng ngoại (IR), LED đỏ, cùng bộ thu quang (photodiode)mạch xử lý tín hiệu chuyên dụng, giúp đọc chính xác xung mạch máu dưới da.

Cảm biến hoạt động dựa trên nguyên lý đo hấp thụ ánh sáng của máu theo từng nhịp tim, từ đó tính toán tần số nhịp tim và độ bão hòa oxy trong máu (SpO₂).

Với kích thước nhỏ gọn, độ nhạy cao, và giao tiếp I2C, MAX30102 được sử dụng rộng rãi trong thiết bị đeo tay, vòng theo dõi sức khỏe, smartwatch, và các dự án IoT y tế.

Ứng dụng

Cảm biến MAX30102 được ứng dụng trong nhiều lĩnh vực thực tế như:

  • Đồng hồ và vòng đeo tay thông minh đo nhịp tim, oxy máu.

  • Thiết bị IoT theo dõi sức khỏe tại nhà.

  • Hệ thống cảnh báo sức khỏe và y tế từ xa.

  • Các dự án học tập, nghiên cứu với Arduino hoặc ESP32.

  • Thiết bị thể thao, chăm sóc sức khỏe và giấc ngủ.

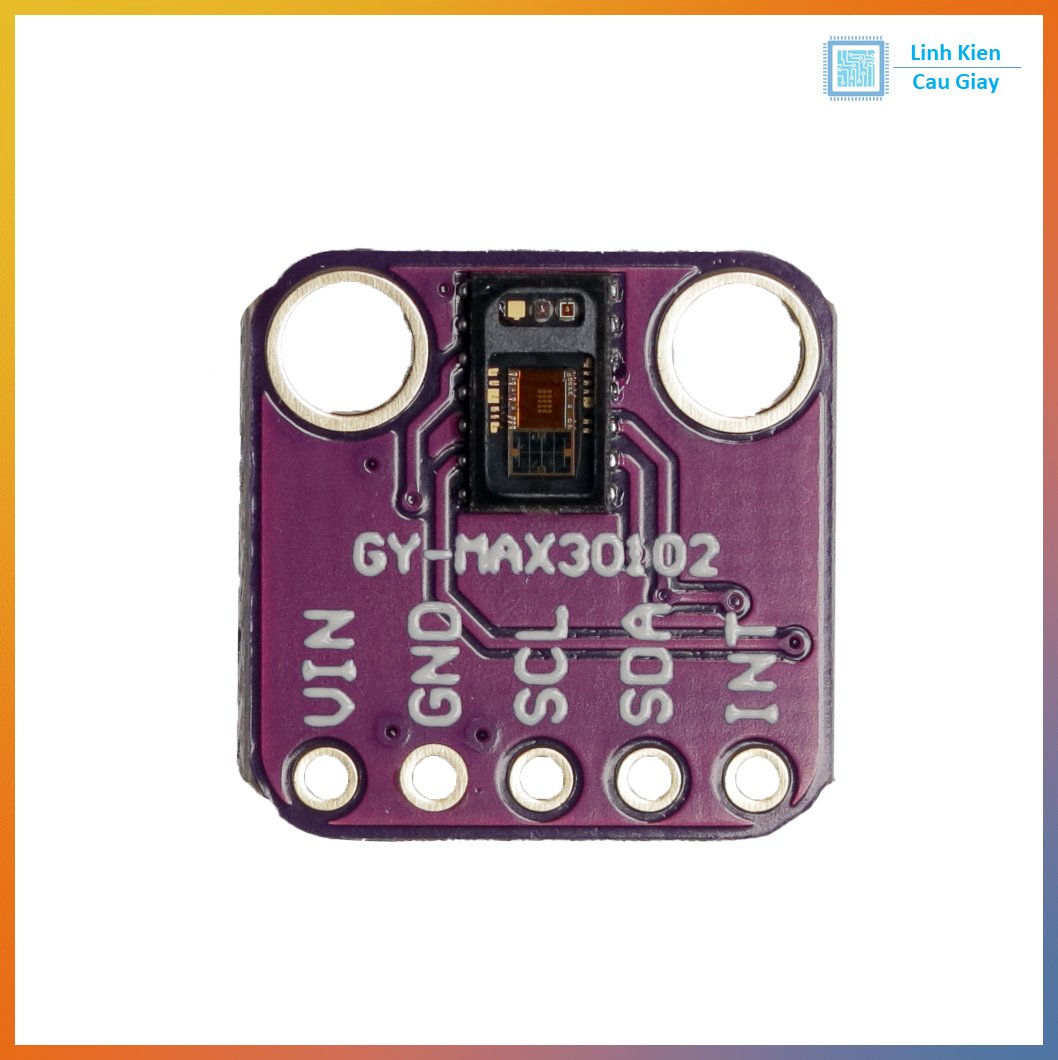

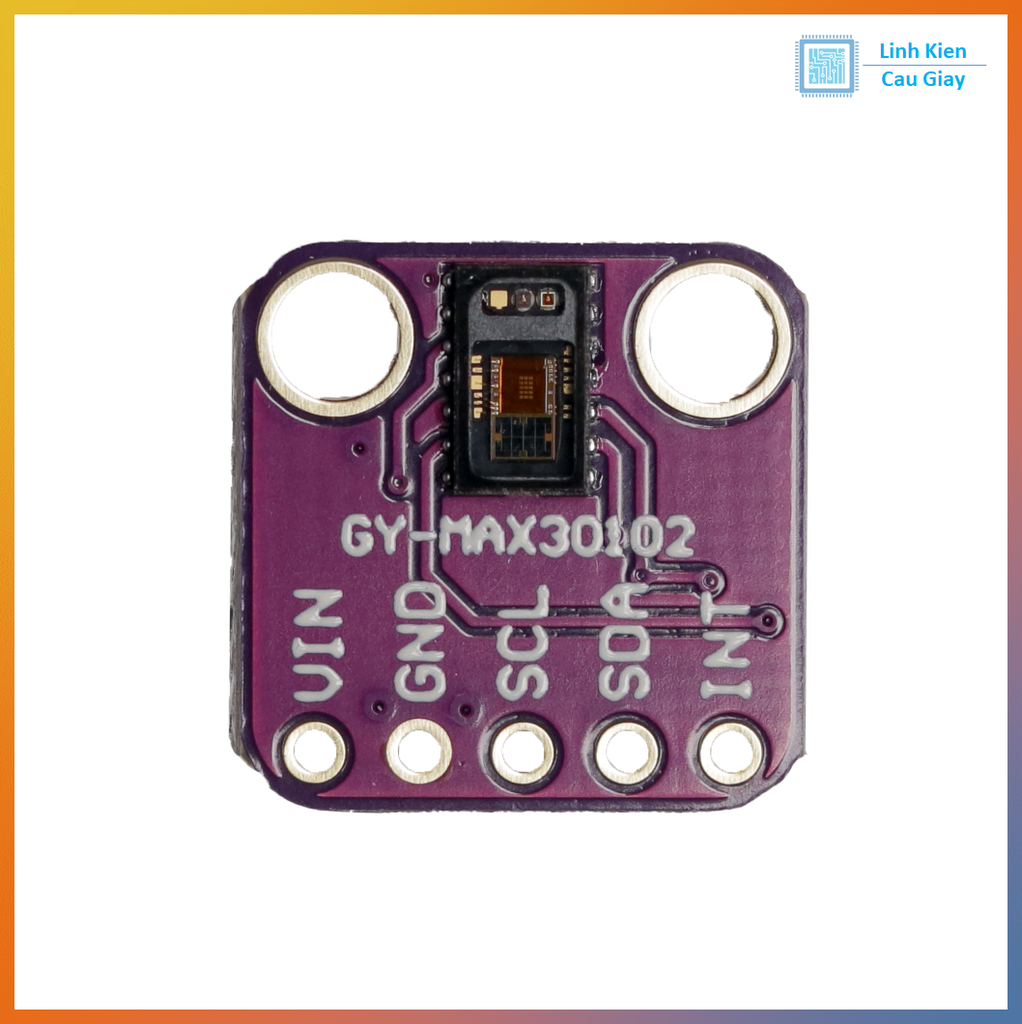

Sơ đồ chân

Cảm biến có 5 chân chính:

  • VIN: Nguồn cấp 3.3V hoặc 5V.

  • GND: Nối mass.

  • SCL: Chân xung giao tiếp I2C.

  • SDA: Chân dữ liệu I2C.

  • INT: Chân ngắt (tùy chọn, có thể không dùng).

Lưu ý: Dù module hỗ trợ 5V, nhưng nên dùng ở mức 3.3V logic để đạt độ chính xác cao và giảm nhiễu.

Thông số kĩ thuật

  • Mã IC: MAX30102 (chính hãng Maxim Integrated).

  • Điện áp hoạt động: 1.8V – 5V DC.

  • Giao tiếp: I2C (SCL, SDA).

  • Tích hợp LED đỏ và LED hồng ngoại.

  • Kích thước module: khoảng 14mm x 17mm.

  • Phạm vi đo SpO2: 70% – 100%.

  • Dễ dàng lập trình với thư viện có sẵn: Adafruit MAX3010x hoặc SparkFun MAX3010x.

  • Hoạt động ổn định, tiêu thụ điện năng thấp.

Hướng dẫn sử dụng

  • Kết nối cảm biến với bo mạch theo thứ tự:

    • VIN → 3.3V hoặc 5V

    • GND → GND

    • SDA → SDA của vi điều khiển

    • SCL → SCL của vi điều khiển

  • Cài đặt thư viện Adafruit MAX30102 hoặc SparkFun MAX30102 trong Arduino IDE.

  • Nạp ví dụ mẫu (“Example → MAX3010x → SPO2”) để kiểm tra hoạt động.

  • Đặt ngón tay nhẹ lên mặt cảm biến, màn hình Serial sẽ hiển thị nhịp tim (bpm) và chỉ số SpO2 (%).

  • Có thể kết hợp thêm màn hình OLED hoặc module Bluetooth để hiển thị dữ liệu trực quan hơn.

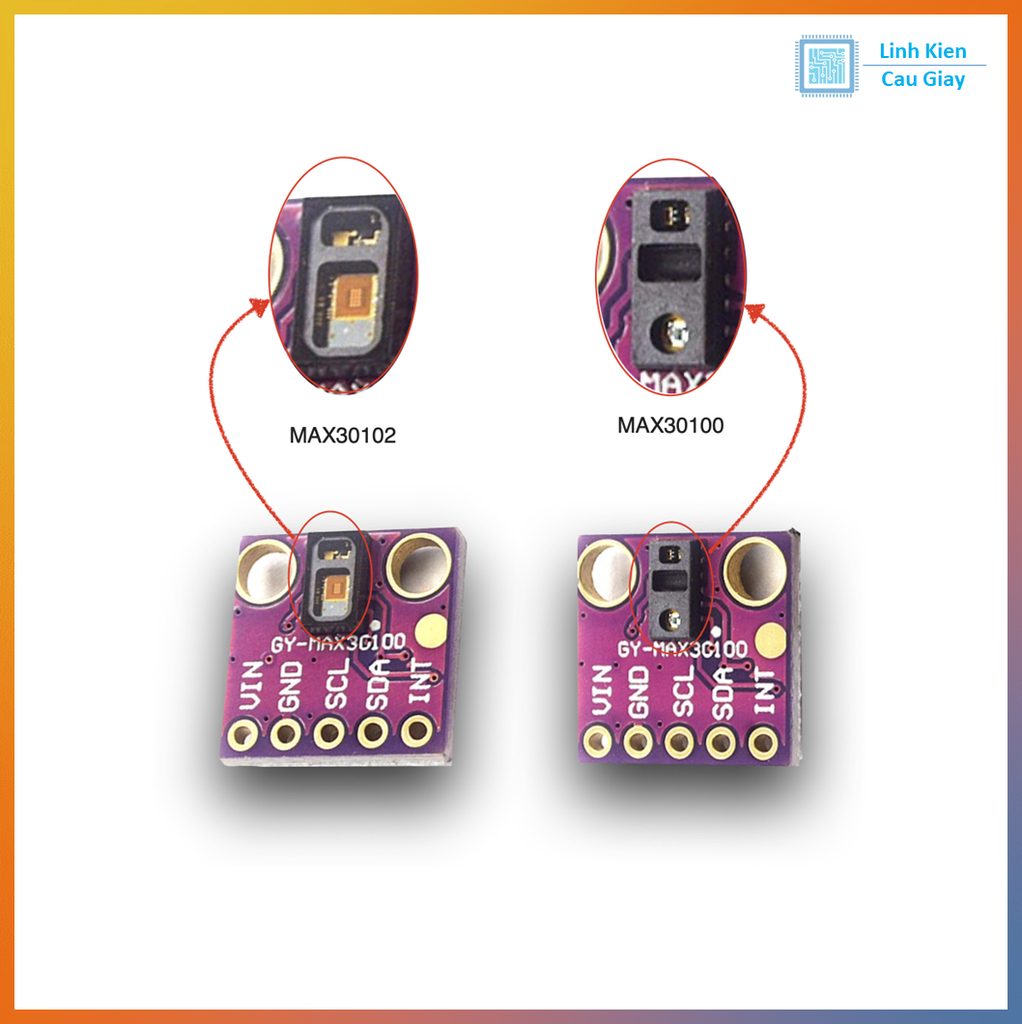

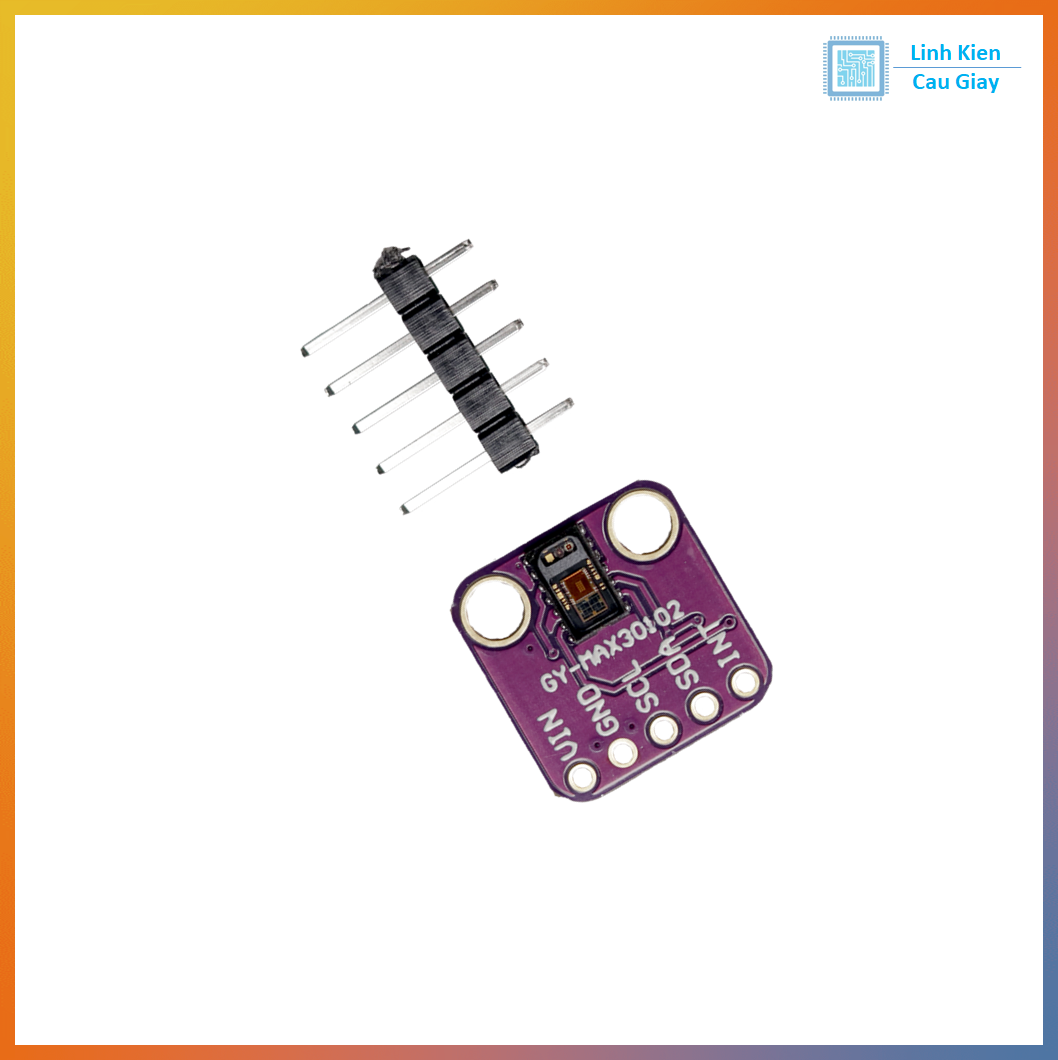

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
