Cảm Biến Nhịp Tim, Oxy Trong Máu MAX30100 V2 – Module Đo SpO2, Heart Rate Cho Arduino, ESP32, STM32

Mô tả sản phẩm

Cảm biến MAX30100 V2 là module đo nhịp tim (Heart Rate) và nồng độ oxy trong máu (SpO2) thế hệ mới, cải tiến về độ ổn định và khả năng lọc nhiễu so với phiên bản trước.
Module tích hợp đèn LED đỏ, LED hồng ngoại và bộ thu quang học chính xác cao, giúp thu tín hiệu máu qua da và tính toán chỉ số sức khỏe một cách nhanh chóng.

Cảm biến hoạt động dựa trên nguyên lý hấp thụ ánh sáng của hemoglobin trong máu, sử dụng giao tiếp I2C nên dễ dàng kết nối với các vi điều khiển phổ biến như Arduino, ESP32, STM32, Raspberry Pi.
Phù hợp cho các dự án nghiên cứu, thiết bị theo dõi sức khỏe, hoặc các ứng dụng IoT cá nhân.

Ứng dụng

• Thiết bị đo nhịp tim và SpO2 đeo tay hoặc để bàn.

• Dự án IoT theo dõi sức khỏe tại nhà hoặc trong bệnh viện.

• Thiết bị thể thao thông minh: vòng tay, đồng hồ, máy tập.

• Dự án học tập, nghiên cứu về cảm biến y sinh.

• Hệ thống cảnh báo sức khỏe và giám sát từ xa.

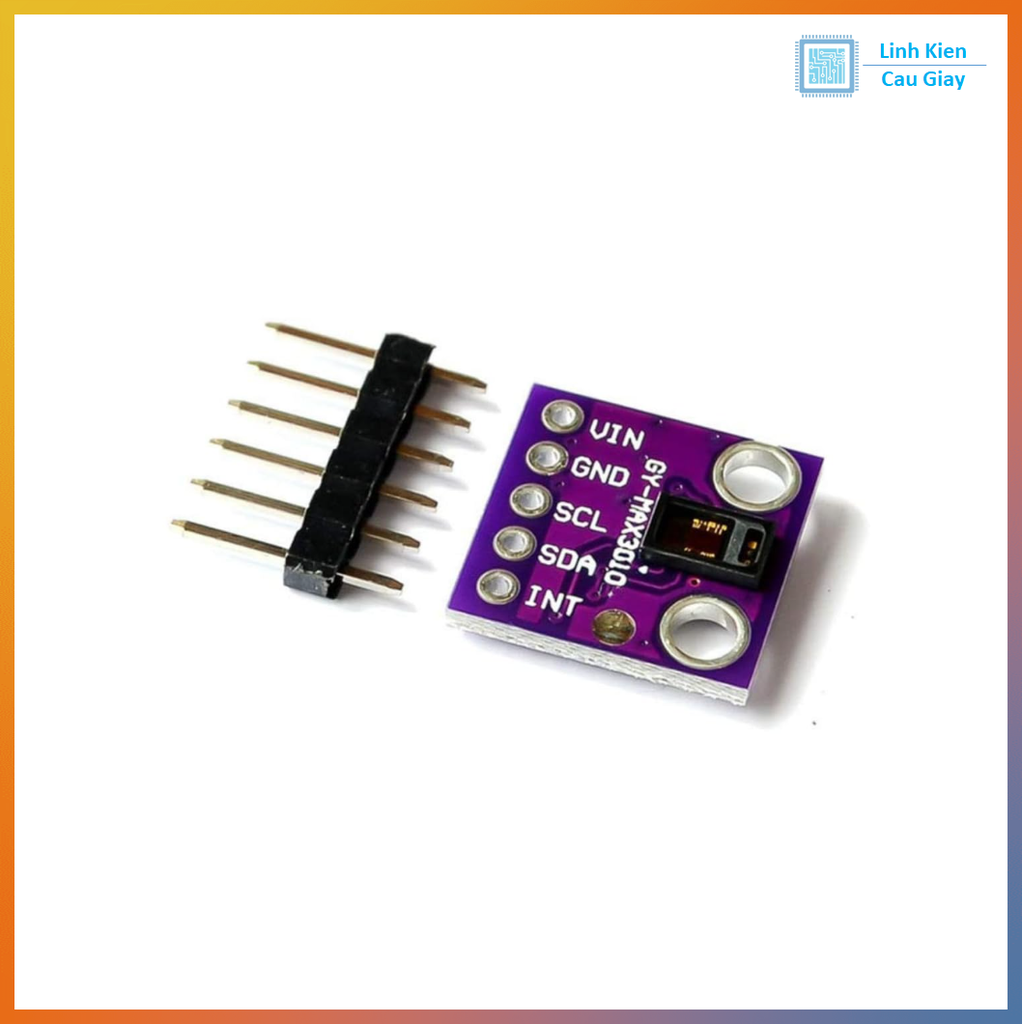

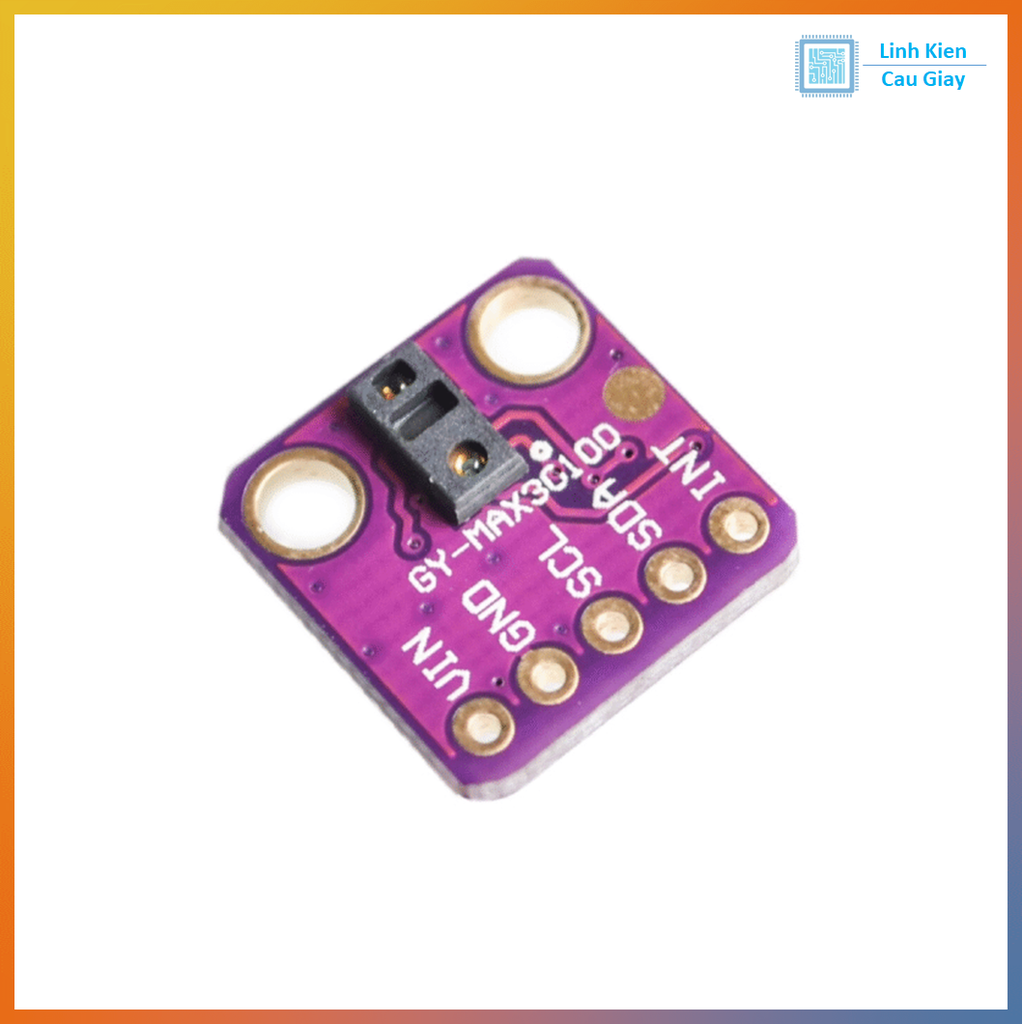

Sơ đồ chân

Cảm biến gồm các chân kết nối sau:

• VIN: Cấp nguồn 3.3V hoặc 5V.

• GND: Nối mass.

• SCL: Chân xung I2C, kết nối với SCL của vi điều khiển.

• SDA: Chân dữ liệu I2C, kết nối với SDA của vi điều khiển.

• INT: Chân ngắt (tùy chọn, có thể không dùng).

Thông số kĩ thuật

• Chip chính: MAX30100 (Maxim Integrated)

• Phiên bản: V2 – cải tiến ổn định, dễ kết nối hơn bản cũ

• Điện áp hoạt động: 1.8V – 5V DC

• Giao tiếp: I2C (SCL, SDA)

• Tích hợp LED đỏ và LED hồng ngoại để đo nhịp tim & SpO2.

• Kích thước module: khoảng 14mm x 17mm.

• Phạm vi đo SpO2: 70% – 100%.

• Thư viện hỗ trợ: Adafruit MAX30100, SparkFun MAX30100.

• Hoạt động ổn định, độ chính xác cao, dễ lập trình.

Hướng dẫn sử dụng

• Kết nối phần cứng:

  • VIN → 3.3V hoặc 5V

  • GND → GND

  • SDA → SDA của bo điều khiển

  • SCL → SCL của bo điều khiển

• Cài thư viện:
  Trong Arduino IDE, vào Tools → Manage Libraries → tìm “MAX30100” và cài đặt thư viện của Adafruit hoặc SparkFun.

• Nạp chương trình ví dụ:
  Mở File → Examples → MAX30100 → Example để kiểm tra.

• Đặt ngón tay nhẹ lên cảm biến, mở Serial Monitor để xem chỉ số nhịp tim (bpm) và SpO2 (%).

• Có thể kết hợp thêm màn hình OLED hoặc module Bluetooth để hiển thị và truyền dữ liệu.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
