Cảm Biến Nhịp Tim Dạng Quang – Pulse Sensor

(Mã SP:CG000252)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

105.000₫

Mô tả :

ulse Sensor là cảm biến nhịp tim dạng quang học, sử dụng LED phát và cảm biến ánh sáng để đo sự thay đổi lưu lượng máu dưới da, từ đó xác định nhịp tim.


Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Mô tả sản phẩm

Pulse Sensor là cảm biến nhịp tim dạng quang học, sử dụng LED phát và cảm biến ánh sáng để đo sự thay đổi lưu lượng máu dưới da, từ đó xác định nhịp tim.
Module được thiết kế nhỏ gọn, có dây kết nối sẵn, mặt cảm biến tiếp xúc trực tiếp với da tay hoặc dái tai. Mạch khuếch đại và lọc tín hiệu tích hợp giúp giảm nhiễu, cho phép đọc tín hiệu nhịp tim ổn định qua các vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi.

Ứng dụng

  • Đo nhịp tim trong các dự án IoT y tế.

  • Tích hợp vào đồng hồ thông minh, vòng đeo tay thể thao.

  • Hệ thống theo dõi sức khỏe từ xa.

  • Các dự án nghiên cứu về cảm biến sinh học.

Sơ đồ chân

Màu dây

Ký hiệu

Chức năng

Đỏ

VCC

Nguồn 3.3V – 5V

Đen

GND

Mass (0V)

Tím / Xanh

Signal

Ngõ ra tín hiệu analog nhịp tim





Thông số kĩ thuật

Thông số

Giá trị

Nguồn hoạt động

3.3V – 5V DC

Dòng tiêu thụ

~4mA

Tín hiệu ngõ ra

Analog

Kích thước module

~22 × 22 × 7 mm

Chiều dài dây

~24 cm

Cảm biến quang

LED phát + Photodiode

Khuếch đại tín hiệu

Có tích hợp trên PCB

Tần số đáp ứng

Phù hợp đo nhịp tim người (40–240 BPM)





Hướng dẫn sử dụng

  1. Kết nối dây:

    • VCC → 3.3V hoặc 5V của Arduino.

    • GND → GND Arduino.

    • Signal → Chân analog (A0) Arduino.

  2. Gắn cảm biến vào đầu ngón tay hoặc dái tai để tín hiệu ổn định.

  3. Sử dụng thư viện PulseSensor Playground trong Arduino IDE để đọc và hiển thị nhịp tim.

  4. Có thể kết hợp màn hình OLED/LCD để hiển thị trực tiếp nhịp tim theo thời gian thực.

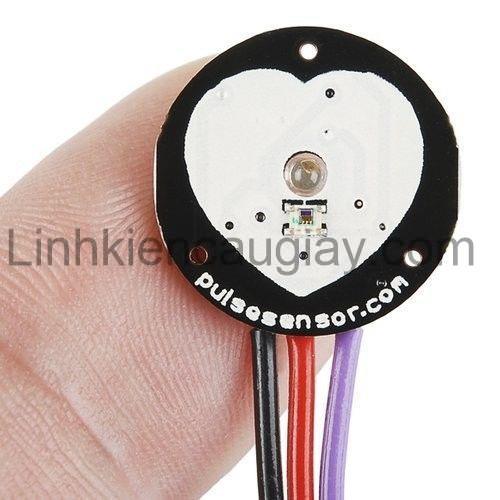

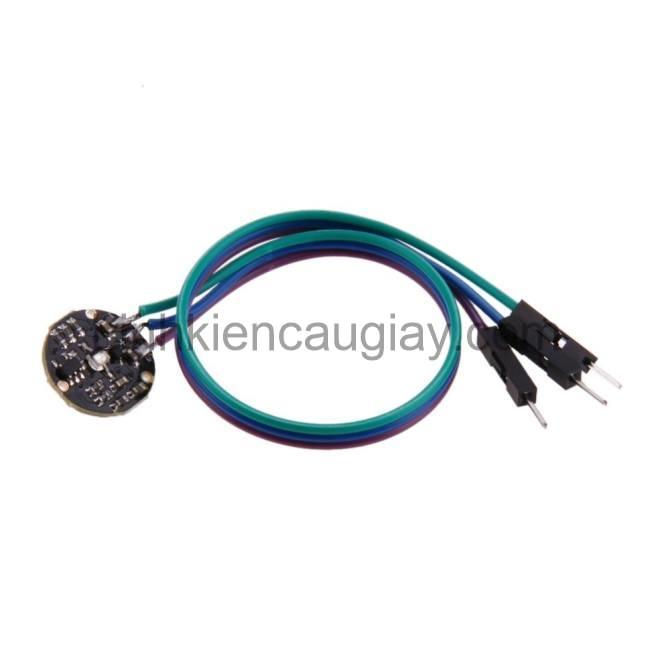

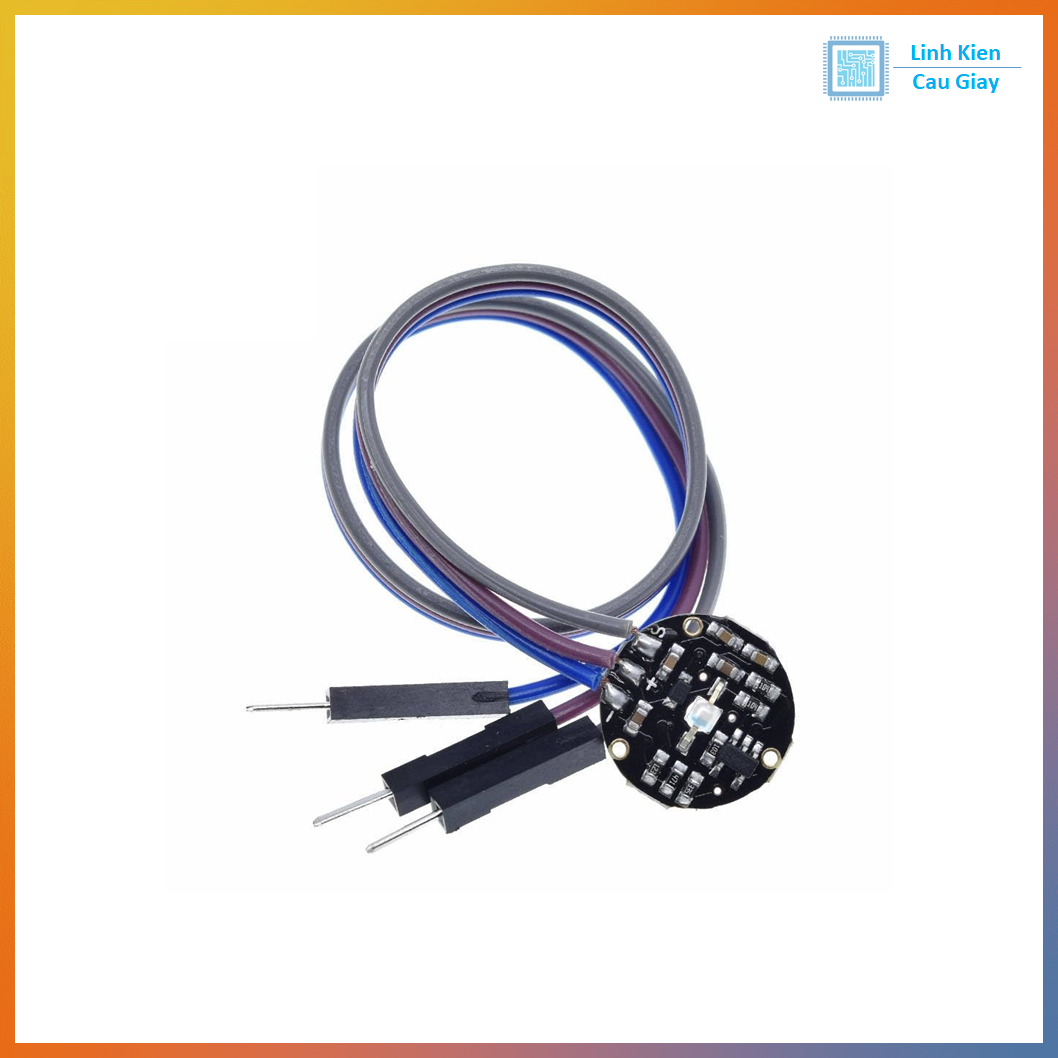

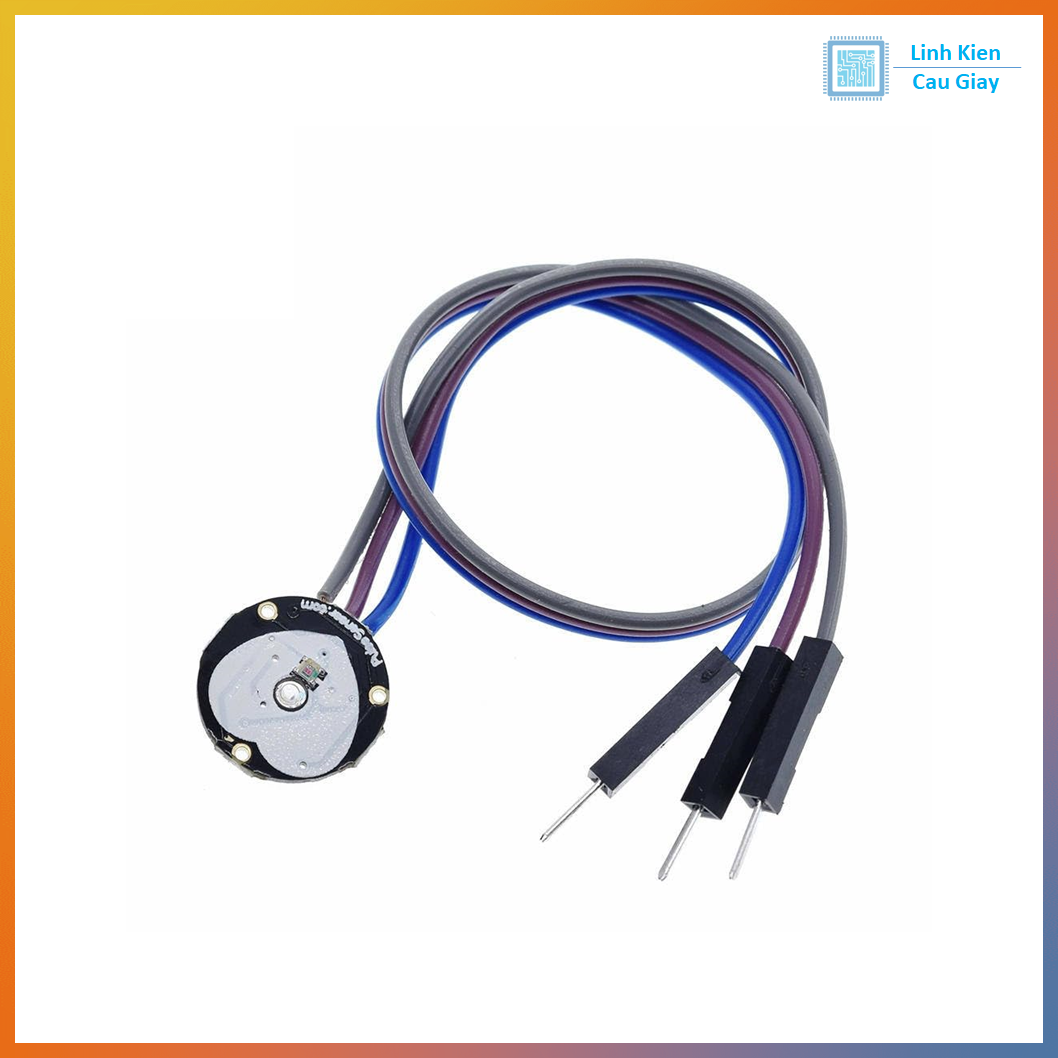

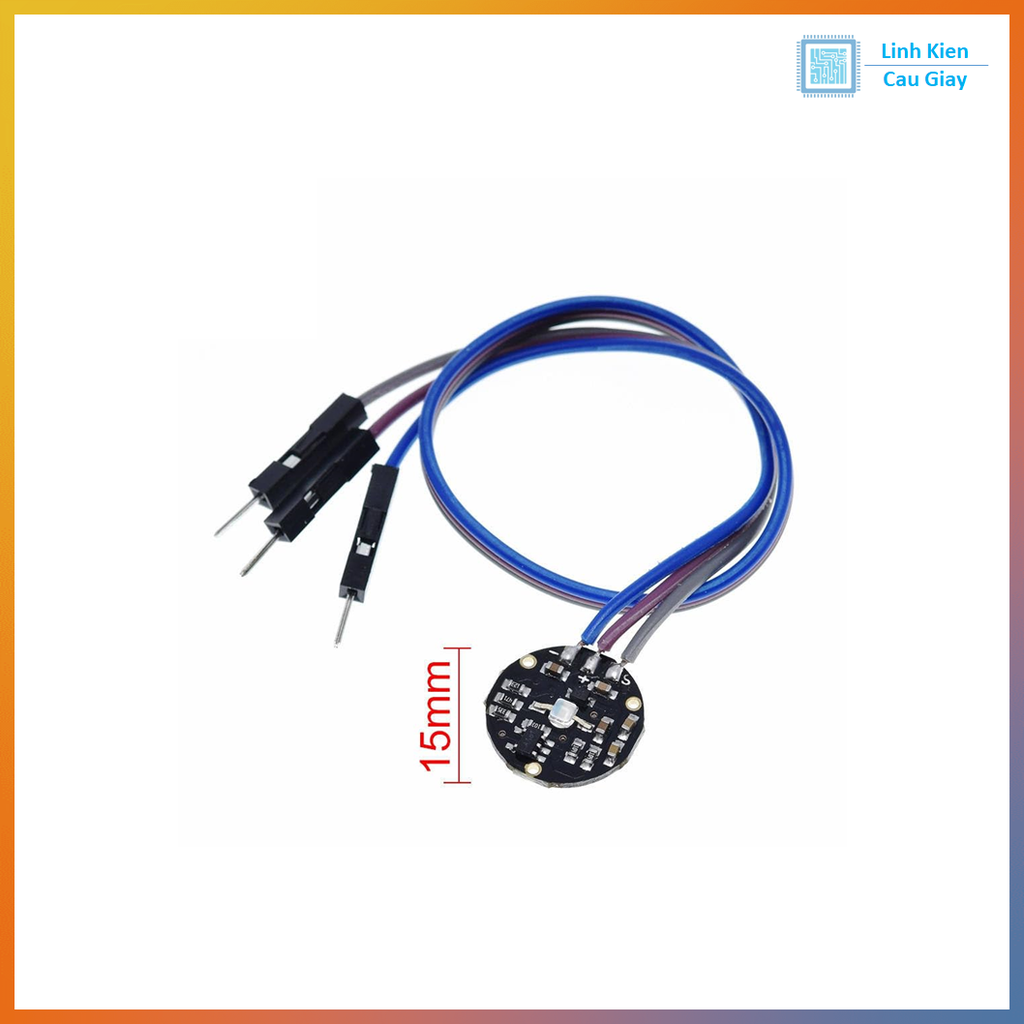

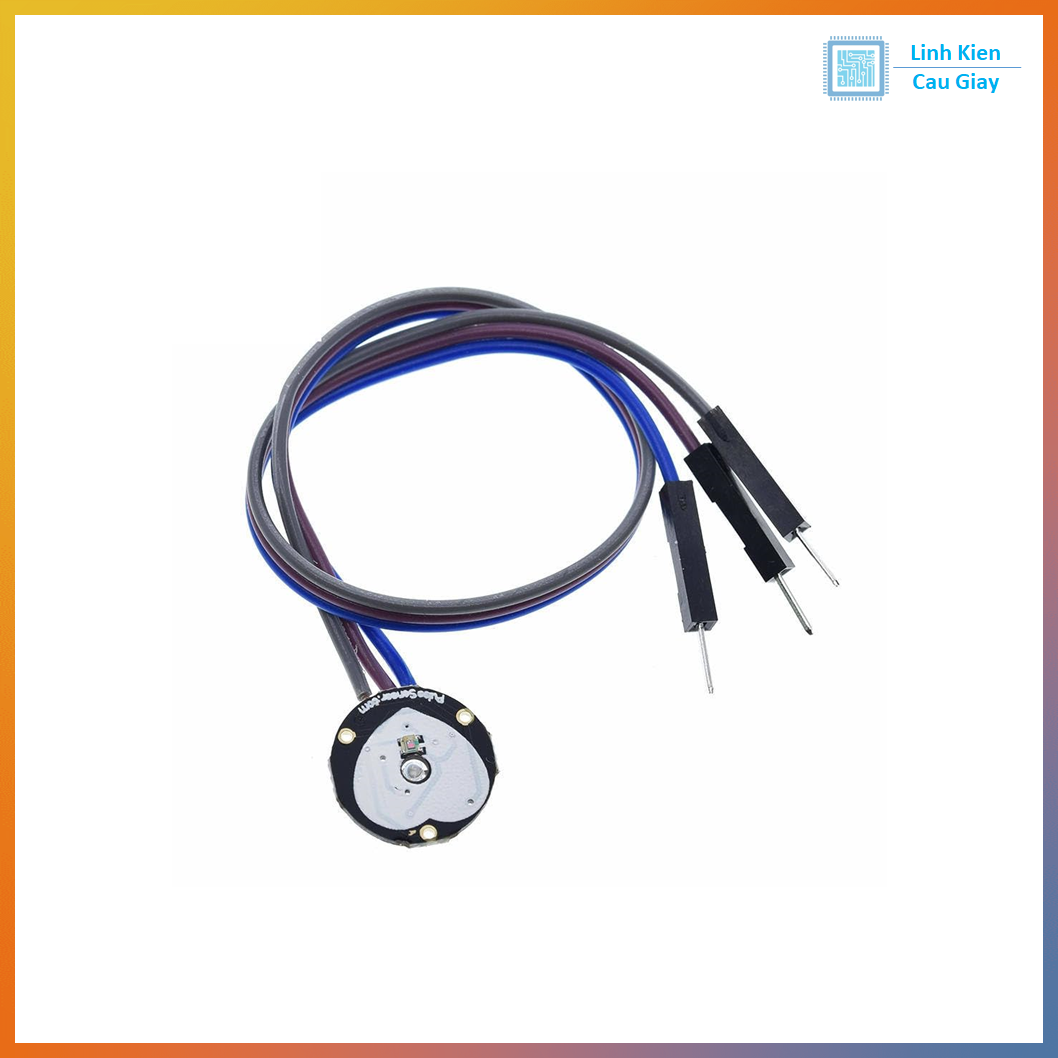

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
