CẢM BIẾN VÂN TAY + PHÁT HIỆN CHẠM C3

Giới thiệu

Cảm biến vân tay  + phát hiện chạm C3. Cảm biến dùng để nhận diện dấu vân tay, sử dụng cảm biến này thực sự dễ dàng với chuẩn giao tiếp UART dùng để kết nối với các vi điều khiển hoặc máy vi tính thông qua modul RS232 hoặc USB-Serial. Bạn cũng có thể lưu trữ dấu vân tay mới - lên đến 200 dấu vân tay vào bộ nhớ FLASH trên mạch. Đã có một số thư viện để giúp bạn sử dụng bộ cảm biến này với Arduino , chẳng hạn như các thư viện adafruit dấu vân tay.

Đặc biệt cảm biến có tích hợp cảm biến chạm (loại 6 dây) giúp tối ưu năng lượng. Đầu đọc chỉ cần kích hoạt khi có ngón tay chạm vào. Bình thường cảm biến luôn ở trạng thái nghỉ.

Thông số kỹ thuật

• Nguồn cấp: 3.6 - 6VDC
• Giao tiếp: TTL-UART hoặc USB 1.1
• Dòng điện hoạt động: 100 - 150mA
• Chế độ nhận dạng: 1:1 hoặc 1:N (1 ID nhiều vân tay, tùy thuộc vào cấu hình)
• Baudrate: 9600xN bps (mặc định N=6 tức 9600x6 = 57600bps)
• Kích thước mẫu vân tay: 256 bytes
• Bộ nhớ vân tay: 200 dấu
• Thời gian nhận diện : <0.5s
• Security level : 5 (1, 2, 3, 4, 5(highest))
• FAR : <0.001%
• FRR: <0.1%
• Nhiệt độ và độ ẩm hoạt động: -10 đến 40 độ C, RH: 40%-85%
• Nhiệt độ và độ ẩm bảo quản: -40 đến 85 độ C, RH: <85%
• Kích thước 50*20*21mm

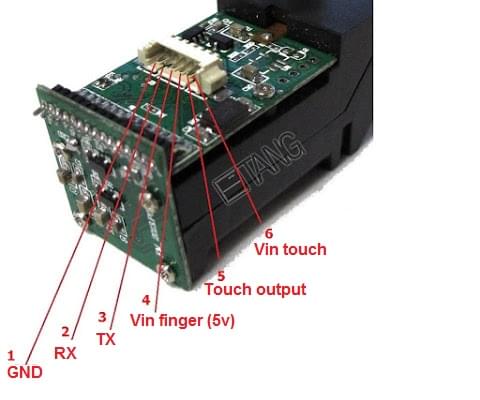

Sơ đồ chân

1. GND2. RX - Chân nhận dữ liệu UART3. TX - Chân phát dữ liệu UART4. Vin finger - Chân cấp nguồn để nhận diện vân tay (5v)5. Touch output - Chân tín hiệu báo có ngón tay chạm vào6. Vin touch - Chân cấp nguồn để cảm biến có ngón tay chạm vào (3-5v)

Tài liệu

• Phần mềm test cảm biến: SFGDEMOV2.0 hoặc  APITEST_V1.0
• THƯ VIỆN ARDUINO CODE
