Công tắc bit đứng 2.54mm (DIP Switch chân cắm) – 1/2/4/5/6/7/8/10 số

Mô tả sản phẩm

Công tắc bit đứng 2.54mm (DIP Switch dạng đứng, chân cắm) là loại công tắc gạt mini nhiều nấc, dùng để thiết lập chế độ/địa chỉ (address), cấu hình ON/OFF ngay trên mạch PCB. Với chuẩn chân 2.54mm phổ thông, DIP switch cắm vừa breadboard và PCB lỗ, rất tiện cho Arduino/STM32/ESP, mạch driver, mạch công nghiệp, PLC mini, module RS485/RS232, thiết bị đo… Sản phẩm có nhiều phân loại 1 số – 2 số – 4 số – 5 số – 6 số – 7 số – 8 số – 10 số, dễ chọn đúng nhu cầu. Dạng đứng giúp tiết kiệm diện tích theo chiều ngang và dễ thao tác gạt.

• DIP switch dạng đứng, chân cắm 2.54mm, dễ hàn PCB lỗ và cắm breadboard.

• Mỗi “số/bit” tương ứng 1 công tắc ON/OFF độc lập.

• Dùng để set địa chỉ, mode hoạt động, chọn chức năng mà không cần lập trình lại.

• Vỏ nhựa đỏ, có chữ ON và đánh số bit giúp thao tác nhanh, hạn chế nhầm.

Ứng dụng

• Cài địa chỉ thiết bị (address) cho RS485/Modbus, driver, module công nghiệp

• Chọn chế độ hoạt động cho mạch điều khiển, mạch test, mạch DIY

• Bật/tắt tính năng: baudrate, parity, ID, enable chức năng…

• Dùng trong Arduino/ESP/STM32, mạch robot, mạch học tập điện tử

Sơ đồ chân

• Mỗi bit là 1 công tắc SPST (đóng/mở 1 đường tín hiệu).

• Thường đấu: một chân về GND (hoặc VCC), chân còn lại về GPIO kèm điện trở kéo lên/kéo xuống (pull-up/pull-down).

• Khi gạt ON → mạch đóng (có tín hiệu theo kiểu đấu). Khi OFF → mạch hở.

Thông số kĩ thuật

• Bước chân: 2.54mm

• Kiểu lắp: chân cắm xuyên lỗ (Through-hole)

• Dạng: đứng (vertical)

• Số bit (phân loại): 1 / 2 / 4 / 5 / 6 / 7 / 8 / 10

• Trạng thái: ON/OFF cho từng bit

Hướng dẫn sử dụng

1. Chọn đúng số bit cần dùng (ví dụ set địa chỉ 8 bit → chọn loại 8 số).

2. Hàn DIP switch lên PCB theo footprint 2.54mm.

3. Mỗi bit nối về GPIO + thêm điện trở kéo (hoặc dùng INPUT_PULLUP trên Arduino/ESP nếu đấu về GND).

4. Gạt theo chữ ON để bật bit tương ứng, đọc trạng thái bằng digitalRead/IO.

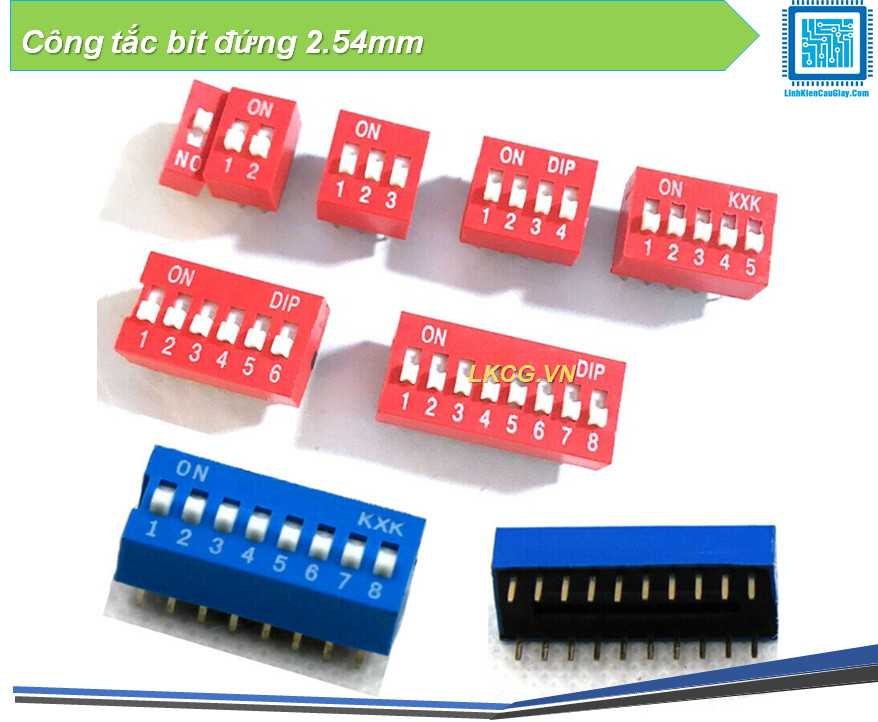

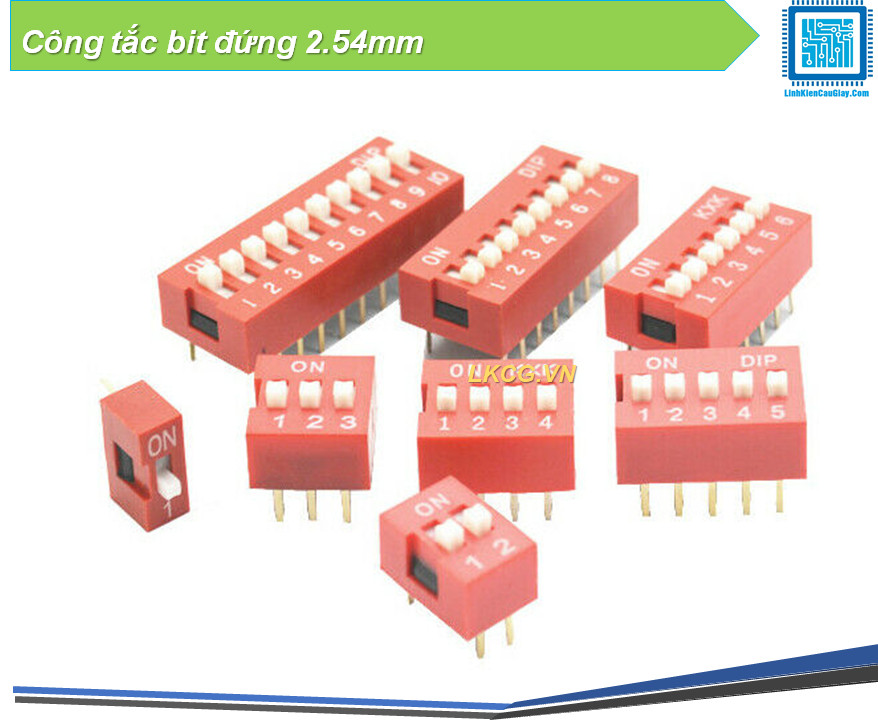

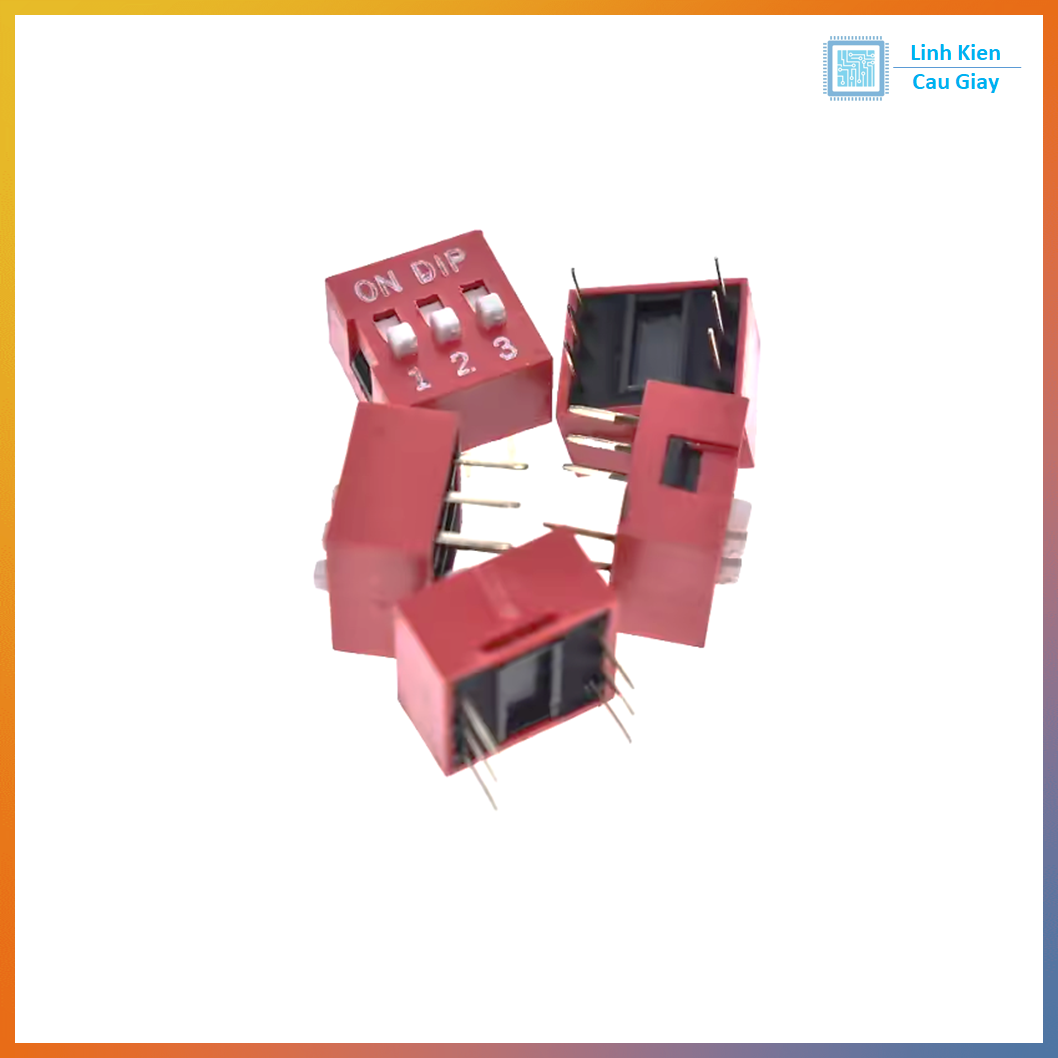

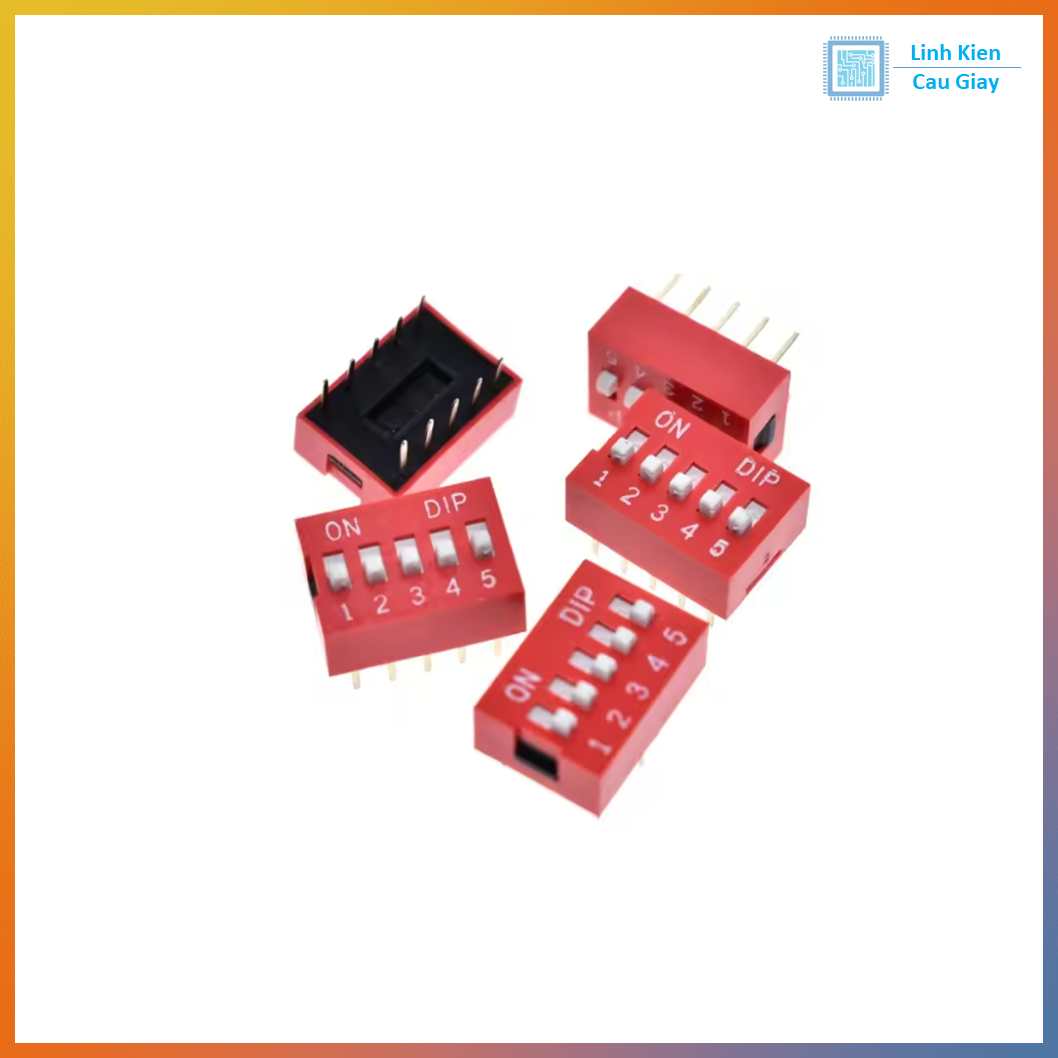

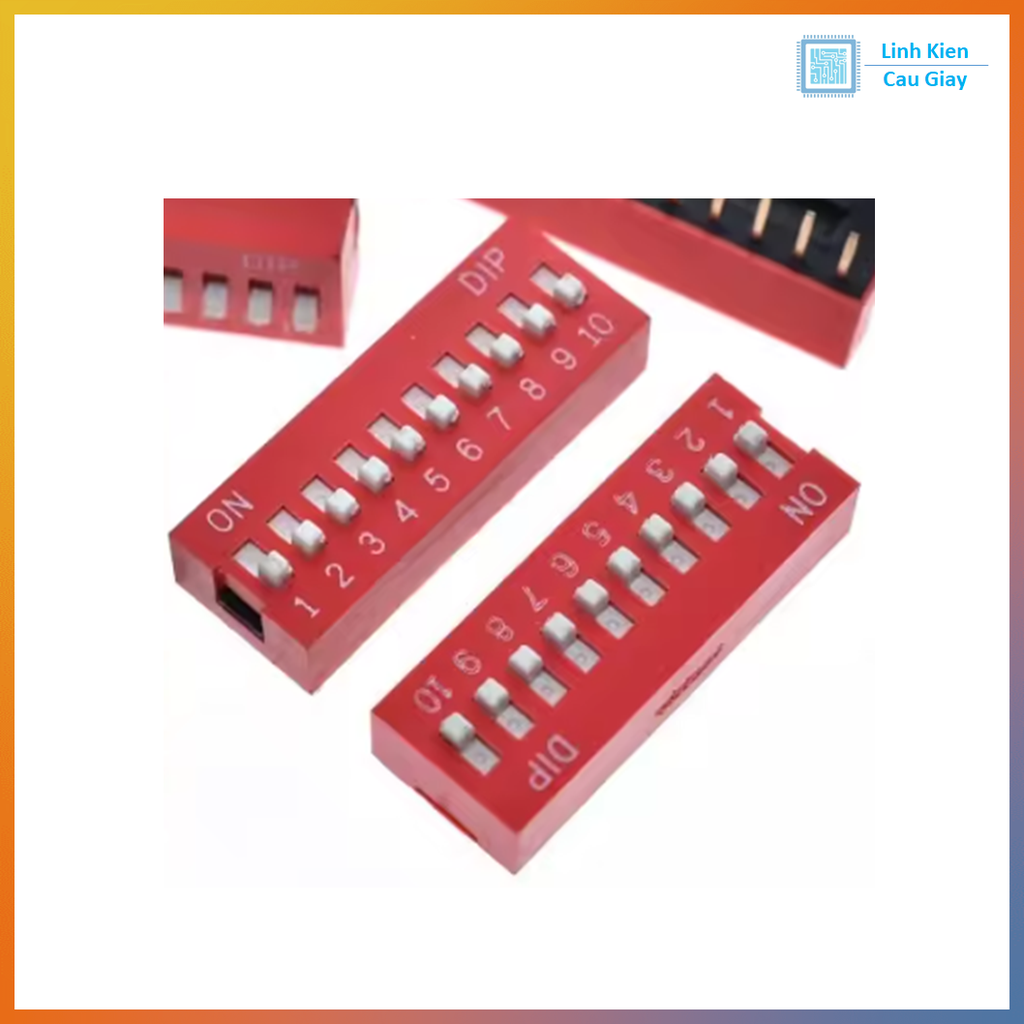

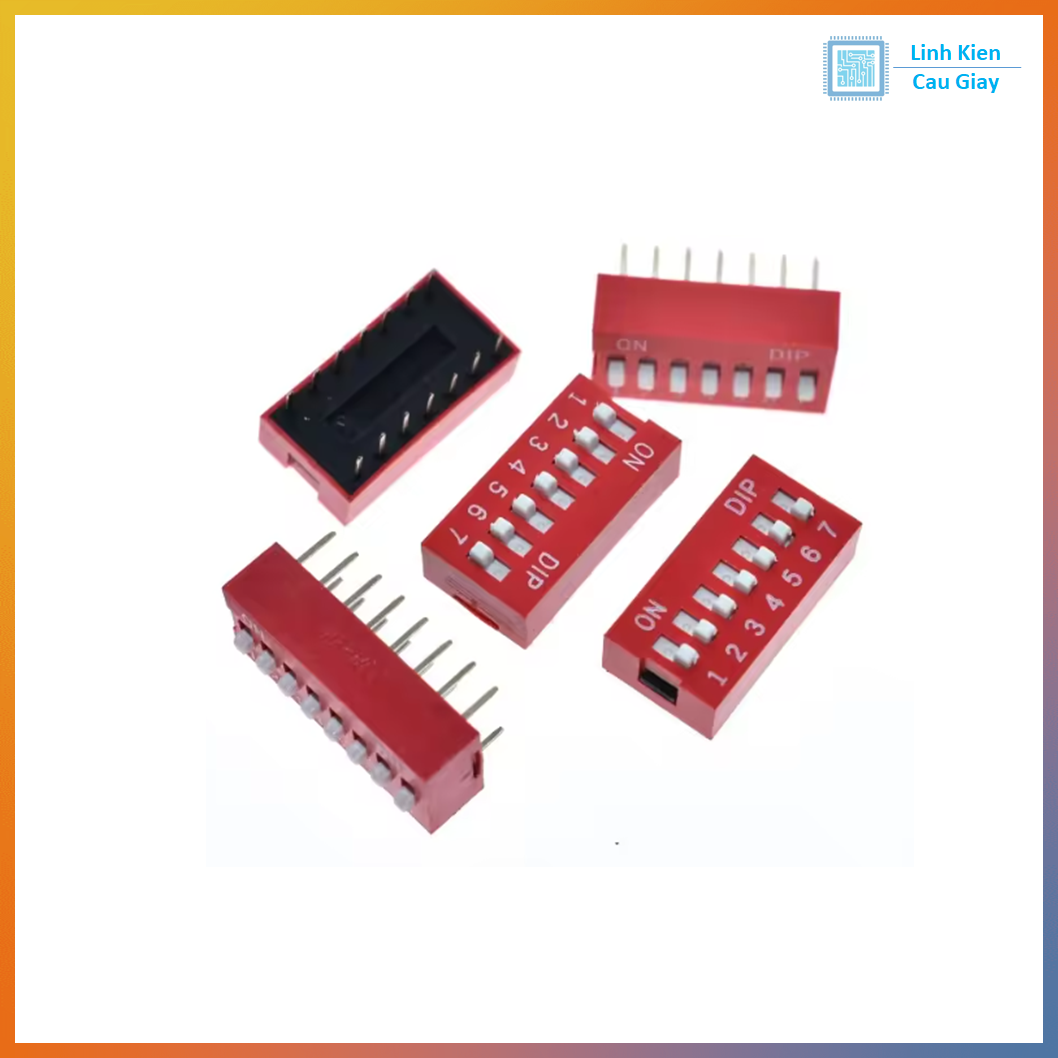

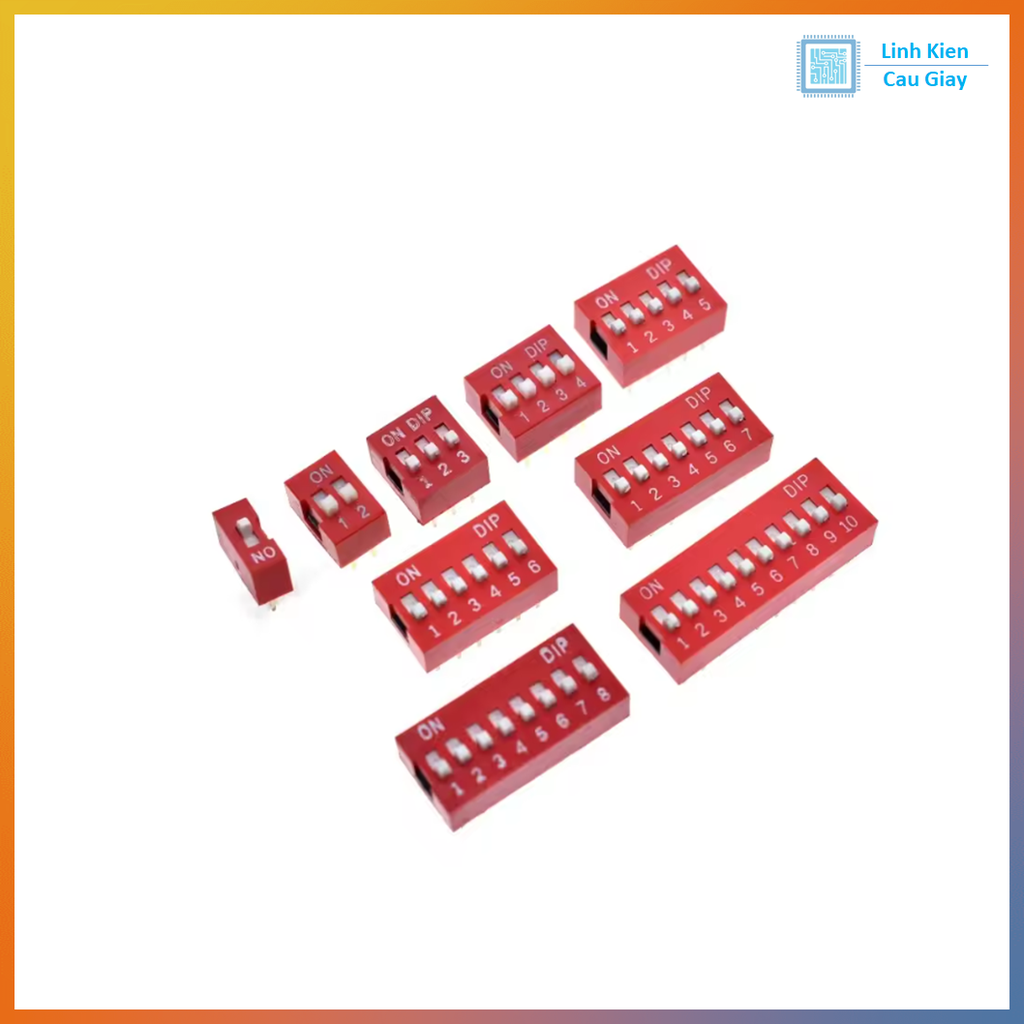

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
