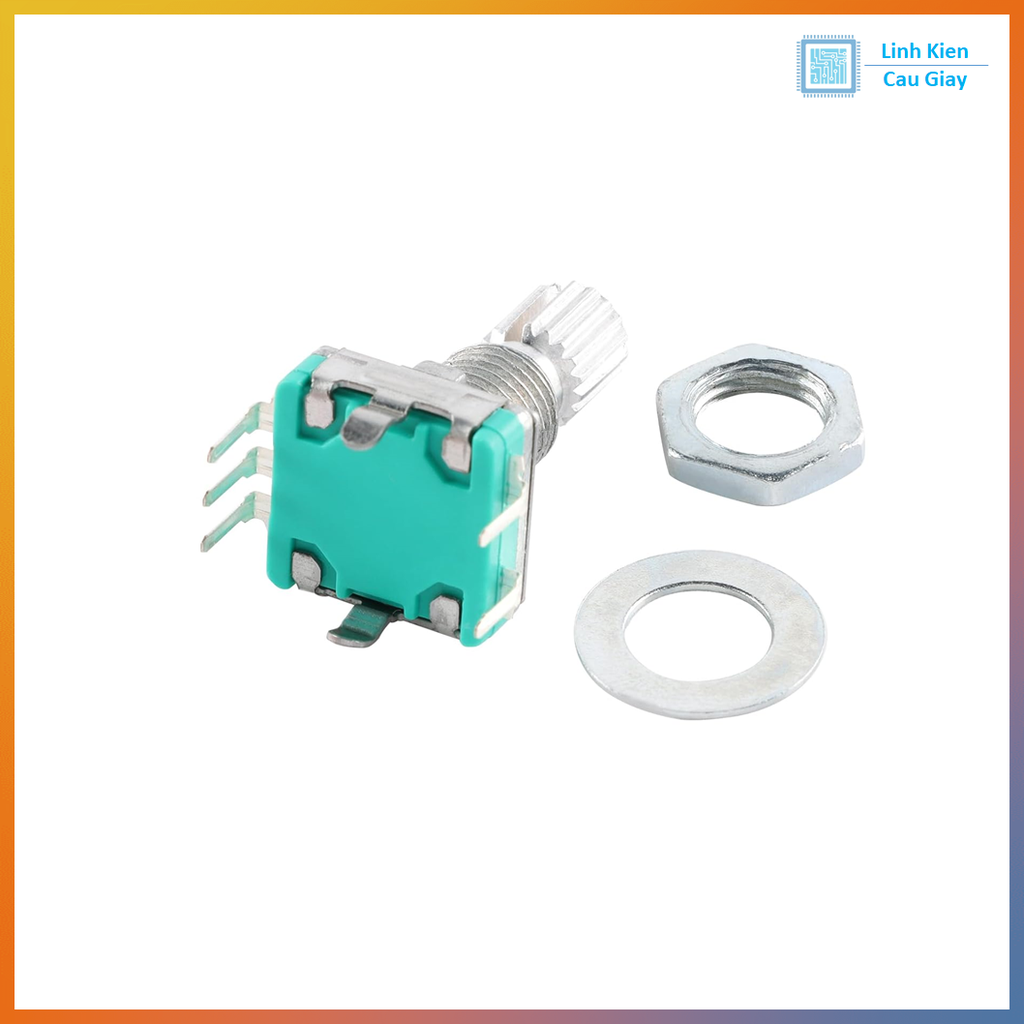

Công tắc vô cấp EC11 – Encoder xoay EC11

Mô tả sản phẩm

Công tắc vô cấp EC11 là loại encoder xoay tăng dần (incremental rotary encoder), dùng để đọc góc xoay / số bước xoay thay cho chiết áp thông thường.
Khác với biến trở, EC11 không giới hạn góc quay, có thể xoay liên tục nhiều vòng mà không bị hỏng, không lệch giá trị.

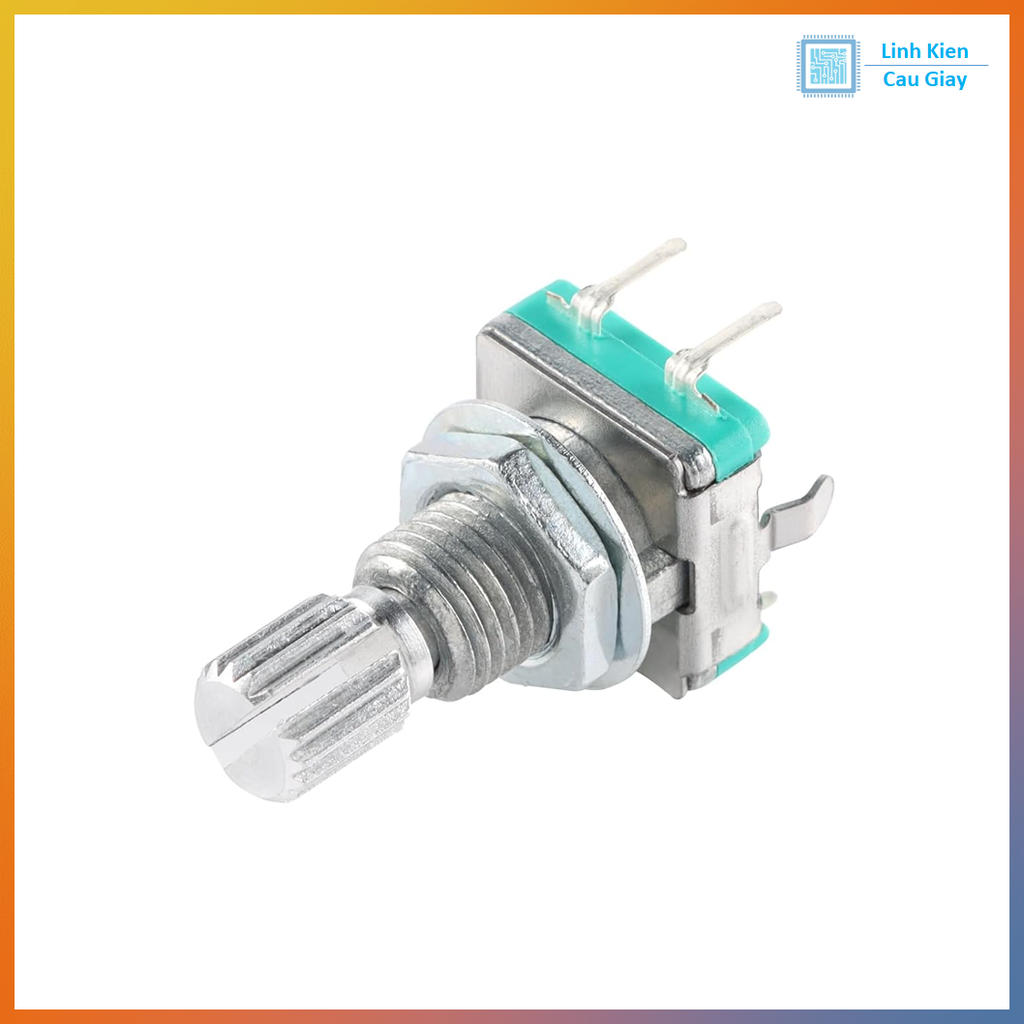

Thân encoder dạng gắn PCB, có ren và đai ốc để bắt lên panel/vỏ hộp, trục kim loại vuông/dẹt dễ gắn núm xoay. Đa số phiên bản EC11 còn tích hợp nút nhấn ở trục (nhấn – nhả) giúp tạo thêm một phím bấm trên cùng một linh kiện – rất tiện cho menu, điều chỉnh âm lượng, chọn chế độ…

Ứng dụng

• Nút chỉnh âm lượng, độ sáng, tốc độ quạt, giá trị đặt (setpoint) trong thiết bị điện tử.

• Điều khiển menu trên LCD/OLED trong các dự án Arduino, ESP32, STM32…

• Bộ điều khiển máy in 3D, CNC mini, bộ nguồn lập trình được, máy đo điện tử.

• Dự án STEM, robot, điều khiển xoay chọn chế độ, bộ chọn kênh…

• Thay thế chiết áp cơ truyền thống trong những hệ thống cần độ bền cao, không lệch giá trị theo thời gian.

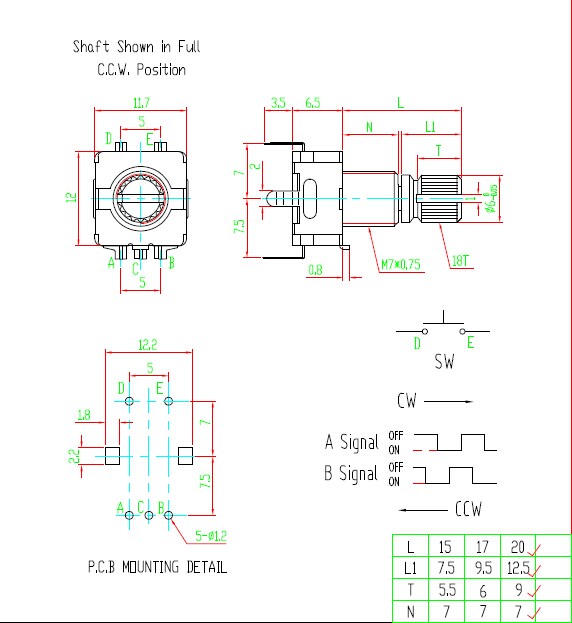

Sơ đồ chân

Thông thường EC11 có 5 chân:

• A – Pha A (Output A)

• B – Pha B (Output B)

• C / GND – Chân chung (Common, thường nối GND)

• SW1, SW2 – Hai chân của nút nhấn trên trục (nếu phiên bản có switch)

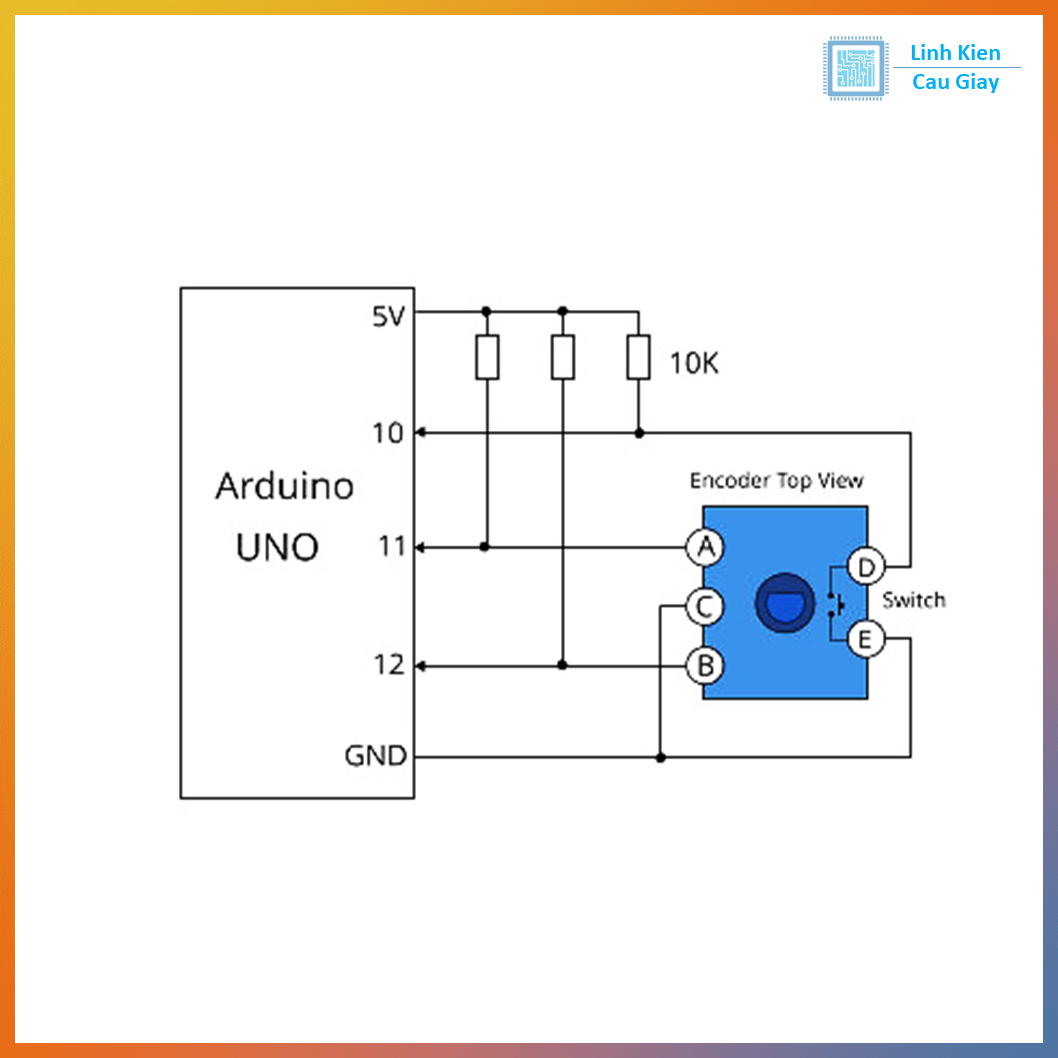

Cách nối phổ biến với vi điều khiển:

• C (GND) → nối GND.

• A, B → nối vào 2 chân digital có hỗ trợ ngắt / interrupt (ví dụ D2, D3 của Arduino UNO), kéo lên VCC bằng điện trở 10k hoặc sử dụng INPUT_PULLUP.

• SW1 – SW2 → dùng như nút nhấn thường, 1 chân vào GND, 1 chân vào chân digital có kéo lên VCC.

Thông số kĩ thuật

• Loại: Incremental Rotary Encoder EC11

• Số xung mỗi vòng: thường 20 bước / 24 bước (tùy lô – tham khảo trên thân sản phẩm)

• Kiểu trục: trục tròn/ vuông, có ren bắt panel, chiều dài trục ~15–20mm

• Số chân: 5 chân (A, B, C, SW1, SW2)

• Điện áp làm việc: 3.3V – 5V (phù hợp với đa số vi điều khiển)

• Kiểu lắp: hàn PCB xuyên lỗ (DIP) + bắt panel bằng đai ốc

Hướng dẫn sử dụng

• Bước 1: Lắp encoder lên PCB, bắt chặt bằng đai ốc nếu gắn trên vỏ hộp/panel.

• Bước 2: Nối C → GND, A và B → chân digital của vi điều khiển (nên dùng INPUT_PULLUP).

• Bước 3: Nối SW1–SW2 như một nút nhấn thường (1 chân GND, 1 chân vào digital + PULLUP).

• Bước 4: Trong chương trình (Arduino/STM32…), đọc trạng thái A, B để xác định hướng xoay:

  • Xoay theo chiều kim đồng hồ → tăng giá trị.

  • Xoay ngược chiều kim đồng hồ → giảm giá trị.

• Bước 5: Dùng nút nhấn trên trục để thực hiện lệnh “OK / Enter / Chọn menu”.

• Lưu ý: nên lọc nhiễu (debounce) bằng phần mềm hoặc RC nhỏ để tín hiệu ổn định hơn.

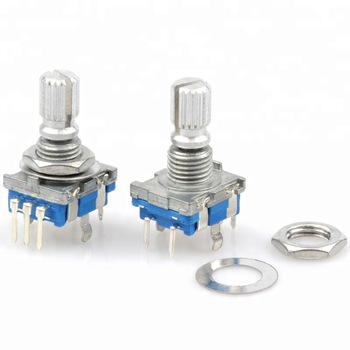

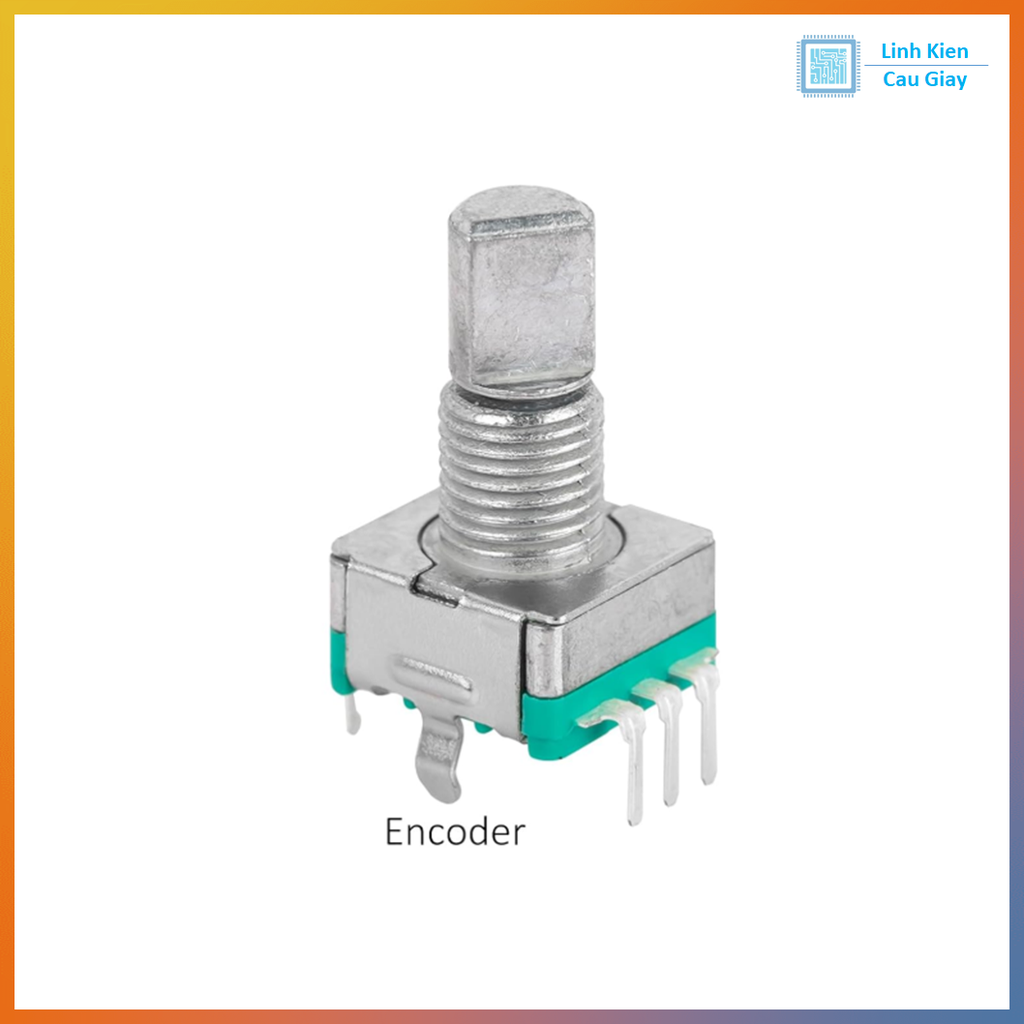

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
