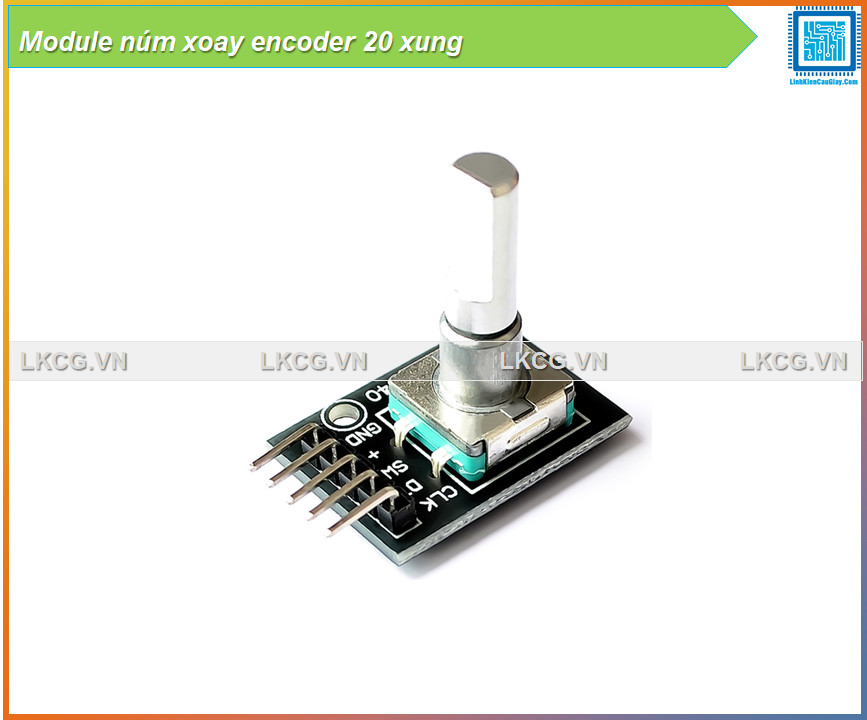

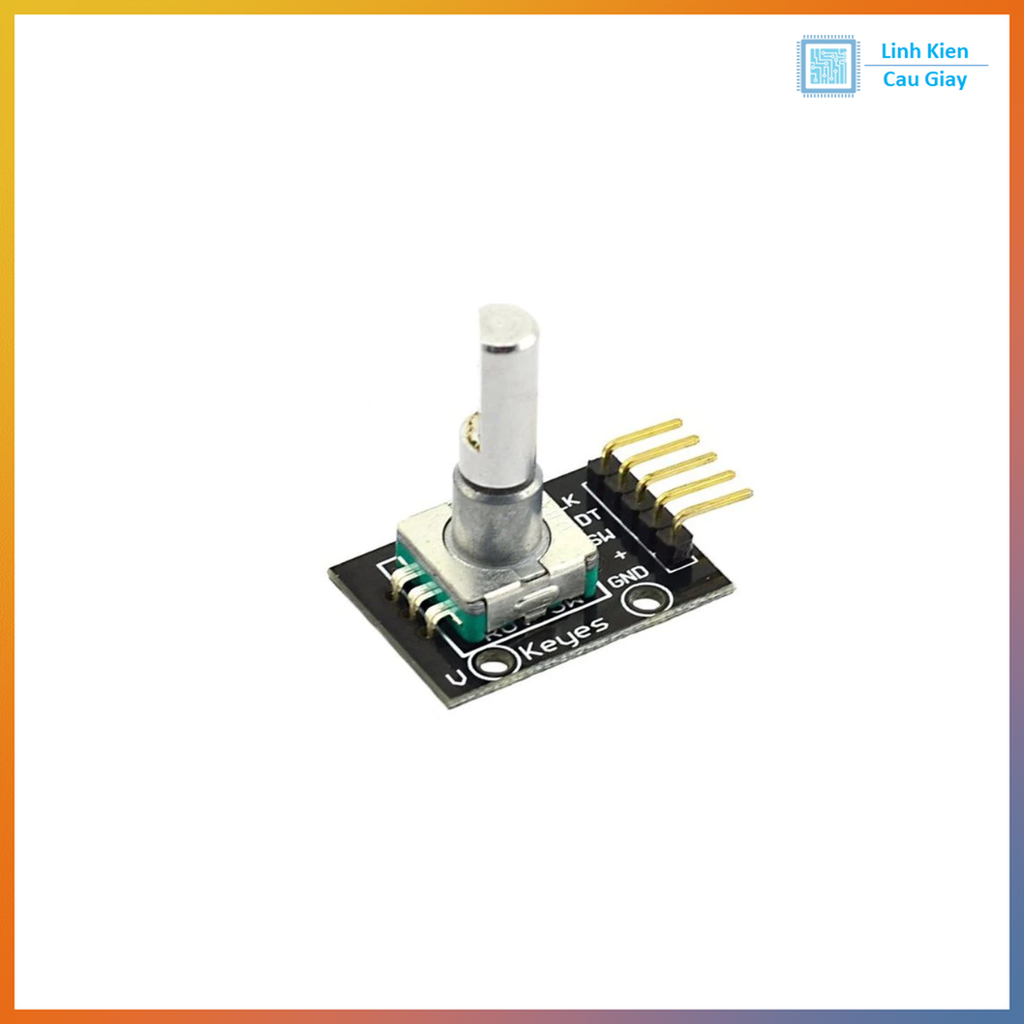

Module núm xoay encoder 20 xung
(Mã SP:CG000279)
Thương hiệu: Chưa cập nhật
13.000₫
Module Núm Xoay Encoder 20 Xung – Rotary Encoder Kèm Nút Nhấn
Mô tả sản phẩm
Module núm xoay encoder 20 xung là loại rotary encoder dạng cơ có độ phân giải 20 xung/vòng, tích hợp nút nhấn khi ấn xuống. Sản phẩm dùng để nhập giá trị, điều chỉnh thông số, chọn menu trong các dự án Arduino, STM32, Raspberry Pi, máy CNC, máy in 3D, và thiết bị điều khiển tự chế.
Khác với biến trở, encoder có thể xoay vô hạn theo cả hai chiều mà không bị giới hạn góc, đồng thời xuất tín hiệu xung A/B dạng quadrature để vi điều khiển xác định chiều quay và số bước.
Ứng dụng
-
Điều chỉnh thông số trên màn hình LCD/OLED
-
Điều khiển menu cho máy in 3D, CNC, thiết bị đo lường
-
Chọn chế độ vận hành trong máy công nghiệp, máy gia dụng thông minh
-
Tích hợp vào bộ điều khiển âm lượng, mixer audio
-
Học tập về tín hiệu quadrature encoder và xử lý bằng Arduino
Sơ đồ chân
Chân |
Ký hiệu |
Mô tả |
---|---|---|
CLK |
Kênh A – xung tín hiệu thứ nhất |
|
DT |
Kênh B – xung tín hiệu thứ hai |
|
SW |
Nút nhấn (nhấn trục encoder) |
|
+ |
VCC (3.3V – 5V) |
|
GND |
Mass (0V) |
|

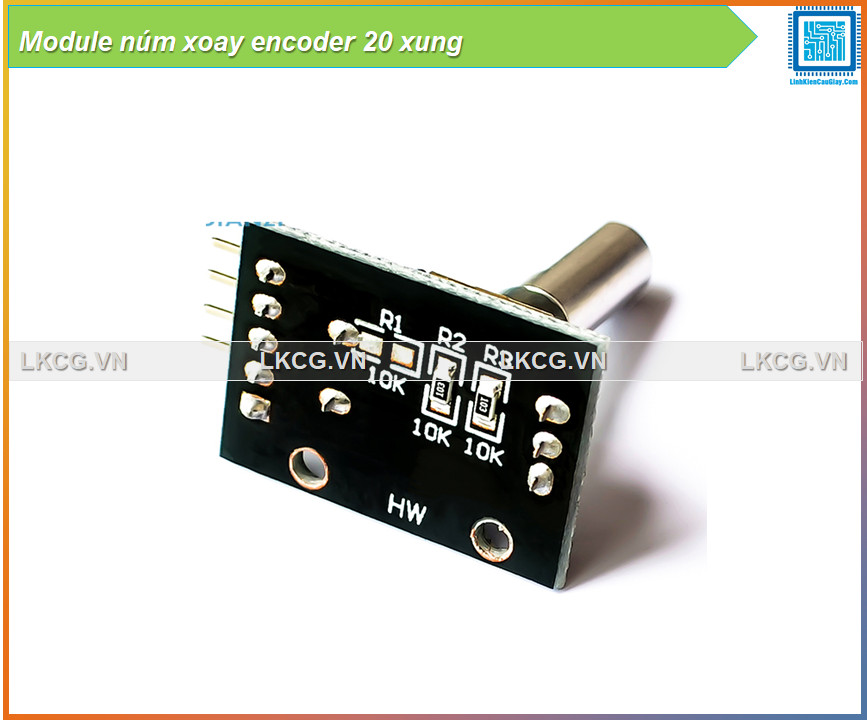

Sử dụng pull-up resistor (hoặc INPUT_PULLUP trên Arduino) để đọc tín hiệu chính xác.
Thông số kĩ thuật
Thông số |
Giá trị |
---|---|
Loại encoder |
Cơ học (Mechanical Rotary Encoder) |
Độ phân giải |
20 xung / vòng |
Điện áp hoạt động |
3.3V – 5V DC |
Tín hiệu đầu ra |
Digital (Quadrature A/B) |
Tuổi thọ |
≥ 30.000 chu kỳ xoay |
Tích hợp |
Nút nhấn (push button) |

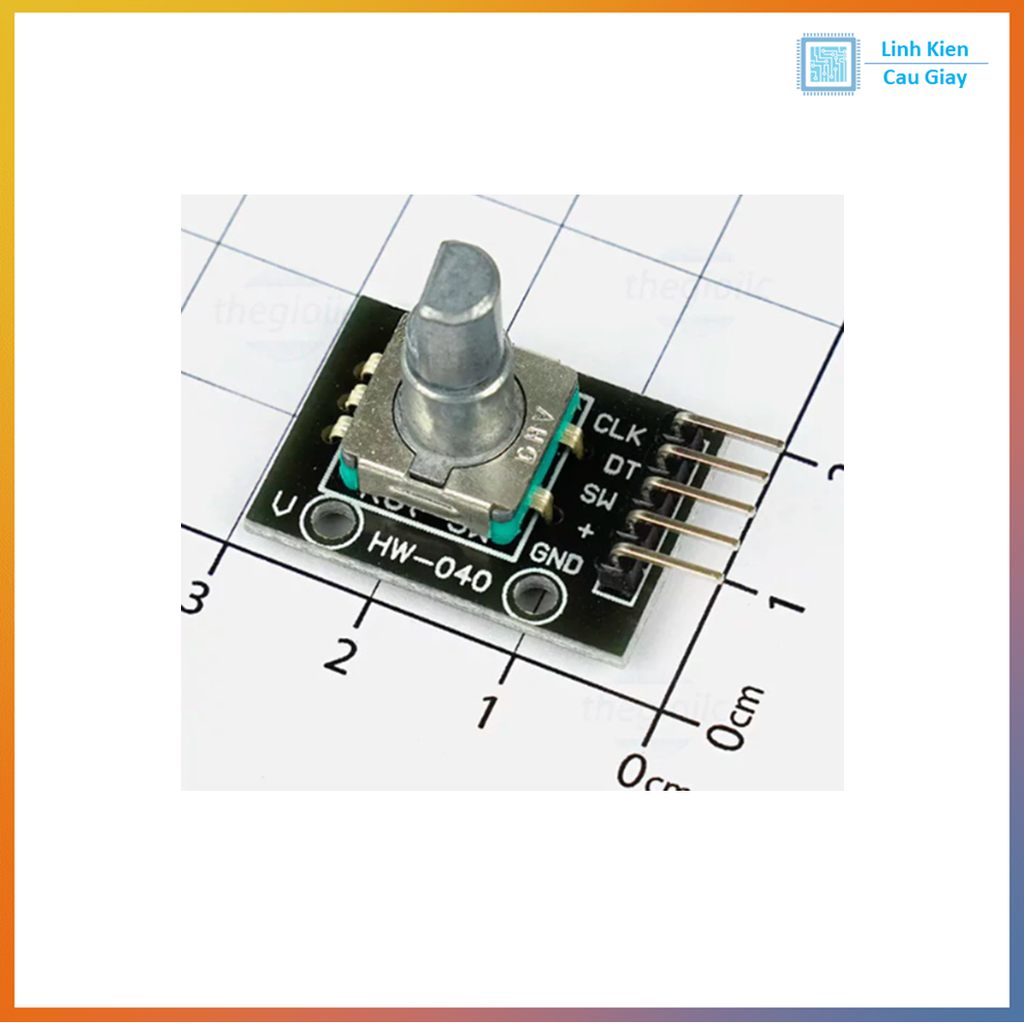

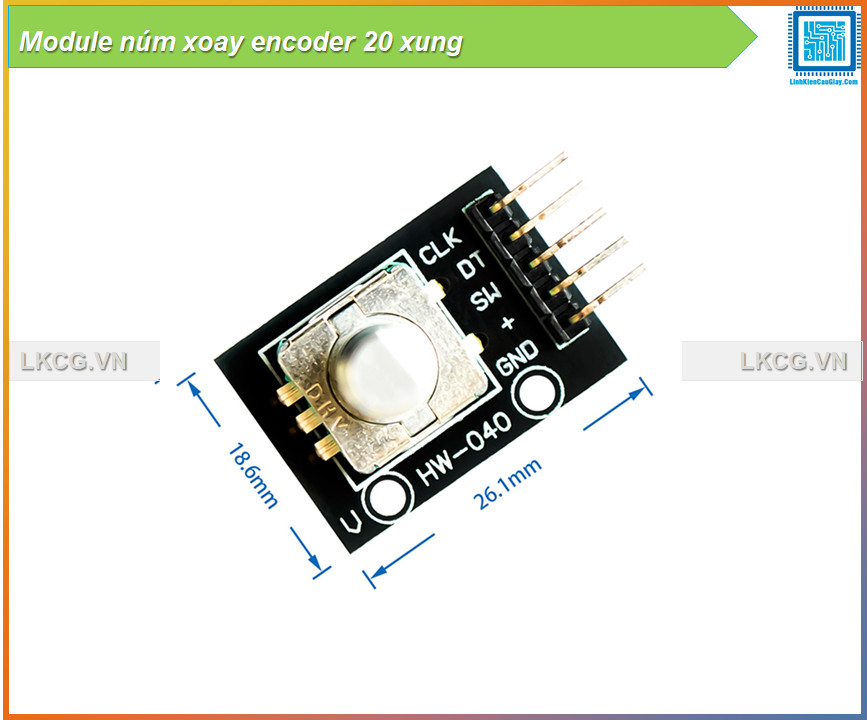

Kích thước PCB |
~18mm x 25mm |
Kiểu trục |
Trục tròn có rãnh, dễ gắn núm vặn |
Hướng dẫn sử dụng
Hướng Dẫn Sử Dụng Với Arduino
Encoder |
Arduino |
---|---|
CLK |
D2 |
DT |
D3 |
SW |
D4 |
+ |
5V |
GND |
GND |
📘 Code mẫu:
#define CLK 2
#define DT 3
#define SW 4
int counter = 0;
int lastStateCLK;
bool currentDir;
void setup() {
pinMode(CLK, INPUT);
pinMode(DT, INPUT);
pinMode(SW, INPUT_PULLUP);
lastStateCLK = digitalRead(CLK);
Serial.begin(9600);
}
void loop() {
int currentStateCLK = digitalRead(CLK);
if (currentStateCLK != lastStateCLK && currentStateCLK == 1) {
if (digitalRead(DT) != currentStateCLK) {
counter++;
currentDir = true;
} else {
counter--;
currentDir = false;
}
Serial.print("Direction: ");
Serial.print(currentDir ? "CW" : "CCW");
Serial.print(" | Counter: ");
Serial.println(counter);
}
lastStateCLK = currentStateCLK;
if (digitalRead(SW) == LOW) {
Serial.println("Button pressed");
delay(200);
}
}

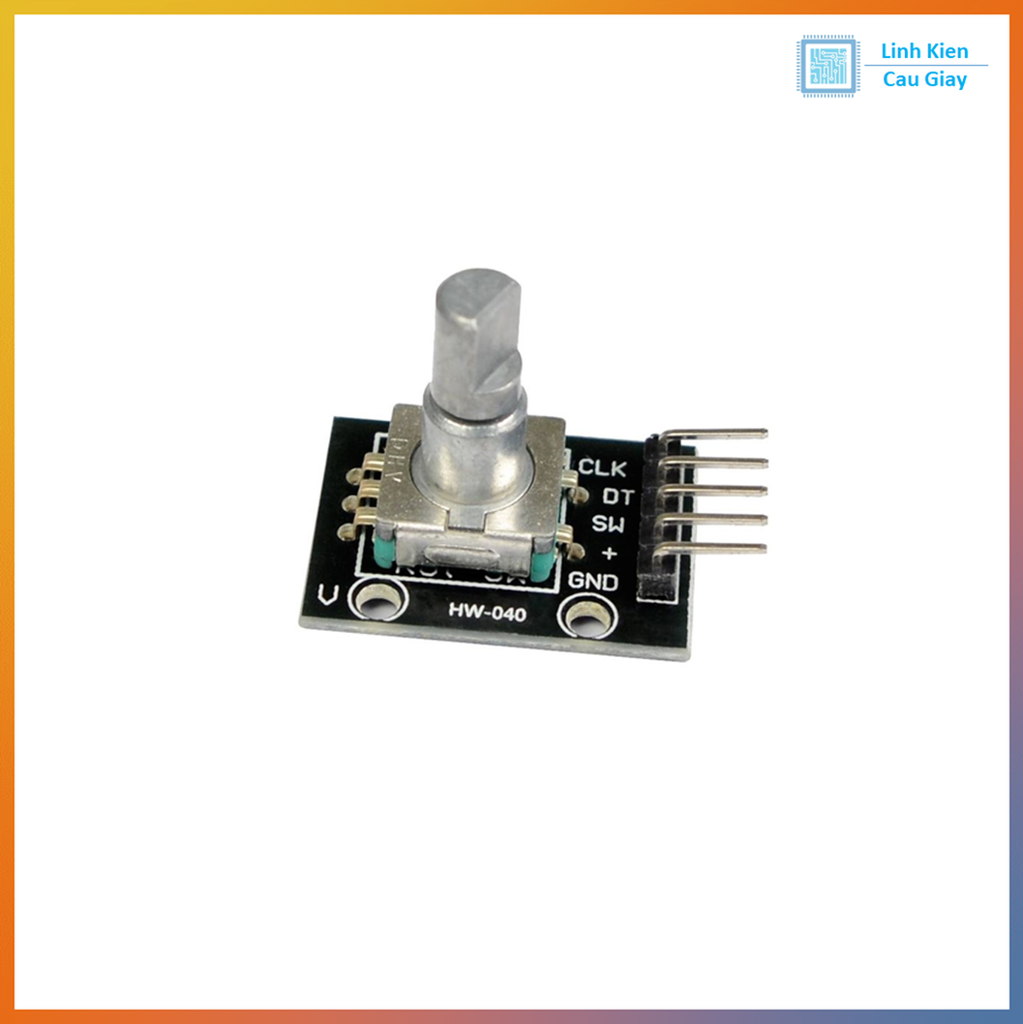

Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
