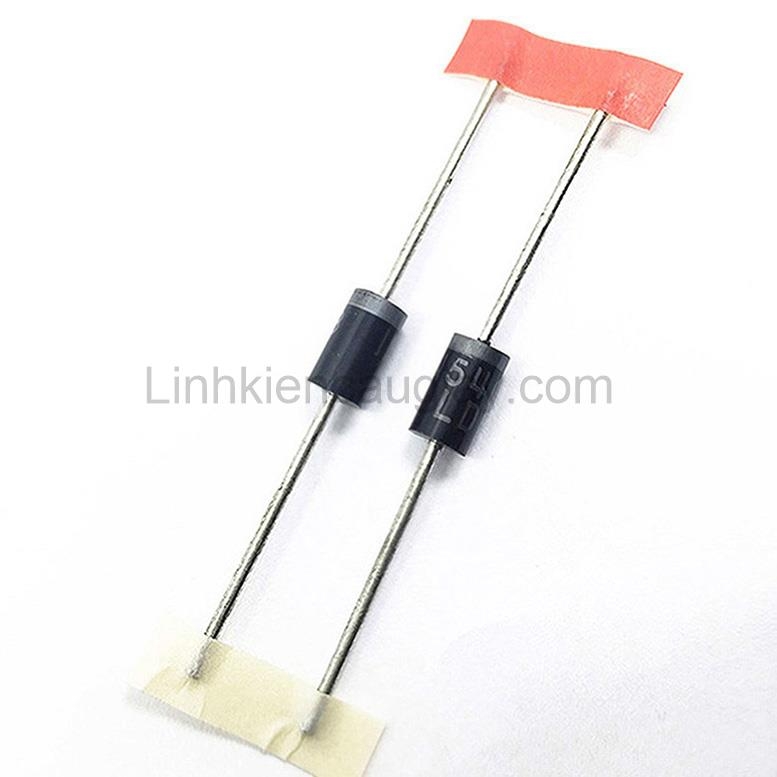

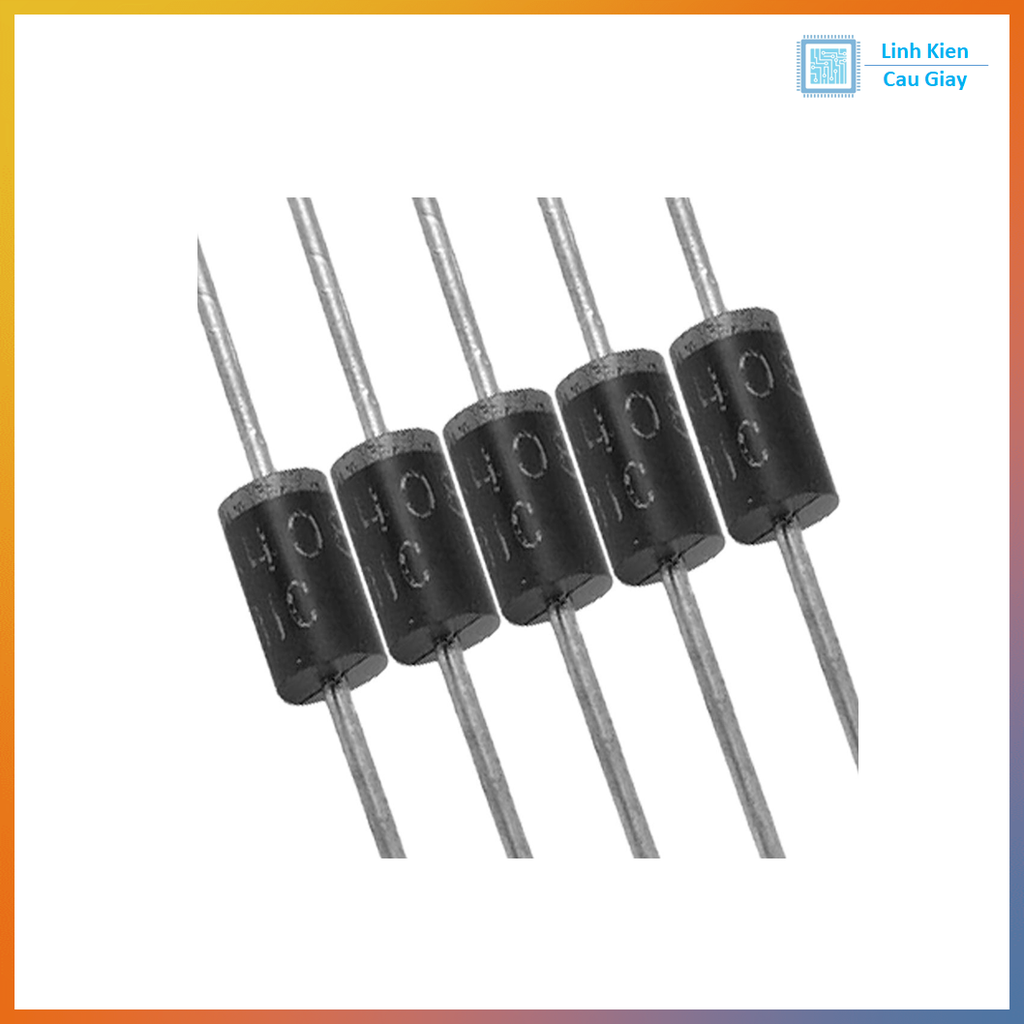

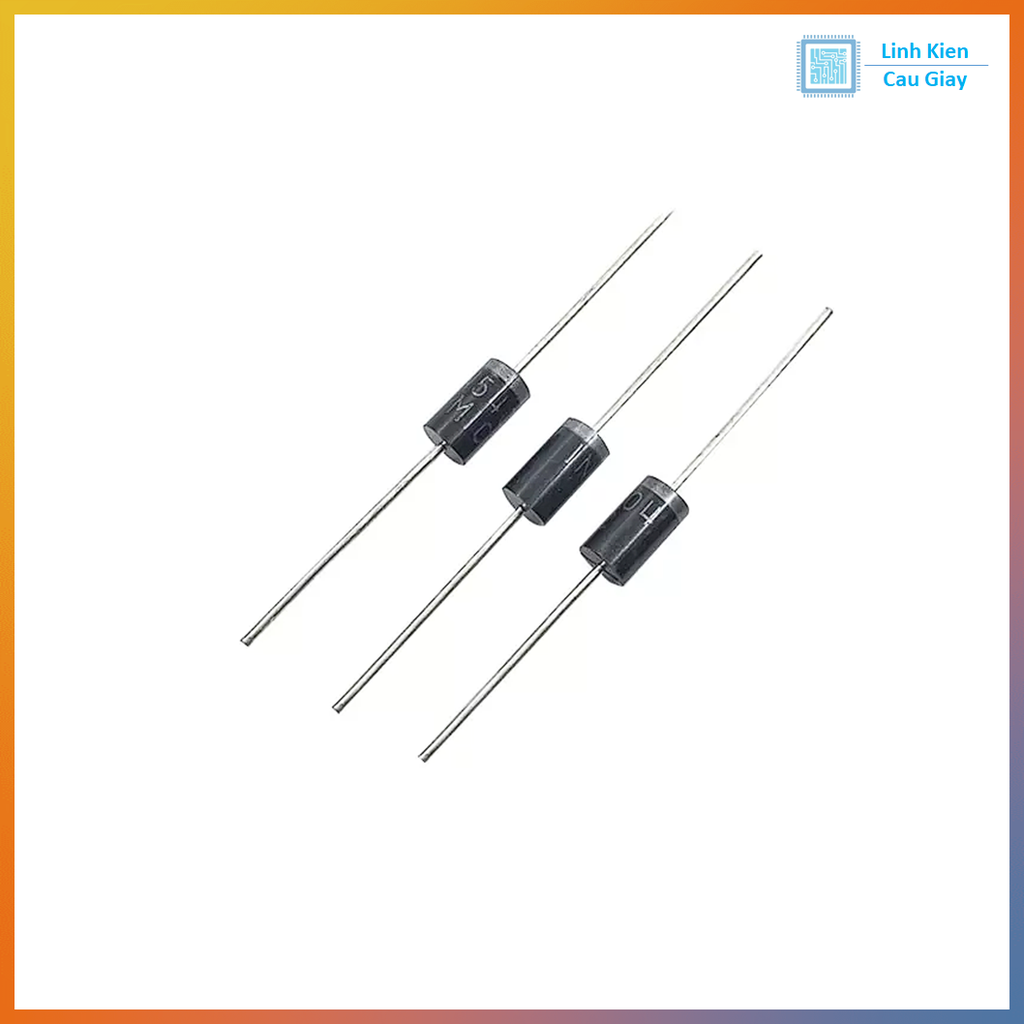

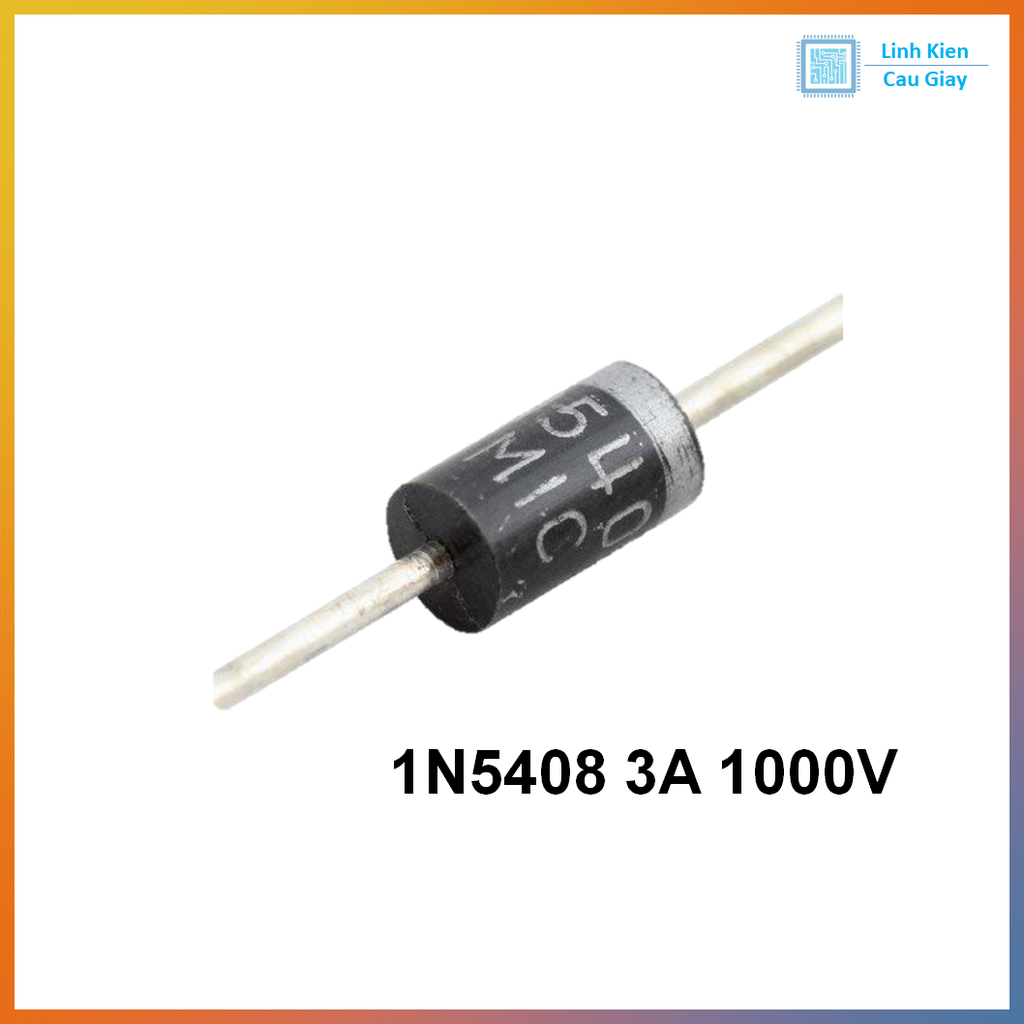

Diode chỉnh lưu 1N5408 3A 1000V DIP DO-210AD
Mô tả sản phẩm
Diode chỉnh lưu 1N5408 là loại diode công suất chuyên dùng trong các mạch nguồn, có khả năng chịu dòng tới 3A, điện áp ngược tối đa 1000V, phù hợp cho nhiều ứng dụng dân dụng và công nghiệp nhỏ.
Dạng vỏ DIP DO-210AD cắm xuyên lỗ, chân dài, dễ uốn, dễ hàn trên PCB hoặc hàn dây trực tiếp.
Thích hợp dùng làm diode chỉnh lưu cầu, diode bảo vệ ngược cực, diode dập xung trong mạch nguồn biến áp, mạch điều khiển, mạch công suất vừa.
Làm diode chỉnh lưu trong mạch nguồn AC → DC (biến áp xuống rồi chỉnh lưu).
Lắp cầu diode công suất (4 x 1N5408) cho mạch nguồn dòng cao hơn 1A.
Dùng làm diode bảo vệ ngược cực cho mạch điều khiển, module, board nguồn.
Dập xung ngược trên rơ-le, cuộn coil, motor DC, solenoid.
Phù hợp cho đồ án sinh viên, dự án STEM, sửa chữa đồ điện tử, DIY mạch nguồn.
Diode có 2 cực: Anode (A) và Cathode (K).
Đầu có vòng sơn màu (trắng/bạc) là Cathode (K – cực âm).
Khi dùng chỉnh lưu hoặc bảo vệ:
Anode nối phía nguồn / AC / tải đầu vào.
Cathode ra phía tải DC hoặc nối về cực dương (tùy kiểu mắc).

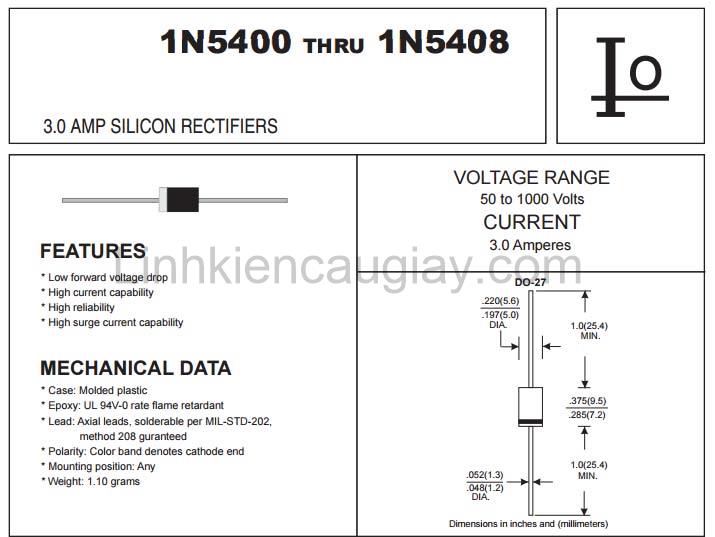

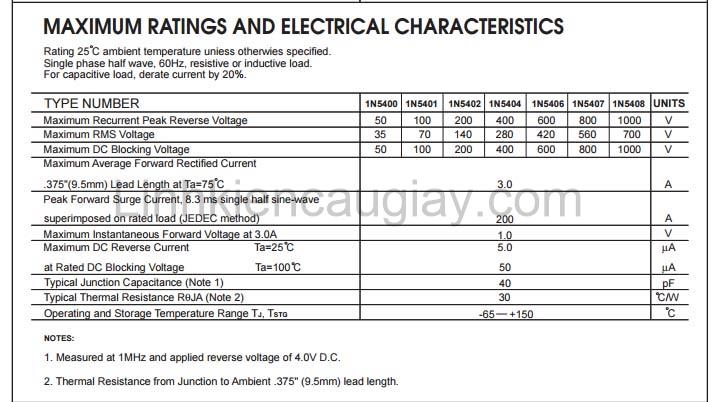

Mã: 1N5408
Dòng chỉnh lưu tối đa: 3A
Điện áp ngược tối đa (VRRM): 1000V
Điện áp rơi thuận (VF): khoảng 0,9 – 1,1V @ 3A
Kiểu vỏ: DIP DO-210AD, cắm xuyên lỗ (THT)
Nhiệt độ làm việc: khoảng –55°C → +150°C
Hướng dẫn sử dụng
Luôn xác định đúng đầu có vòng sơn là Cathode (K) trước khi hàn.
Với mạch nguồn: có thể dùng 4 diode 1N5408 mắc cầu để tạo nguồn DC dòng lớn hơn.
Với tải cuộn dây: mắc song song ngược với tải để dập xung ngược khi ngắt dòng.
Không nên dùng vượt quá dòng 3A liên tục, nên thiết kế dư dòng, tản nhiệt tốt để tăng độ bền.
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
