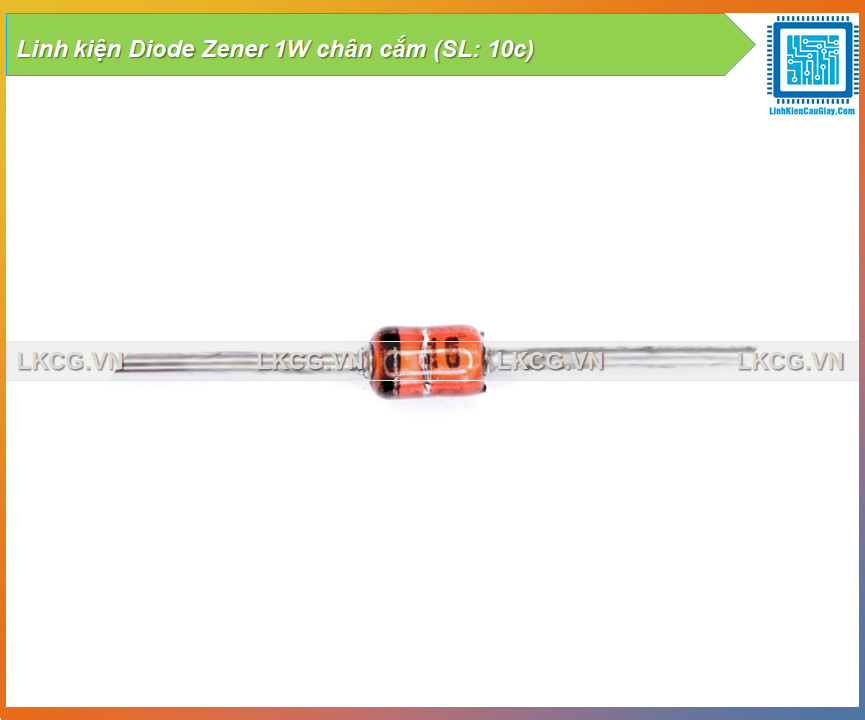

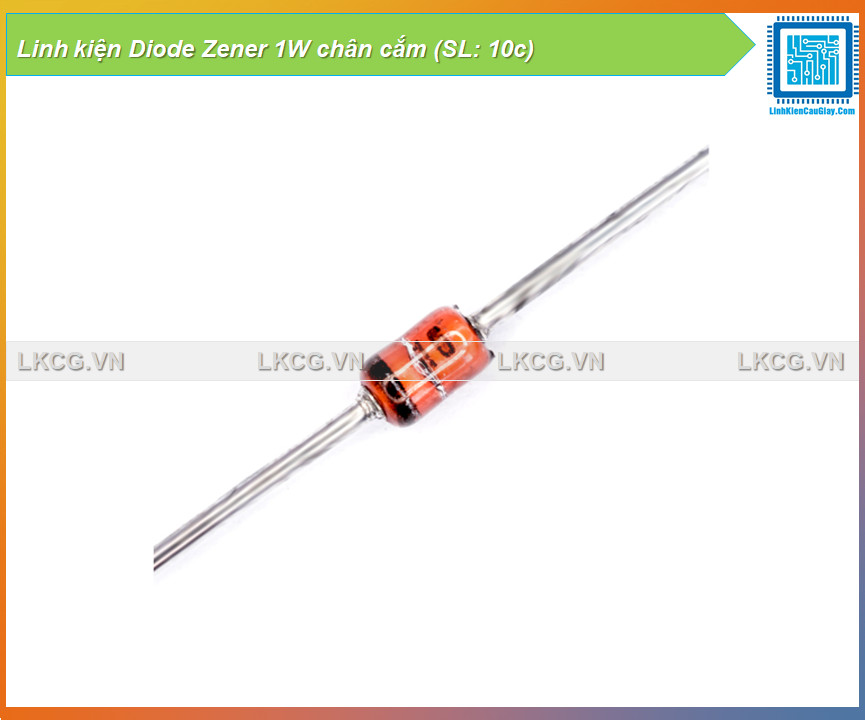

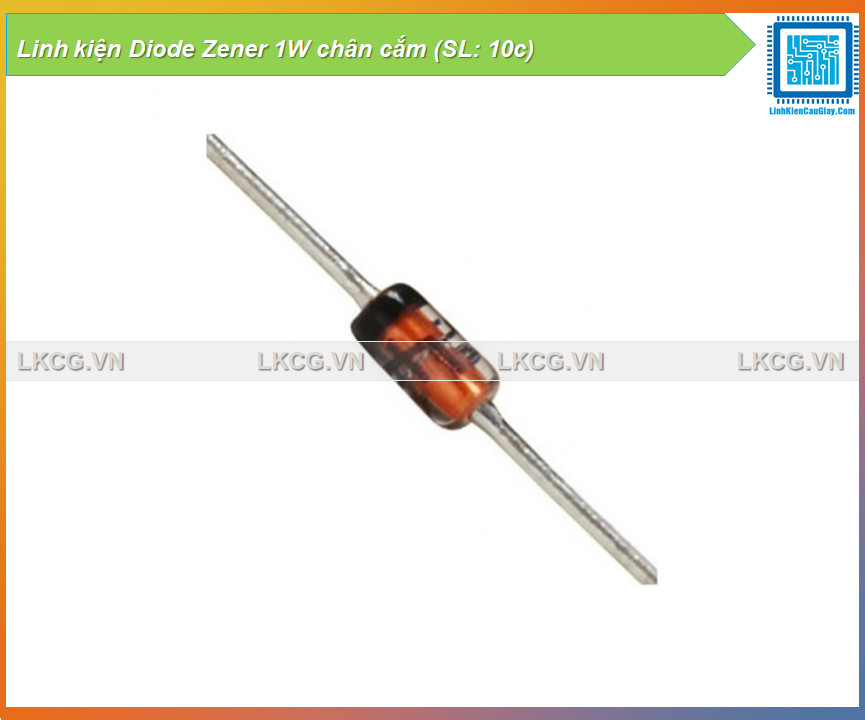

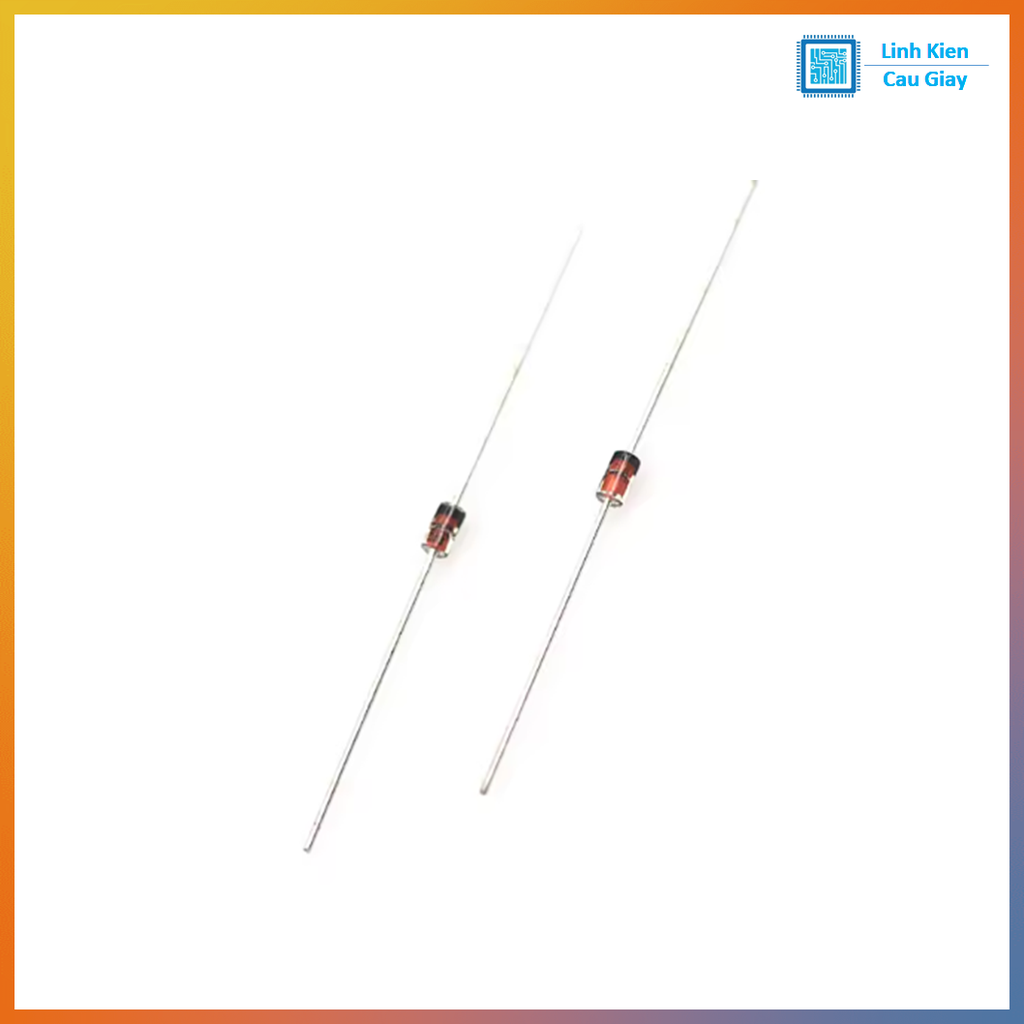

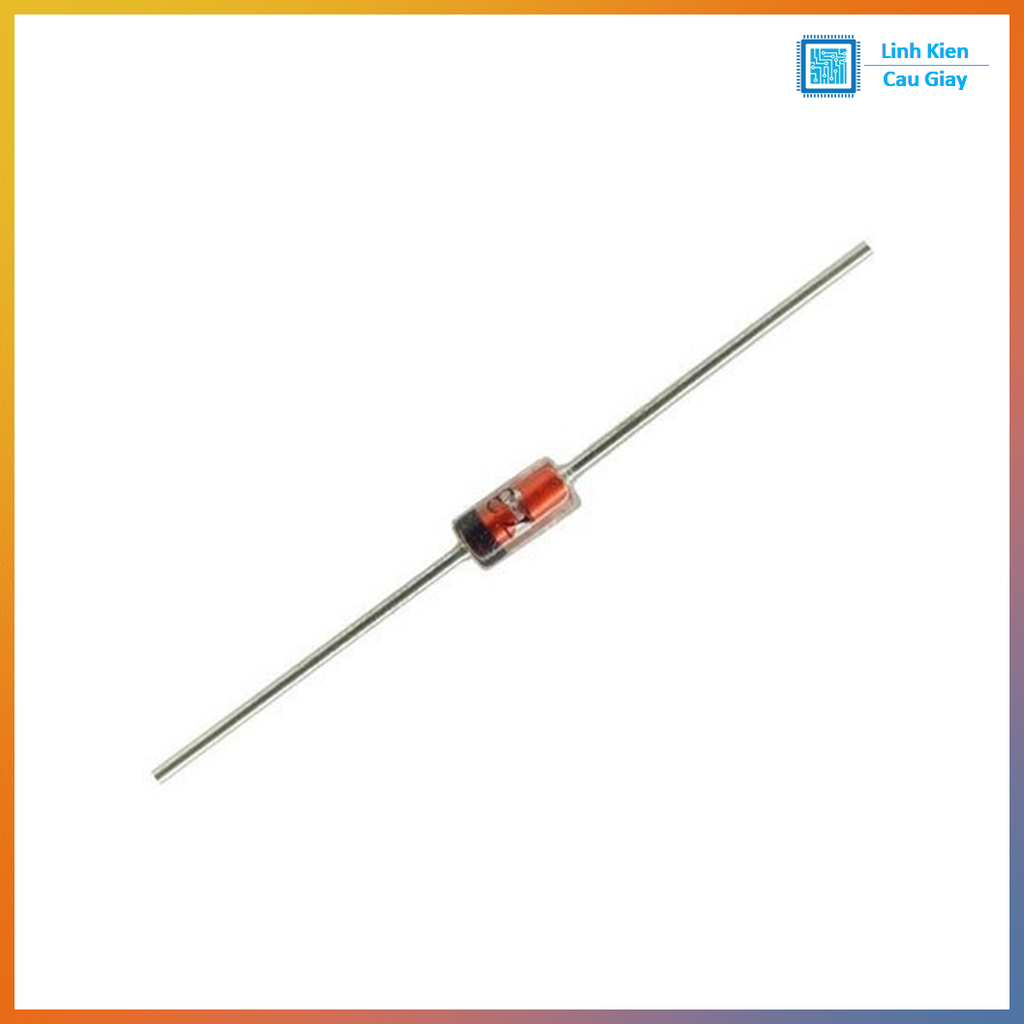

Linh kiện Diode Zener 1W chân cắm (SL: 10c)

Mô tả sản phẩm

Diode Zener (Zener diode) còn gọi là diode ổn áp, là một loại điốt bán dẫn làm việc ở chế độ phân cực ngược trên vùng điện áp đánh thủng (breakdown). Điện áp này còn gọi là điện áp Zener hay thác lở (avalanche). Khi đó giá trị điện áp ít thay đổi. Nó được chế tạo sao cho khi phân cực ngược thì điốt Zener sẽ ghim một mức điện áp gần cố định bằng giá trị ghi trên diode, làm ổn áp cho mạch điện.

DATASHEET:

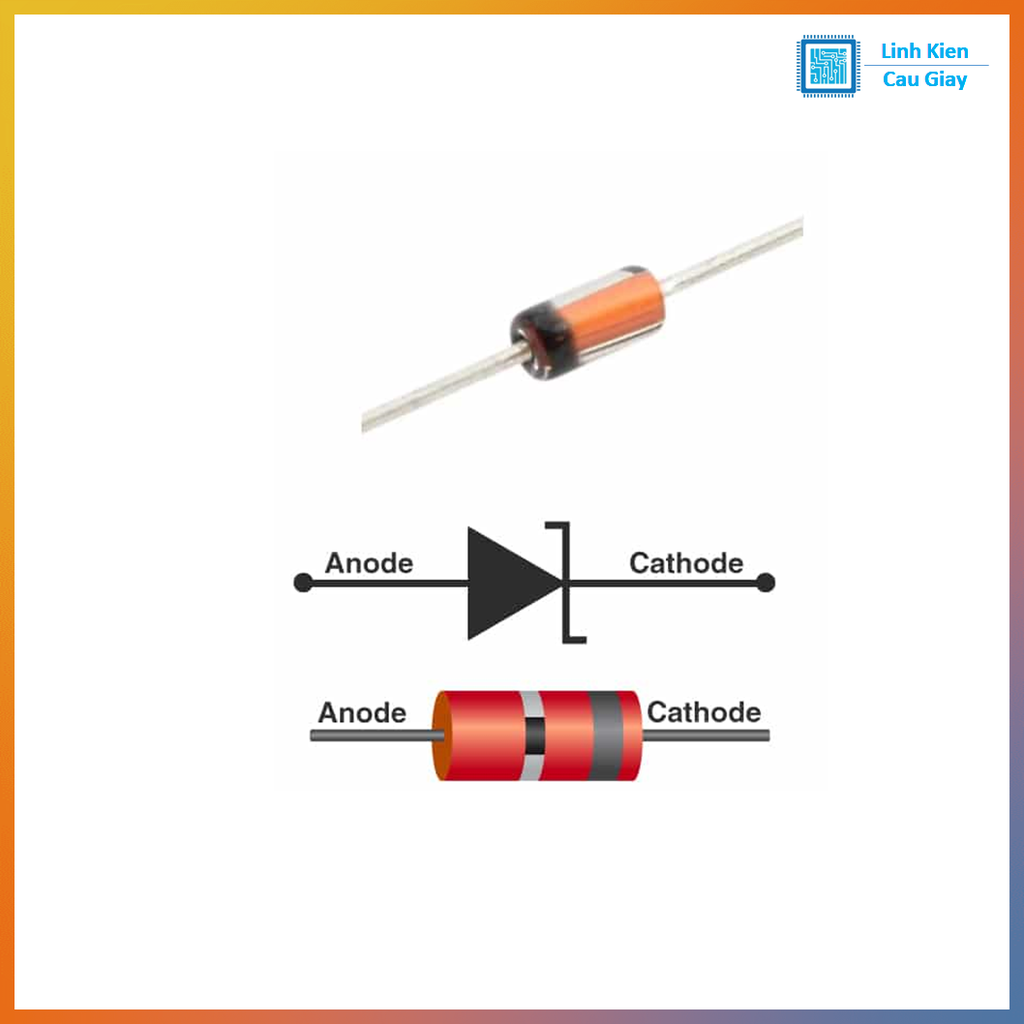

Dòng điốt này có hai lớp bán dẫn P – N ghép với nhau, Diode Zener được ứng dụng trong chế độ phân cực ngược. Khi phân cực thuận Diode zener như
diode thường nhưng khi phân cực ngược Diode zener sẽ gim lại một mức điện áp cố định bằng giá trị ghi trên diode.

Thông số kĩ thuật

Điốt Zener khác nhau về thông số kỹ thuật như điện áp, tản điện, dòng ngược tối đa và hình dáng. Một số thông số kỹ thuật thường được sử dụng bao gồm:

Điện áp Vz: Điện áp Zener dùng để chỉ điện áp sự cố đảo ngược 2.4 V đến khoảng 200 V; có thể lên tới 1 kV trong khi mức tối đa cho thiết bị gắn trên bề mặt (SMD) là khoảng 47 V).
Dòng điện (tối đa): Dòng điện tối đa ở điện áp Zener định mức Vz từ 200 uA đến 200 A).
Dòng điện (tối thiểu): Dòng điện tối thiểu cần thiết để diode phá vỡ 5 mA và 10 mA.
Đánh giá công suất: Công suất tối đa của diode Zener được tính theo công thức lấy điện áp x dòng điện. Công suất diode zener thường có giá trị tiêu biểu là 400 mW, 500 mW, 1 W và 5 W; đối với bề mặt được gắn, 200 mW, 350 mW, 500 mW và 1 W là điển hình.
Dung sai điện áp: Thông thường ± 5%.
Ổn định nhiệt độ: Điốt khoảng 5 V có độ ổn định tốt nhất.
Hình dáng: Thiết bị có chì và giá treo bề mặt là thiết bị riêng biệt hoặc trong các mạch tích hợp.
Điện trở Zener (Rz): Diode thể hiện một số điện trở như hiển nhiên từ các đặc tính IV.

Hình ảnh - Hướng dẫn sử dụng
