Diode 1N4148 (Gói 10 cái) – Diode tín hiệu chuyển mạch nhanh chân cắm DO-35

Mô tả sản phẩm

1N4148 là diode tín hiệu chuyển mạch nhanh cực kỳ phổ biến trong điện tử. Diode có tốc độ đáp ứng nhanh, phù hợp cho các mạch xung – logic – bảo vệ tín hiệu, chỉnh lưu tín hiệu nhỏ, chống hồi tiếp, kẹp xung, chống ngược cực… Sản phẩm đóng gói 10 cái, có cả loại chân cắm (DO-35) và chân dán (SMD) để bạn lựa chọn theo nhu cầu lắp ráp.

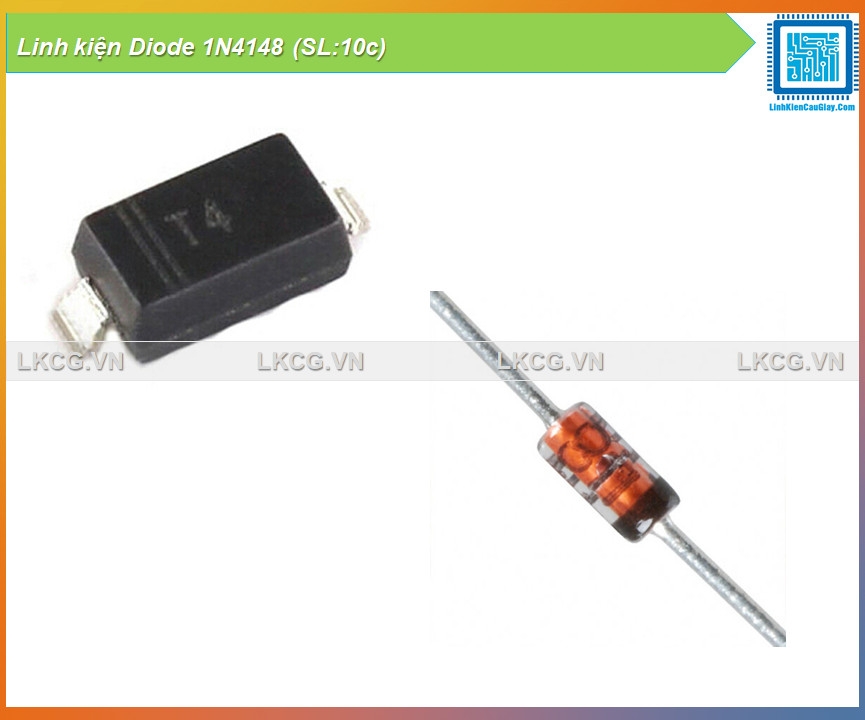

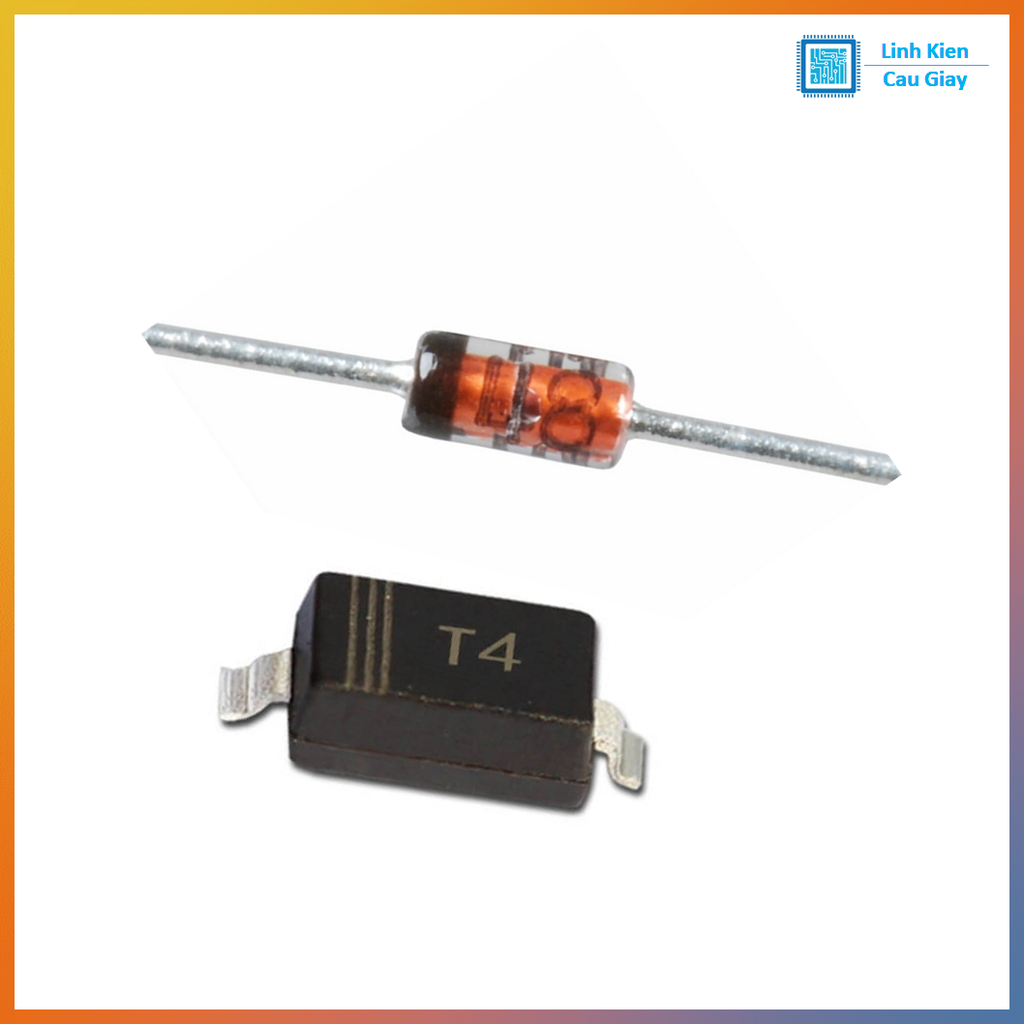

Phân loại

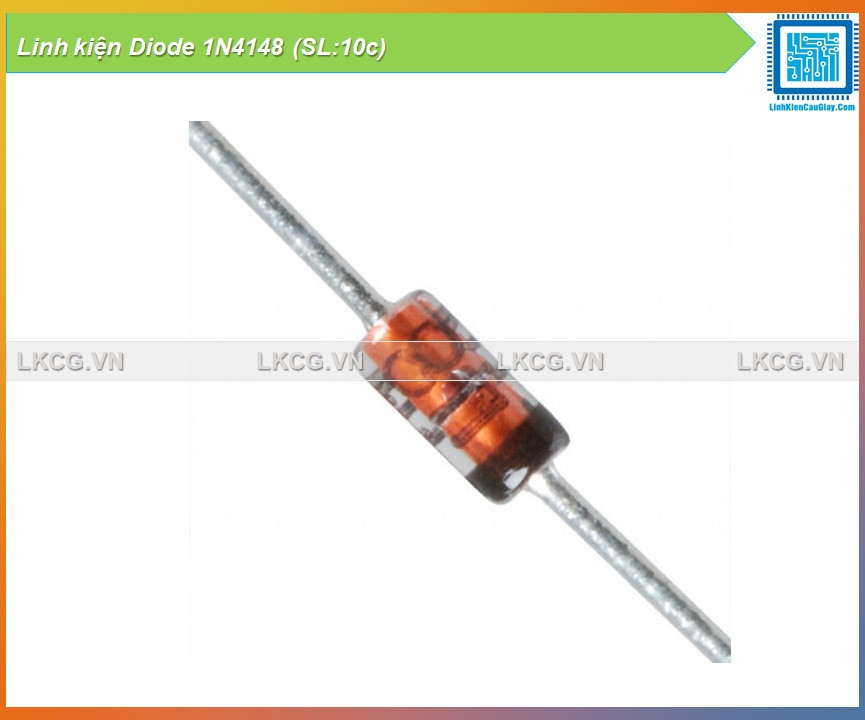

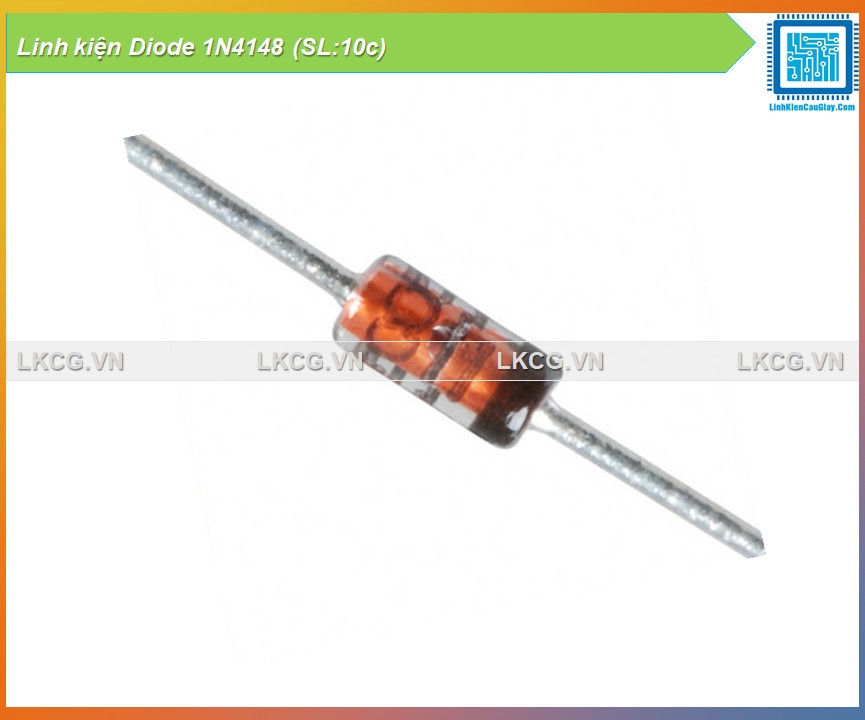

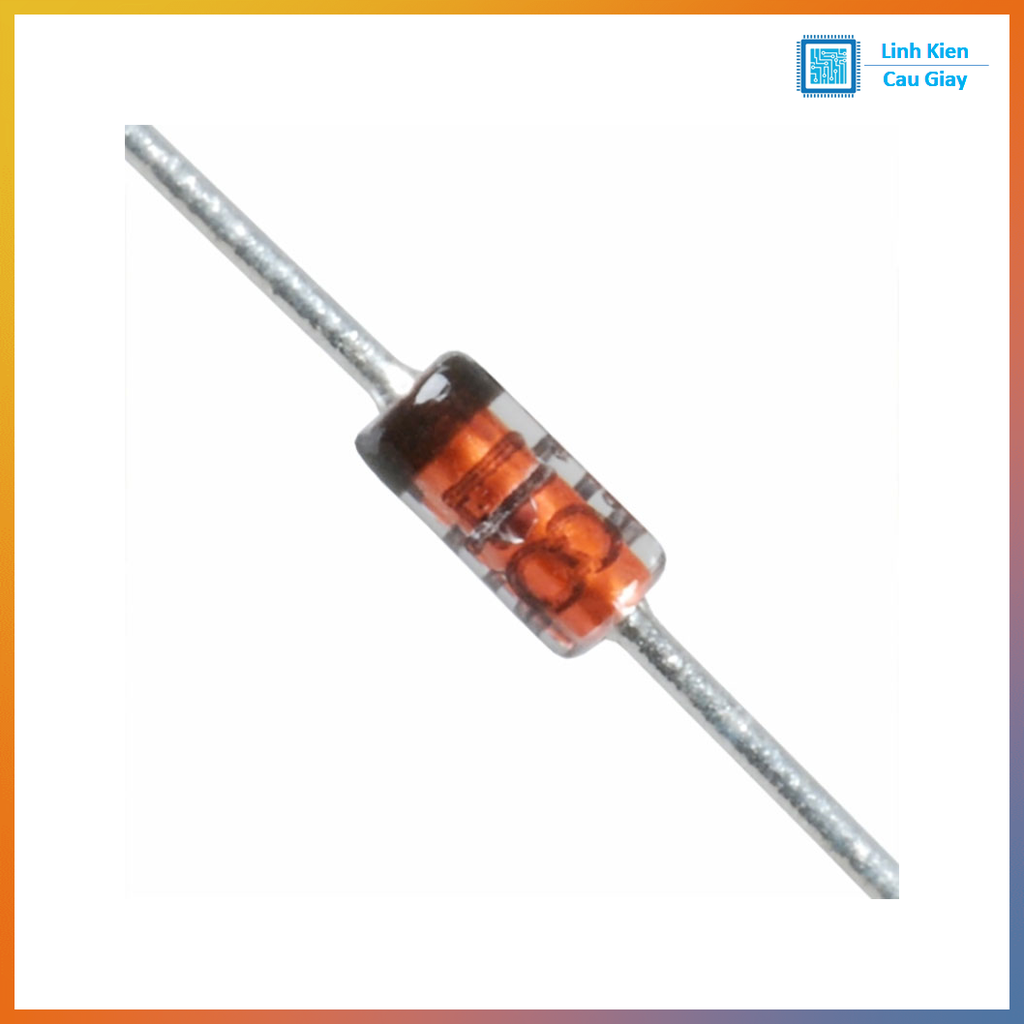

Chân cắm (Through-hole) DO-35: dễ hàn, dễ sửa, dùng breadboard

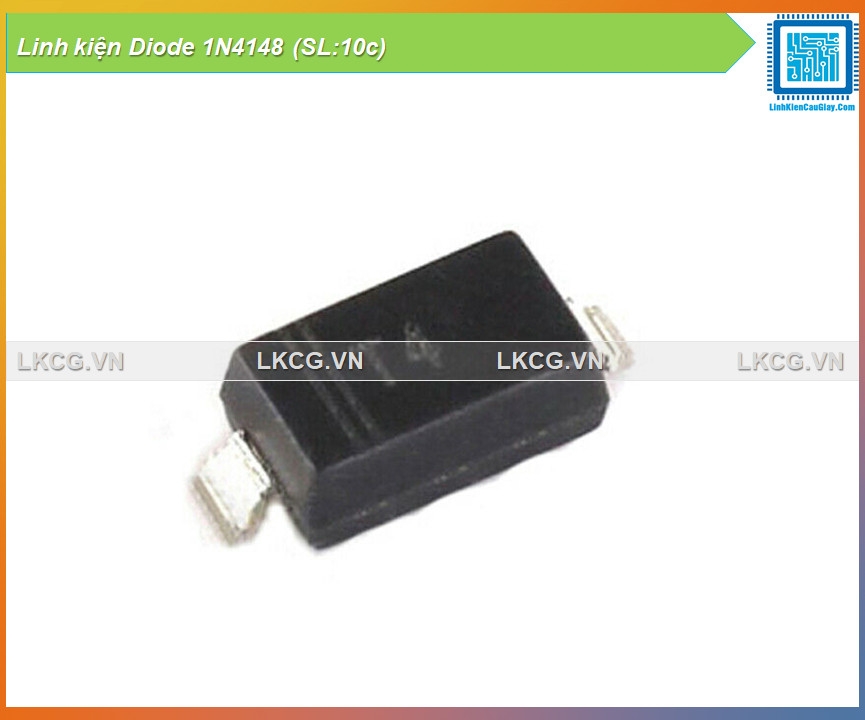

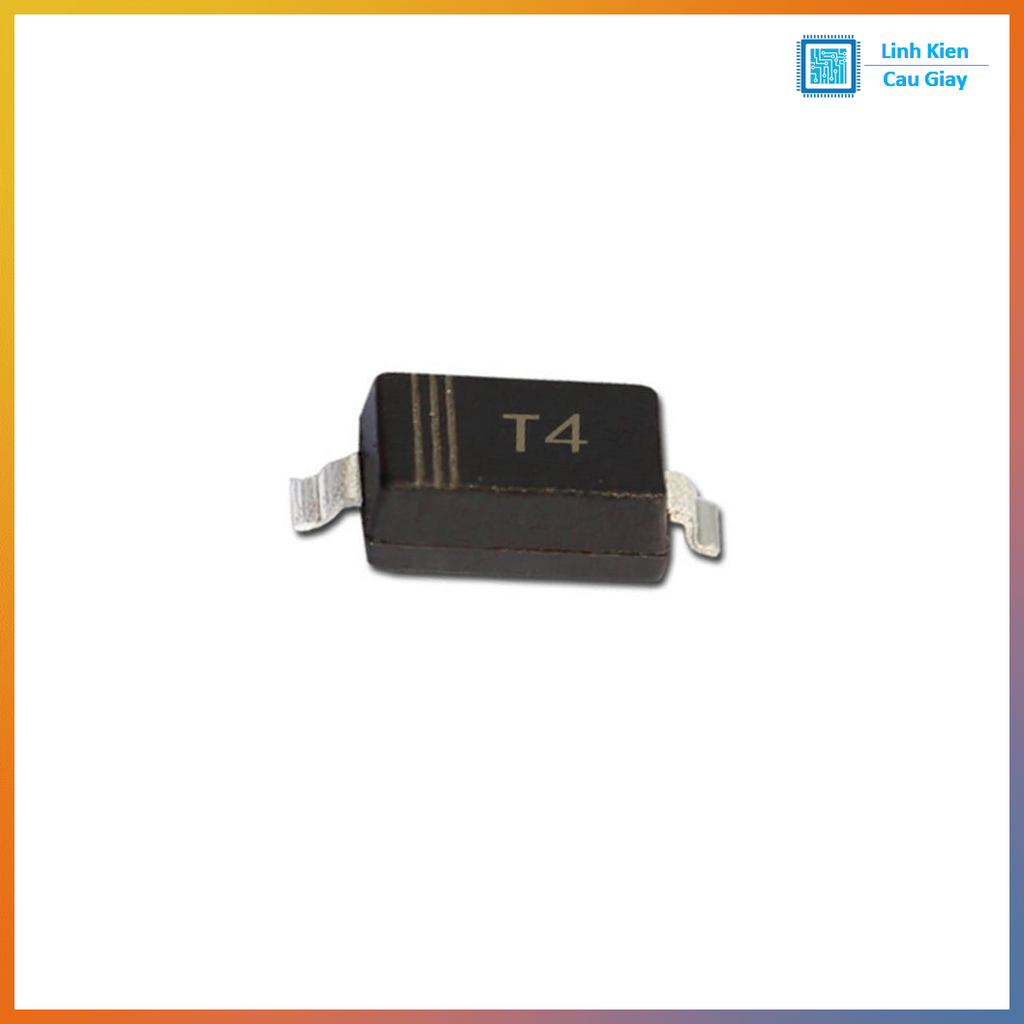

Chân dán (SMD): gọn, phù hợp PCB SMD (thường là biến thể tương đương như 1N4148W/1N4148WS tùy size)

Ứng dụng

Diode bảo vệ ngõ vào MCU/IC (kẹp xung, chống ngược cực tín hiệu)
Chống hồi tiếp, tách tín hiệu trong mạch số và mạch analog nhỏ
Mạch tạo xung, mạch dao động, mạch so sánh, mạch chỉnh lưu tín hiệu nhỏ
Diode flyback cho tải cuộn nhỏ (relay mini) – nếu dòng lớn nên dùng diode công suất phù hợp hơn
Ứng dụng DIY: Arduino/ESP32, mạch prototyping, mạch điều khiển

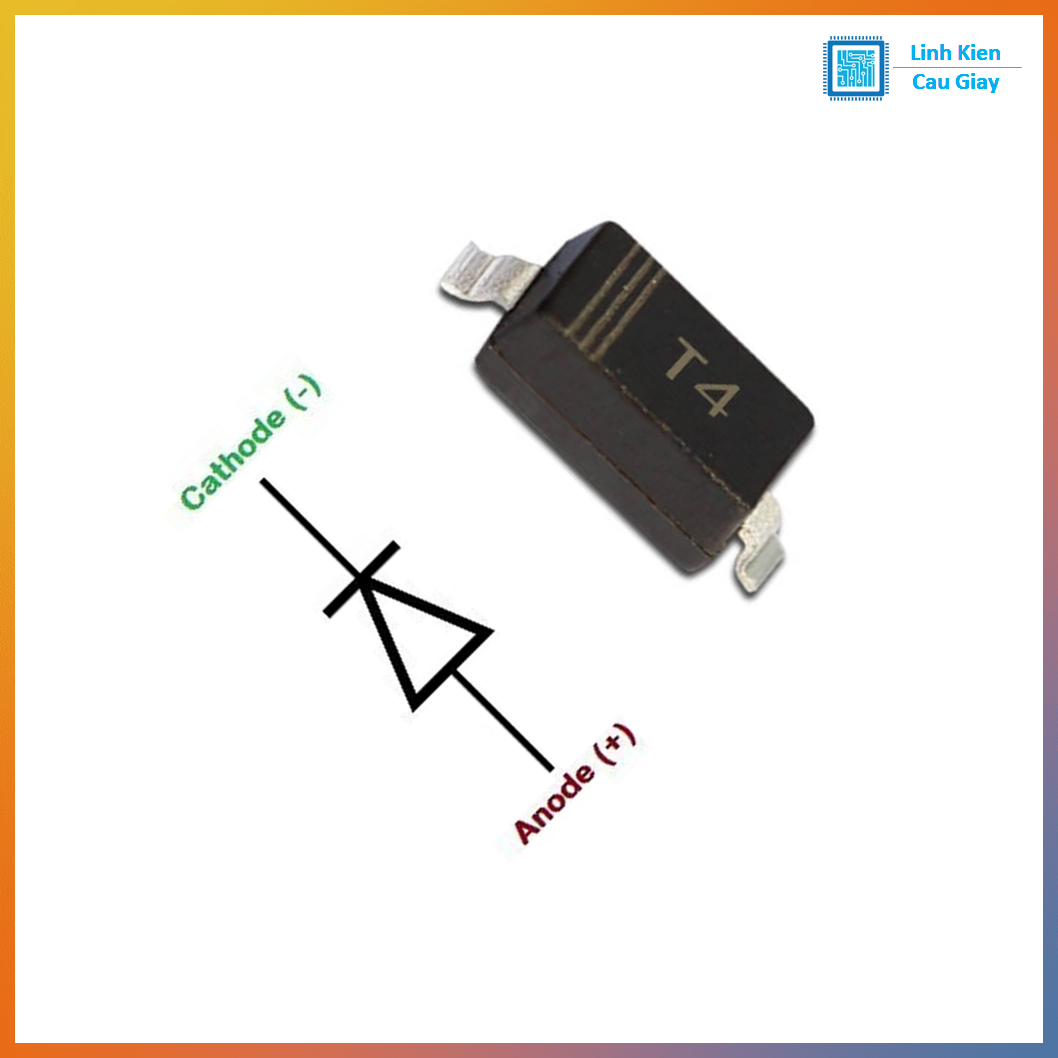

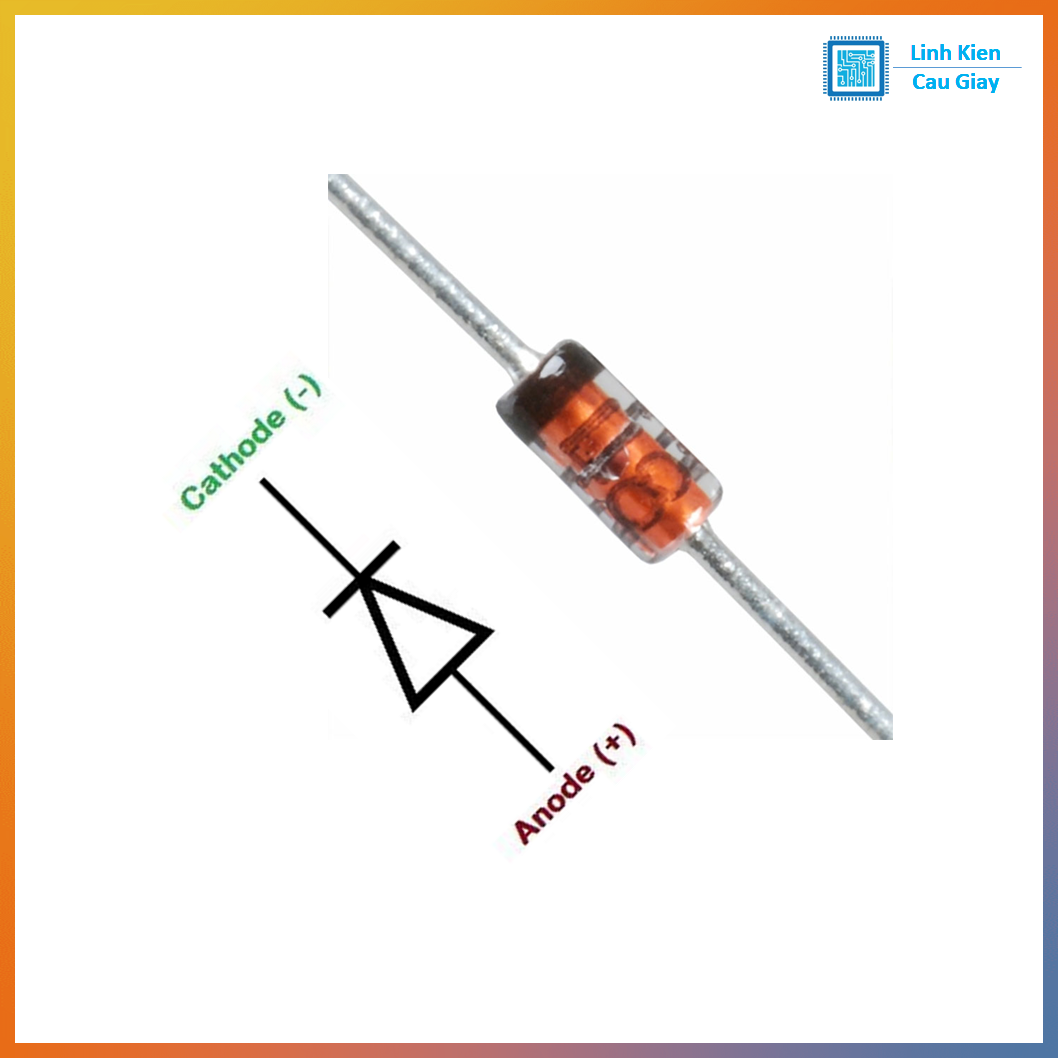

Sơ đồ chân

Quy ước chung
Anode (A) → Cathode (K)

Cách nhận biết trên linh kiện
Loại chân cắm DO-35: có vạch đen ở một đầu = Cathode (K)
Loại SMD: thường có vạch/ký hiệu trên thân = Cathode (K)

Thông số kĩ thuật

Loại diode: Diode tín hiệu chuyển mạch nhanh (Fast Switching)
Dòng trung bình (IF): khoảng 150–200mA (tùy hãng/đóng gói)
Điện áp ngược cực đại (VRRM): khoảng 100V
Điện áp rơi thuận (VF): ~0.6–1.0V tùy dòng
Thời gian phục hồi ngược: cỡ vài ns (nhanh)
Đóng gói:
Chân cắm: DO-35 (axial)
Chân dán: SMD (thường 1N4148W/WS dạng tương đương)

Hướng dẫn sử dụng

• Xác định đúng chiều
  Vạch đen/ký hiệu là Cathode (K). Lắp đúng theo sơ đồ mạch.

• Dùng đúng mục đích
  1N4148 phù hợp tín hiệu/xung nhanh và dòng nhỏ.
  Nếu dùng cho tải dòng lớn (motor/relay to) nên cân nhắc diode công suất như 1N4007/FR107/SS14… tùy mạch.

• Test nhanh bằng đồng hồ
  Chế độ Diode: đo thuận có sụt áp, đo ngược không dẫn (OL).

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
