Mô tả sản phẩm

Diode chỉnh lưu 1N4007 là loại diode chỉnh lưu thông dụng nhất trong các mạch nguồn, dùng để chuyển đổi AC → DC, chống ngược cực, bảo vệ linh kiện.

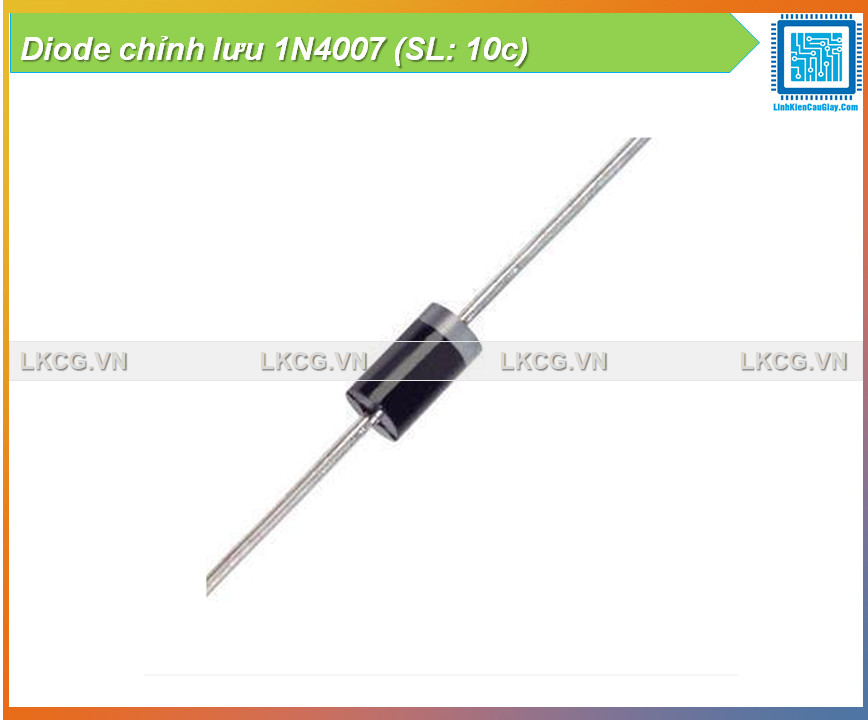

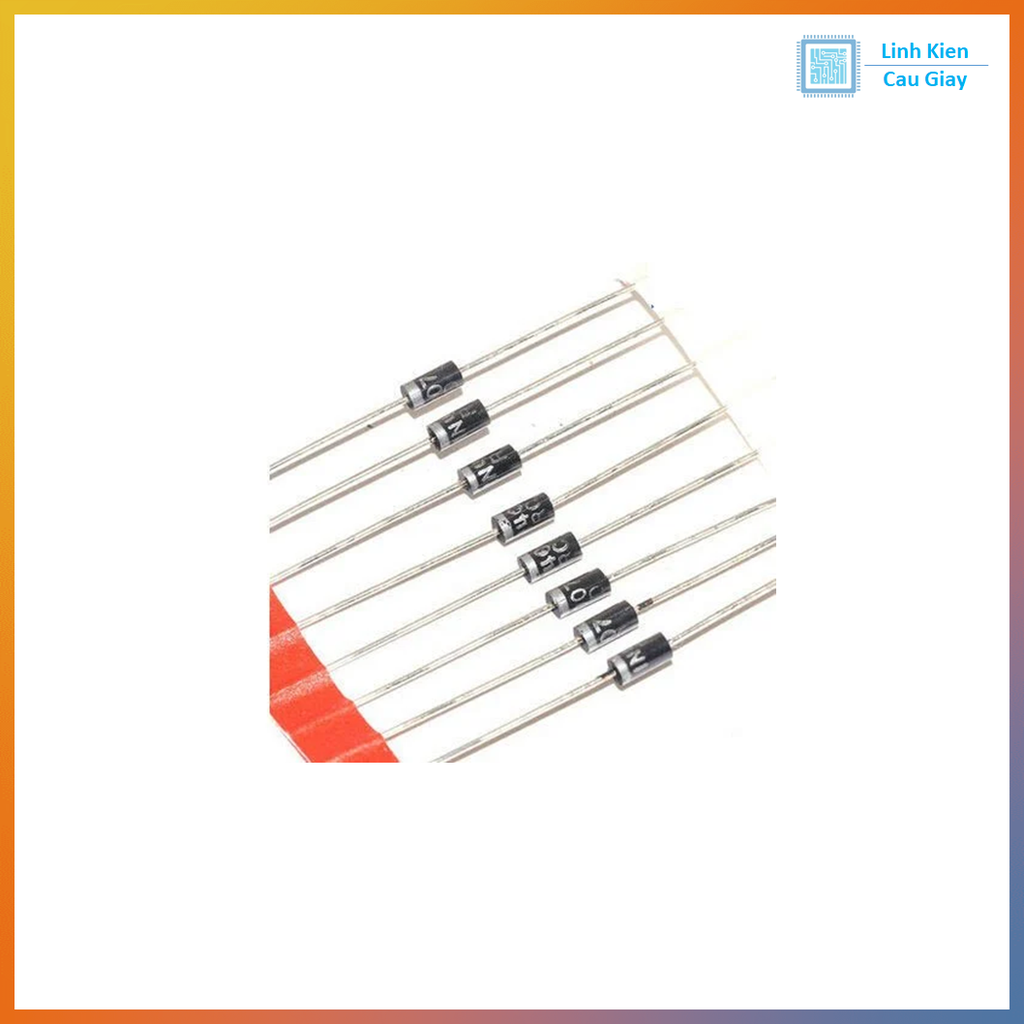

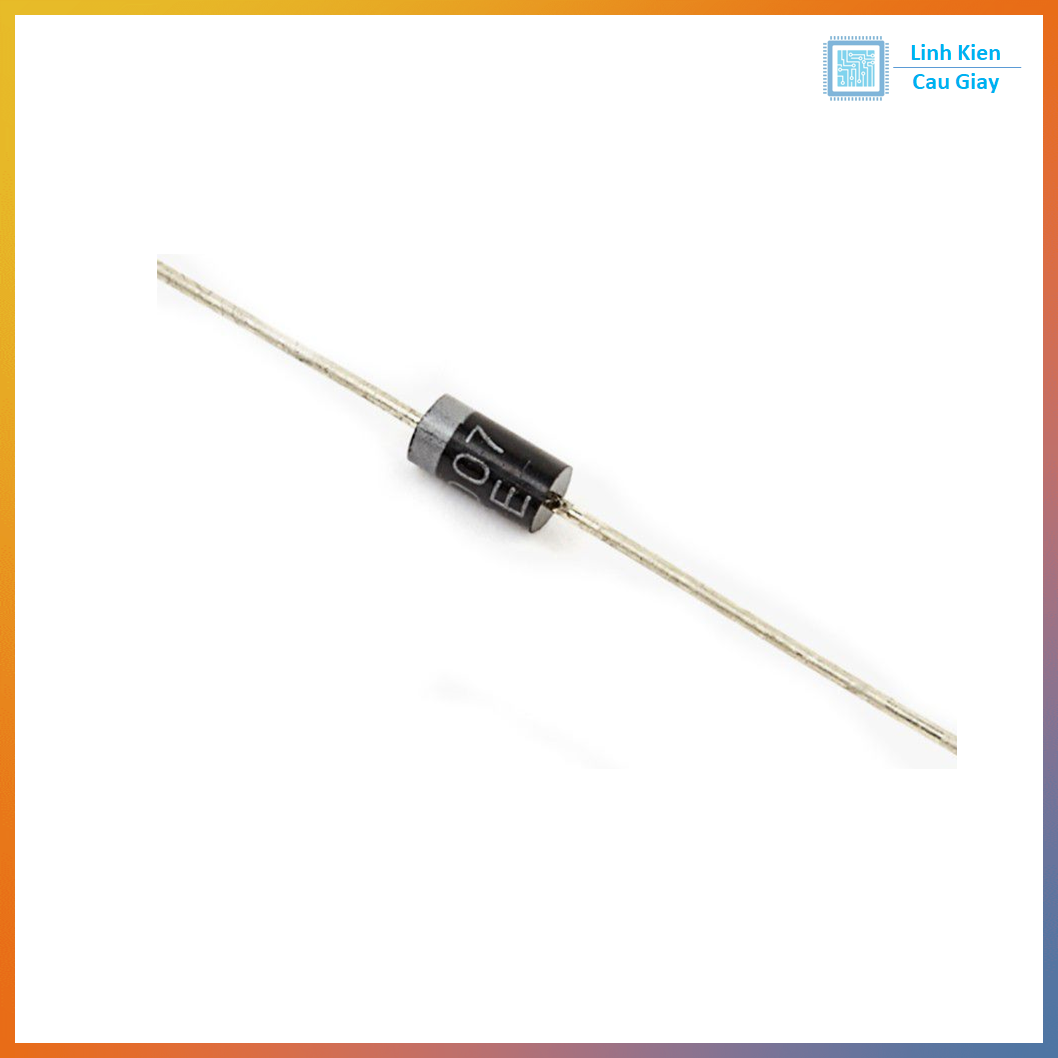

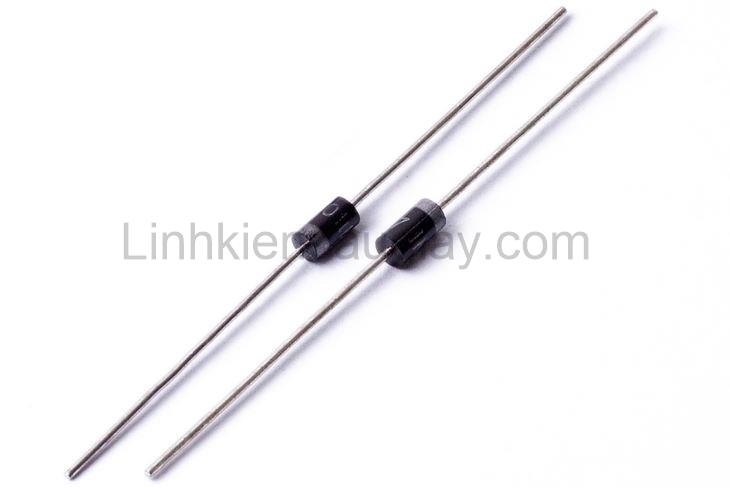

Dạng vỏ DO-41 cắm xuyên lỗ, dễ hàn, dòng chịu tải đến 1A, điện áp ngược tối đa 1000V, phù hợp cho đa số mạch điện dân dụng, DIY và đồ án.
Sản phẩm linh kiện mới, chân dài, dễ uốn, thích hợp cho mạch nguồn tuyến tính, mạch nạp pin, mạch bảo vệ ngược cực, cầu diode.

Ứng dụng

• Làm diode chỉnh lưu trong mạch nguồn AC 220V qua biến áp xuống DC.

• Lắp cầu diode (4 x 1N4007) cho mạch nguồn nhỏ.

• Dùng làm diode chống ngược cực cho mạch Arduino, mạch điều khiển, module.

• Bảo vệ cuộn dây rơ-le, motor DC, cuộn coil (diode dập xung ngược).

• Phù hợp cho đồ án sinh viên, dự án STEM, DIY điện tử, sửa chữa thiết bị.

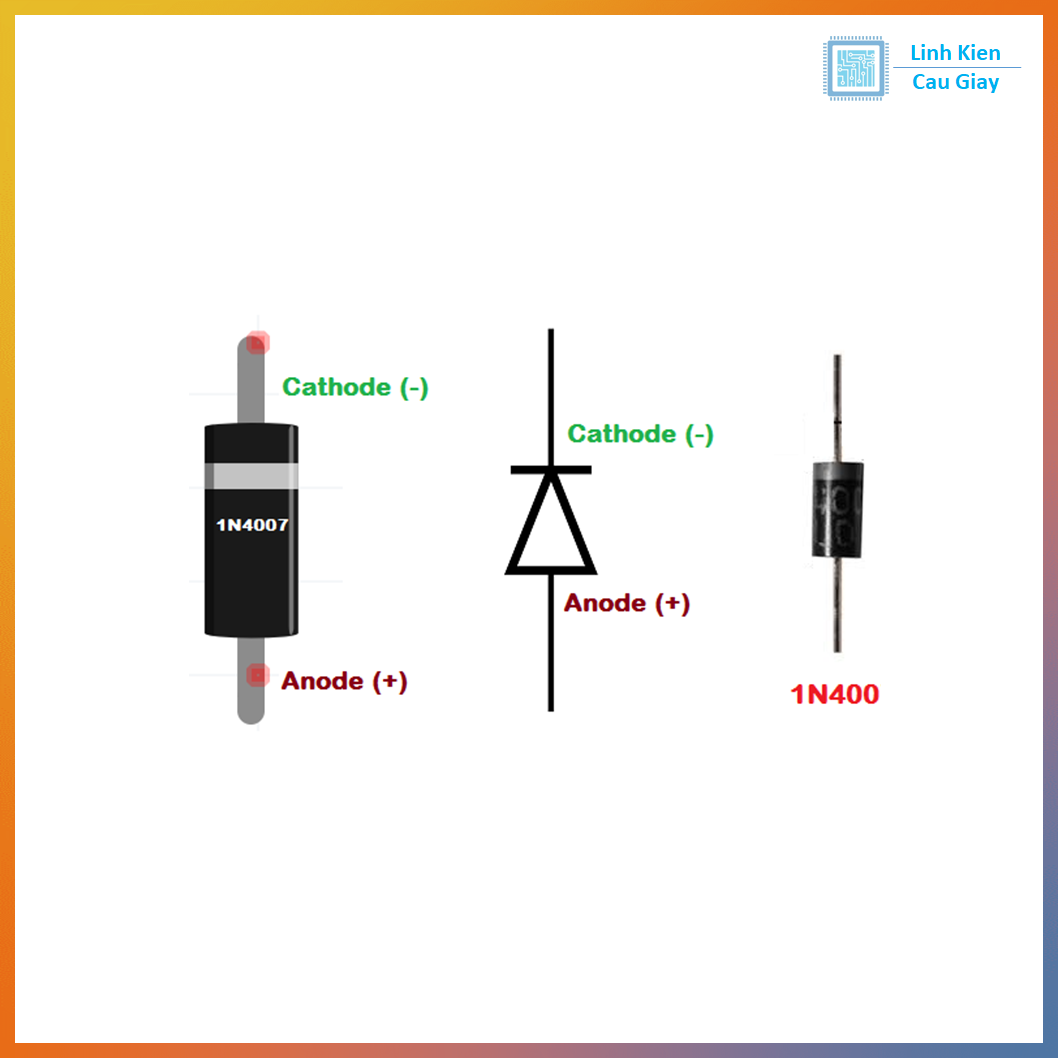

Sơ đồ chân

• Diode có 2 cực: Anode (A) và Cathode (K).

• Đầu có vạch sơn màu (vòng trắng/bạc) là Cathode (K, cực âm).

• Khi chỉnh lưu: Anode nối phía AC/nguồn, Cathode ra phía DC hoặc tải (tùy kiểu mắc).

Thông số kĩ thuật

• Mã: 1N4007

• Dòng chỉnh lưu tối đa: 1A

• Điện áp ngược tối đa (VRRM): 1000V

• Điện áp rơi thuận (VF): khoảng 1,1V @ 1A

• Kiểu vỏ: DO-41, cắm xuyên lỗ (THT)

• Nhiệt độ làm việc: khoảng –55°C → +150°C

Hướng dẫn sử dụng

• Xác định đúng cực có vòng sơn là Cathode (K) trước khi hàn.

• Với mạch nguồn AC: có thể dùng 4 diode 1N4007 mắc cầu để chỉnh lưu toàn sóng.

• Với tải có cuộn cảm (rơ-le, motor): mắc song song nghịch với cuộn dây để dập xung ngược.

• Không dùng quá dòng 1A và nên thiết kế dư công suất, tránh nóng quá gây hỏng diode.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
