Động cơ DC giảm tốc JGY-370 24VDC

Mô tả sản phẩm

Bạn đang cần một động cơ vừa khỏe, vừa có khả năng giữ vị trí khi mất điện để làm rèm tự động, bàn nâng hạ hay cơ cấu tời kéo?

Động cơ giảm tốc JGY-370 24VDC trục vuông góc là lựa chọn tiêu chuẩn công nghiệp được ứng dụng rộng rãi nhờ hiệu suất cao và độ bền cơ học vượt trội:

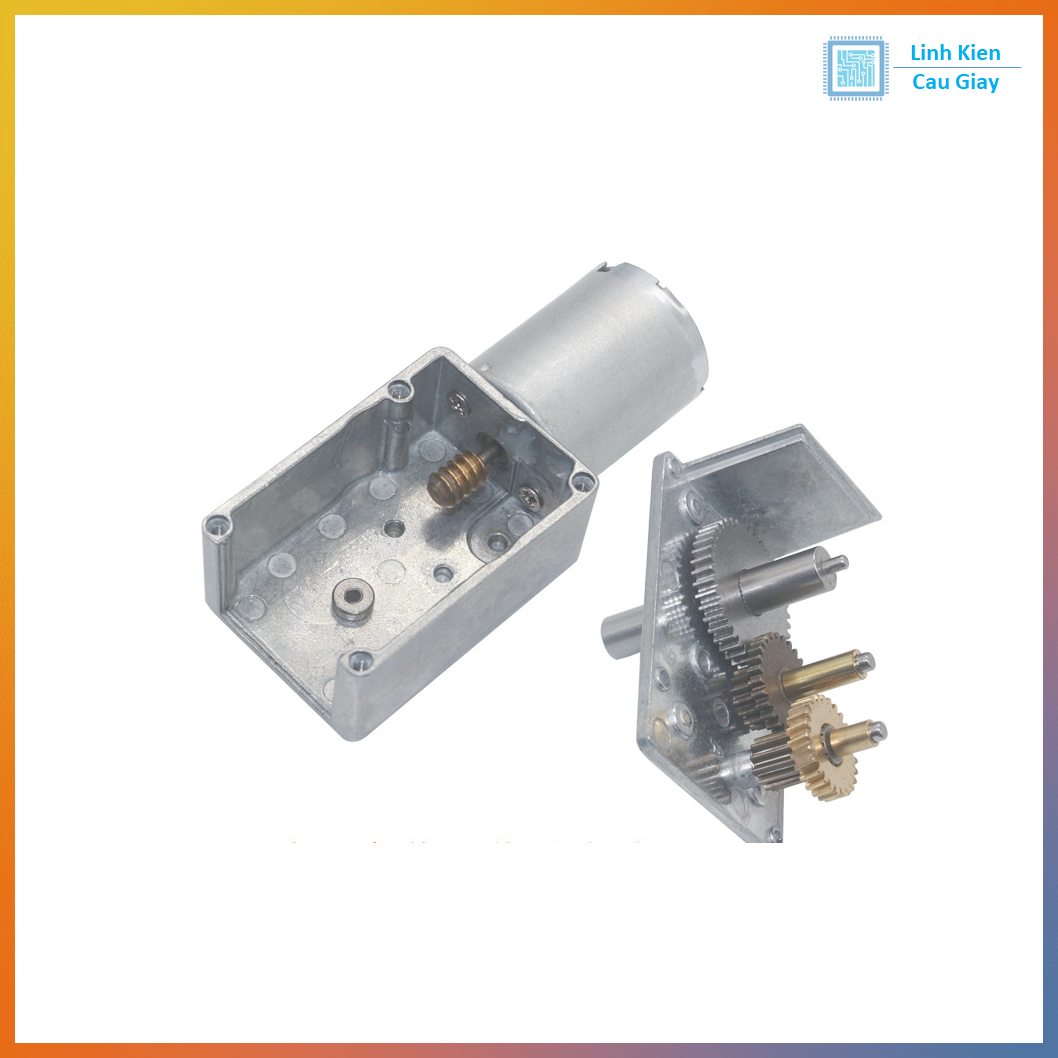

• Cơ chế trục vít – bánh vít tự hãm (Self-Locking): Khi ngắt điện, trục đầu ra tự động khóa cứng, chống trôi tải trọng mà không cần lắp thêm phanh phụ.

• Vận hành êm ái với nguồn 24VDC: So với các phiên bản 6V hay 12V, phiên bản 24VDC hoạt động với dòng tải thấp hơn, giảm sinh nhiệt trên dây dẫn và mạch điều khiển, giúp động cơ hoạt động bền bỉ liên tục.

• Hộp số kim loại nguyên khối siêu bền: Cụm bánh răng và vỏ hợp kim bảo vệ chống va đập, chịu mô-men xoắn cao, chống mòn nhông trong thời gian dài.

• Trục vát chữ D tiêu chuẩn: Trục $6\text{ mm}$ vát phẳng chống trượt khớp nối, bánh đai hoặc nhông xích khi tải nặng.

Ứng dụng

• Thiết bị nhà thông minh: Động cơ cuốn rèm cửa tự động, giàn phơi thông minh, cơ cấu nâng hạ tivi âm tường, khóa cửa tự động.

• Máy móc chế tạo & Tự động hóa: Bàn xoay trưng bày sản phẩm, máy nướng BBQ tự quay, máy đóng gói mini, máy bán hàng tự động, máy bơm nhu động.

• Mô hình kỹ thuật & Robot: Robot vượt địa hình, cánh tay robot tải nặng, cơ cấu tời kéo mô hình, đồ án cơ điện tử.

Sơ đồ chân

Động cơ sử dụng 2 tiếp điểm cực nguồn ở phần đuôi kim loại:

• Chân cực 1 (+) và Chân cực 2 (-): Động cơ quay theo chiều thuận.

• Đảo cực (Chân 1 nối -, Chân 2 nối +): Động cơ lập tức đảo chiều quay ngược lại.

• Mạch điều khiển tương thích:

  • Dùng công tắc gạt 6 chân đảo chiều hoặc Relay 2 kênh.

  • Kết nối với các mạch điều tốc PWM 24VDC để điều chỉnh tốc độ từ chậm đến nhanh.

  • Tương thích với các module cầu H công suất lớn: BTS7960 43A, L298N (nguồn tối đa 24V), hoặc các driver điều khiển qua Arduino/PLC.

Thông số kĩ thuật

Hướng dẫn sử dụng

• Cấp đúng nguồn điện: Sử dụng bộ nguồn tổ ong hoặc adapter $24\text{V DC}$ với dòng điện tối thiểu từ $2\text{A}$ trở lên để đảm bảo mô-men khởi động đạt mức tối đa.

• Tuyệt đối không dùng tay vặn trục ra: Cơ cấu bánh vít có khóa một chiều; việc cố tình dùng kìm hoặc tay vặn cưỡng bức trục ra có thể làm vỡ bánh răng bên trong hộp số.

• Lắp ốc cố định: Sử dụng vít chuẩn M3 bắt vào các lỗ ren $2.6\text{ mm}$ trên thân gá hộp số. Chiều dài ren ốc ăn sâu không nên vượt quá $5\text{ mm}$ để tránh chạm vào bánh răng bên trong.

• Hàn dây nguồn: Chấm thiếc dứt khoát vào 2 chốt tiếp điểm ở đuôi motor trong vòng $2 - 3\text{ giây}$ để bảo vệ gioăng cách điện bên trong chổi than.

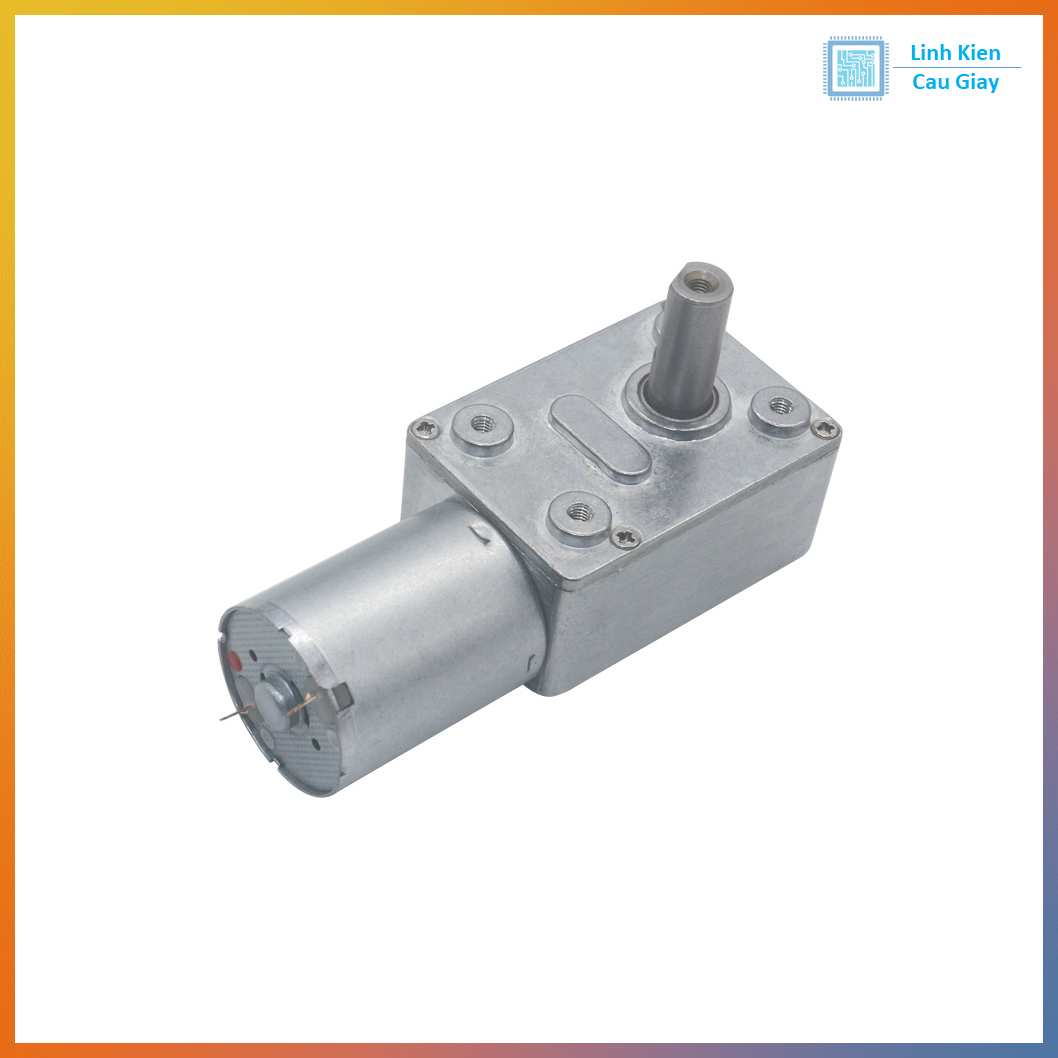

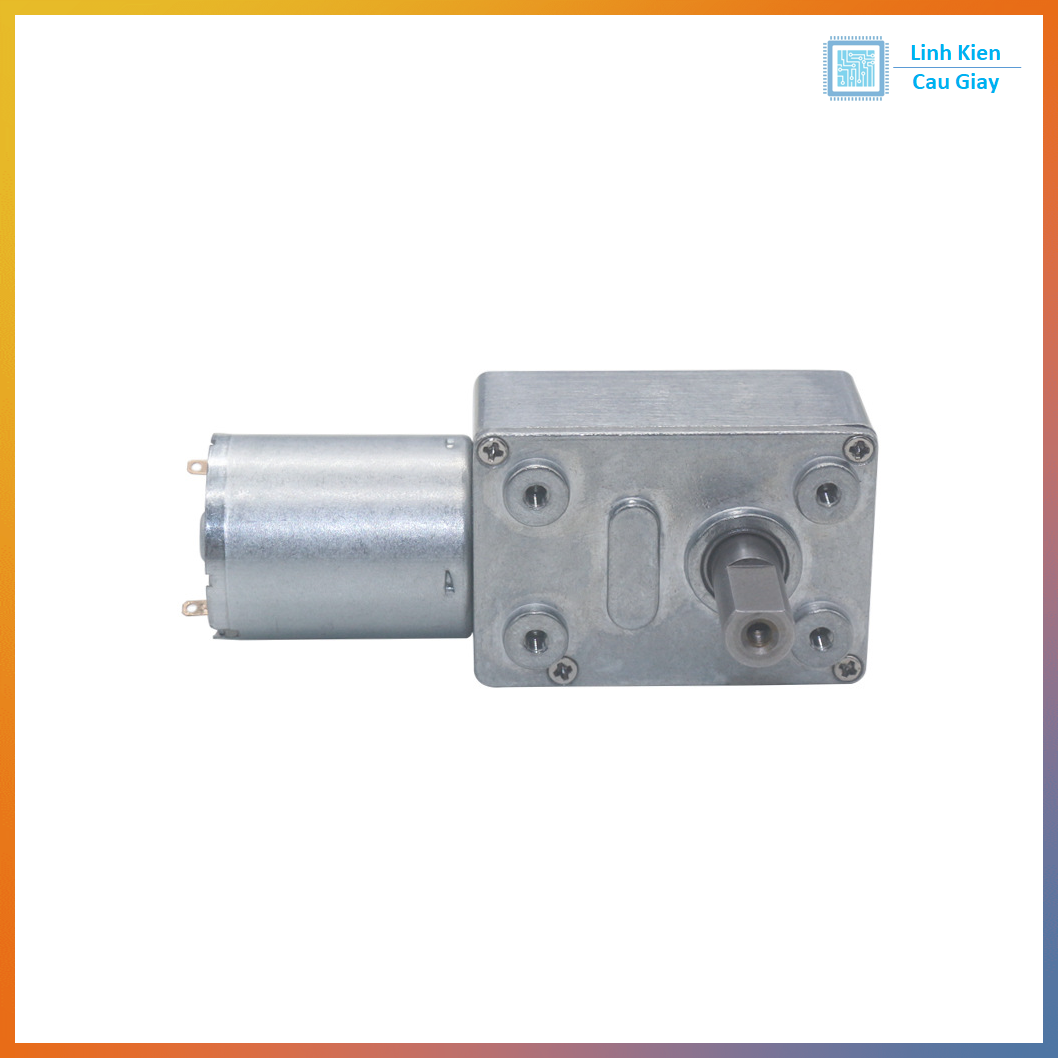

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
