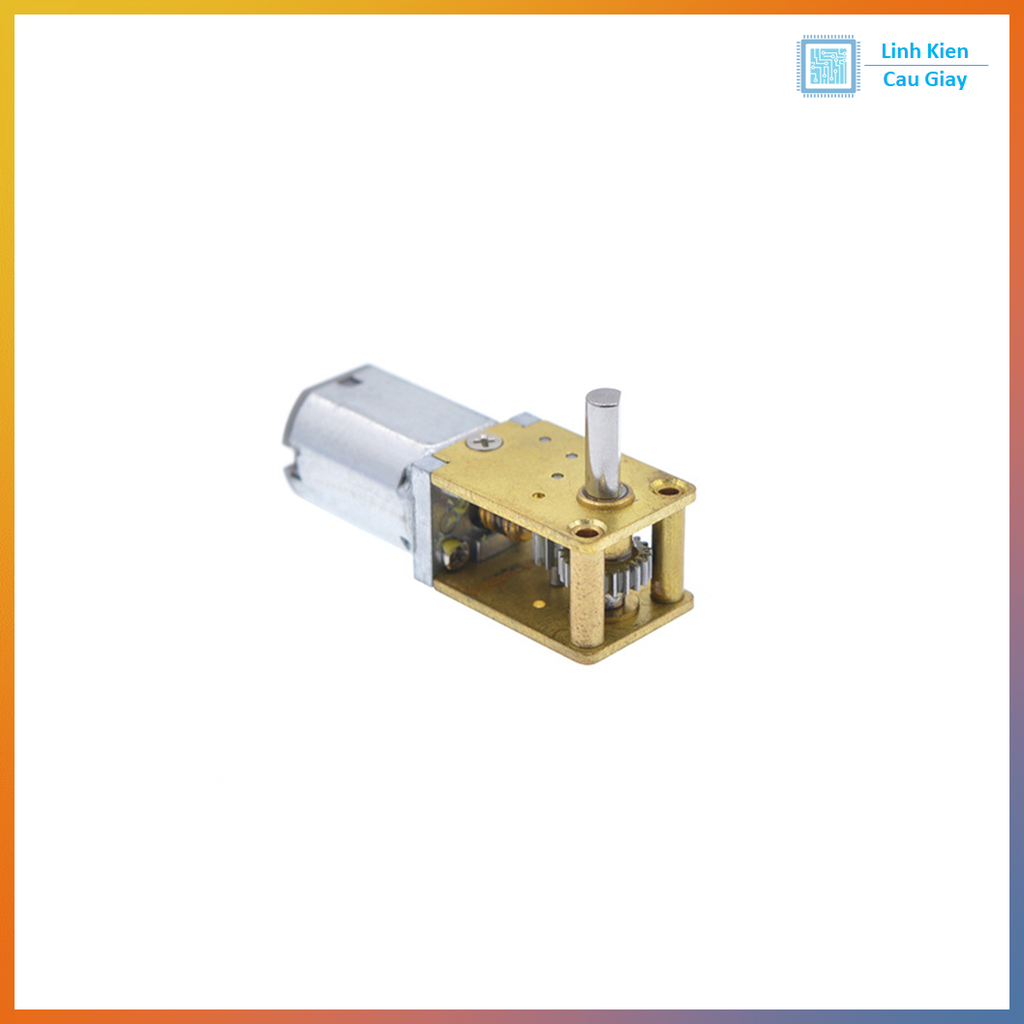

Động cơ giảm tốc GA12-N20 trục ngang

Mô tả sản phẩm

Bạn đang cần thiết kế cơ cấu chuyển động trong không gian hẹp mà các dòng động cơ trục thẳng N20 thông thường không vừa chiều dài?

Động cơ giảm tốc GA12-N20 trục ngang (trục vuông góc) là giải pháp truyền động mini tối ưu dành cho bạn:

• Thiết kế trục ra vuông góc $90^\circ$ thông minh: Giúp thu ngắn tối đa chiều dài tổng thể khi lắp ráp, cực kỳ phù hợp để bố trí ngang khung gầm xe robot, khớp tay máy hoặc bên trong hộp khóa thông minh.

• Hộp số toàn bộ bằng kim loại (All-Metal Gears): Cụm bánh răng gia công chính xác bằng thép và đồng, chống mài mòn, chịu lực xoắn tốt và không bị trượt răng/vỡ nhông như các loại bánh răng nhựa.

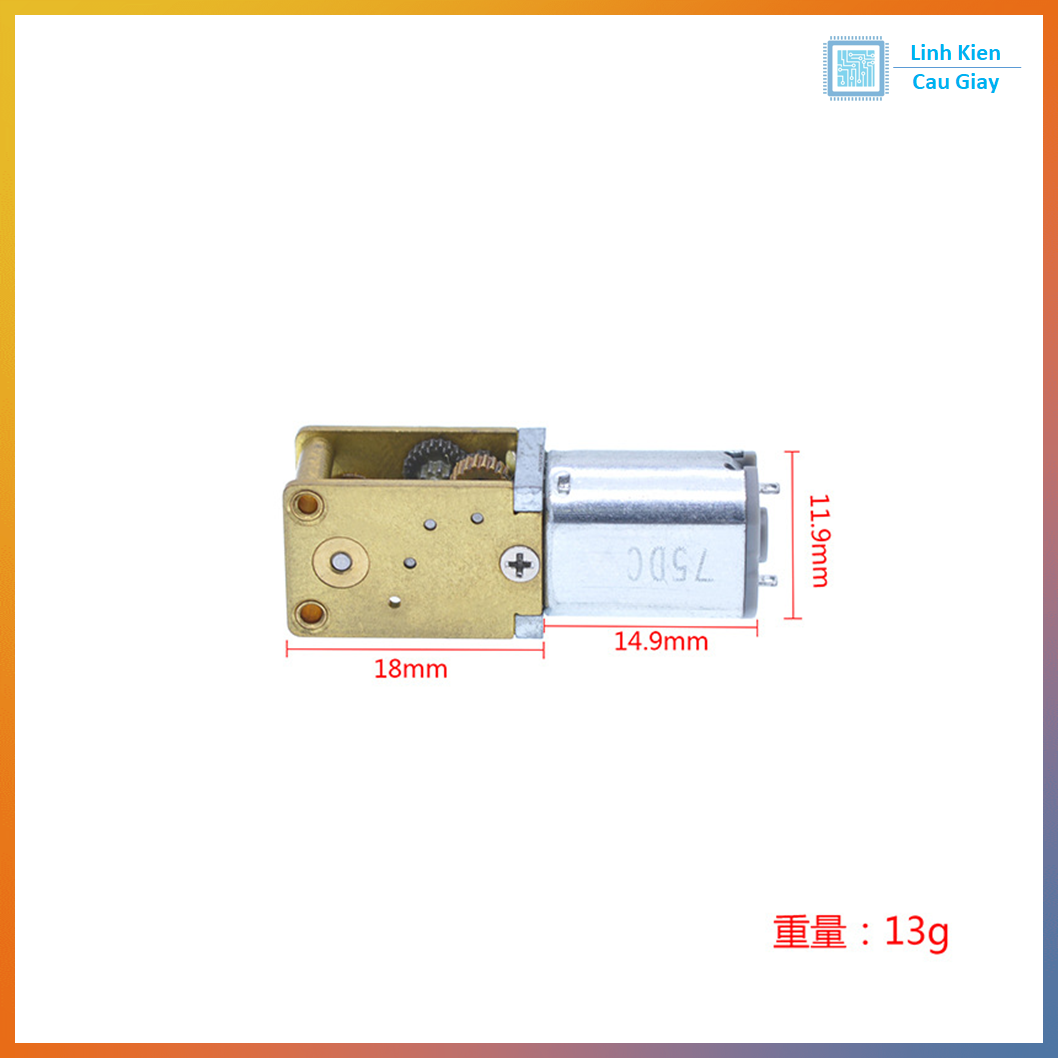

• Kích thước siêu nhỏ gọn, trọng lượng nhẹ: Tổng chiều dài cụm hộp số chỉ $18\text{ mm}$, thân motor dài $14.9\text{ mm}$, đường kính thân $11.9\text{ mm}$ cùng trọng lượng nhẹ chỉ $13\text{ g}$, không làm tăng tải trọng của mô hình.

• Vận hành êm ái, lực kéo khỏe: Dù kích thước nhỏ nhưng động cơ tạo mô-men xoắn lớn, vận hành ổn định và tiết kiệm năng lượng.

Ứng dụng

• Robot tự hành & Đồ án học tập: Xe robot dò line mini, robot tránh vật cản, robot leo tường, robot mê cung đòi hỏi trọng lượng nhẹ và tối ưu chiều dài gầm xe.

• Thiết bị gia dụng & Nhà thông minh: Lõi điều khiển chốt khóa cửa điện tử mini, két sắt mini, rèm cửa sổ thông minh loại nhỏ.

• Mô hình chuyển động cơ khí: Cơ cấu nâng hạ camera gimbal, cánh tay gắp micro servo, mô hình cần cẩu, đồ chơi điều khiển từ xa.

• Dụng cụ điện mini & Thiết bị đo: Bơm nhu động mini, cơ cấu cấp phôi tự động trong dây chuyền nhỏ.

Sơ đồ chân

Động cơ sử dụng nguồn DC 2 cực đơn giản với 2 chân hàn kim loại bố trí ở phần đuôi nhựa:

• Chân 1 (Cực dương +) / Chân 2 (Cực âm -): Động cơ quay theo chiều thuận.

• Đảo chiều quay: Chỉ cần đảo ngược cực tính nguồn điện (Chân 1 nối cực âm -, Chân 2 nối cực dương +), động cơ sẽ tự động đảo chiều quay tức thì.

• Tương thích mạch điều khiển: Kết nối dễ dàng với các mạch cầu H điều tốc mini như:

  • Driver DRV8833, L9110S (rất phù hợp cho N20 vì dòng tải nhỏ).

  • Driver TB6612FNG, L298N mini.

  • Mạch băm xung PWM điều khiển tốc độ qua vi điều khiển (Arduino, ESP32, STM32).

Thông số kĩ thuật

Hướng dẫn sử dụng

• Hàn dây nguồn đúng cách: Hai chân tiếp điểm ở đuôi motor khá mỏng. Khi hàn dây điện, nên điều chỉnh nhiệt mỏ hàn khoảng $300^\circ\text{C}$ và thao tác dứt khoát trong vòng $2 - 3\text{ giây}$ để tránh nhiệt truyền làm biến dạng nắp nhựa bảo vệ chổi than.

• Cấp đúng dải điện áp: Sử dụng đúng mức điện áp định mức của phân loại động cơ để tránh nóng động cơ và giảm tuổi thọ chổi than.

• Tránh kẹt trục lâu: Khi động cơ đang hoạt động, không để cơ cấu kẹt cứng trong thời gian dài vì dòng kẹt (stall current) tăng đột ngột có thể làm quá nhiệt và cháy cuộn rotor.

• Bảo vệ bụi: Cụm nhông hở một phần giúp dễ vệ sinh và tra mỡ bôi trơn, tuy nhiên cần tránh cát bụi thô lọt vào kẽ răng gây kẹt nhông.

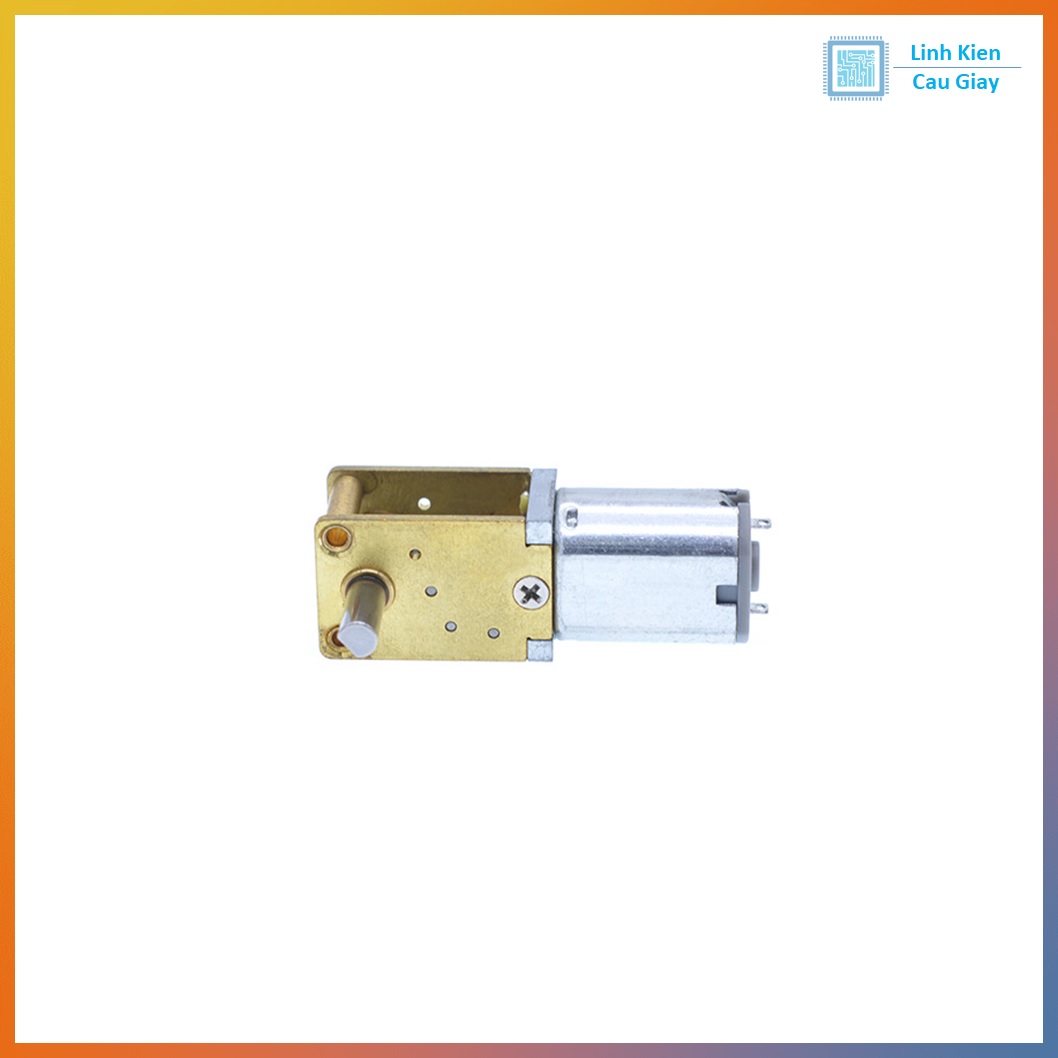

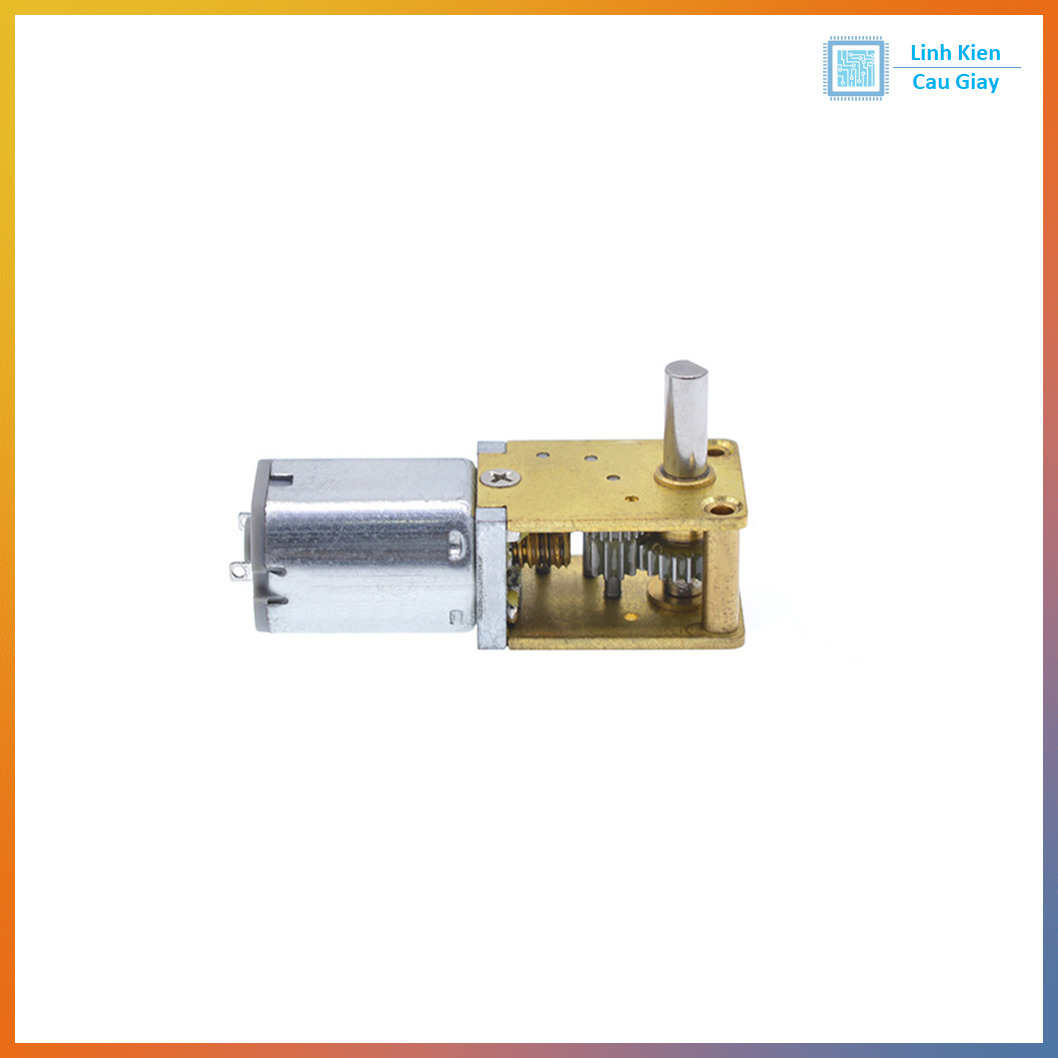

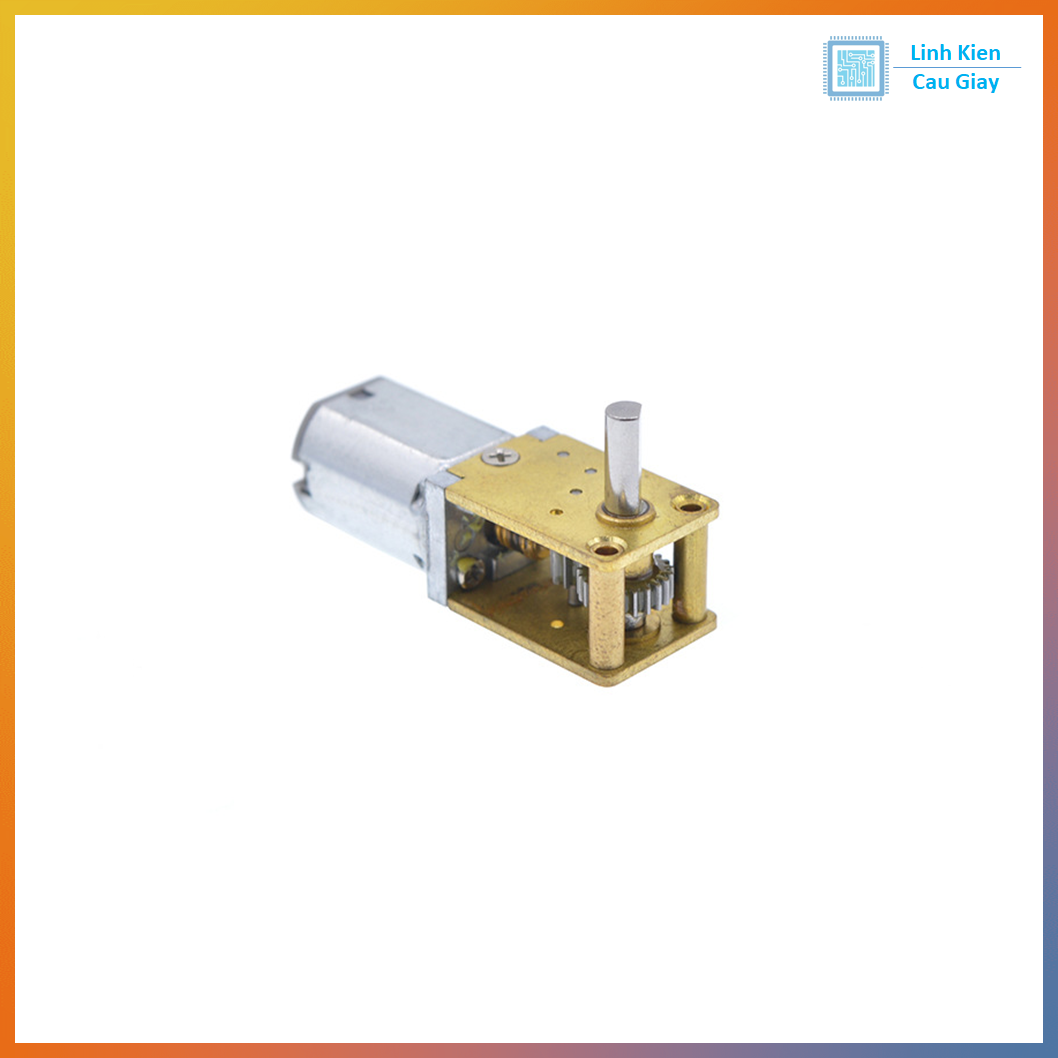

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
