Gá động cơ JGY-370

Mô tả sản phẩm

Bạn đang gặp khó khăn khi cố định động cơ giảm tốc trục vuông JGY-370 vào khung xe, mô hình hay máy tự động? Động cơ bị rung lắc, lệch trục làm giảm hiệu suất và nhanh hỏng nhông?

Gá đỡ động cơ JGY-370 chuyên dụng bằng thép dày 3mm chính là giải pháp cơ khí chính xác dành cho bạn!

• Chịu lực tuyệt đối: Gia công từ thép hợp kim dày đến 3mm, dập nguyên khối góc chữ L $90^\circ$, chống cong vênh, chịu tải mô-men xoắn cao mà không bị biến dạng.

• Gia công CNC chính xác: Từng vị trí lỗ ốc được cắt dập chuẩn theo kích thước của hộp số JGY-370, đảm bảo lắp vừa khít 100%, không cần khoan cắt hay chế cháo.

• Thiết kế lỗ bắt ốc chìm tiện lợi: Mặt bắt motor được phay vát mép $90^\circ$ chuyên dụng cho ốc đầu chìm (Countersunk), giúp mặt gá phẳng hoàn toàn, không cấn vào khung máy.

• Chân đế rãnh trượt thông minh: 2 rãnh trượt dài $14\text{ mm}$ ở mặt đáy giúp bạn dễ dàng căn chỉnh khoảng cách, tăng đưa dây đai, căn chỉnh nhông xích và đồng tâm trục dễ dàng.

• Bề mặt mạ chống gỉ: Thẩm mỹ cao, chống oxy hóa, hoạt động bền bỉ trong môi trường ẩm hoặc dự án ngoài trời.

Ứng dụng

• Cố định động cơ: Lắp ghép cố định các dòng động cơ giảm tốc bánh vít trục vuông JGY-370 (dải điện áp 6V, 12V, 24V).

• Dự án DIY & Robot: Khung gầm xe robot đa hướng, robot vượt địa hình, tay gắp cơ khí.

• Thiết bị tự động hóa: Cơ cấu nâng hạ rèm cửa tự động, khóa cửa thông minh, máy nướng BBQ, máy pha chế, bàn xoay trưng bày sản phẩm, máy bán hàng tự động.

• Mô hình kỹ thuật: Sử dụng trong các đồ án cơ điện tử, tự động hóa trường học và viện nghiên cứu.

Sơ đồ chân

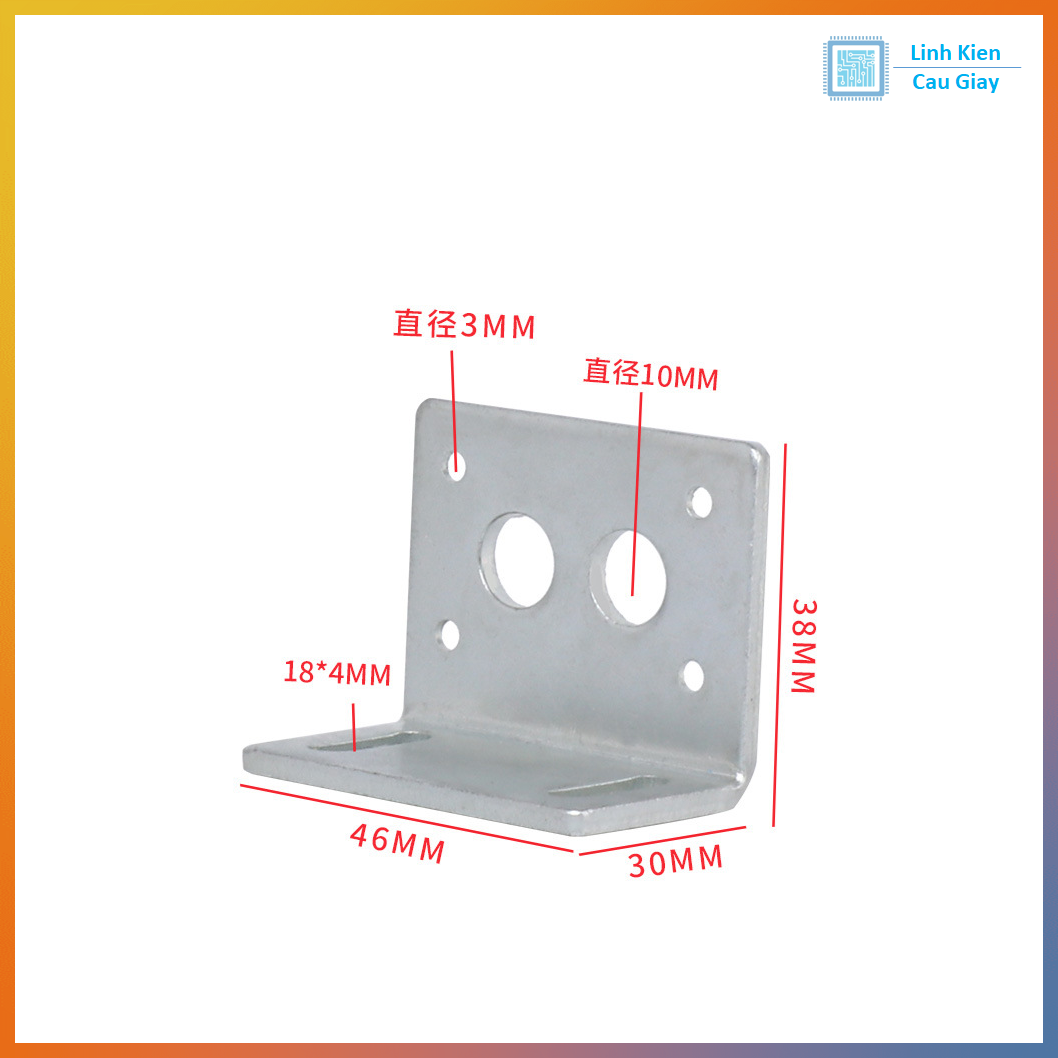

(Lưu ý: Sản phẩm là phụ kiện cơ khí nguyên khối, dưới đây là chi tiết phân bổ các lỗ lắp ráp theo bản vẽ kỹ thuật):

• Mặt đứng (Mặt bắt trực tiếp vào động cơ JGY-370):

  • 4 x Lỗ $\varnothing 3.2\text{ mm}$ xuyên suốt: Vát mép chìm $\varnothing 7.2\text{ mm} \times 90^\circ$ (chuyên dụng cho vít chìm M3).

  • Khoảng cách tâm 4 lỗ vít: Ngang $33\text{ mm}$, dọc $9\text{ mm}$.

  • 2 x Lỗ tròn lớn $\varnothing 10\text{ mm}$: Khoảng cách tâm $15\text{ mm}$ (dùng để thoát ổ đỡ, trục hoặc định vị gờ động cơ).

• Mặt đáy (Mặt bắt cố định vào thân máy/khung đỡ):

  • 2 x Rãnh trượt chữ nhật bo tròn: Chiều rộng rãnh $4\text{ mm}$ (vừa ốc M3, M4), chiều dài rãnh $14\text{ mm}$.

  • Khoảng cách giữa tâm 2 rãnh: $32\text{ mm}$.

  • Khoảng cách từ mép gập đến tâm rãnh trượt: $16\text{ mm}$.

Thông số kĩ thuật

Hướng dẫn sử dụng

• Bước 1: Chuẩn bị linh kiện & ốc vít

  • Động cơ JGY-370 cần lắp ráp.

  • 4 vít đầu chìm M3 (chiều dài ren khuyến nghị từ 6mm - 8mm để không chạm vào bánh răng bên trong hộp số).

  • 2 bu lông + đai ốc M4 để cố định chân đế.

• Bước 2: Cố định động cơ vào mặt đứng của gá

  • Đặt mặt hộp số của động cơ JGY-370 áp sát vào mặt trong của gá.

  • Căn chỉnh sao cho 4 lỗ bắt ốc trên hộp số khớp với 4 lỗ $\varnothing 3.2\text{ mm}$.

  • Bắt 4 ốc vít chìm M3 từ bên ngoài xuyên qua gá vào động cơ, siết vừa lực và đều tay 4 góc để tránh vặn xéo ren.

• Bước 3: Lắp đặt gá lên khung thiết bị

  • Đặt gá lên khung máy/mô hình thông qua 2 rãnh trượt ở chân đế.

  • Luồn ốc M4 qua rãnh trượt, căn chỉnh khoảng cách kéo căng đai truyền/khớp nối trục, sau đó siết chặt đai ốc để cố định hoàn toàn.

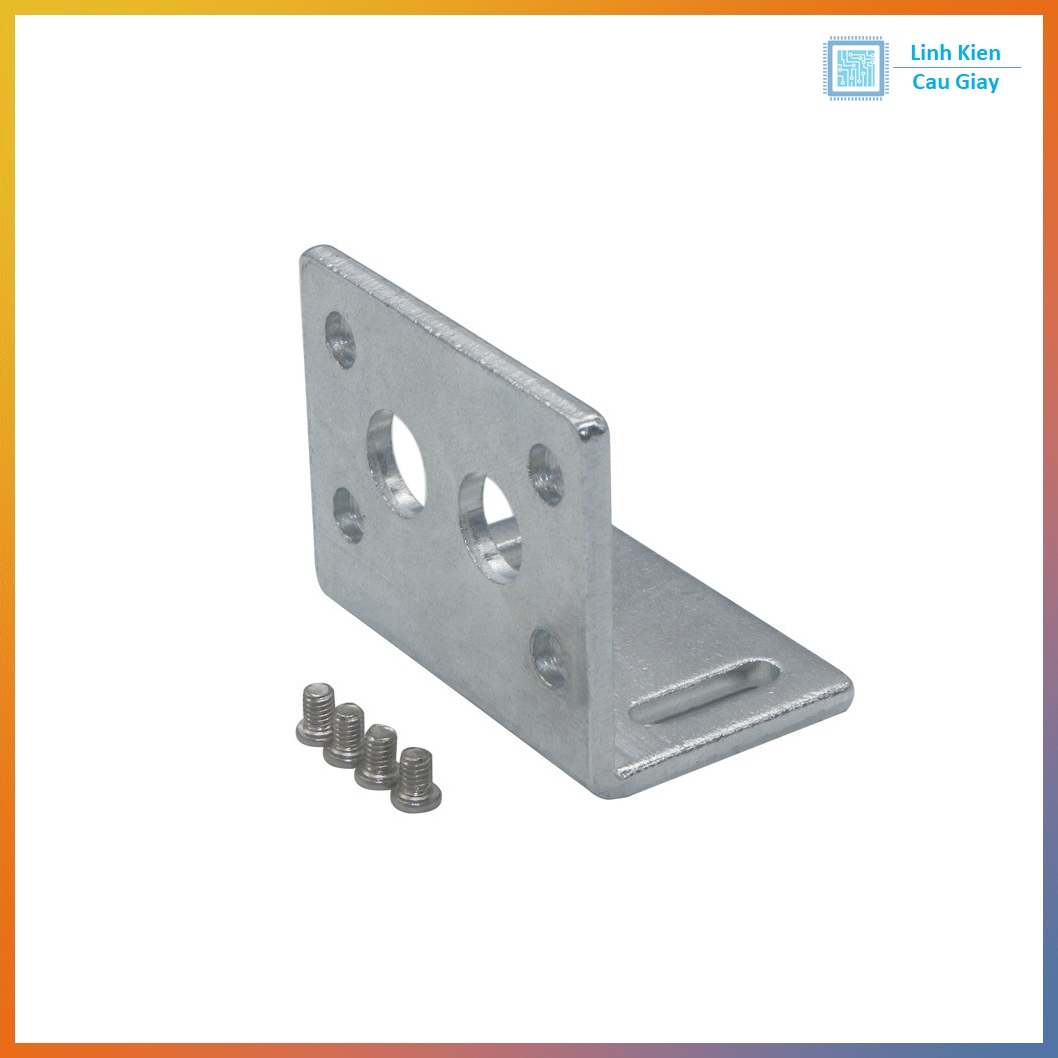

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
