Gá động cơ GA37 cho motor DC520, 545

Mô tả sản phẩm

Gá động cơ GA37 là giá đỡ kim loại chuyên dụng cho các loại động cơ hộp số đường kính 37mm sử dụng thân motor DC520, 545.
Sản phẩm được gia công từ thép/nhôm dày, sơn tĩnh điện, cho độ cứng cao, chịu lực tốt, không bị cong vênh khi motor tải nặng hoặc hoạt động liên tục.

Mặt gá được đục lỗ trục tròn giữa và cụm lỗ bắt ốc đúng chuẩn mặt bích GA37, giúp lắp động cơ vào khung robot, bệ cơ khí, băng tải mini một cách nhanh chóng, chính xác và thẩm mỹ.
Rất thích hợp cho các dự án robot, xe mô hình, băng tải, cơ cấu trượt, tay gắp dùng motor GA37/DC 520/545.

Ứng dụng

• Lắp động cơ GA37 cho xe robot 4 bánh, robot Mecanum, xe dò line tải nặng.

• Gắn motor GA37 vào băng tải mini, cơ cấu vít me, bàn trượt, tay gắp robot.

• Làm giá đỡ motor cho máy đóng gói nhỏ, máy cấp phôi, mô hình thang máy, cửa trượt.

• Dùng trong dự án STEM, đồ án sinh viên, robot giáo dục, DIY cơ khí – điện tử.

Sơ đồ chân

• Mặt bắt motor GA37

  • 1 lỗ tròn lớn giữa: cho trục motor GA37/520/545 đi qua.

  • 4 lỗ nhỏ xung quanh: bắt ốc M3 vào mặt bích hộp số GA37.

• Mặt bắt khung

  • Nhiều lỗ Ø nhỏ bố trí dạng lưới để bắt vít vào:

    • Nhôm định hình 2020/3030,

    • plate nhôm, thép, mica, gỗ của khung robot/bệ trượt.

Có thể lắp gá theo nhiều góc (xoay ngang, dọc, úp, ngửa) để điều chỉnh chiều trục motor cho phù hợp bánh xe, nhông, puly…

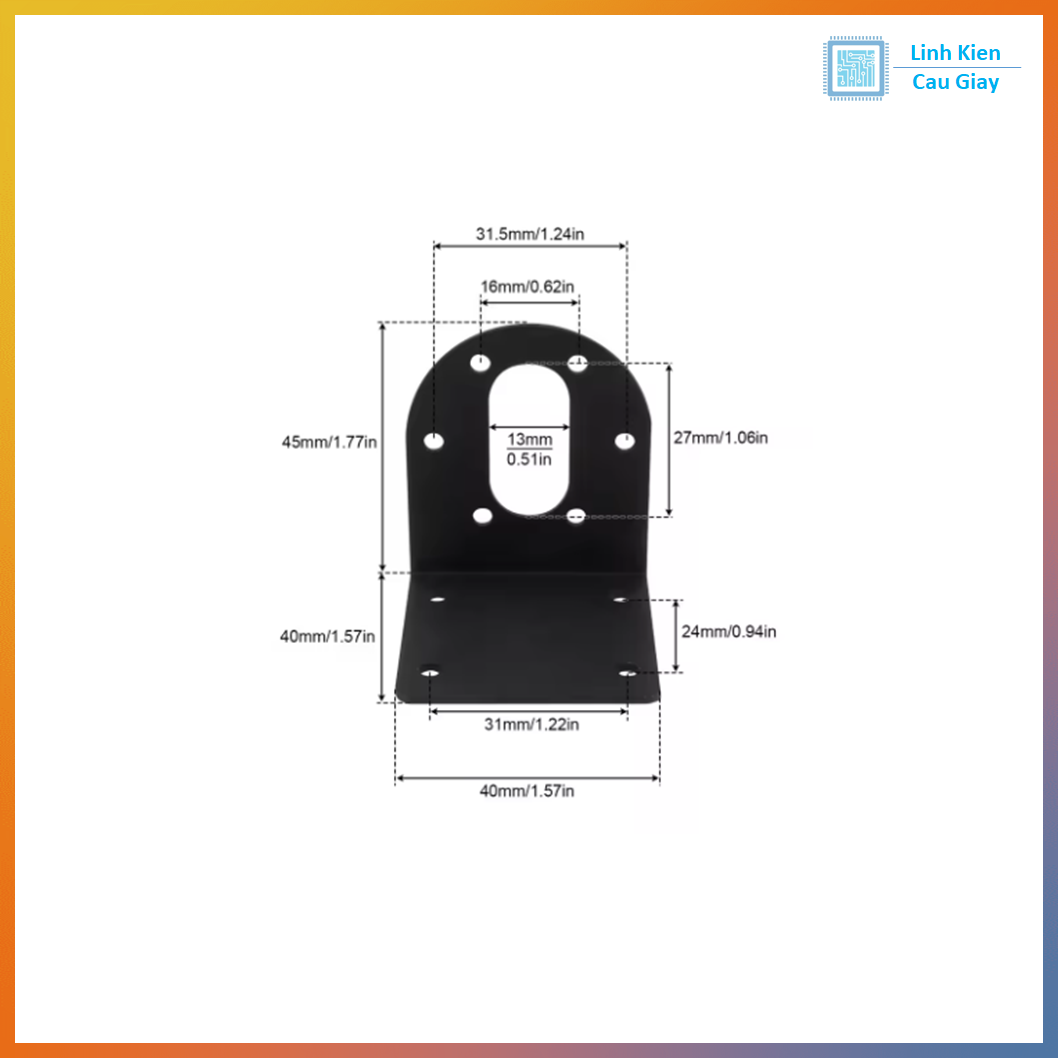

Thông số kĩ thuật

• ương thích: Động cơ hộp số GA37 dùng thân motor DC520, 545 (Ø thân ~37mm)

• Chất liệu: Thép/nhôm dày, sơn tĩnh điện chống gỉ

• Màu sắc: Đen (phổ biến)

• Độ dày: khoảng 2–3mm (chịu lực tốt cho robot, băng tải mini)

• Lỗ bắt motor: 4 lỗ M3 quanh lỗ trục

• Lỗ bắt khung: nhiều lỗ Ø3–4mm, linh hoạt cho nhiều loại ốc/bulong

Hướng dẫn sử dụng

• Bước 1: Đặt mặt bích motor GA37 trùng với cụm lỗ trên gá, dùng ốc M3 đi kèm siết chặt motor vào gá.

• Bước 2: Đặt gá lên khung robot/plate nhôm/nhôm định hình, chọn các lỗ phù hợp, dùng ốc + tán để cố định.

• Bước 3: Căn chỉnh để trục motor thẳng hàng với bánh xe, nhông, puly… rồi siết chặt toàn bộ ốc.

• Bước 4: Nếu tải nặng hoặc robot chạy tốc độ cao, có thể dùng 2 gá hoặc thêm thanh giằng để tăng độ cứng vững.

• Không siết ốc quá mạnh làm biến dạng gá; kiểm tra định kỳ, siết lại ốc nếu robot hoạt động lâu ngày

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
